带沥水板一体成型不锈钢水槽三维设计

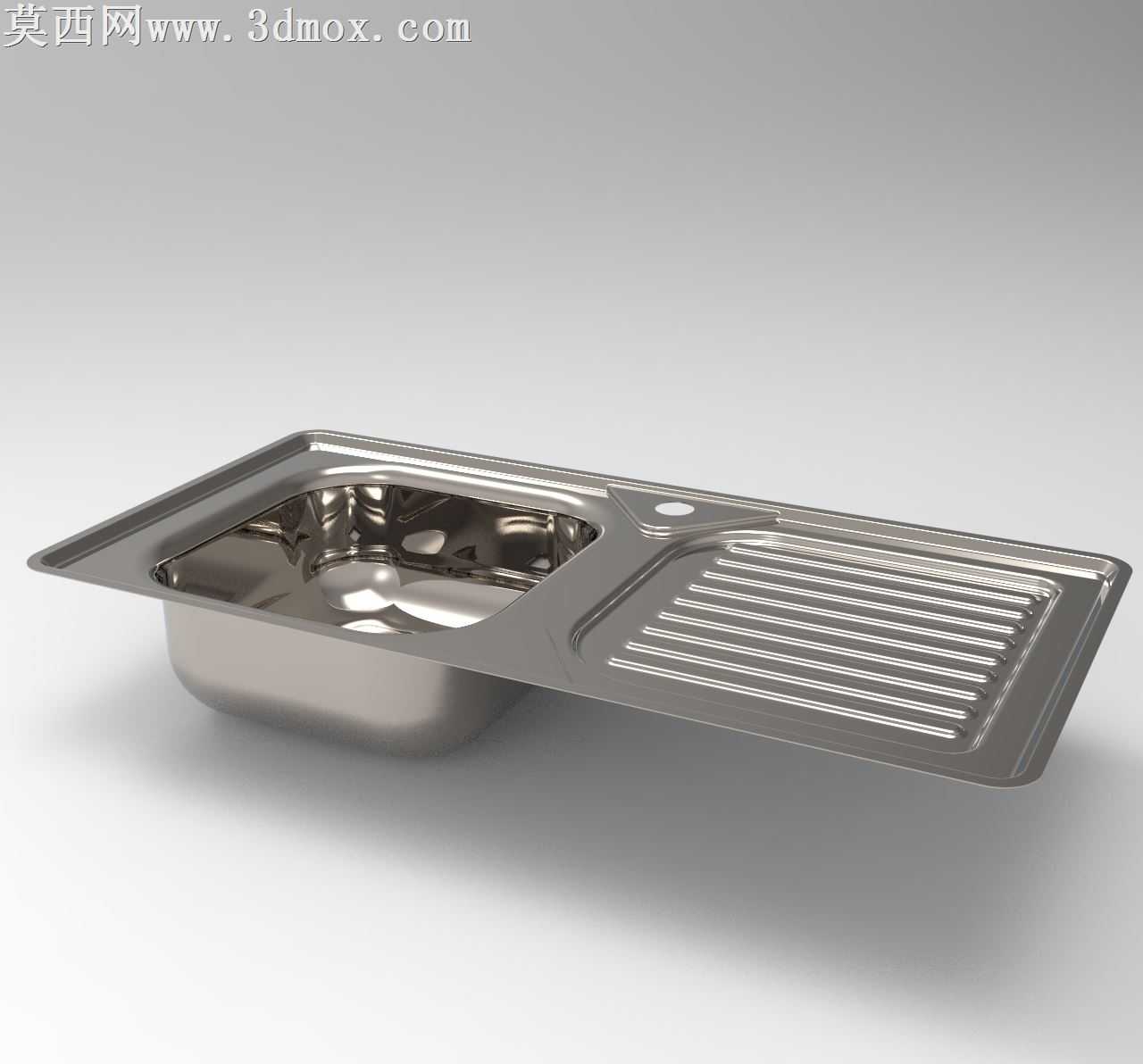

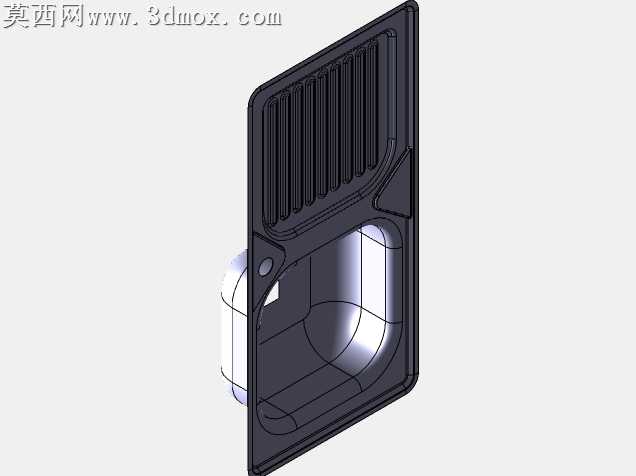

做这个水槽模型的时候，最先敲定的是一体拉伸的结构逻辑，毕竟家用双槽带沥水台的款式，最容易出问题的就是槽体和台面板衔接的折角位置，要是建模时圆角给得太生硬，后期不管是渲染还是对接加工，都会出现拉伸开裂的视觉bug。一开始想把沥水板的导水筋做成等距平行的直条，画到一半发现靠近槽体的位置积水会顺着筋条往台面上溢，干脆把靠近槽边的三根筋条做了1.2度的微倾斜，末端收窄0.8毫米，让沥下来的水能顺着坡度直接滑进槽里，不会在沥水板边缘积成水痕。槽胆的深度特意卡了180毫米的常用尺寸，建模时没有直接用抽壳命令偷懒，而是先把槽胆的侧壁做了0.3度的拔模斜度，底部再压出2毫米的下沉导水坡，连溢水口的位置都提前留好了安装凸台，凸台边缘做了R1的圆角过渡，避免后期装配密封圈的时候出现贴合缝隙。台面板的翻边是最磨人的部分，一开始翻边高度做了25毫米，比对实际安装的台面开孔尺寸发现太宽，会压住石英石台面的封边胶条，反复调整到22毫米之后，翻边的下沿还做了一圈向内收的扣边，既能卡在台面上不滑动，也能避免边缘割手。曲面处理上，槽胆的四个内角没有做常规的R10小圆角，而是改成了R25的大圆弧过渡，不光是为了好清洁，建模时做曲面加厚的时候，大圆角能避免壁厚不均的问题，渲染不锈钢材质的时候，大弧面的反射也会更自然，不会出现细碎的光影断层。材质调试的时候，没有直接用默认的镜面不锈钢，而是给表面加了极细微的拉丝纹理，粗糙度调到0.12，反射强度拉到0.85，这样打光的时候不会出现过曝的亮斑，能真实还原家用不锈钢水槽那种带点柔雾感的金属质感，沥水板上的筋条特意把顶面做了0.5毫米的圆角，光影打上去的时候会形成连续的高光带，不会因为棱边太锐出现扎眼的亮线。台面上预留的皂液器孔位，没有直接打穿就算完事，而是做了三层台阶结构，最上层放装饰盖，中层卡密封胶圈，下层留出水嘴的安装空间，连孔位边缘的毛刺倒角都在模型里做了出来，完全对接实际生产的工艺要求。整个模型没有多余的碎面，所有的圆角和过渡都顺着金属拉伸的工艺逻辑走，不管是拿来做厨卫产品的方案演示，还是对接钣金拉伸的加工参考，都能直接用，不会出现结构上的硬伤。
