台式电动钢锯切割设备结构设计

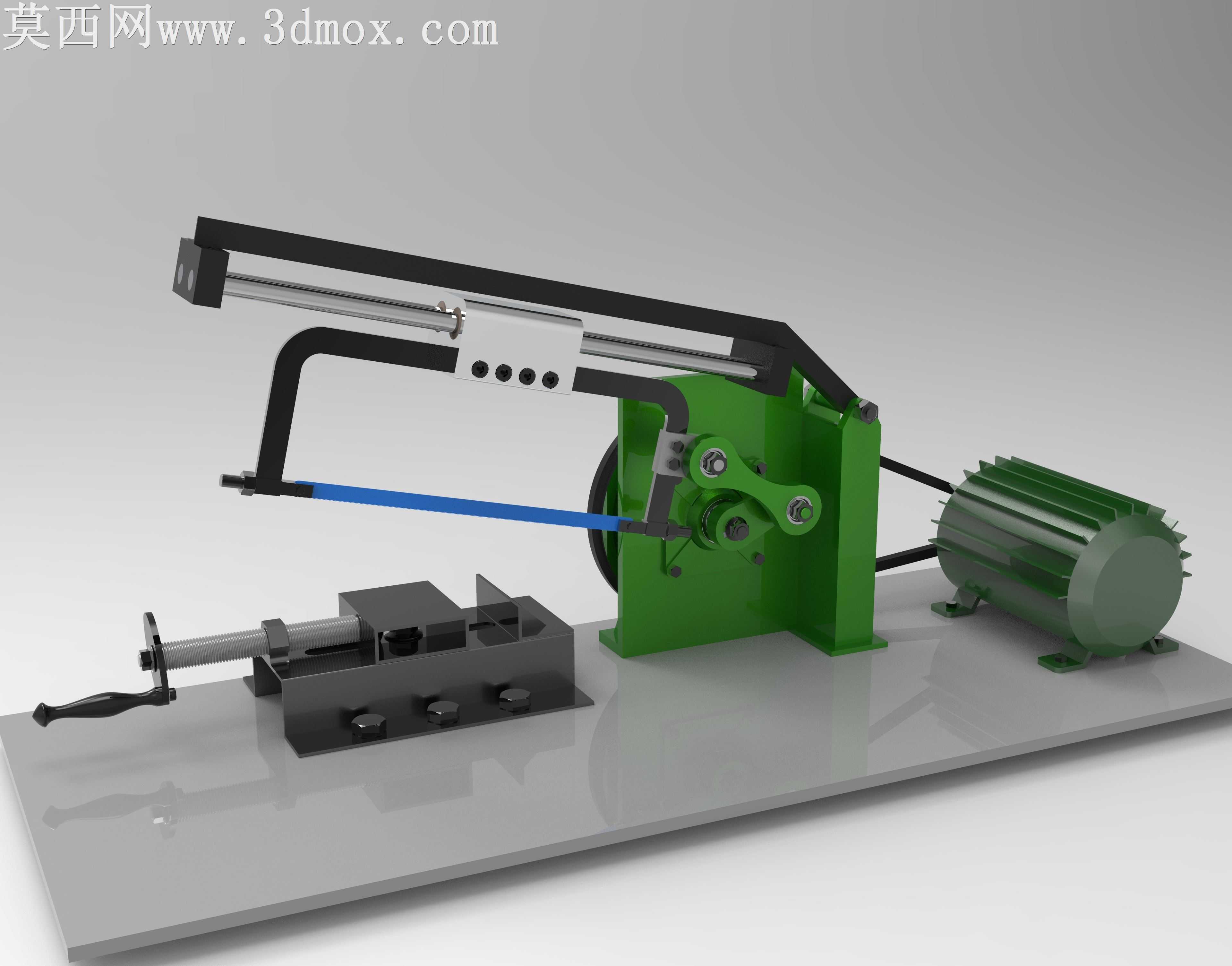

做这个台式电动钢锯的建模时，最先敲定的是动力传递的核心逻辑，没有选复杂的齿轮减速组，反而用了最皮实的曲柄摇杆结构，毕竟车间里用的设备，越简单的传动链越不容易出故障。建模的时候特意把曲柄的偏心距做了三档可调的预留结构，不是直接把偏心轴焊死在带轮上，而是在带轮端面开了三个不同半径的定位螺孔，后期实际使用时能根据锯切材料的硬度调整锯条的往复行程，切薄铁皮用小行程减少空程损耗，切厚型钢用大行程提升单次锯切深度，这个细节在最初画草图的时候差点漏掉，后来翻了车间里老锯床的维修记录才加上。

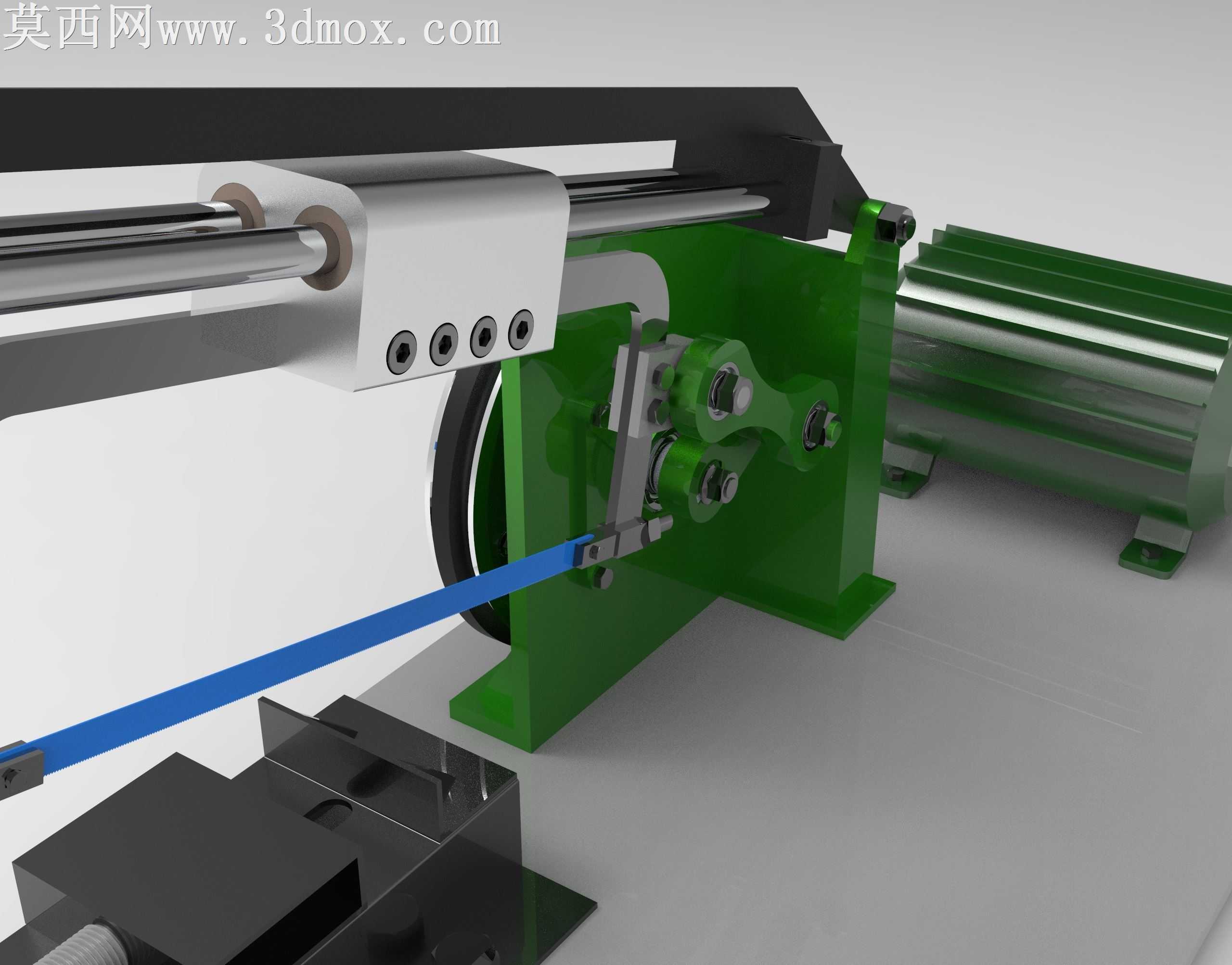

夹具部分没搞快换那种花架子，就用最传统的丝杠进给压块，建模时特意把丝杠的手轮位置往操作侧偏了15度，不会和锯架的下行轨迹干涉，压块的接触面做了滚花防滑的纹理，不是光溜溜的平面，夹圆钢或者方管的时候不会打滑窜动。锯架的导向部分一开始想做直线导轨，后来算成本觉得普通民用小设备没必要，换成了两根光轴配滑动轴套，建模时把轴套的安装座和锯架主体做成了一体结构，少了两个装配零件，后期装配时能减少累计误差，锯条的张紧结构藏在锯架前端的滑块里，用一个细牙螺栓调节张紧力，外面加了个防尘的橡胶套，避免铁屑进去卡涩调节螺纹。

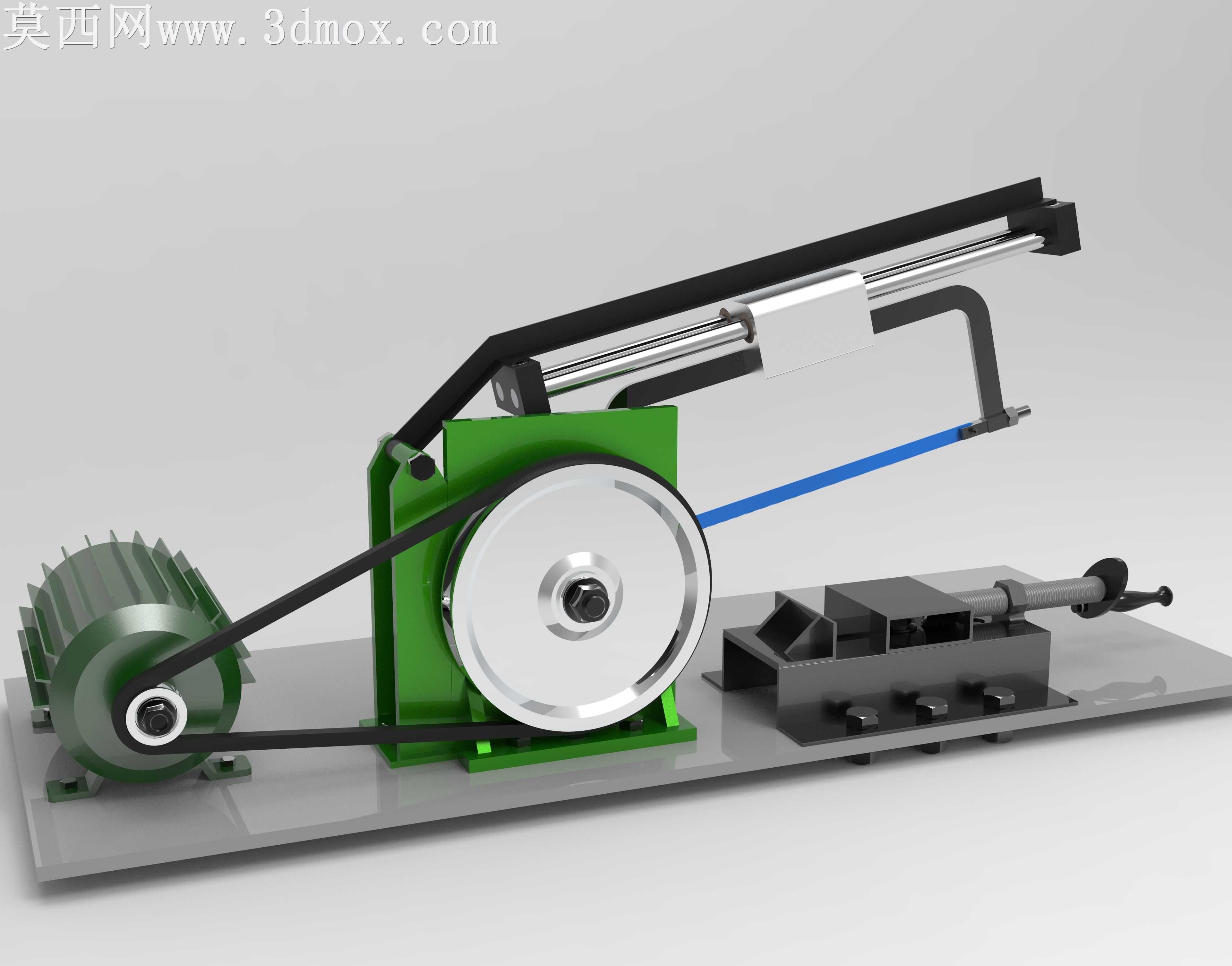

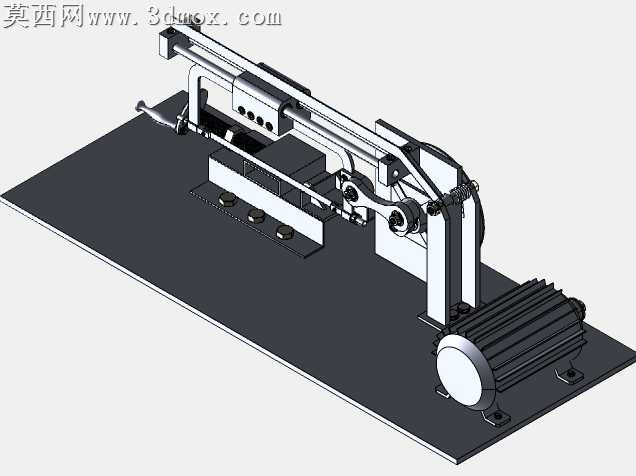

电机和传动带轮的位置特意往底座后侧放，重心靠后不会因为锯切时的震动往前翘，底座用了加厚的钢板结构，建模时给底座底面加了四个橡胶减震脚的安装位，不用额外打膨胀螺丝固定在台面上也能稳当。曲面处理上没做多余的流线型外壳，所有电机罩、传动护罩都是用拉伸加倒圆角做的，护罩的安装孔位都对齐了机架上的预焊螺母，不用后期现场打孔。材质调试的时候，机架和底座给了磨砂铸铁的质感，锯架部分喷成哑光黑，电机壳用了深绿色的锤纹漆效果，锯条特意做了发蓝处理的金属质感，渲染的时候把灯光打在锯条和夹具的工作区，能清晰看到锯条和待切工件的配合间隙，连锯条上的齿形都做了等距阵列，不是随便拉个长条糊弄。装配的时候特意检查了所有运动件的干涉情况，锯架抬到最高位置时，和夹具压块之间留了20毫米的安全间隙，换锯条的时候不用拆夹具就能操作，传动带的张紧轮做了长槽调节位，皮带松了不用挪电机位置就能紧。整个模型所有零件的尺寸都是按实际加工公差给的，孔轴配合都留了合理的安装间隙，拿这个图直接就能下料加工，不用再二次改尺寸。
