立式小型乳品搅拌设备结构设计

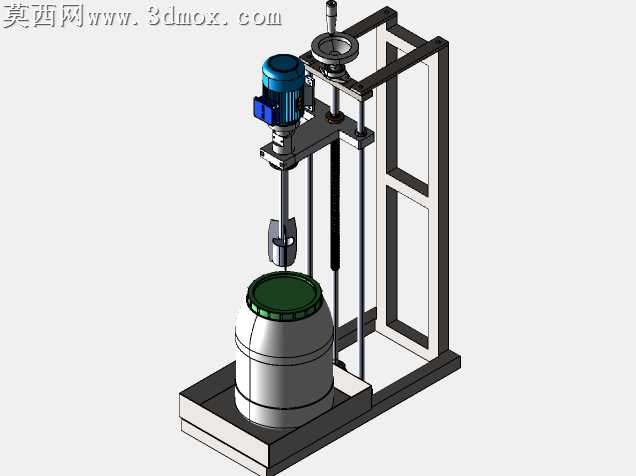

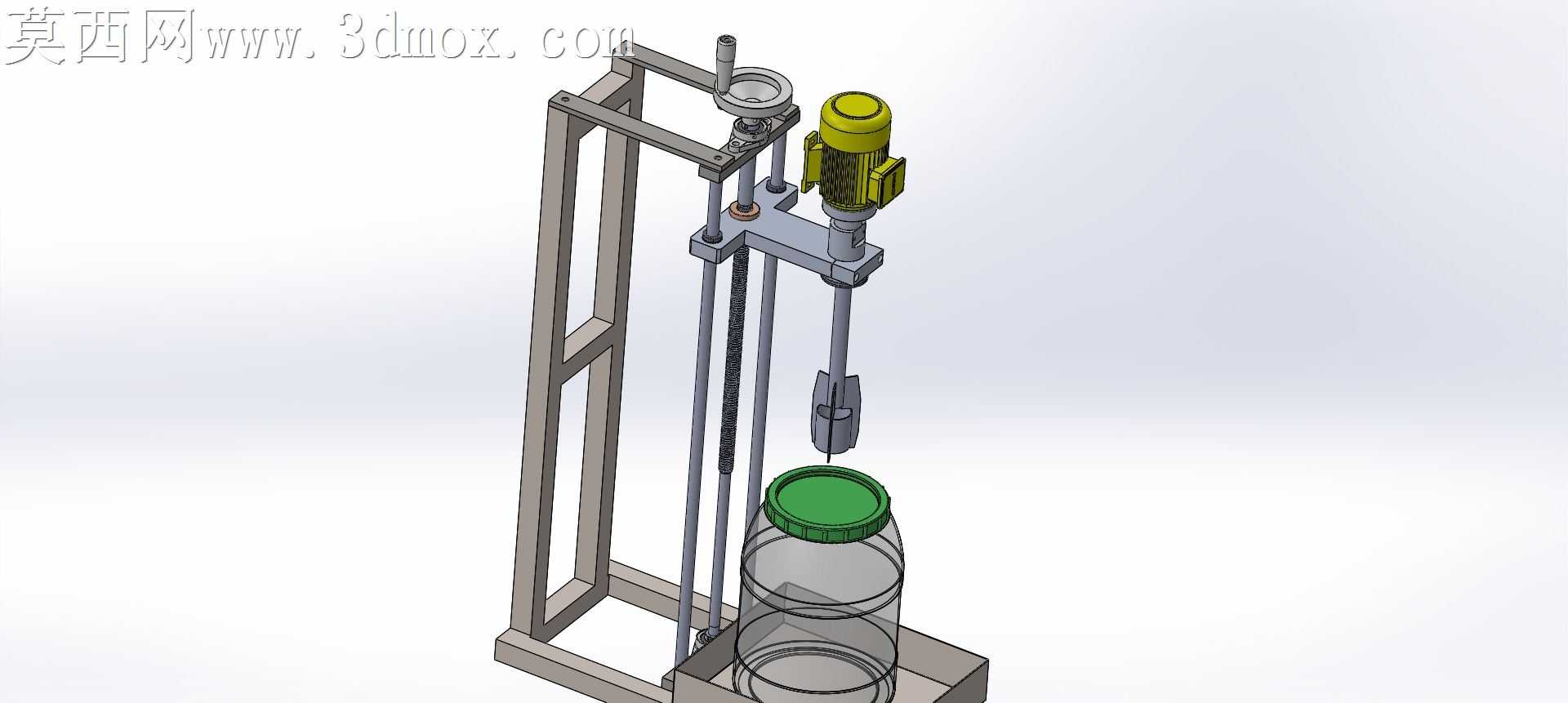

做这个立式搅拌结构的时候，最先敲定的是升降导向的框架逻辑，一开始想直接用单根光杆配滑套带电机升降，画完配合关系才发现单杆支撑的话，搅拌轴高速转动的时候整个动力头会带着光杆晃，尤其是伸到瓶底位置时，搅拌桨的径向跳动会直接蹭到瓶内壁，后来改成两根平行镀铬光杆做导向，搭配后侧的梯形丝杆做手动升降调节，框架用方管焊接成门型结构，底部留够放大容量储奶瓶的空间，特意把框架底部的支撑脚往外侧延伸了30mm，避免放满料的瓶子放上去之后整机重心前倾翻倒。搅拌轴的连接部分一开始想直接把搅拌桨锁在电机输出轴上，后来考虑到不同批次的乳品搅拌需要换不同桨叶，特意加了快拆式的轴夹，不用拆电机就能快速换桨，轴和安装板之间加了带密封圈的深沟球轴承，既挡住搅拌时溅起来的奶液渗进电机安装座，也能抵消轴转动时的径向窜动。曲面部分没做太复杂的造型，储奶瓶用的是带螺纹瓶口的通用大容量PET瓶结构，建模的时候特意把瓶口螺纹和瓶盖的配合间隙留了0.2mm，渲染的时候给瓶身加了半透明的PET材质，调了15%的透光率和轻微的磨砂质感，避免渲染出来像玻璃材质太生硬。电机部分选的是立式减速电机模型，散热筋的细节没有省略，给电机外壳调了亮黄色的烤漆材质，和金属灰色的机架、光杆形成视觉区分，渲染的时候打了两盏侧光，把机架方管的焊接棱边、光杆的金属反光质感打出来，搅拌桨特意做了三叶片的斜推结构，转动的时候能把瓶底的沉积物料往上翻，不会出现底部搅不开的死角。装配的时候特意把升降滑套的位置做了限位块，升到最高位置的时候搅拌桨刚好完全离开瓶口，方便换瓶子，降到最低的时候桨叶离瓶底留了10mm的间隙，不会刮到瓶底。整个结构没有做多余的装饰件，所有零件都是能直接加工装配的实用结构，不管是拿来做食品小型加工设备的实训建模参考，还是改一改参数做小批量试生产的设备原型都能用，调试材质的时候特意把金属件的粗糙度调得有区分，方管机架是喷塑的亚光金属质感，光杆和丝杆是抛光的亮面金属，轴承座是铸铁的亚光深灰，渲染出来不会所有金属件都是一个质感，显得结构层次更清晰。
