复古木质拼接玩具列车三维设计作品

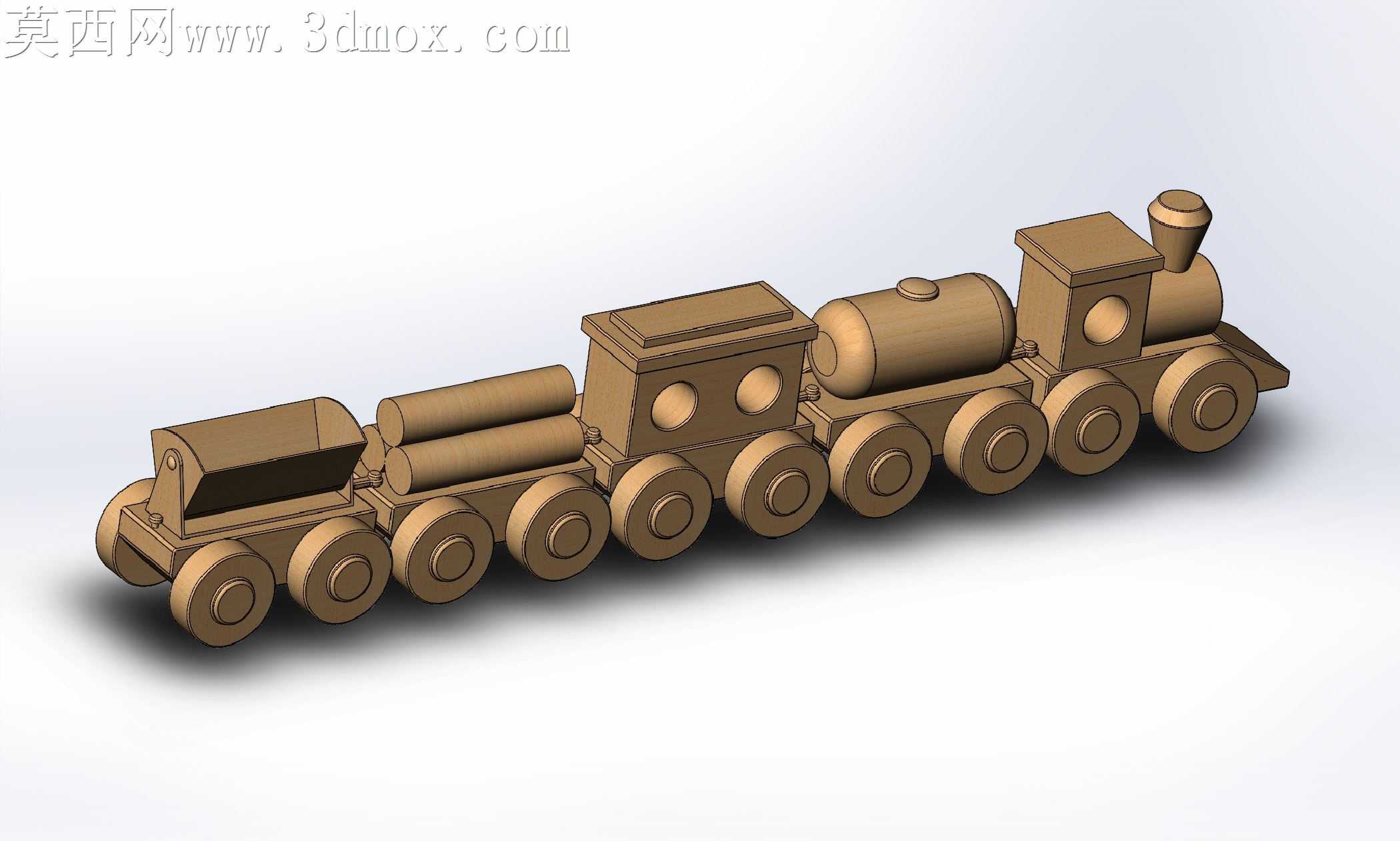

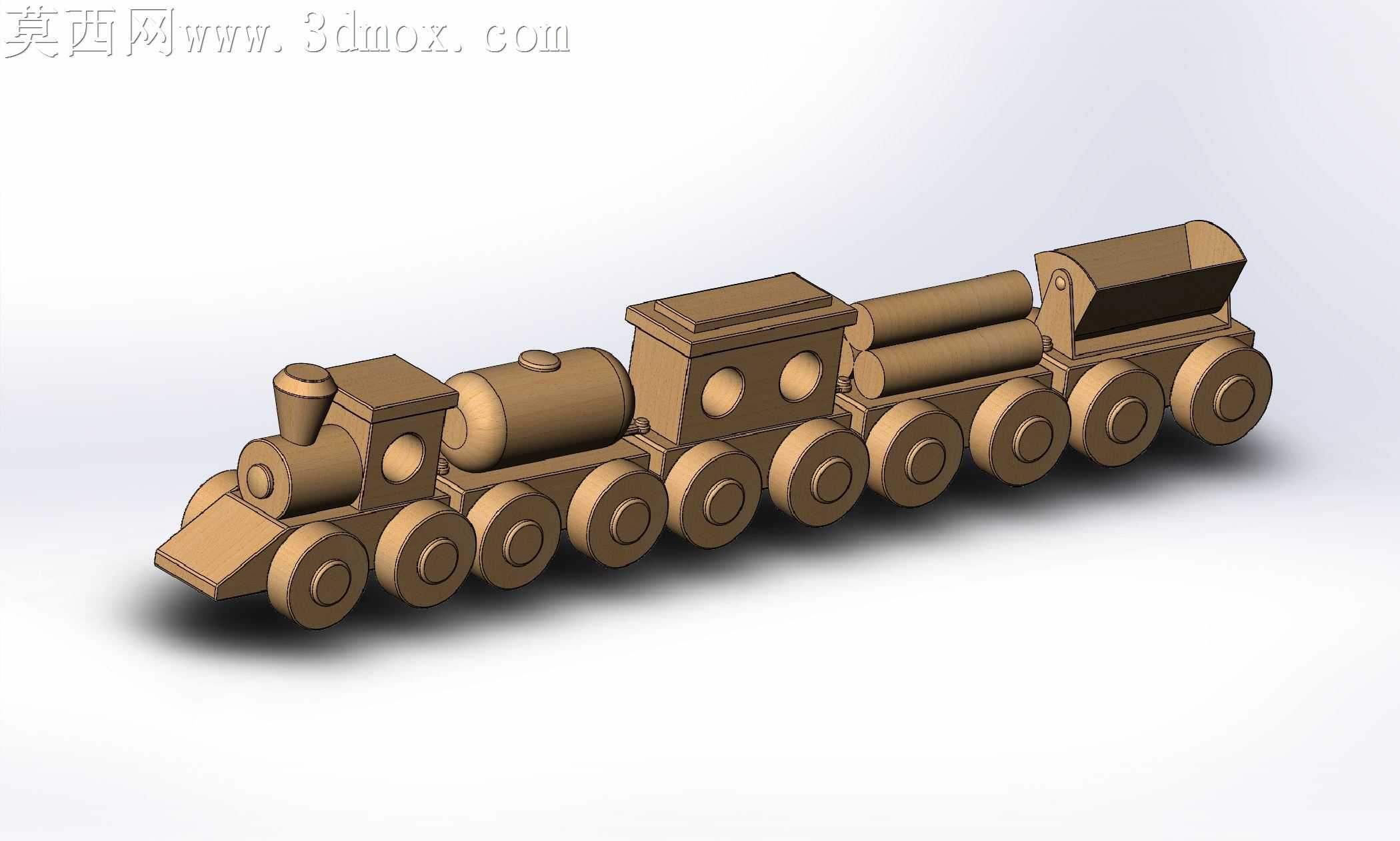

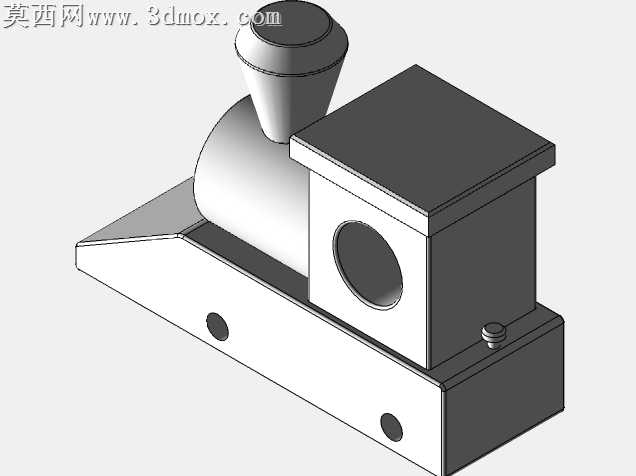

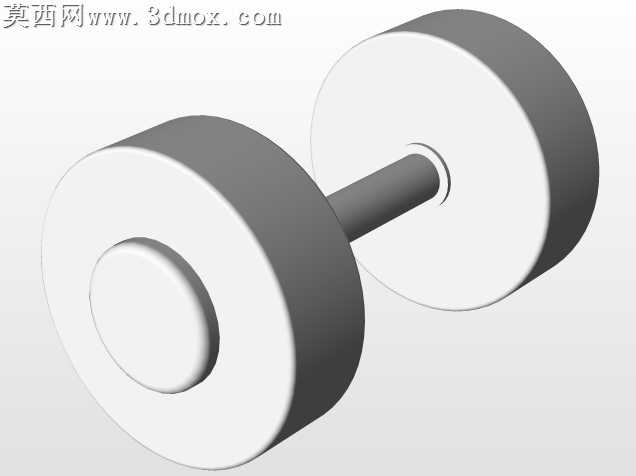

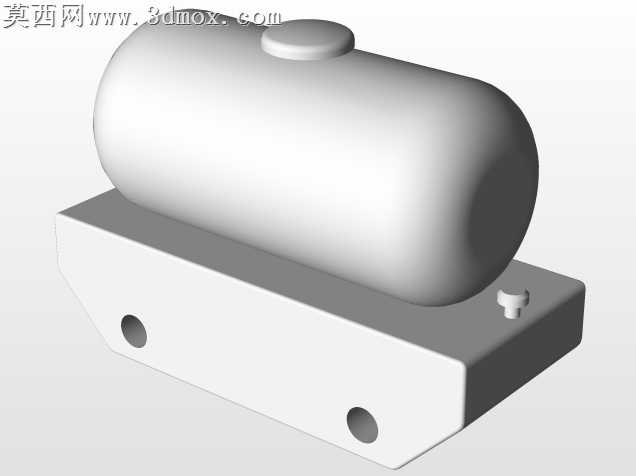

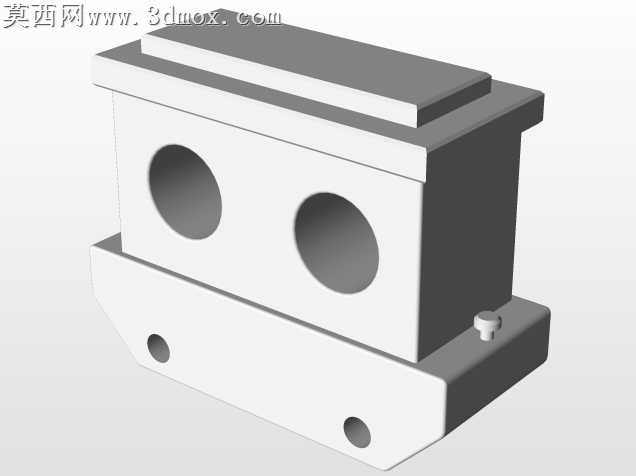

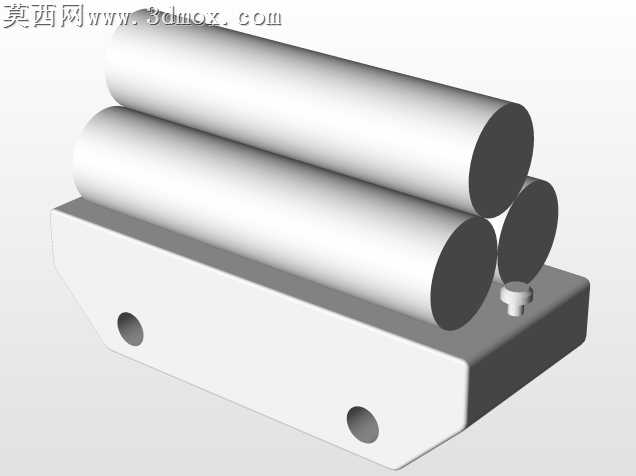

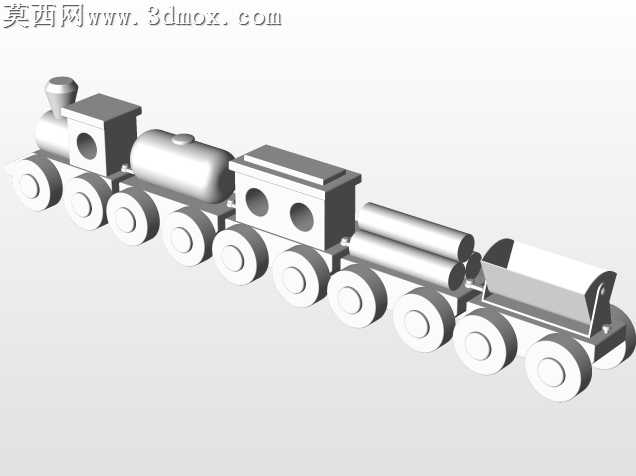

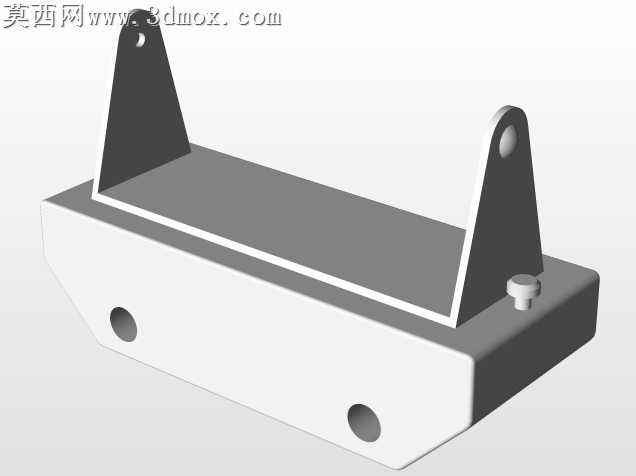

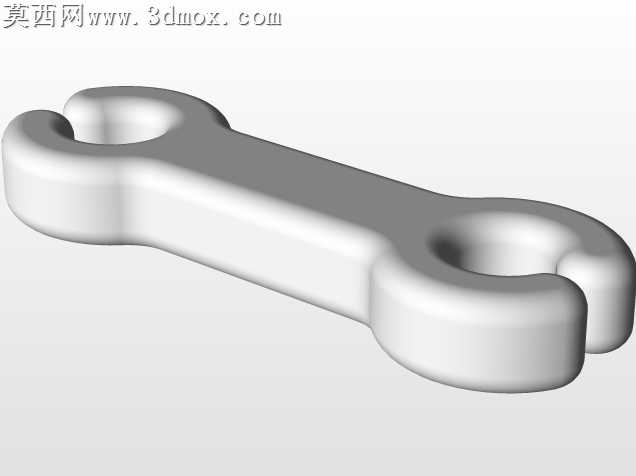

做这个木质玩具列车的时候，最先敲定的是加工适配的核心思路，毕竟这类木质玩具最终要走CNC雕刻或者激光切割下料，所有曲面和结构都不能给加工留麻烦。最开始画车头的时候，本来想做更复杂的曲面烟囱，后来琢磨木质加工的刀路限制，把烟囱改成了带微小倒角的圆柱结构，既保留复古蒸汽机车的辨识度，又不会因为过小的内凹曲面导致加工断刀，就连车头前部的导流楔块，也特意把边缘圆角调到了R2以上，刚好适配3mm直径的木工铣刀走刀，不用换小刀头浪费加工时间。车厢部分的取舍更有意思，最开始给每节车厢都加了可活动的连接挂钩，后来考虑到木质件的磨损问题，把挂钩改成了嵌入式的圆柱榫卯结构，相邻车厢靠突出的圆轴卡进对应凹槽，既保留了拼接转动的自由度，又不会因为反复插拔出现木质件崩边的问题，拉着走的时候转弯也不会卡滞。车轮部分一开始想做带辐条的仿真结构，后来算料的时候发现整块榉木下料做辐条太费料，而且小辐条容易在儿童玩耍时断裂，索性改成了带同心圆凹槽的整圆木轮，凹槽刚好模拟轮箍的层次感，视觉上不单调，加工的时候只需要走两圈圆形刀路就能成型，省了不少刀路编程的功夫。曲面处理上最费时间的是原木料的圆角过渡，所有外露的棱边都做了R1.5的圆角，没有一处尖锐直角，毕竟是给小朋友玩的东西，哪怕是3D打印打样做验证件，也不会刮到手。装配逻辑上特意做了防呆设计，每节车厢的连接轴直径都做了0.2mm的公差配合，车头的连接轴比车厢稍粗一点，装的时候不会出现装反顺序的问题，就连车厢上的圆形舷窗装饰，也是用沉孔结构做的，不用额外粘贴装饰件，直接一体加工出来，避免小零件脱落被误食。材质调试的时候没选那种亮面的清漆效果，特意调了半哑光的木蜡油质感，光影打上去的时候能看到细微的木材纹理，不会出现过强的反光遮挡结构细节，渲染的时候把主光源放在侧前方45度，刚好能把每节车厢的拼接缝隙和车轮的层次感照出来，阴影边缘做了轻微虚化，不会显得太生硬。做的时候还特意留了改造空间，每节车厢顶部的载货结构都是可替换的，油罐段、原木段、煤斗段都能单独拆下来，玩家可以自己调整车厢顺序，甚至可以自己加做新的车厢段拼更长的列车，不管是做儿童益智玩具，还是做桌面复古摆件，都能适配不同的使用场景，加工完的零件不用额外打磨太多，拆下来稍微去下毛边就能组装，对小批量生产或者个人DIY都很友好。
