圆锯机跃距600主轴传动组件结构设计

项目分类:通用机械零部件 发布时间:2020-06-20 ID:115625
  • 圆锯机跃距600主轴传动组件结构设计
  • 圆锯机跃距600主轴传动组件结构设计
  • 圆锯机跃距600主轴传动组件结构设计
  • 圆锯机跃距600主轴传动组件结构设计
  • 圆锯机跃距600主轴传动组件结构设计
  • 圆锯机跃距600主轴传动组件结构设计

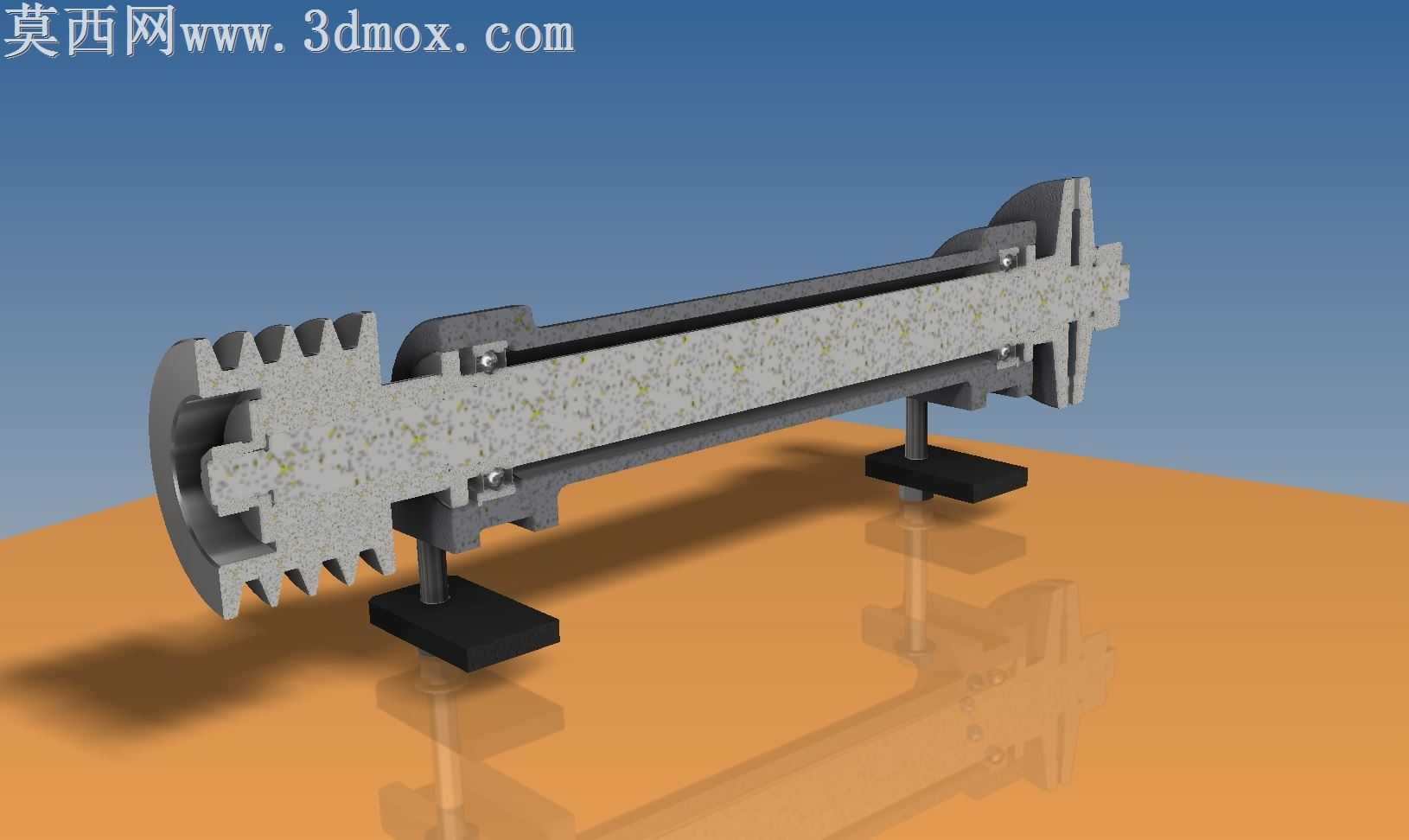

做这个圆锯传动组件的时候,一开始是卡在安装基准的取舍上,最开始想把两个安装支座做成和主轴筒一体的结构,后来算加工余量的时候发现一体结构的同轴度很难保证,毕竟主轴筒本身长度不短,一体铸造成型后两端轴承位的形位公差很难控到锯切需要的精度,干脆拆成分体式的支座,用螺栓锁紧在主轴筒外壁,这样加工的时候可以先把主轴筒的内外圆精磨到位,再单独加工支座的安装面,最后配做锁紧孔,装配的时候还能微调两个支座的平行度,避免主轴憋劲。

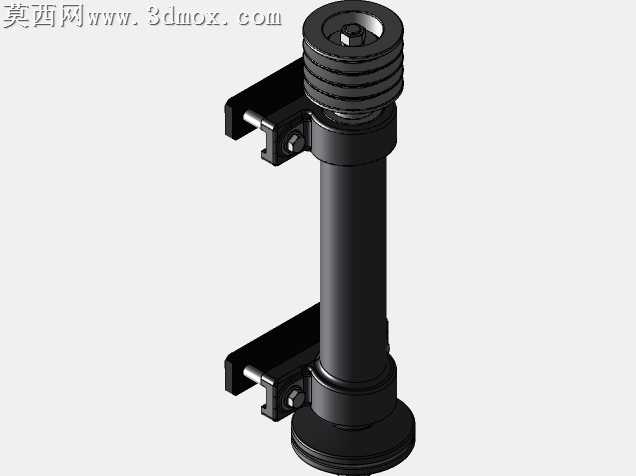

两端的带轮和锯片安装位是反复调过尺寸的,从动端的多槽带轮做了加厚的轮缘,毕竟带传动启动的时候有瞬时冲击,轮缘太薄的话长时间运转容易出现微变形,带槽的角度特意按窄V带的标准做了修形,建模的时候特意把槽面的拔模斜度留得比常规值小半度,避免皮带运转的时候出现爬带的问题。锯片端的锁紧结构没有用常规的圆螺母,改成了带止动缺口的六角锁紧头,拆换锯片的时候不用专门勾扳手,普通开口扳手就能卡紧,现场换锯片能省不少时间。

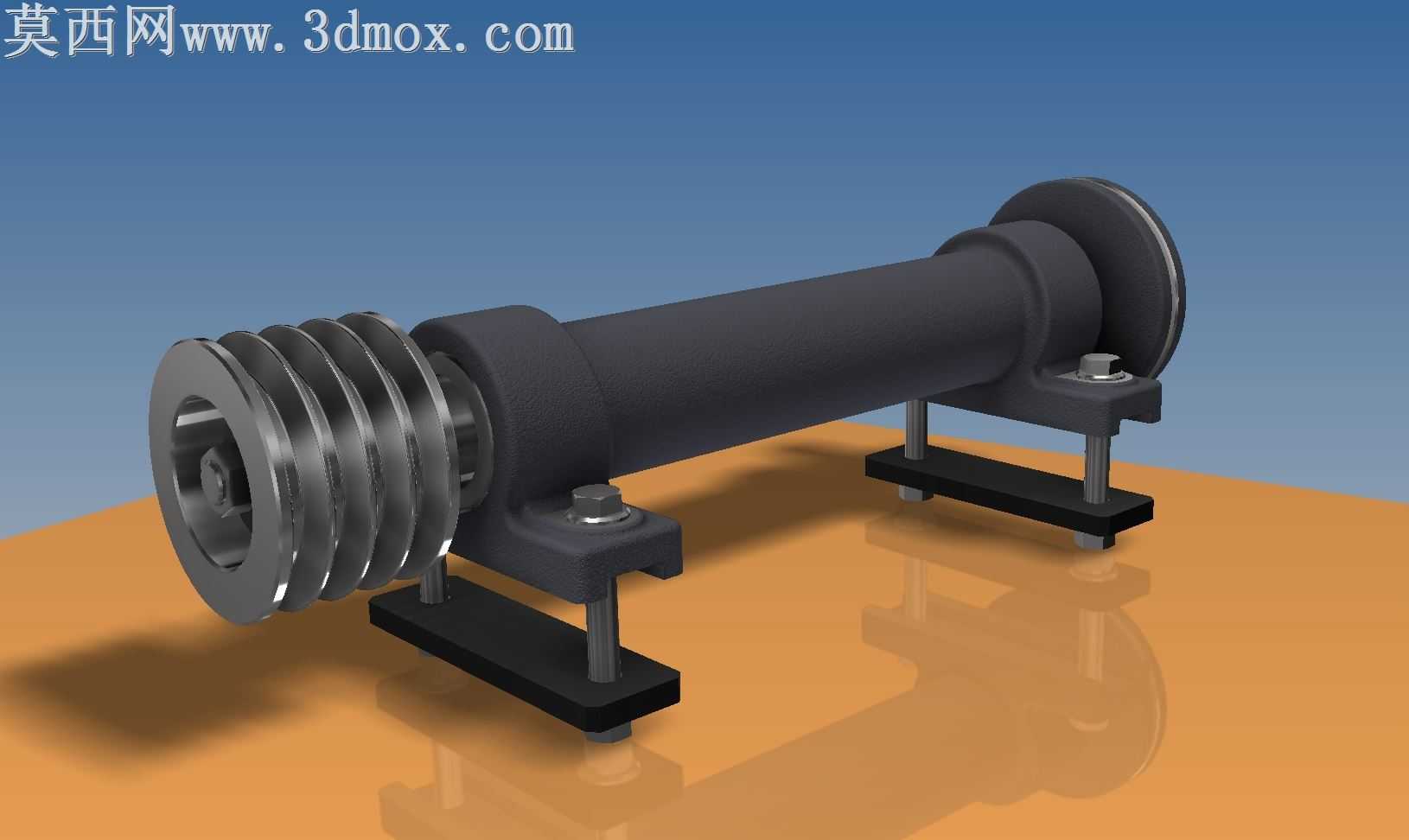

曲面处理上没做太多花哨的造型,主轴筒外圆就是纯圆柱面,但是两端和轴承配合的台阶处特意做了微小的圆角过渡,建模的时候特意把圆角半径控制在0.8毫米,既不会影响轴承的安装到位,又能消除台阶处的应力集中,毕竟锯切的时候主轴会受交变载荷,应力集中的地方很容易出疲劳裂纹。两个安装支座的压块面做了微弧的贴合面,刚好和主轴筒的外圆弧度匹配,锁紧的时候不会把主轴筒压出凹痕,后期拆换支座也不会刮伤筒体外壁。

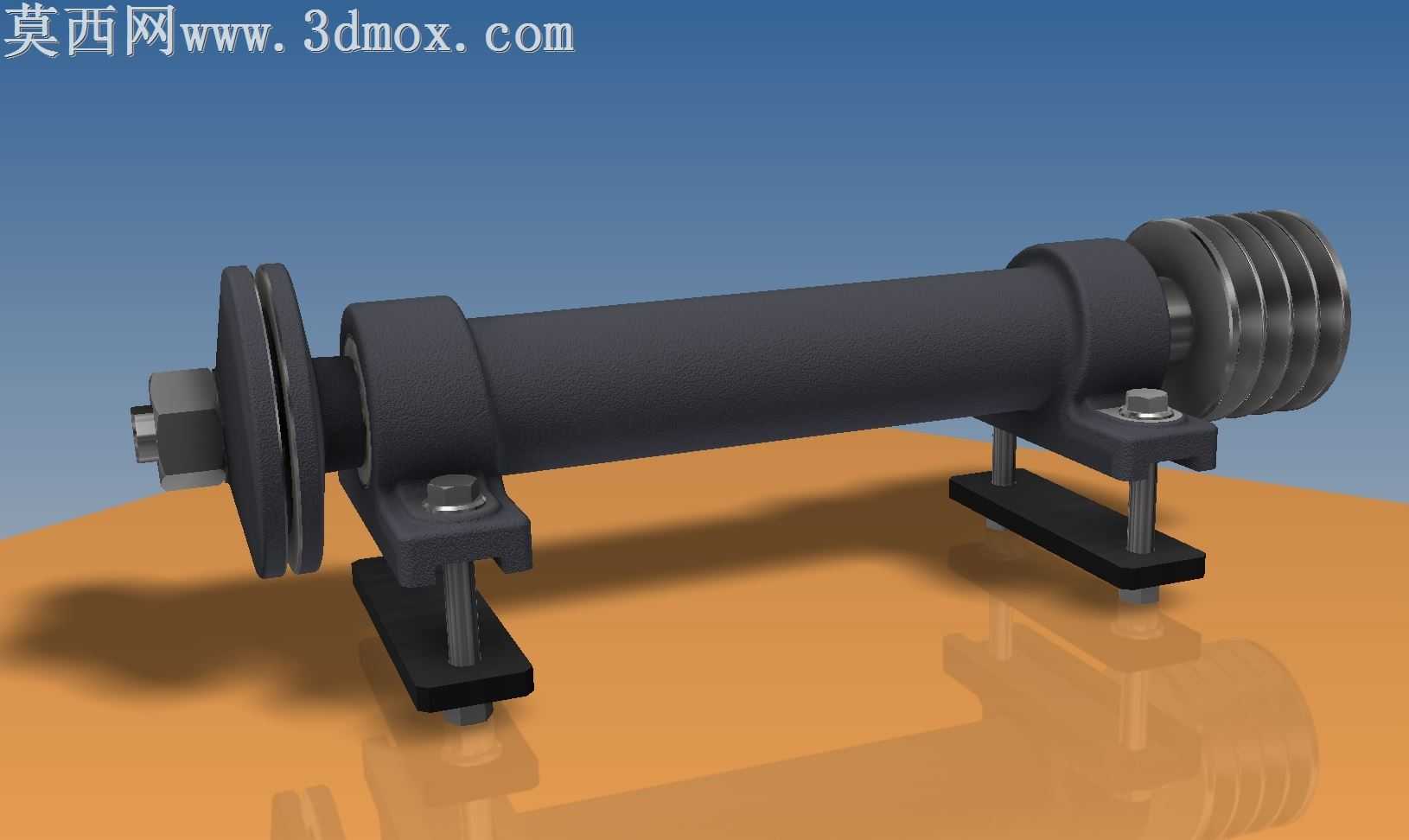

装配逻辑上是按从内到外的顺序留的配合间隙,筒体内的两个轴承位选的是过渡配合,装配的时候不用大力敲,轴承加热到120度就能轻松套到轴上,两端的密封槽留的是标准骨架油封的尺寸,后期维护换密封件不用重新加工槽位。材质调试的时候,主轴部分给的是调质钢的哑光深灰质感,安装支座做了发黑处理的磨砂黑效果,带轮做了铸铁的半哑光质感,光影调试的时候特意在安装座的螺栓位置打了侧光,把金属件的棱角和装配缝隙的层次感打出来,能直观看到各个零件的配合关系,不会糊成一团。整个组件没有多余的冗余结构,所有的结构设计都是围绕锯切工况下的稳定性和后期维护便利性来的,装到圆锯机上就能直接匹配600跃距的锯切行程,不用再做额外的结构改型。
