齿轮联动自适应三指夹持机械手结构设计

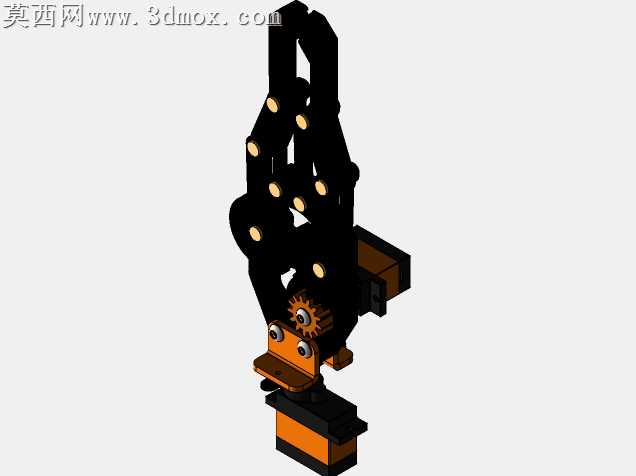

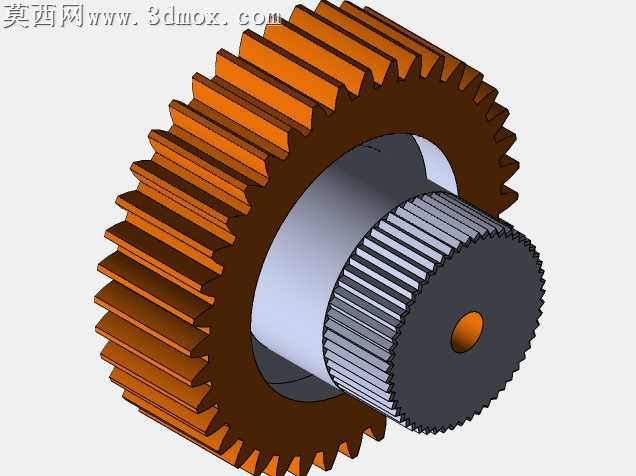

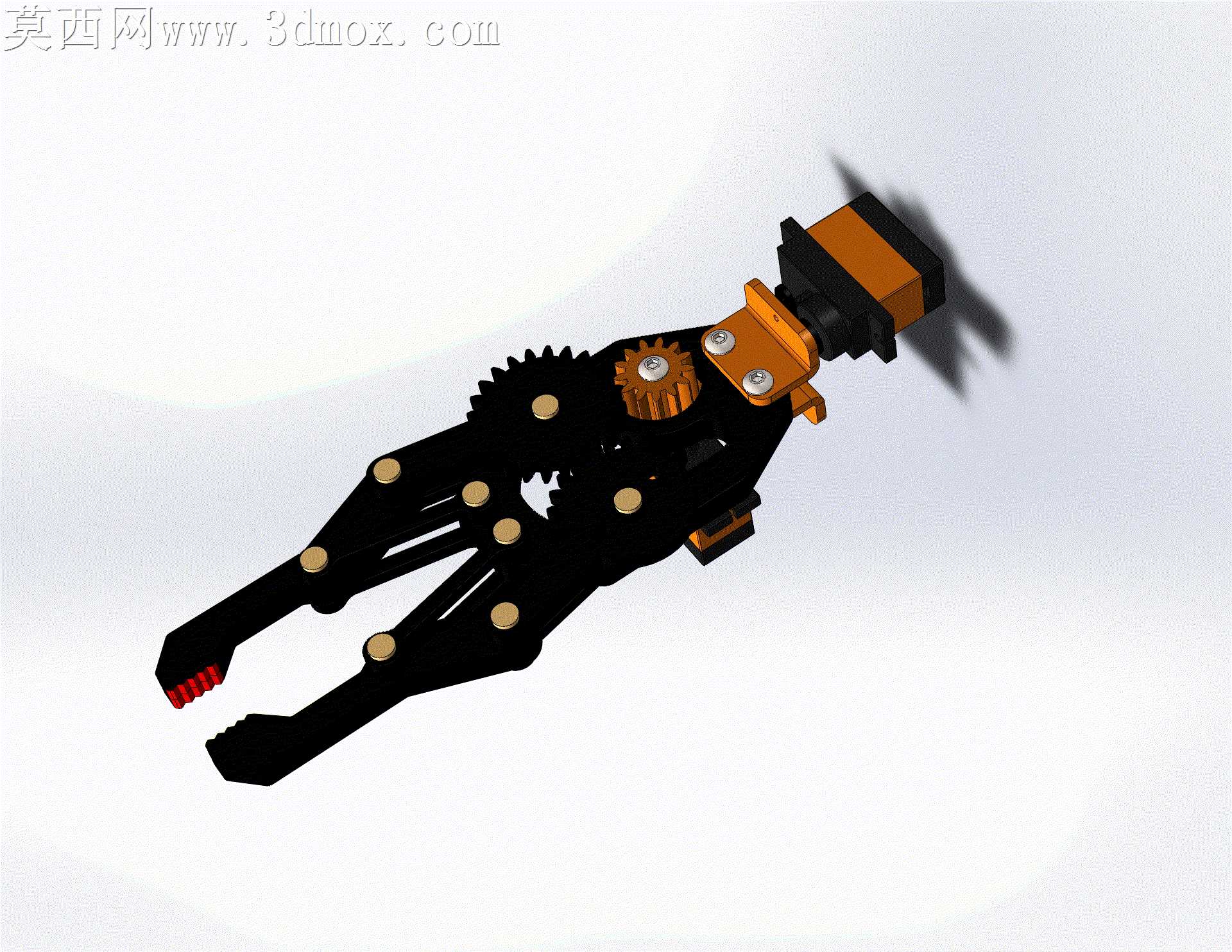

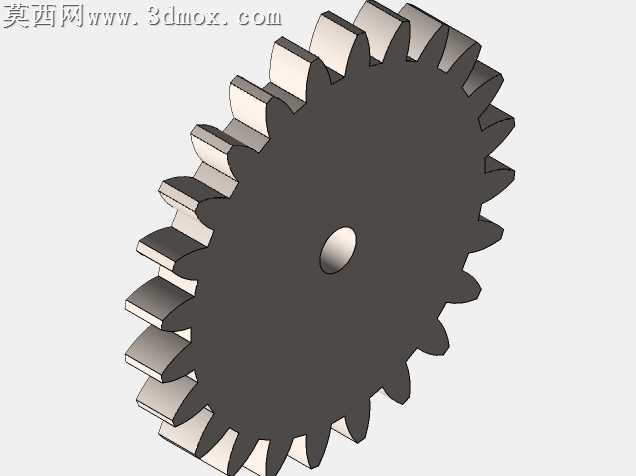

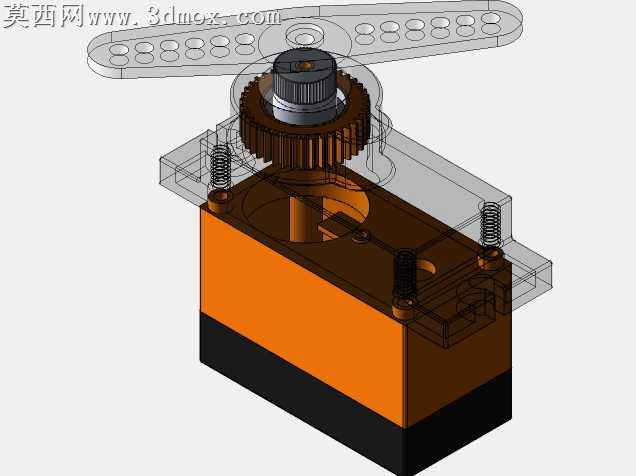

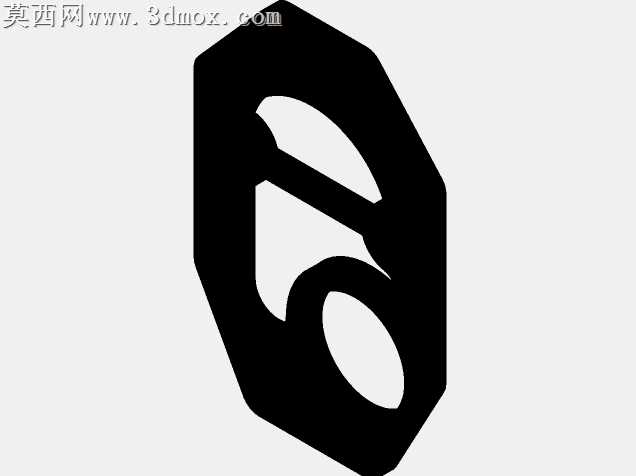

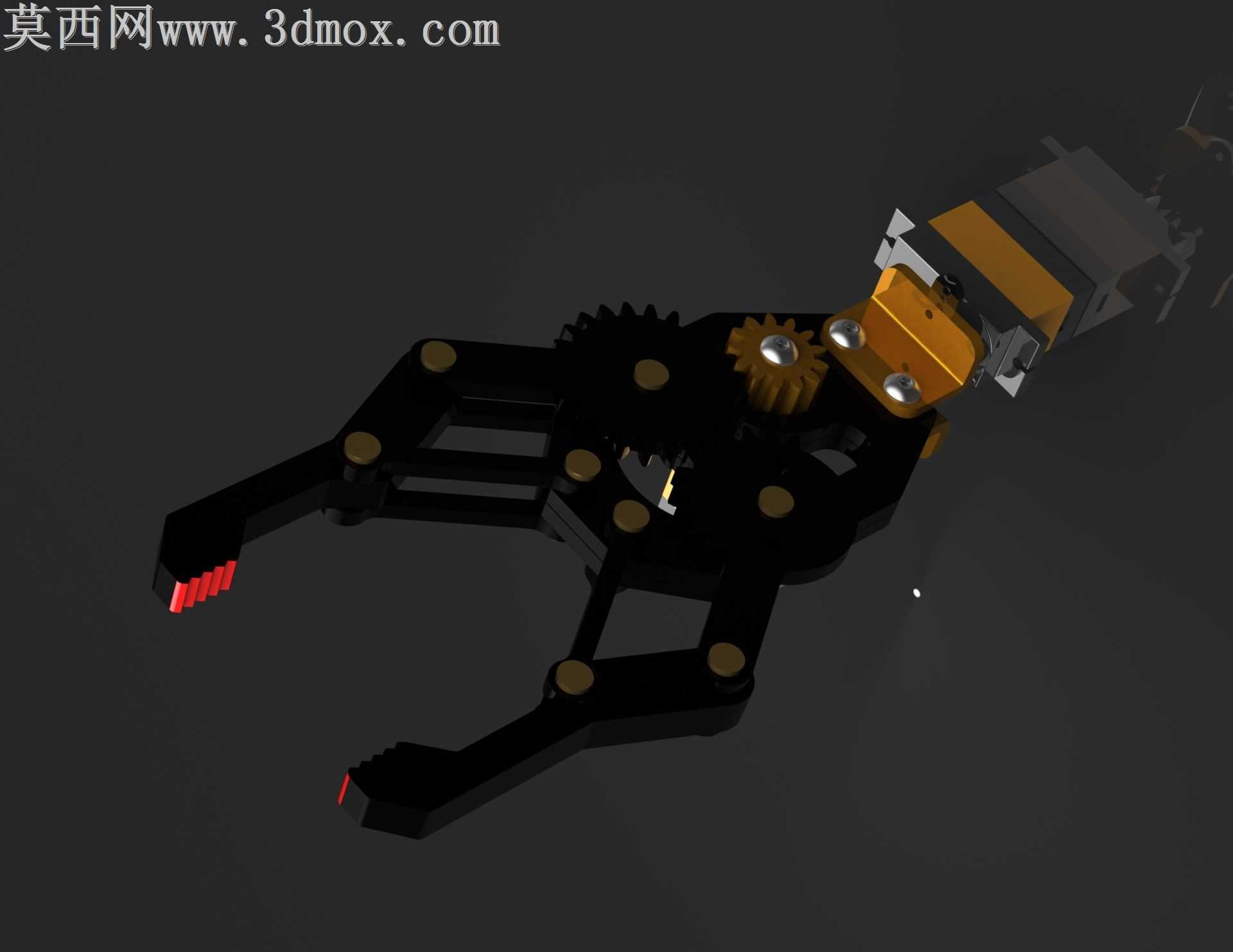

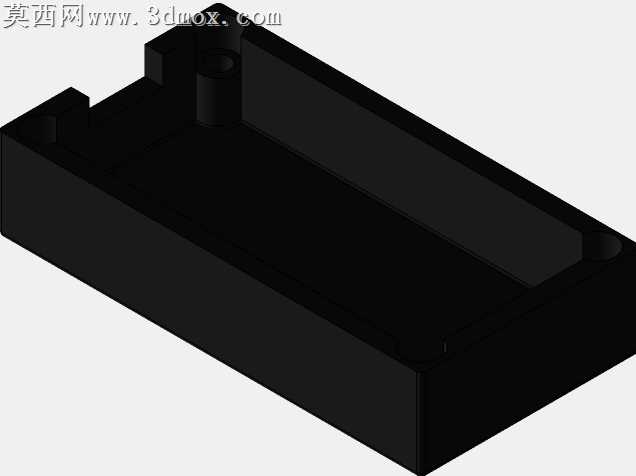

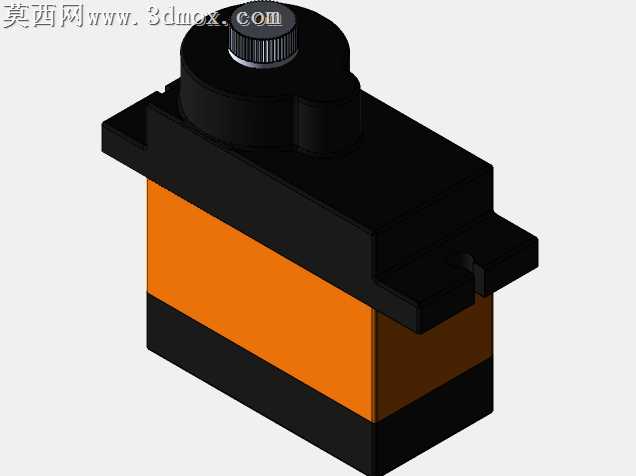

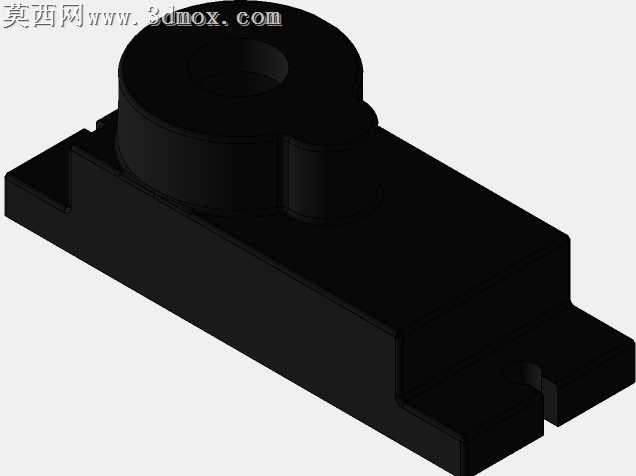

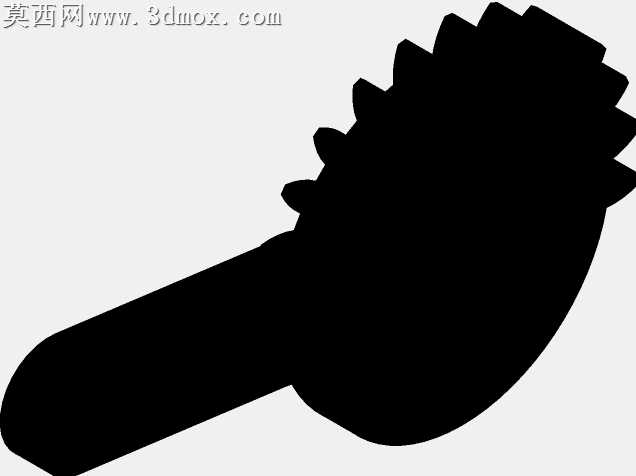

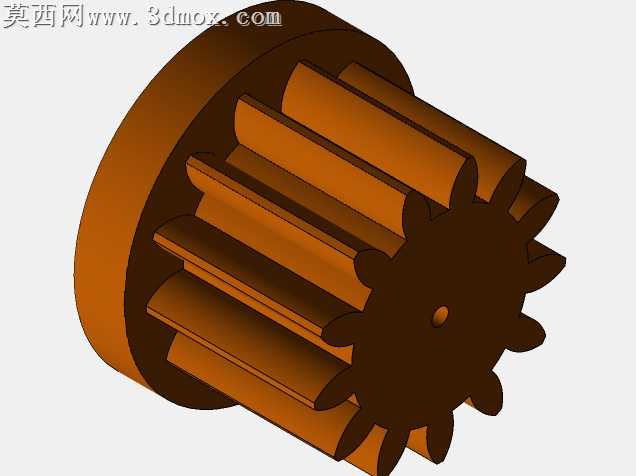

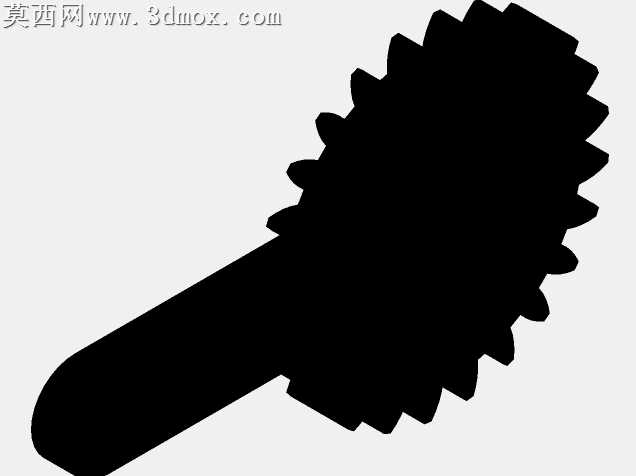

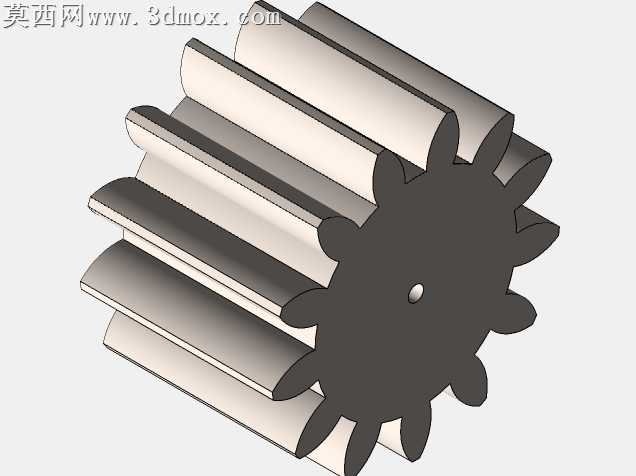

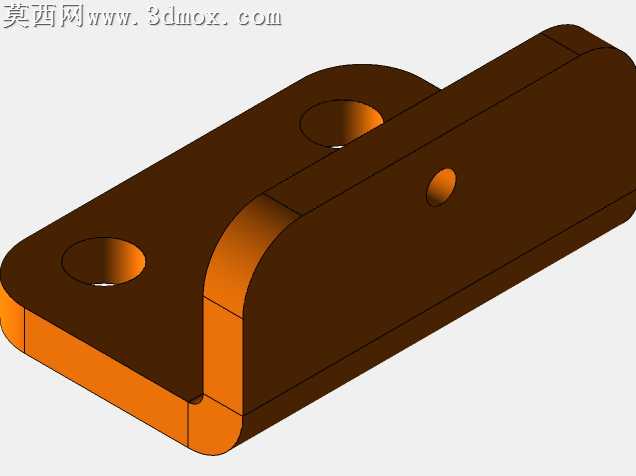

做这个机械手的时候是跟着实训教程边学边练的，前前后后花了四个小时把所有零件从零刮出来，没调用现成的标准件库，每一个凸台、每一个孔位都是对着传动逻辑一点点抠的。最开始想做两指夹爪，画到一半发现两指对异形物件的包裹性太差，稍微歪一点就容易滑脱，干脆改成三指均布的结构，三个指节同步收拢的时候能自动适配不同外形的工件，不用额外做角度调整。传动部分一开始想做连杆推拉，算完行程发现连杆需要的安装空间太大，指根位置塞不下整套结构，换成了中心齿轮驱动三个从动扇形齿的方案，中心齿转一个固定角度，三个指节就能同步转过相同的开合角度，不会出现某根手指快某根慢的错位问题，齿形特意选了模数0.8的渐开线齿，啮合间隙留了0.1mm，既不会卡滞也不会因为间隙太大晃荡。指节部分的曲面没做太复杂的流线造型，毕竟是实训作品优先考虑加工可行性，所有外露面都是直纹面加小倒角，手指末端贴了防滑的齿状橡胶垫，建模的时候特意在指端留了1mm深的嵌槽，后期3D打印出来直接把橡胶条塞进去就行，不用额外涂胶固定。装配的时候最费时间的是调指节和基座的同轴度，一开始把转轴孔的配合设成了过盈，转起来涩得很，反复改了三次公差，把孔和轴的配合改成间隙配合加0.05mm的旷量，再在转轴位置加个薄垫片防窜动，开合的时候顺滑得很，从完全张开到收拢夹紧全程没有卡顿。材质和渲染的时候没搞花里胡哨的配色，主体结构用哑光黑的工程塑料质感，中心传动齿轮做了黄铜金属色，和黑色机架形成明显的层次区分，末端的防滑垫用亮红色，一眼就能看到夹持接触的位置，打光的时候用了45度侧光，把齿轮啮合的缝隙、指节的分层结构都照出来，不会黑乎乎一团看不清细节。整个结构没有冗余零件，拆下来也就基座、中心齿轮、三个从动指节、转轴、末端防滑垫几个部分，打印完组装只需要拧几颗小螺丝，不用复杂的工装，不管是拿来做教学演示还是小型分拣线的末端执行器都够用，成本低还好维护，就算某个指节坏了单独换一个就行，不用整台报废。
