仿生飞翼布局玩具喷气飞行器外观结构

这款飞翼构型的喷气式玩具飞行器，在结构设计阶段优先考虑了一体铸造的工艺可行性，整体采用无垂尾融合翼身布局，将传统飞行器的机身、机翼、尾翼结构做平滑过渡处理，所有外露棱边均做R3-R8的圆角倒钝处理，既避免了铸造过程中尖角位置的应力集中、冷隔缺陷，也能在作为桌面摆件时消除尖锐边角带来的磕碰风险。从实际应用场景来看，该结构既可以作为锌合金压铸件直接生产为金属质感的收藏摆件，也可以拆分后作为注塑玩具的基础结构，适配小批量文创产品、航模周边衍生品的开发需求，同时其流畅的曲面构型也可作为流体力学入门教学的演示样件，帮助初学者理解翼身融合结构的减阻逻辑。

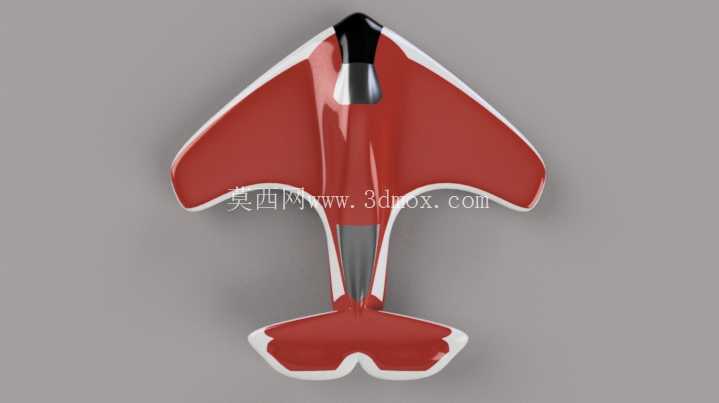

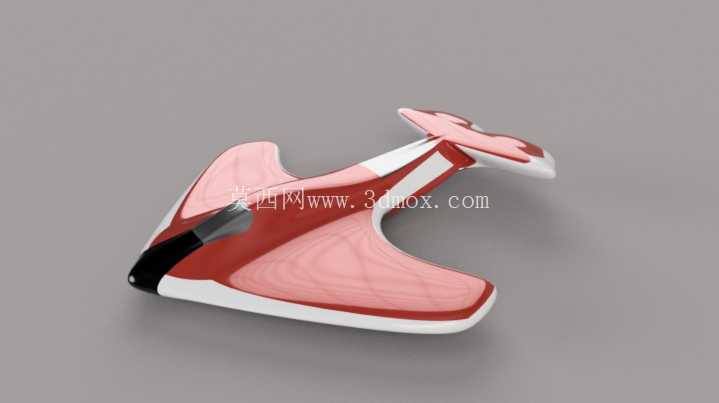

设计过程中没有采用常规玩具飞机的平直翼加圆筒机身的传统构型，而是将进气道结构整合到翼根前缘位置，两侧翼面从机头位置平滑延展至翼尖，后缘采用小角度上反的一体式尾翼结构，既保证了整体造型的未来感，也在结构上减少了独立零件的数量，整个主体结构仅需一套模具即可完成成型，无需额外的拼接卡扣结构，降低后续装配的工时成本。机头位置采用黑色高光段做视觉区分，模拟真实飞行器的雷达罩结构，翼面边缘做白色包边分色处理，主体翼面采用饱和度适中的红色涂装，分色边界均沿着曲面结构棱线分布，无需额外的遮罩治具即可完成喷涂作业，适配批量生产的涂装工艺要求。

从安装边界与尺寸适配角度来看，该结构的整体重心位于翼身中轴线靠前30%的位置，放置在平面上时三个接触点分别为机头下沿、两侧翼尖后段，无需额外支撑即可保持稳定静置，整体外轮廓最大宽度控制在120mm、长度控制在100mm、高度控制在40mm的区间内，既可以适配常规的文创产品包装盒尺寸，也能满足桌面摆件的摆放空间要求，不会占用过多的置物面积。结构表面没有设置突出的外挂部件，所有造型凸起均与主体曲面做平滑过渡，铸造过程中拔模斜度统一设置为1.5度，沿着垂直于分型面的方向均匀分布，避免出现倒扣结构，无需复杂的抽芯机构即可完成脱模，大幅降低模具的加工难度与生产成本。

在功能特性上，该结构虽然定位为玩具与摆件，但是在曲面设计阶段参考了真实飞翼飞行器的气动布局逻辑，翼型采用低速层流翼剖面，即使作为简易手抛航模的机体结构，也能获得不错的滑翔稳定性，翼身融合的结构让整体强度远高于拼接结构的玩具飞行器，从1.2米高度自由落体到硬质地面也不会出现结构断裂的问题。结构表面预留的分色槽深度控制在0.3mm，既可以保证涂装时的色界清晰，也不会因为槽深过深影响整体的曲面流畅度，尾翼与主体结构采用一体化成型，避免了粘接结构带来的错位、脱落问题，长期摆放也不会出现开胶变形的情况。

针对铸造工艺的适配优化上，整个结构的壁厚保持均匀，主体壁厚控制在2.5mm，局部加厚位置不超过4mm，避免铸造过程中因为壁厚差过大产生缩孔、缩松缺陷，所有内转角均做圆角过渡，减少金属液充型过程中的阻力，降低浇不足、冷隔缺陷的出现概率。浇口位置设置在机头前端的隐蔽位置，成型后打磨处理不会破坏外观面的完整性，排气槽沿着翼尖后缘分布，充型过程中型腔内的气体可以顺利排出，避免铸件表面出现气孔缺陷。整体结构没有复杂的内腔结构，模具加工时仅需常规的数控铣削即可完成型腔加工，无需电极放电处理，进一步缩短模具的制造周期，适配小批量快速生产的需求。
