宝可梦主题精灵球造型铸造结构设计

该球形结构的设计最初面向文创周边的金属铸造量产需求，在前期方案论证阶段，就需要兼顾铸造工艺的脱模可行性与成品的外观还原度，避免出现常规球形铸件容易产生的壁厚不均、局部缩孔问题。从实际应用场景来看，该结构既可以作为锌合金、铝合金等低压铸造工艺的生产母模，批量生产金属质感的桌面摆件、收藏手办配件，也可通过调整壁厚参数适配注塑工艺，生产塑料材质的儿童玩具配件、潮玩盲盒组件，甚至可以在中部按钮位置预留安装位，加装小型按压触发结构，实现开合、发光等拓展功能，覆盖从收藏级周边到量产玩具的多场景使用需求。

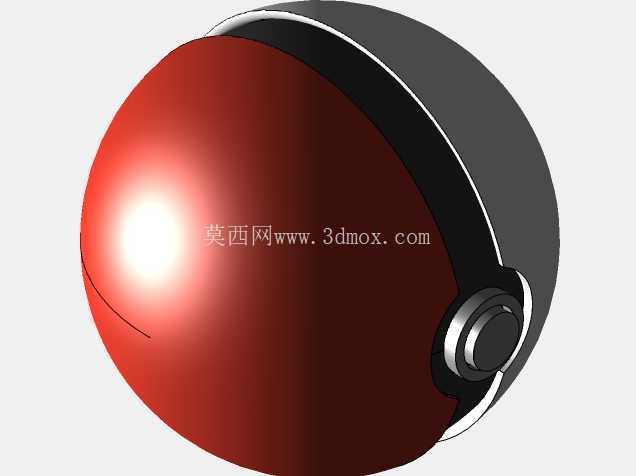

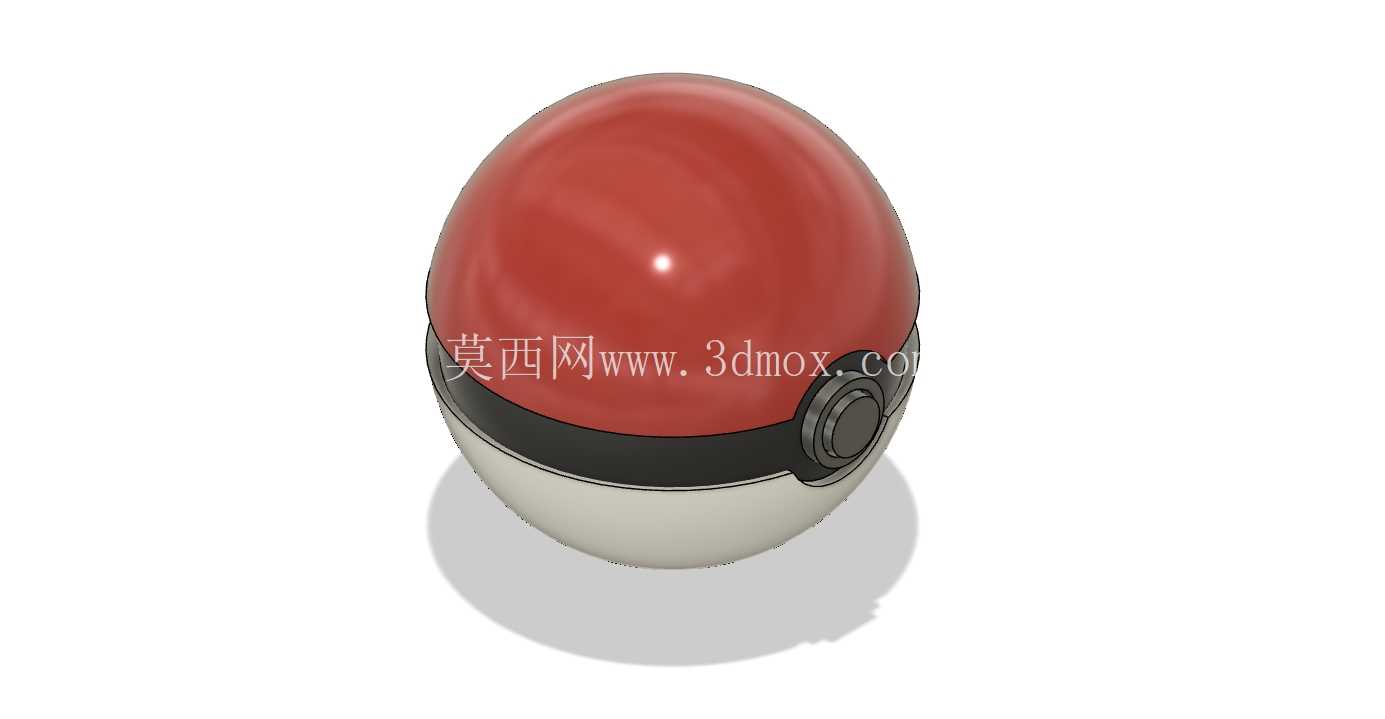

在功能特性设计上，整体采用上下半球拼接的经典结构，上半球为弧面连续曲面，表面无额外凸起特征，能够最大程度降低铸造过程中的流道阻力，保证金属液充型时的流畅性，减少冷隔、浇不足等铸造缺陷的产生概率；中部设置一圈环形分隔带，既还原了IP原作的外观特征，同时也作为上下半球的装配定位基准，环形带的内侧预留0.15mm的装配公差带，能够保证上下半球拼接后无明显错位，接缝处的阶差控制在0.05mm以内，减少后续抛光打磨的工作量。侧面的圆形按钮结构采用独立嵌件设计，在铸造时可以单独成型后再装配到主体的预留安装孔内，既避免了整体铸造时按钮位置的薄厚突变导致的应力集中问题，也方便后续根据不同的功能需求更换不同结构的按钮组件，比如加装弹簧实现按压回弹，或者加装磁吸结构实现上下半球的免胶固定。

设计思路上全程围绕铸造工艺的落地性展开，首先确定整体的拔模斜度，所有沿开模方向的曲面都设置了1°的连续拔模斜度，没有出现倒扣结构，保证模具开模时能够顺利脱模，不需要额外设计复杂的抽芯结构，有效降低模具的制造成本。壁厚设计采用均匀过渡方案，整体壳体壁厚控制在2.5mm，环形分隔带位置因为需要承担装配定位的功能，局部壁厚加厚到3mm，加厚位置与相邻的薄壁区域采用R2的圆角过渡，避免壁厚突变导致的铸造应力集中，减少成品在冷却过程中出现变形、开裂的风险。按钮位置的安装孔采用通孔设计，孔边缘设置R0.8的圆角，既能够避免铸造时的锐角冲砂问题，也能提升后续嵌件装配的顺滑度。

外形尺寸与安装边界方面，整体球体的公称直径设计为80mm，这个尺寸既符合日常手持把玩的人体工学尺寸，也适配常规低压铸造机的模架安装尺寸，不需要定制特殊规格的模架即可投入生产。上下半球的拼接止口深度设计为3mm，能够保证装配后的连接强度，即使日常手持把玩、轻微跌落也不会出现上下半球松脱的问题。底部的平面区域设计为直径20mm的平整安装面，能够保证球体放置在桌面时的稳定性，不会出现滚动倾倒的问题，同时这个平整面也可以作为铸造时的浇口位置预留面，浇口去除后只需要简单打磨即可与底面齐平，不会影响外观面的完整性。在结构验证阶段，还需要通过模流分析确认金属液的充型路径，将流道设置在底部平整面的中心位置，保证金属液从底部向上平稳充型，将型腔内的气体从顶部的排气槽排出，避免在上半球的弧面位置产生气孔缺陷，影响成品的表面抛光效果。另外，整体结构的所有外表面都没有设置深筋、窄槽等难以抛光的特征，所有转角位置都采用不小于R1的圆角过渡，能够大幅降低后续表面处理的工作量，不管是做电镀、喷漆还是喷砂氧化的表面处理，都能获得均匀一致的外观效果。
