小型台式手动夹持虎钳结构设计

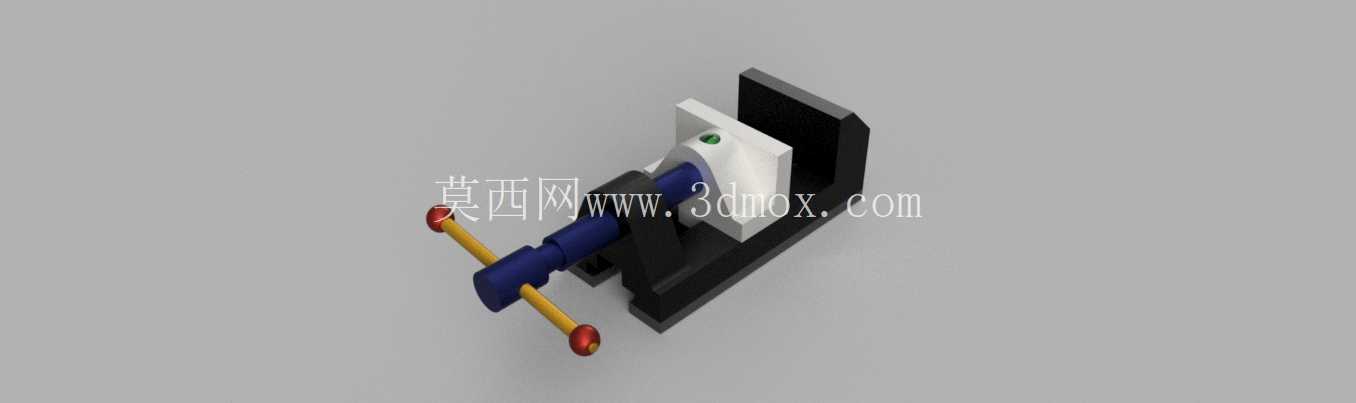

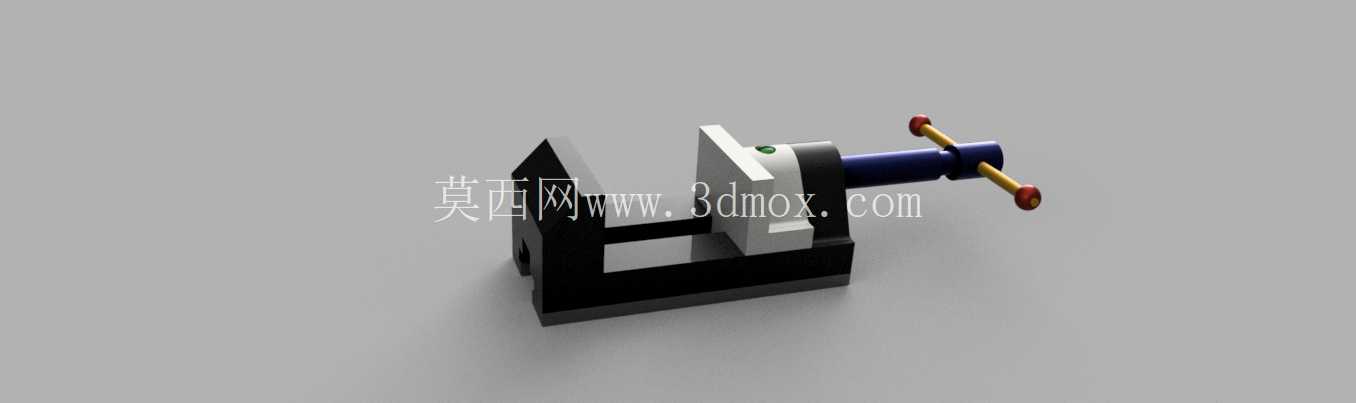

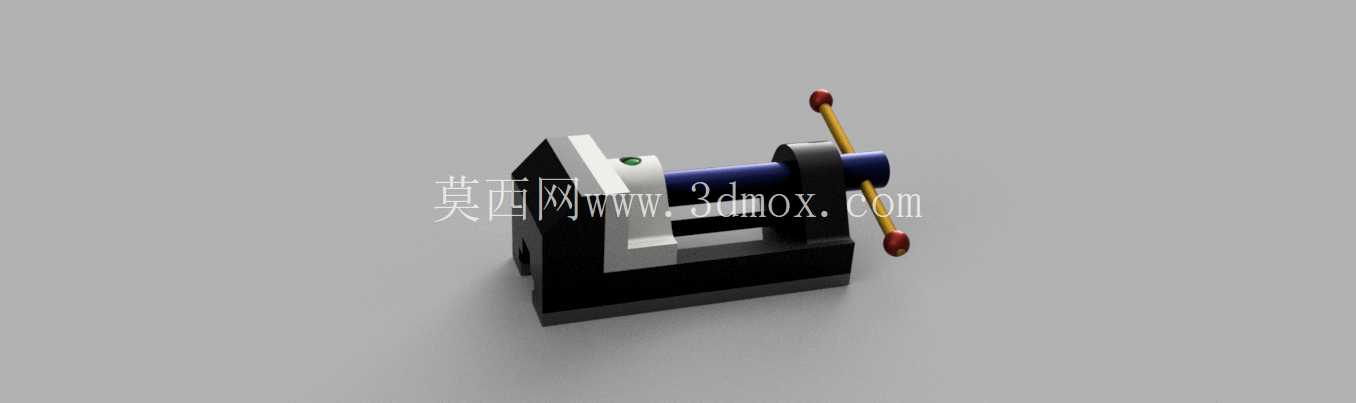

　　在钳工实训、小型零件机加工、精密装配以及手工修配作业场景中，台虎钳是工位上不可或缺的基础夹持工装，其核心作用是在对金属工件进行锯削、锉削、錾削、攻丝、套丝、打磨修整等操作时，提供稳定可靠的夹持力，避免工件在受力过程中出现位移、窜动甚至飞出的安全隐患，同时保证加工基准的一致性，降低操作过程中的人为定位误差。这款手动台虎钳采用经典的丝杠传动结构，整体由固定钳身、活动钳身、夹持钳口、传动丝杠、操作手柄、导向滑轨几个核心部分组成，固定钳身作为整个工装的承载基体，底部预留了与工作台面连接的安装边界，可通过螺栓压紧的方式固定在钳工台、小型钻铣床工作台或者临时作业台面上，安装时需要保证钳身工作面与作业人员操作方向垂直，预留足够的手柄操作空间，避免转动手柄时与周边工装、工件发生干涉。

　　活动钳身与固定钳身通过燕尾型导向滑轨配合，这种导向结构具备较好的承载能力和导向精度，能够在丝杠带动活动钳身开合的过程中，保证活动钳身运动轨迹平直，不会出现上下翘曲或者左右偏摆的问题，确保两个钳口的平行度，避免夹持工件时出现点接触、夹伤工件表面或者夹持力分布不均的情况。钳口部分采用带防滑齿纹的设计，齿纹方向与夹持受力方向垂直，能够在夹持金属毛坯、型材等表面粗糙度较高的工件时，提供足够的静摩擦力，防止工件在受敲击、锉削等侧向力时发生滑动；针对表面精度要求较高的精加工零件，也可在钳口处加装铜质或者铝质软钳口垫片，避免硬齿纹直接压伤工件已加工表面，适配不同加工阶段的工件夹持需求。

　　传动丝杠采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的耐磨性更好，能够承受更大的轴向夹持力，同时具备一定的自锁性能，当夹持力达到作业需求后停止转动手柄，丝杠不会因为工件的反作用力出现自行回退松夹的问题，保证夹持状态的稳定性。操作手柄采用穿装式结构，穿过丝杠端部的通孔，两端设置限位挡头，操作人员可以根据需要的夹持力大小，选择单手或者双手转动手柄，在夹持小型轻质零件时无需施加过大的力，避免夹变形薄壁工件；夹持重型毛坯件时，可适当增加转动力度，保证夹持牢靠，但要注意不可使用加力套管额外延长手柄，避免过大的轴向力造成丝杠螺纹变形、钳身过载开裂的问题。

　　从设计逻辑来看，这款台虎钳的整体尺寸偏向小型工位适配，钳口最大开合度覆盖常规小型零件的夹持需求，整体外形紧凑，不会占用过多工作台面空间，固定钳身与活动钳身的壁厚经过受力校核，在承受常规钳工操作的冲击力、夹持力时不会出现结构变形，丝杠与螺母的配合间隙预留了合理的磨损补偿空间，长期使用出现间隙过大影响夹持精度时，可通过调整螺母的压紧程度消除间隙，延长工装的使用寿命。在实际应用中，这类小型台虎钳除了常规的金属加工作业，还可用于小型电子元器件的引脚修整、模型制作、珠宝首饰加工等需要稳定夹持的作业场景，只要根据夹持工件的材质特性调整夹持力大小、更换对应材质的钳口垫片，就能适配多种不同材质工件的夹持需求。安装时需要注意，固定钳身的安装平面要保证平整，若工作台面存在凹凸不平的情况，需要在钳身底部加垫调整垫片，避免钳身被螺栓压紧后出现整体变形，导致导向滑轨卡滞、钳口平行度超差的问题；日常使用过程中，需要定期在导向滑轨、丝杠螺纹处加注润滑脂，减少运动部件的磨损，避免铁屑、粉尘进入配合间隙造成运动卡滞，每次作业完成后要及时清理钳身、钳口缝隙处残留的切屑、油污，避免杂质堆积影响后续的夹持精度。
