创意胶合板激光切割休闲座椅设计

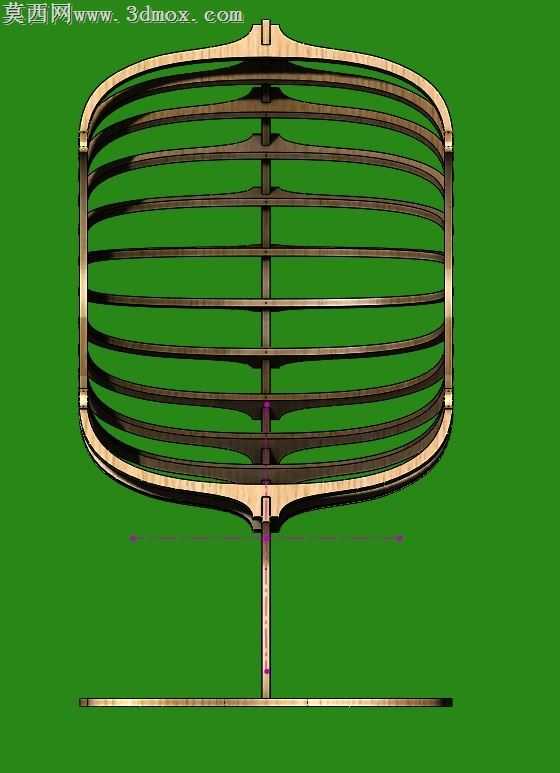

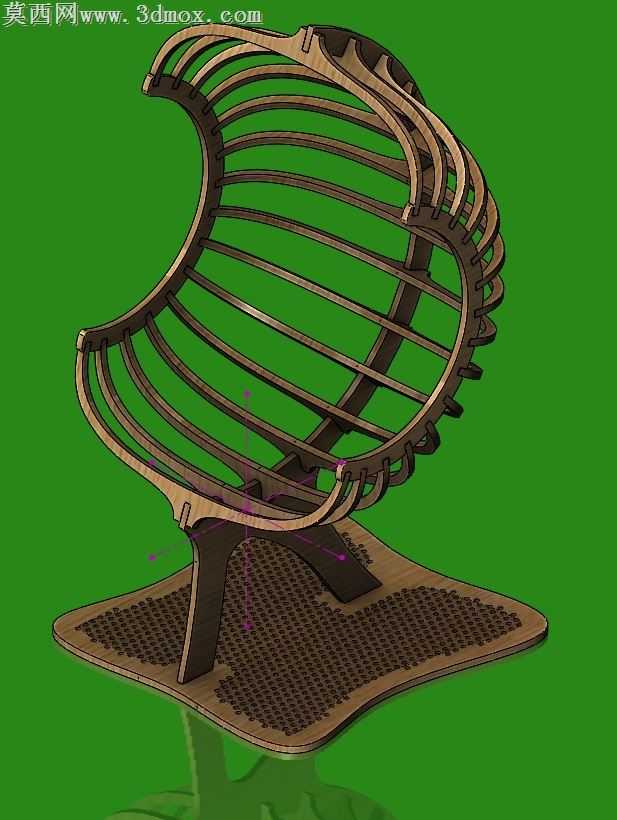

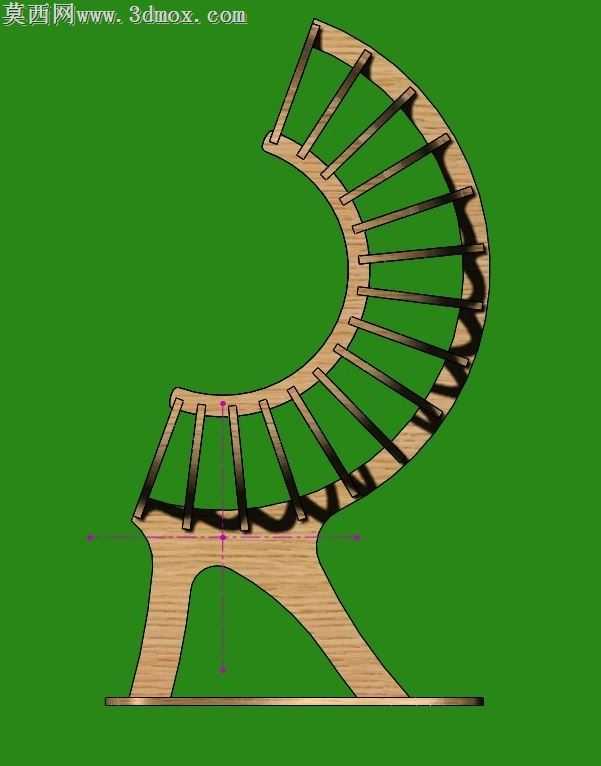

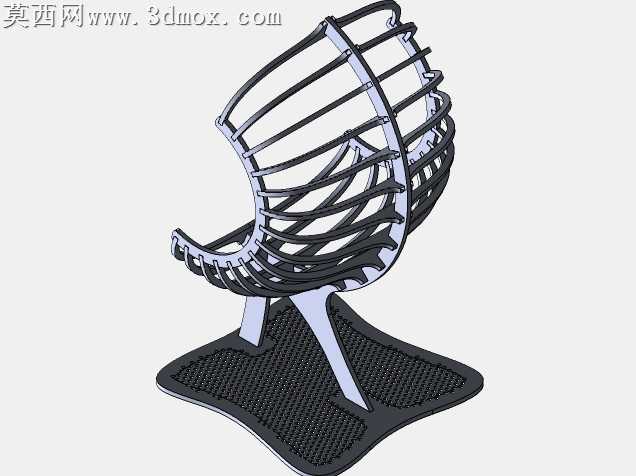

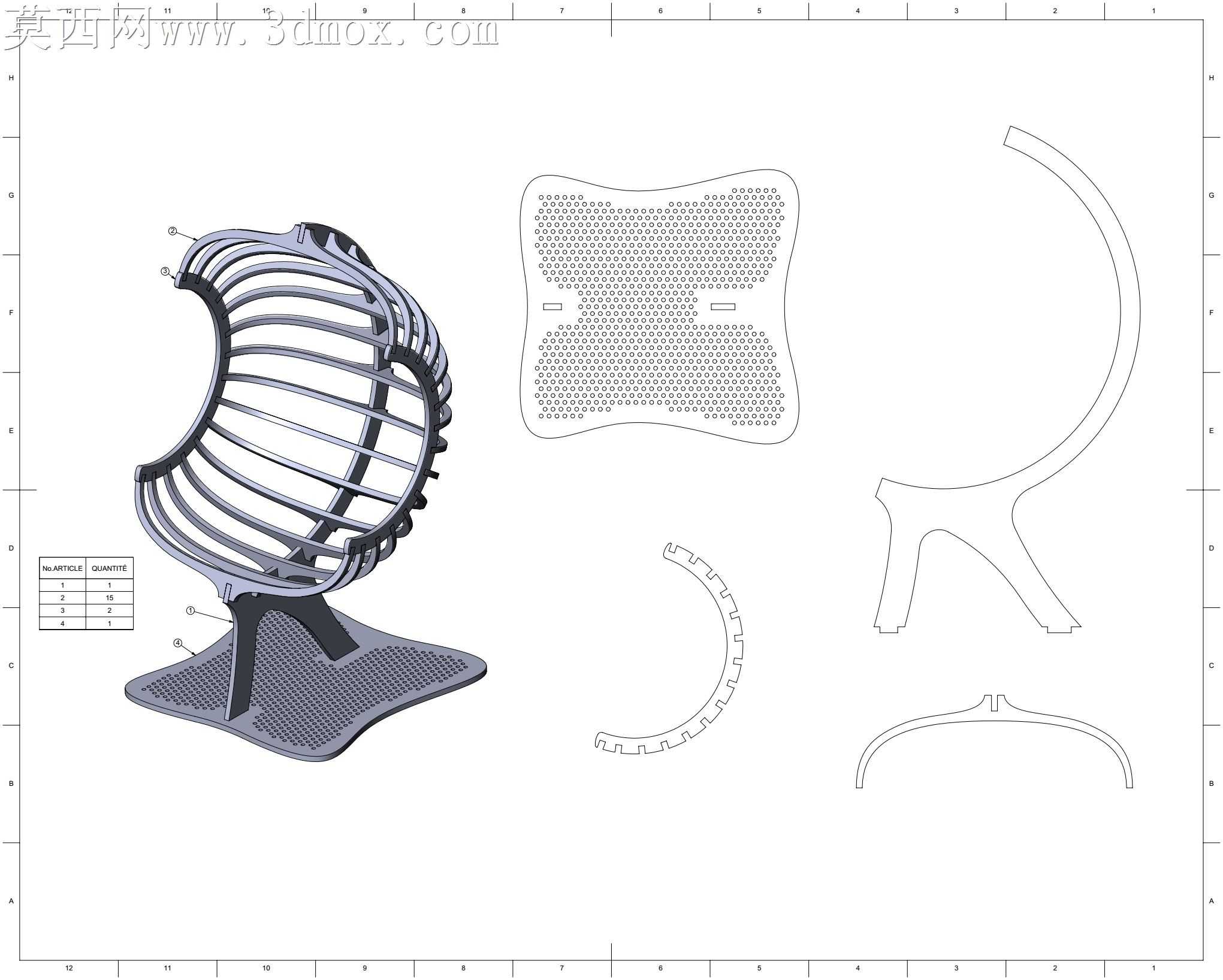

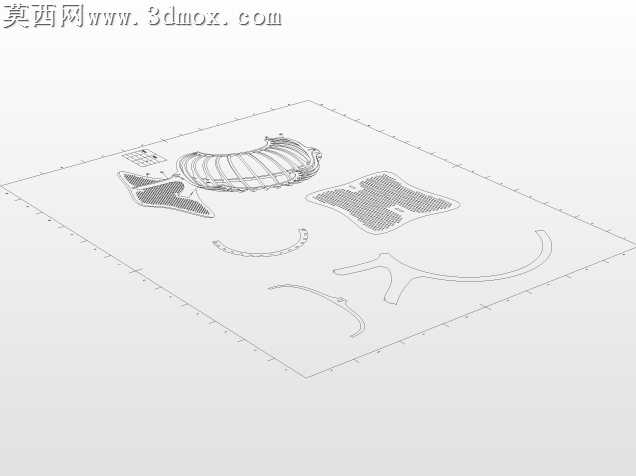

这次做这个激光切割椅的建模，完全是从加工适配的角度切入的，毕竟要适配3毫米胶合板的激光切割工艺，所有结构都得顺着平板下料的逻辑来，不能搞那种需要多轴铣削的复杂曲面。最开始画草图的时候，本来想把靠背的肋条做的更密一点，后来算料的时候发现太密的话不仅切割耗时翻倍，组装的时候相邻肋条的卡槽对位容错率会特别低，稍微有点切割误差就卡不进去，索性把肋条间距调整到18毫米，既保留了通透的流线感，又给加工误差留了0.1毫米的配合余量。坐面的曲面其实是顺着人体坐姿的腰背曲线扫出来的，最开始用放样做的时候，边缘的曲率转折太硬，切出来的板件边缘会有锐角，不仅坐的时候硌腿，组装的时候也容易划手，后来把所有外边缘的曲率都做了R3的圆角过渡，而且每根肋条的轮廓线都做了共线检查，确保所有板件摊平之后都是无重叠的单一面，激光走刀的时候不会出现重复切割的烧边问题。底座的支撑结构最开始想做四个支脚，后来模拟受力的时候发现单侧受力的时候外侧支脚容易翘边，索性改成了一体化的异形平板底座，表面做了镂空的网格纹理，既减轻了整体重量，又能增加底座和地面的摩擦力，网格的尺寸特意设成了6毫米见方，刚好是3毫米胶合板激光切割的最小稳定镂空尺寸，再小的话切割的时候小方格容易被激光烧穿变形。装配的卡槽全部做了等宽设计，宽度严格卡3.1毫米，比板材厚度多0.1毫米的间隙，组装的时候不用涂胶就能靠过盈配合卡紧，后期想拆解收纳也方便，最开始在肋条和侧边框的连接位置，本来想做外露的榫头，后来发现外露榫头影响整体的流线感，就把卡槽改成了半隐式的，从外侧完全看不到拼接缝隙，视觉上更像一个完整的曲面壳体。材质调试的时候特意选了浅胡桃木的胶合板纹理，把纹理方向顺着每根肋条的长度方向走，渲染的时候把粗糙度调到0.7，避免太亮的反光抢了结构本身的线条感，底座的网格部分特意加了一点轻微的倒角高光，模拟激光切割后边缘的轻微碳化质感，让渲染效果更贴近实际加工出来的成品状态。做缩放适配的时候特意把所有卡槽的比例和板材厚度做了参数化关联，不管把模型缩到多大做摆件，还是放大做成人尺寸的座椅，只要对应调整板材厚度参数，所有配合位都能自动适配，不用重新挨个调整卡槽尺寸，这点对于激光切割类的拼装模型来说特别实用，不用每次改尺寸都重新核对配合间隙。
