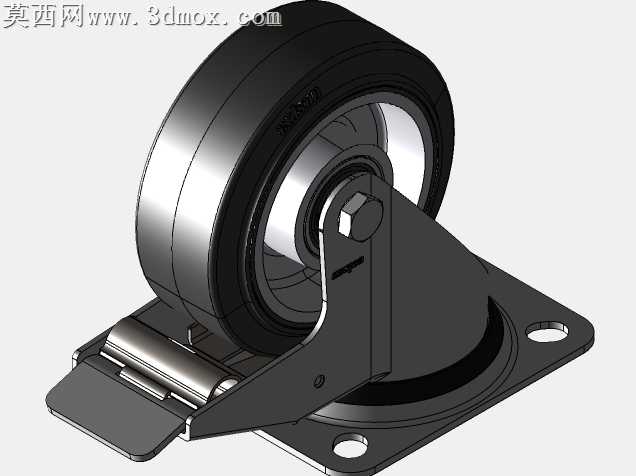

100mm总锁止万向脚轮结构设计

做这个脚轮模型的时候，最先卡壳的是旋转支架和顶板的配合间隙，一开始按常规五金件留0.2mm间隙，渲染的时候总觉得支架晃动感太强，后来翻了实际工业脚轮的装配公差，把回转副的径向间隙压到0.08mm，既保留万向转动的活动量，又不会在静态展示时出现松垮的视觉效果。轮体部分一开始想直接做一体轮，后来考虑到实际产品是铝轮毂加橡胶胎面的组合结构，特意把轮毂和胎面拆成两个独立实体建模，胎面和轮毂的贴合面做了0.15mm的过盈配合量，对应实际生产里橡胶胎热套装配的工艺逻辑，胎面侧面的防滑纹理一开始做的是等距环形槽，后来比对真实脚轮的胎面纹路，改成了带微小错位的斜向细纹，渲染的时候橡胶材质的漫反射效果会更自然，不会出现整圈反光死板的问题。锁止踏板的结构是最费心思的部分，一开始把踏板的铰接轴做在支架外侧，后来发现实际踩下的时候会和安装底板的边缘干涉，反复调整了铰接点的位置，把踏板的翻转行程控制在25度，刚好能在踩到底的时候同时卡住轮面和旋转支架，实现总锁止的功能，踏板表面的防滑凸点一开始做的太密，渲染的时候会出现噪点，后来调整成间距3mm的圆弧凸点，既符合实际冲压件的成型逻辑，光影下的质感也更真实。材质调试的时候，铝轮毂一开始用了亮面金属材质，后来想到工业脚轮的轮毂都是压铸铝做了哑光氧化处理，把金属粗糙度调到0.4，加了极细微的颗粒质感，橡胶胎面特意调了邵氏65度对应的材质反光度，不会像软橡胶那样发黏，也不会像硬塑料那样反光过强。顶板的安装孔特意做了沉孔结构，对应实际安装时螺栓头埋入的需求，支架的折弯处做了R2的圆角，符合钣金冲压的工艺要求，没有做尖锐的直角，避免实际生产时出现应力集中的问题。整个模型没有做多余的装饰结构，所有特征都对应实际脚轮的功能需求，不管是用来做设备配套的组件展示，还是做五金件的结构实训参考，都能直接对应实际生产的结构逻辑，不会出现建模和实物脱节的问题。
