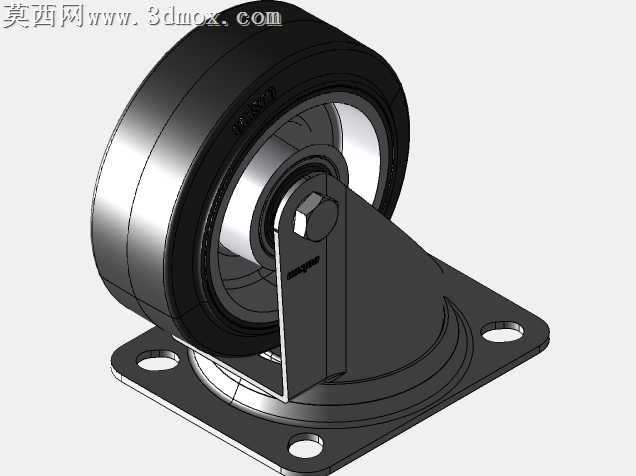

100mm万向旋转叉脚轮三维结构设计

做这个脚轮模型的时候，最先卡壳的是旋转叉和顶板之间的回转配合间隙，一开始直接把叉架的回转凸台和顶板的沉孔做了零间隙贴合，转起来总觉得发涩，后来翻了实物的装配公差要求，特意在凸台外壁留了0.12mm的配合间隙，还在凸台下端加了一圈藏润滑脂的环形凹槽，毕竟实际使用里这个位置要长期承受径向和轴向的复合载荷，没有储油结构用不了多久就会卡顿。轮体部分的曲面处理没走捷径，一开始想直接用旋转特征扫出整个轮子，后来发现橡胶胎面和铝轮毂的结合处有一圈嵌入式的卡合台阶，要是直接做整圈旋转，胎面和轮毂的装配干涉根本消不掉，干脆把轮毂的轮缘部分做了向内收的3度拔模斜度，胎面的内圈对应做了同角度的贴合面，装的时候刚好能卡紧，不会出现胎面和轮毂相对滑动的问题。中间的轴承位也没随便画个圆孔应付，特意查了标准深沟球轴承的安装尺寸，轴承外圈和轮毂内孔做了基轴制的过渡配合，内圈和穿轴的间隙留了0.05mm，还在轴承外侧加了薄挡片的安装位，防止轮子转动的时候轴承窜出来。材质调试的时候花了点心思，铝轮毂部分没直接用亮面金属材质，特意加了一点点细微的拉丝纹理，粗糙度调到0.8左右，还原实际压铸铝轮毂的哑光金属质感，橡胶胎面部分把漫反射颜色调到深炭黑，加了极细微的颗粒凹凸贴图，高光压得很低，避免出现塑料感的亮面反光，金属支架部分做了发黑处理的材质效果，边缘位置特意留了一点点磨损的高光细节，更贴近工业配件的真实质感。顶板的四个安装孔没随便打个通孔，孔位周围做了1mm的沉头深度，刚好容纳内六角螺栓的头部，装到设备底板的时候不会出现螺栓头凸出来硌到支架的问题。旋转叉的侧板和顶板连接的位置，特意加了两条加强筋，一开始没加筋的时候做受力模拟，叉架在150kg额定载荷下侧板形变量超过了0.3mm，加了筋之后形变量直接降到0.08mm以内，完全满足承重要求，而且筋的位置特意避开了回转路径，不会影响轮子360度旋转的顺畅度。整个模型所有配合面都做了倒角处理，没有尖锐的直角边，不管是后续做3D打印验证还是开模生产，都不会出现应力集中的问题，连轮面的细微防滑纹理都做了等距的环形凹槽，既还原了实物的防滑效果，也不会因为纹理太密导致建模面数过高影响后续装配调用。
