多规格塑料线缆固定夹三维结构设计

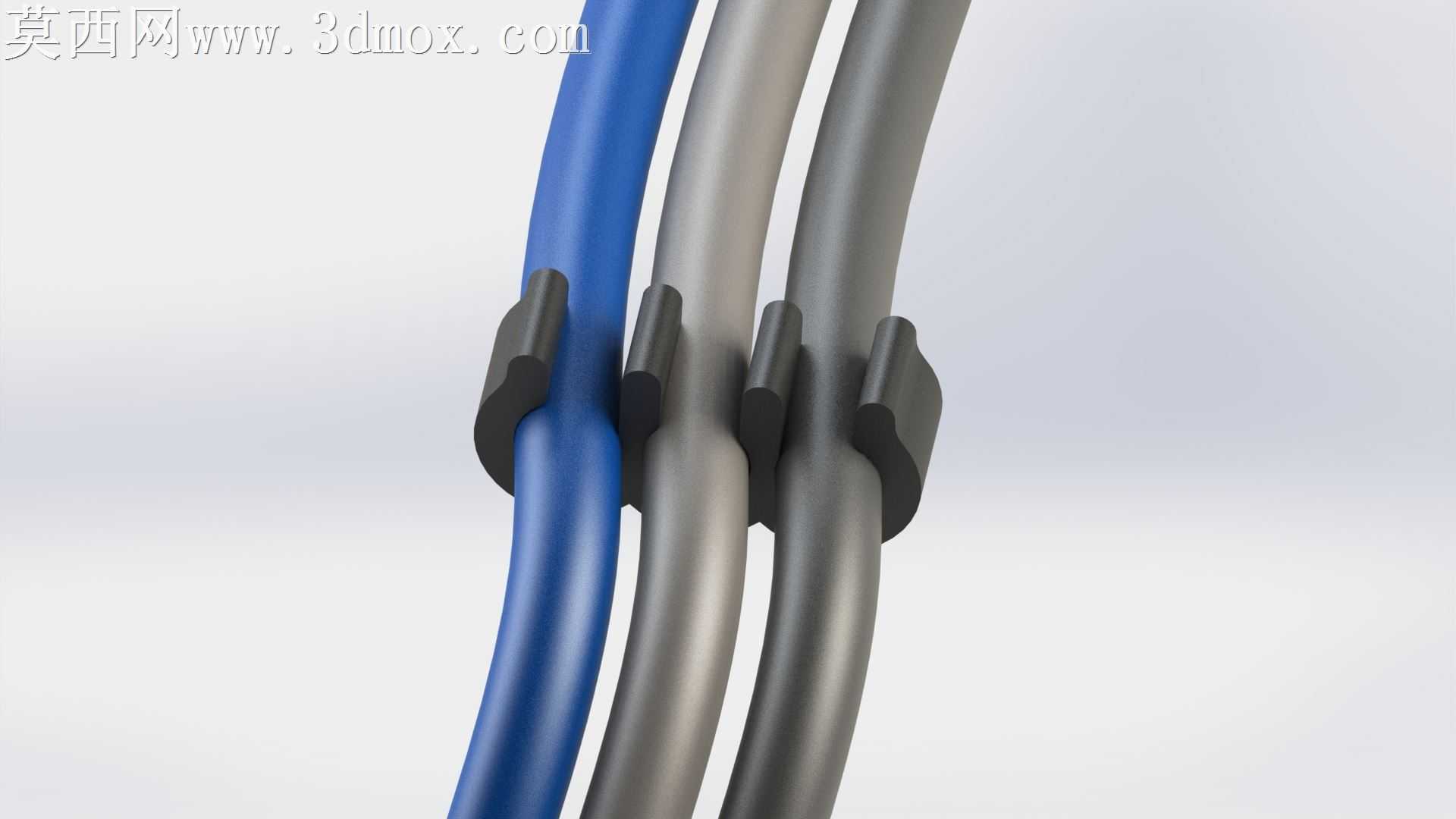

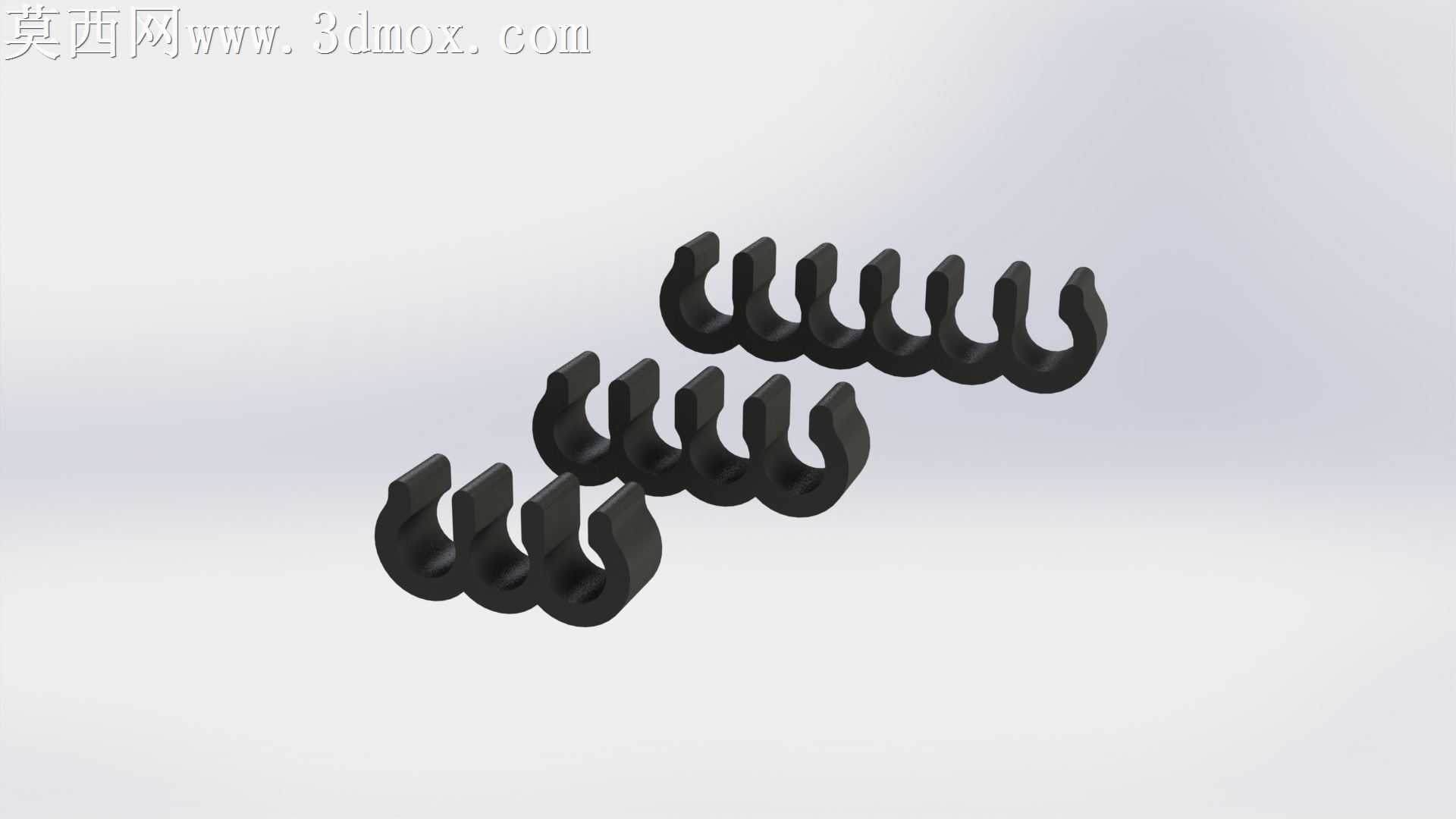

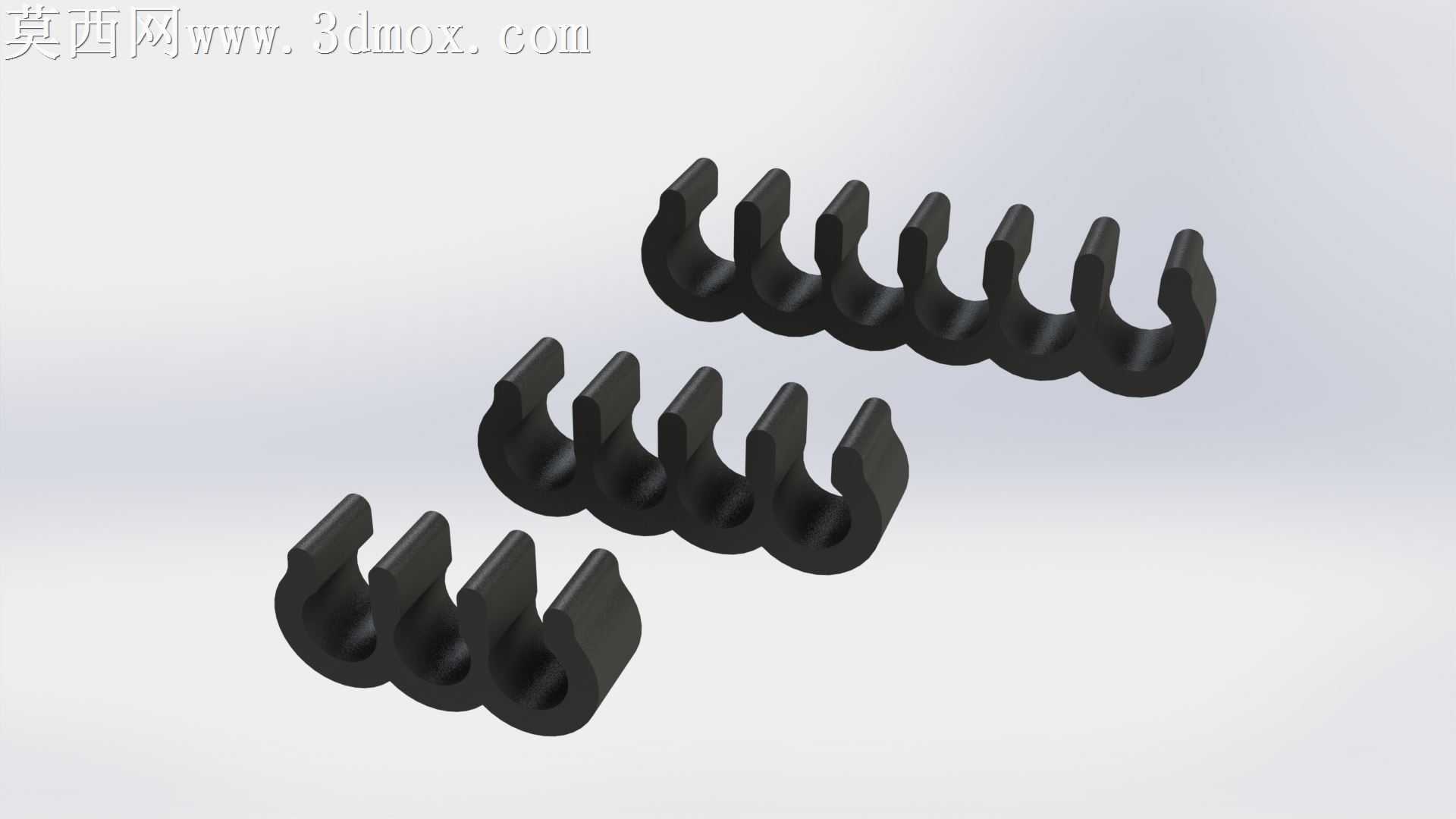

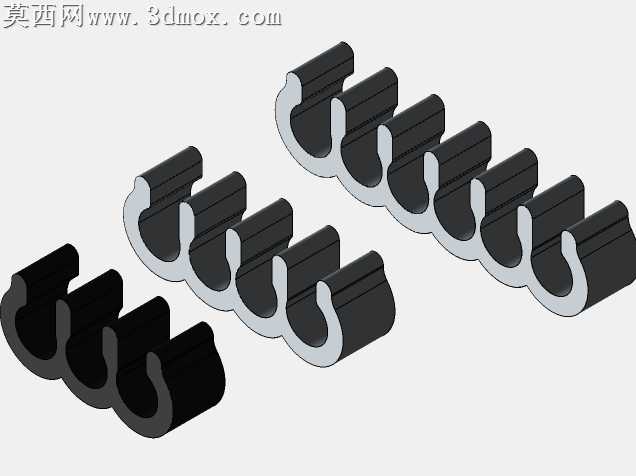

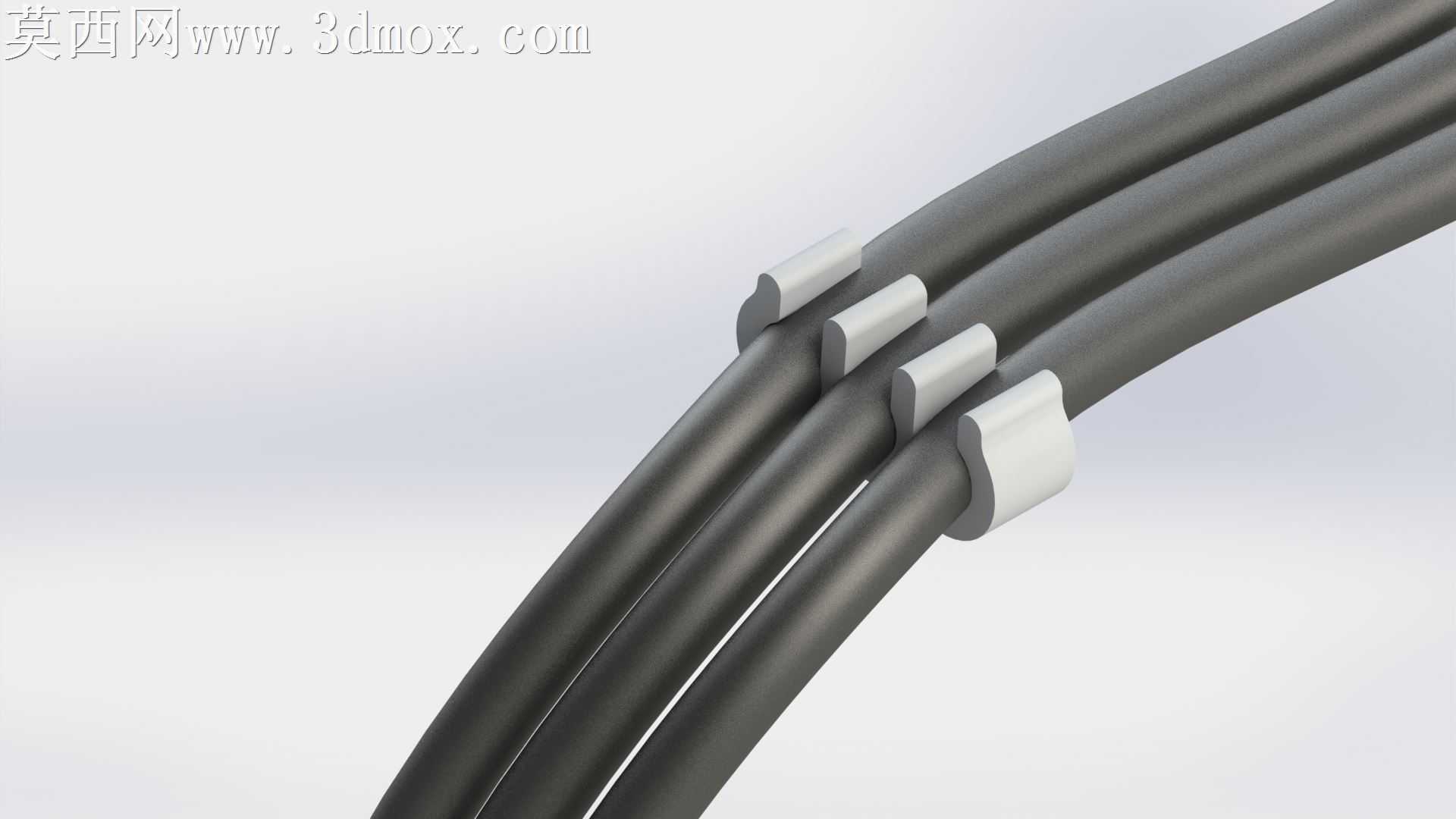

做这个塑料多线夹的时候，最先考虑的是日常布线场景里的实际痛点——常见的单孔线夹只能固定单根线缆，多根线并排走的时候要挨个打钉固定，不仅费工时，线与线之间还容易错位缠绕，所以建模一开始就敲定了连体式多卡位的结构思路。曲面处理上最费心思的是卡线的弧形卡口部分，一开始画的是正圆弧，试装配的时候发现不同线径的线缆卡入要么太松容易滑脱，要么太紧卡进去会把线皮压出永久压痕，后来反复调整弧面的曲率，把卡口内侧改成带微小预紧变形量的渐开弧面，卡口顶端做了15度的导入斜角，不管是3mm还是6mm线径的线缆，顺着斜角一推就能卡进去，弧面贴合线皮的同时不会过度挤压绝缘层，还能靠塑料本身的弹性提供足够的抱紧力，不会因为设备运行的轻微震动松脱。结构取舍的时候特意把相邻两个卡位之间的连接筋做了加厚处理，一开始为了省料把连接筋做的很薄，模拟受力的时候发现单根线缆拉扯的时候，连接筋容易出现应力发白的情况，加厚到1.2mm之后，再在筋位和卡座的连接处做了R0.8的圆角过渡，把集中应力分散开，就算单根线受到50N的拉扯力，整个夹体也不会出现断裂变形。装配逻辑上没有做额外的锁附结构，卡座背面留了标准的粘贴胶位和螺丝过孔，既可以用背胶直接粘在墙面、设备壳体内壁光滑面上，也可以用自攻螺丝锁在粗糙的机柜板面上，两种安装方式不用额外改模，适配不同的安装场景。材质调试的时候选了常用的PA66尼龙材质，渲染的时候特意把塑料表面的哑光质感调出来，卡口边缘做了一点点脱模斜度的细节还原，光影调试的时候特意打了侧光，把卡线弧面的贴合感、连接筋的厚度细节都凸显出来，能直观看到夹体和线缆的配合状态。这个设计的实用点在于可以同时固定3到4根不同线径的线缆，不管是家用墙面网线电线整理，还是工业设备内部的布线固定，都能一次装夹完成，不用挨个排布线夹，而且整个模型做了壁厚均匀处理，注塑生产的时候不会出现缩水印，3D打印打样的时候也不用加太多支撑，拆完支撑卡口位置不用二次打磨就能直接用，不管是做小批量生产还是自己打印家用都很合适。
