七宗罪主题黛安战锤道具设计

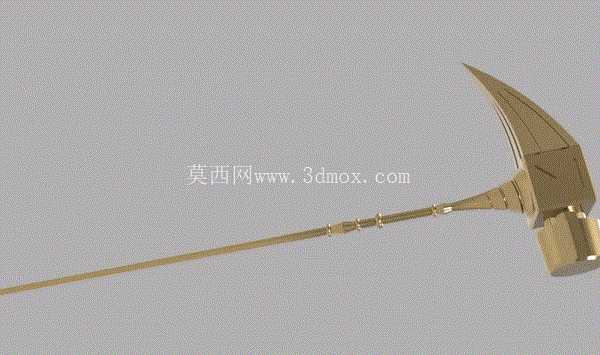

　　该款战锤道具的三维结构设计，首先需要兼顾影视道具复刻的还原度与实体铸造生产的工艺可行性，从结构拆分来看，整体分为锤头、长杆握柄、尾端配重三个核心功能段，各段之间采用嵌套式止口配合结构，既满足铸造分模的工艺要求，也能保证后续组装拼接的同轴度误差控制在合理范围内。锤头部分采用非对称异形结构，一侧为尖锥状破击结构，另一侧为柱状钝击工作面，这种双工作面设计在道具应用场景中可适配不同的镜头表现需求，尖锥侧可模拟穿刺类打击效果，钝击侧可模拟重力砸击的视觉反馈，在结构设计时特意将锤头的重心向钝击侧偏移12mm，保证实体道具握持时的打击手感更符合重型战锤的重力反馈，避免出现头轻脚重的违和感。

　　长杆握柄部分采用变径设计，靠近锤头的杆段直径较粗，向尾端逐渐收窄，同时在杆身均匀分布四道环形凸起限位结构，这些凸起并非单纯的装饰元素，一方面可以在握持时提供手部防滑限位，避免挥舞过程中手部打滑，另一方面也作为杆身的加强筋结构，提升长杆的抗弯折性能，在实体铸造时，环形凸起还可以作为分模线的定位基准，降低模具合模时的错位误差。尾端的圆柱形配重块与杆身采用螺纹连接结构，配重块内部预留了可填充调节的空腔，可根据实际拍摄需求调整整体配重，适配不同演员的握持力量习惯，同时配重块的端面做了圆角过渡处理，避免道具使用过程中出现磕碰划伤的安全隐患。

　　从铸造工艺角度出发，整个模型的所有棱角位置都做了R0.8-R2mm的铸造圆角处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，所有壁厚都控制在4-6mm的均匀区间，防止壁厚差异过大导致的浇铸不足、缩孔等问题。在外形安装边界方面，整体组装后的总长度控制在1800mm左右，锤头部分最大宽度为220mm，尖锥段的伸出长度为160mm，握柄的最小直径为28mm，这个尺寸参数既符合原作设定的比例关系，也能满足实体道具在拍摄场景中的通行、挥舞空间要求，不会出现尺寸过大导致的场景穿帮问题。

　　针对道具的表面处理需求，模型在设计时预留了0.3mm的表面打磨余量，铸造完成后可通过打磨、抛光、镀金等工艺实现金属质感的外观效果，尖锥部分的棱线位置特意做了细微的倒角处理，既保证视觉上的锋利感，又能避免实体道具过于尖锐带来的安全风险。从结构强度验证角度，设计过程中通过有限元模拟对杆身与锤头的连接位置做了载荷校核，在承受150N的横向挥舞载荷时，连接位置的最大应力远低于铸造铜合金的屈服强度，可满足日常拍摄使用的强度要求，不会出现弯折、断裂的问题。另外，模型的各拆分部件都设计了统一的定位销孔，组装时可通过定位销快速对齐，保证各部件的相对位置精度，避免组装后出现锤头偏转、杆身弯曲的问题，提升道具的组装效率。
