9英寸复古辐条式木制越野车轮结构

这类9英寸辐条式木制车轮，最早可追溯到非铺装路面通行的轻型越野载具设计逻辑，在当下的复古全地形小车、户外休闲越野装备、影视道具载具、特色文旅观光车的行走系统中仍有大量应用场景，区别于常规充气橡胶轮，木制辐条轮在低载荷非铺装路面通行时，自身结构的微形变能吸收部分路面颠簸，同时复古外观能匹配特定场景的视觉需求，很多定制化小型越野载具、仿古越野道具车都会选用这类轮组作为行走部件。

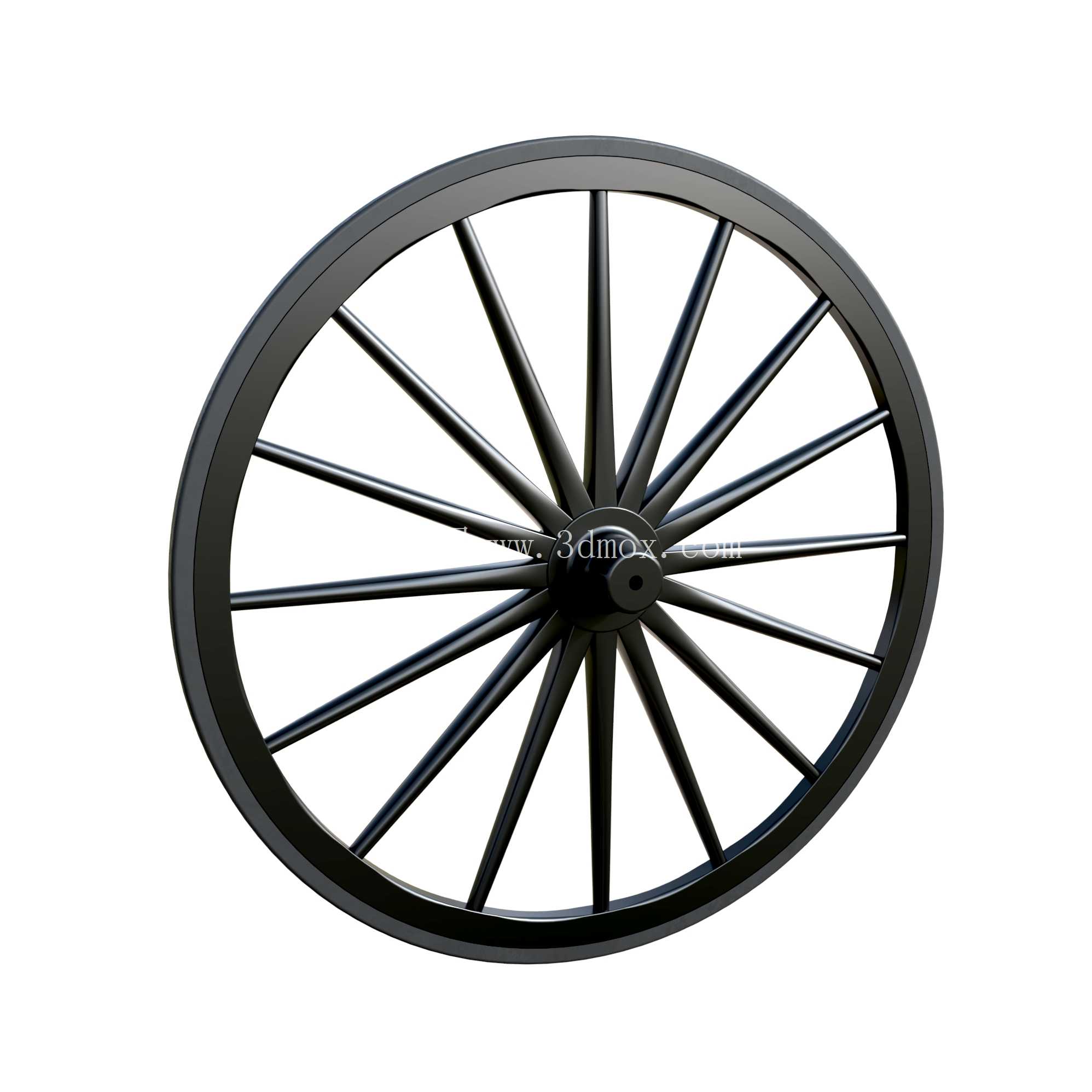

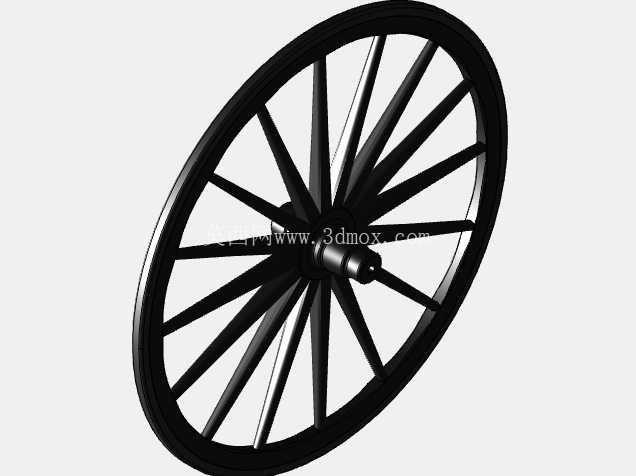

从结构设计逻辑来看，整个车轮采用等距辐射排布的直辐条设计，18根辐条沿轮毂中心呈放射状均匀分布，每根辐条的截面做了渐变处理，靠近轮毂端的截面尺寸更小，靠近轮辋端逐步加宽，这种变截面设计一方面能降低轮组整体转动惯量，让车轮在低速越野场景下转向更灵活，另一方面能优化辐条的受力路径，轮辋受到地面冲击时，载荷能沿辐条均匀传导到中心轮毂，避免单根辐条应力集中出现断裂。轮辋采用整圈层压木制结构，截面为内窄外宽的梯形，外侧预留了安装防滑橡胶外圈的卡槽，内侧开有和辐条端部匹配的嵌槽，装配时辐条端部涂覆结构胶后压入嵌槽，再通过涨紧工艺调整每根辐条的预紧力，保证整个轮圈的圆度跳动控制在合理范围内。中心轮毂采用嵌套式金属轴套设计，木制轮毂主体内嵌耐磨金属衬套，衬套内孔和轮轴采用间隙配合，两端预留了卡簧安装槽，能限制车轮在轮轴上的轴向窜动，轮毂和辐条连接的位置做了锥形沉孔，辐条端部插入沉孔后通过楔形木销涨紧，不需要额外金属紧固件就能实现可靠连接，也避免了金属件和木材硬接触导致的木材开裂问题。

从安装边界尺寸来看，车轮整体外径为9英寸也就是228.6mm，轮辋宽度为32mm，中心轮毂的轴向长度为45mm，轴套内孔直径为12mm，适配市面上多数小型轻型载具的轮轴安装尺寸，轮组整体的转动偏心量控制在0.5mm以内，低速转动时不会出现明显的偏摆。安装时需要注意轮轴和轮毂衬套的同轴度，同轴度偏差超过0.2mm时会导致轮组转动卡滞，加速衬套磨损；辐条的预紧力需要均匀控制，单根辐条的预紧力偏差不能超过15%，否则会导致轮圈失圆，在颠簸路面行驶时出现辐条松动断裂的问题。

在实际使用场景中，这类木制辐条轮的适用载荷为单轮不超过80kg，适配最高行驶速度不超过25km/h的低速载具，不适合在高落差、尖锐碎石较多的极端越野路面使用，日常使用时需要定期检查辐条的涨紧度，轮辋表面做木蜡油浸涂处理，能避免户外潮湿环境导致的木材变形腐烂，金属轴套需要定期涂抹润滑脂，降低转动磨损。设计建模过程中，需要先确定轮圈的基准圆，再通过圆周阵列生成所有辐条的安装点位，每根辐条的空间角度需要和轮辋、轮毂的安装槽完全匹配，避免装配时出现干涉，轮毂内嵌的金属衬套需要和木制主体做过盈配合设计，过盈量控制在0.1-0.15mm，既能保证衬套不发生转动窜动，也不会涨裂木制轮毂主体。轮辋外侧的卡槽深度为3mm，安装橡胶外圈时不需要额外粘接，靠橡胶自身的弹性张力就能固定，更换维护时可以直接拆卸，降低后期维护成本。和同尺寸的金属辐条轮相比，木制轮组的整体重量降低了30%左右，低速行驶时的减震效果更优，同时外观质感更具复古风格，在定制化休闲越野载具、场景道具制作领域有不可替代的应用价值。建模时还要考虑木材的各向异性特性，辐条的纹理方向需要和受力方向保持一致，也就是沿辐条长度方向顺纹排布，这样能最大化发挥木材的抗拉强度，避免横纹受力导致的辐条折断，轮辋的层压结构需要采用交错纹理排布，抵消木材不同方向的形变差异，保证温湿度变化时轮圈的圆度不会出现过大偏差。
