小型休闲游艇船体结构三维设计

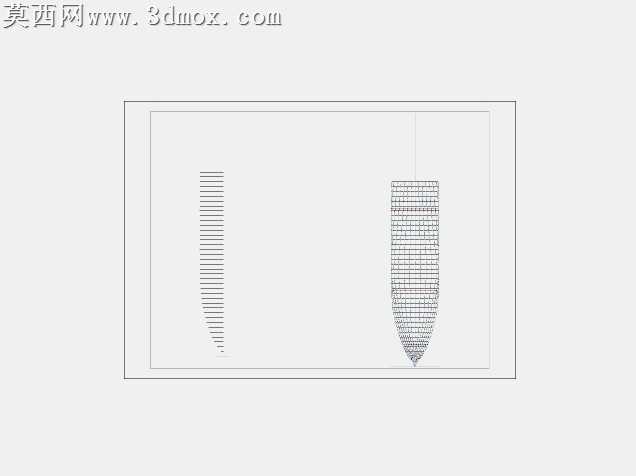

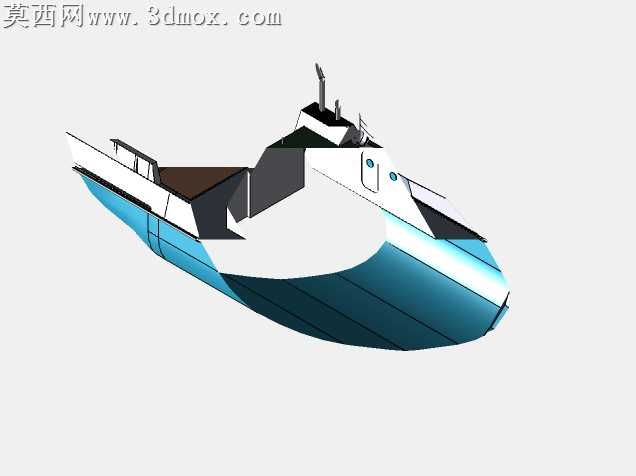

这次做小型休闲游艇的建模，是从曲面设计视角切入的，最开始画草图的时候就没想着照搬现成线型，毕竟是偏向近岸休闲使用的小艇，没必要追求竞速艇那种极端瘦削的V型底，反而要兼顾停泊时的稳性和低速航行的舒适性。最开始拉主船体曲面的时候，先定了艏部的入水角，没做太陡的倾斜，不然近岸浪小的时候反而容易拍底，船底的折角线位置反复调了三四次，一开始折角太靠上，做出来的模型吃水线位置看着别扭，把折角往下压了12%左右，刚好能让舷侧的曲面和船底顺滑衔接，不会出现生硬的棱线影响外观流畅度。做上层建筑的时候特意做了半剖的展示效果，能直接看到内部舱室的预留空间，驾驶舱的挡风玻璃曲面没做整块大弧面，而是拆成了两块带小倾角的曲面，一来是实际加工的时候热弯成型难度低，二来航行的时候能减少前方反光对驾驶员视线的干扰。烟囱和桅杆的位置没放在船体中轴线上，稍微偏了一点，给前甲板留出了足够的活动空间，舷边的防撞条做了内嵌式的凹槽，不是直接贴在船壳外面的凸起，建模的时候用曲面偏移切出槽位，后期装配橡胶防撞条的时候刚好能卡进去，不用额外打固定胶位。曲面缝合的时候最费时间的是艉部的过渡区域，一开始船底和艉板的衔接处出现了曲率突变，渲染的时候能看到明显的光影断层，把艉部的控制面多加了两条引导线，调整了控制点的权重，让曲面从船底的弧面平缓过渡到垂直的艉板，连带着把螺旋桨安装位的凸台也一起整合到曲面里，没做单独的拼接零件，减少后期装配的配合误差。材质调试的时候船壳用了亮面的蓝白双色烤漆，特意给曲面加了极细微的橘皮纹理，不是完全镜面的效果，更贴近真实游艇的漆面质感，甲板部分用了哑光的深棕色防滑材质，粗糙度调到0.4，渲染的时候能看到柔和的漫反射，不会出现过曝的高光点。驾驶舱的舷窗用了半透明的亚克力材质，加了10%的反射率，能隐约看到内部的操控台轮廓，又不会完全透过去显得内部空洞。整个模型没有做多余的装饰零件，所有外露的结构都是实际生产中会用到的功能件，比如船艏的系缆桩、舷侧的扶手，位置都按照人体工程学的操作范围排布，不会出现够不着或者磕碰的问题，做出来的模型不管是用来做方案展示，还是拆分零件做加工生产的参考，都能直接用，不用再做大幅度的结构调整。
