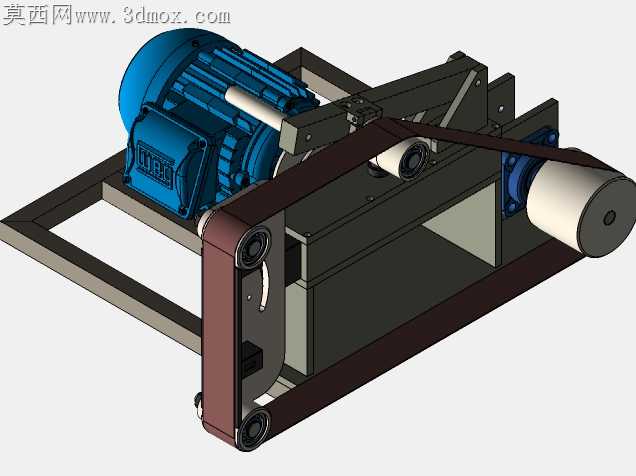

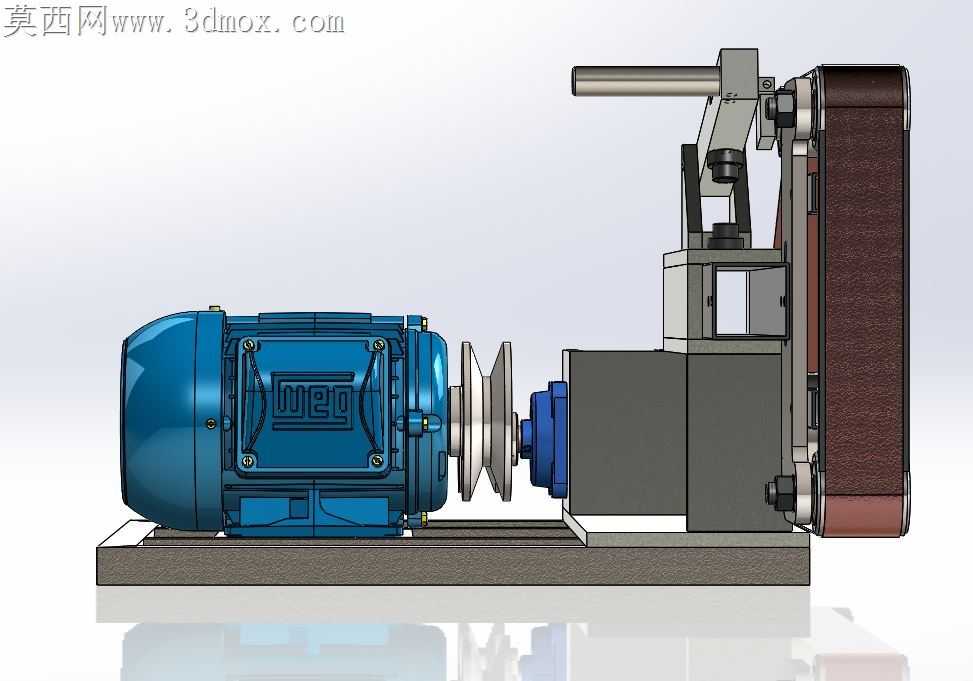

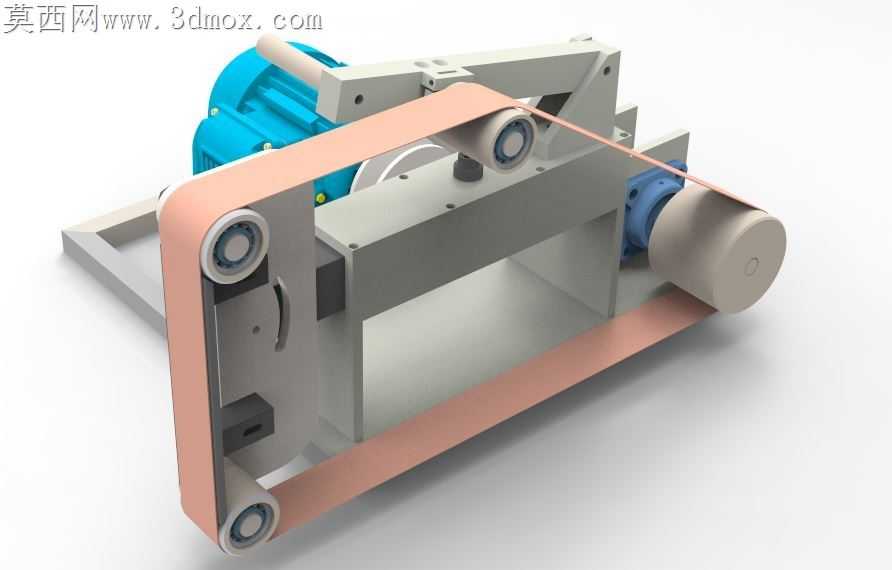

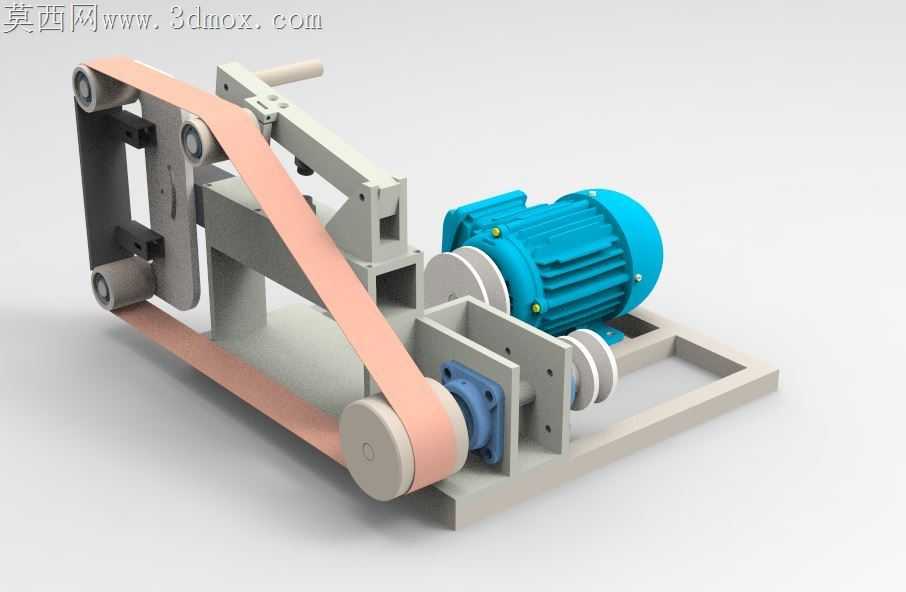

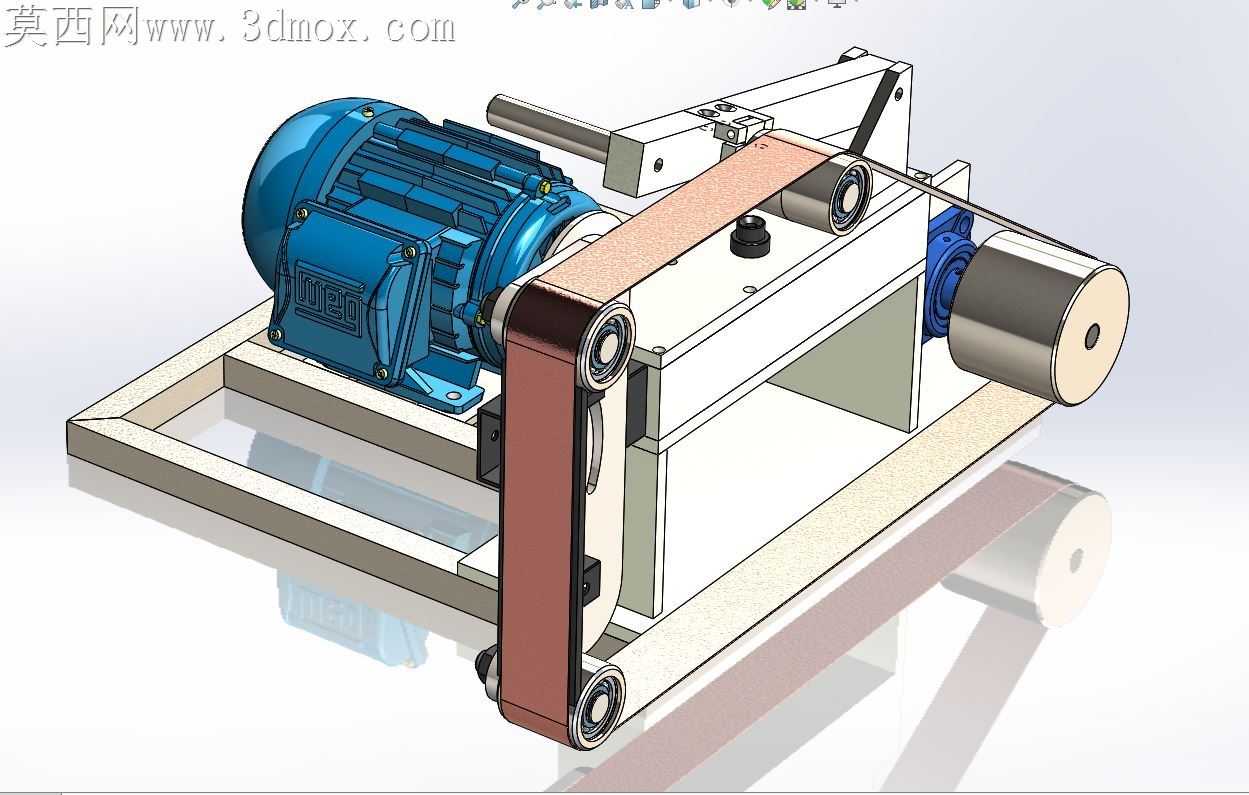

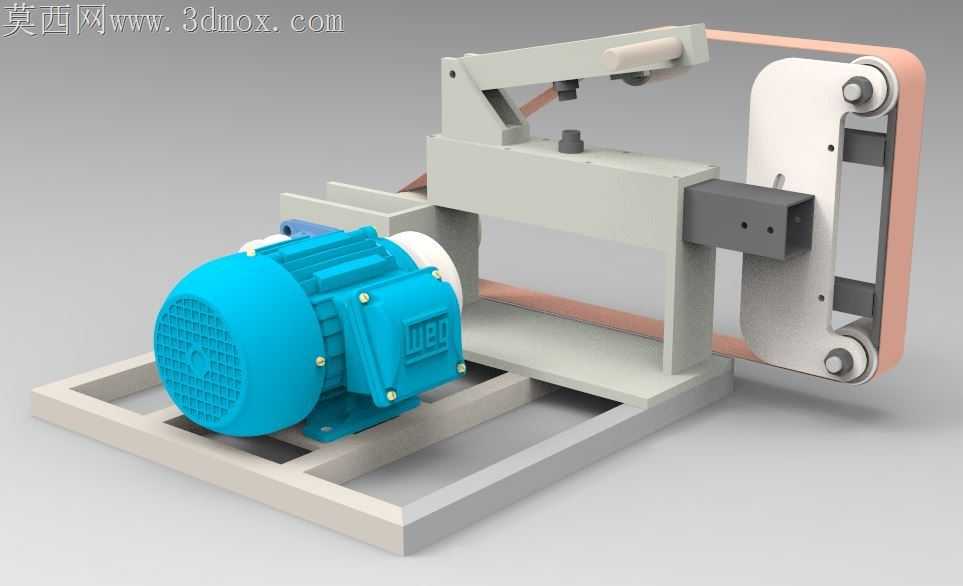

小型立式砂带磨削打磨设备结构设计

小型砂带打磨设备落地加工最容易踩的坑，是张紧结构刚性不足导致砂带跑偏、磨削震颤留振纹，这套结构在接触轮安装位做了偏心轴微调设计，不用额外加装复杂纠偏机构，靠轴端的锁紧螺母就能微调接触轮的轴向平行度，装配时不用反复配磨垫片，拧动偏心套就能把两轮平行度误差控制在0.02mm以内，从根源上避免砂带高速运转时往单侧窜动的问题。驱动电机直接通过螺栓固定在机架的下沉式安装槽里，槽位预留了0.5mm的调整间隙，套上传动带后靠顶丝微调电机位置就能把三角带张紧度调到合适区间，不用额外做电机张紧支架，既压缩了整机的横向占用空间，也避免了悬臂安装电机带来的运转共振，机架用方管拼焊而成，焊后做去应力处理再加工安装面，接触轮、张紧轮、驱动轮的安装座都在同一加工工序中完成铣削，同轴度和平行度靠机床精度保证，不用后期反复校形。张紧臂的铰接位用了带防尘盖的深沟球轴承，砂带打磨产生的金属碎屑、磨料粉尘不容易进入轴承滚道，延长铰接位的使用寿命，臂端的张紧弹簧刚度经过匹配，不会因为砂带受磨削反力就出现过度回弹，也不会因为张紧力过大扯坏砂带接口。接触轮选用橡胶包覆材质，硬度选邵氏60度，既能保证磨削时的接触刚性，又能有微量形变缓冲，打磨异形工件轮廓时能更好贴合曲面，不会出现硬接触导致的工件边角崩缺。从动轮做了中高鼓型设计，轮面中间比边缘高0.1mm，高速运转时砂带会自动往轮面中间归位，哪怕微调时平行度有微小误差，也能靠鼓型轮的自定心作用避免跑偏。整机的走线全部藏在方管机架的内腔里，外部没有裸露的线缆，打磨时飞溅的火花、磨屑不会烫坏线皮，操作位的扶手高度刚好适配普通人站立操作的手肘高度，长时间打磨也不容易出现手臂酸胀的问题。所有外露的紧固件都用了内六角圆柱头螺栓，螺栓头全部沉到安装座的沉孔里，不会有突出的棱角刮伤操作人员或者勾住砂带边缘，换砂带时只需要扳动张紧臂的快拆手柄，就能松开砂带快速更换，不用拧动多个螺栓，换带时间能压缩到十秒以内。
