全铝压制成型单槽带沥水台厨房水槽

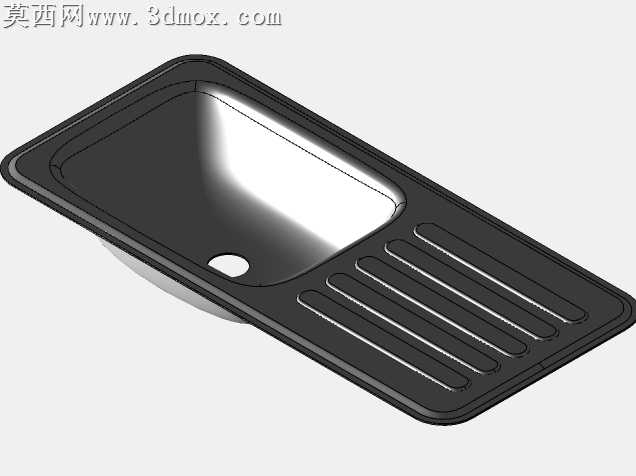

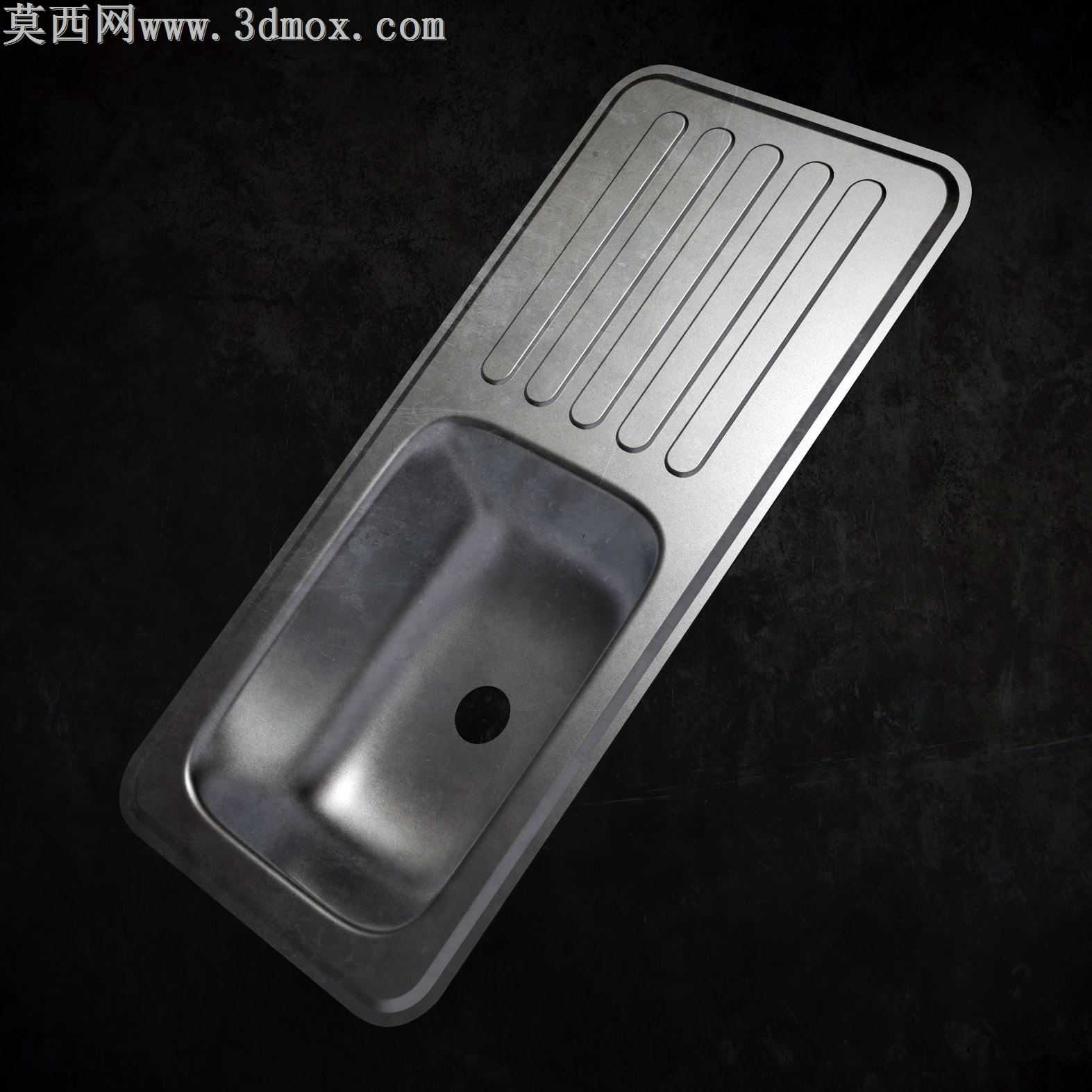

这次做这款单槽带沥水台的厨房水槽，是从加工适配的角度切入建模的，毕竟这类压铝件最容易踩的坑就是建模时没考虑冲压脱模的斜度，最后做出来的模具要么卡料要么拉裂坯料。一开始画轮廓的时候没直接拉个长方体掏洞，先把整个板材的延展率算进去了，全铝压制的话拉伸深度不能太陡，槽体内壁特意留了1.2度的拔模斜度，肉眼几乎看不出来，但压型的时候能让铝料顺着模腔顺滑流动，不会在转角处堆料起皱。槽体和侧边沥水台的衔接处没做尖锐直角，倒了R8的过渡圆角，这个数值不是随便选的，压铝的时候直角位置应力集中最容易开裂，R8的圆角刚好能让铝料在冲压时均匀延展，同时不会让衔接处显得臃肿。沥水台上的导流筋条也不是随便画的平行凹槽，每根筋条的深度从靠近槽体的位置向外侧逐渐收浅，两端都做了渐消面处理，不会在筋条端头出现冲压死皱，筋条的间距留了12mm，刚好能让碗碟底的积水顺着坡度流进槽里，不会在台面积水留水垢。槽底的下水孔位置特意往槽体后侧偏了15mm，没放在正中心，这样柜体下方装下水管的时候不会和柜门铰链、拉篮轨道打架，孔位周边压了一圈2mm高的凸台，装下水器的时候密封圈能压得更严实，不会出现渗水的问题。整个水槽的边缘做了3mm宽的压边，压边下方留了0.8mm的嵌槽，后期装台面的时候打玻璃胶能嵌在槽里，不会溢胶到台面上，也能避免胶层长期遇水发霉开胶。调材质的时候没直接给个哑光铝就完事，压制成型的铝件表面会有细微的拉伸纹理，特意在金属粗糙度里加了极细的同向拉丝噪点，反射强度调到0.3，不会像镜面不锈钢那样晃眼，更贴近真实压铝水槽的质感，光影调试的时候把主光源打在沥水台斜上方，能清晰看到筋条的导流走向和槽体的曲面过渡，暗部补了弱光把槽底的下水孔凸台细节显出来，不会黑成一团看不清结构。做这个模型的时候特意把所有壁厚统一成1.2mm，和实际量产的压铝水槽壁厚一致，没有出现局部过厚压不实或者过薄容易变形的问题，整个模型拆解开就是一块整板压型，没有多余的拼接零件，完全匹配一体冲压的加工工艺，不管是拿来做厨卫产品的方案演示，还是给模具厂做开模前的结构校验，都能直接用，不用再反复调整壁厚和拔模角度，省了很多前期改图的功夫。
