国际象棋棋子兵铸造模具结构设计

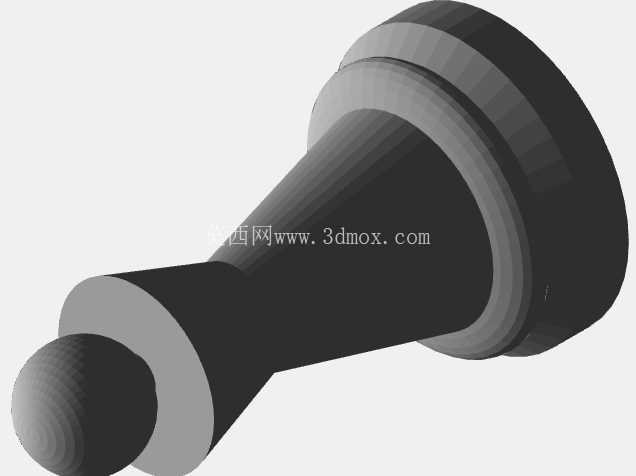

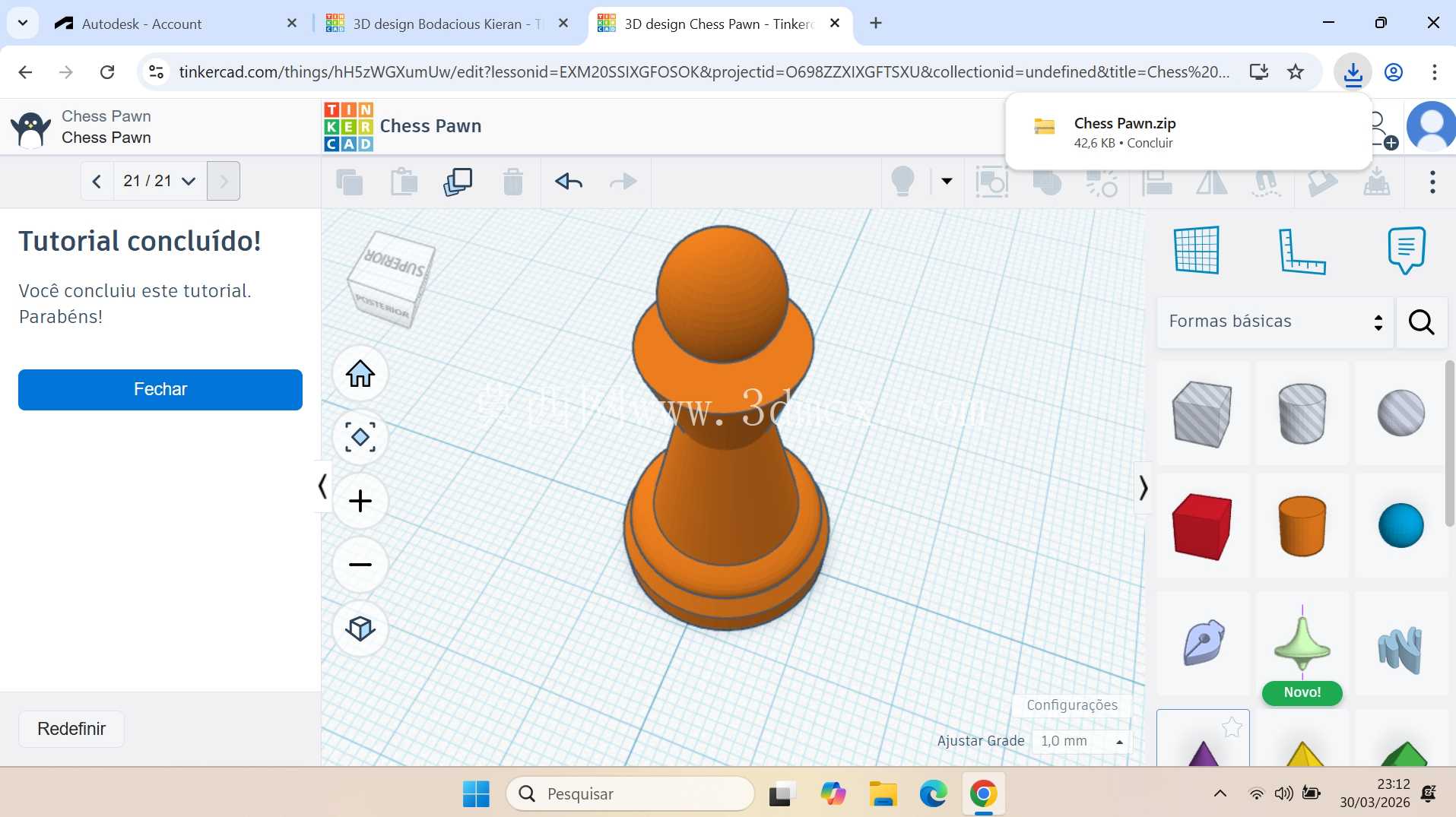

这套铸造模具对应的成型零件是国际象棋中的兵形棋子，从结构设计逻辑来看，首先要匹配棋子本身的外形特征：棋子整体为回转类结构，头部是半球形凸起，中段为带锥度的柱身，底部是带台阶的圆盘基座，这类对称回转件在铸造模具设计中，优先采用垂直分模的结构布局，分模面设置在底部圆盘的最大外径端面处，能够最大程度减少脱模时的结构干涉，避免成型后零件表面出现拉伤、错台的缺陷。

从实际生产应用场景出发，这类模具多用于小批量文创类金属棋子的砂型铸造或者低压铸造工序，模具的型腔表面粗糙度需要控制在Ra1.6以内，才能保证浇注后棋子表面无需过多打磨处理，直接进入后续的抛光、镀层工序。设计时首先要考虑金属液的充型流向，因为棋子头部的半球结构属于壁厚相对均匀但末端存在圆弧封闭的区域，浇注系统的内浇口需要设置在底部圆盘的端面位置，让金属液从下往上逐步填充型腔，避免头部位置出现卷气、冷隔的缺陷，同时在半球顶端的对应模具位置要设计直径0.8mm的排气塞，将充型过程中型腔内的空气顺利导出，减少铸件内部的气孔缺陷。

在安装边界的设计上，这套模具的上下模合模定位采用两个对角布置的圆柱销定位，销钉与销孔的配合公差选H7/m6，既保证合模时的定位精度，控制错模量在0.05mm以内，又不会因为配合过紧导致开模困难。模具的外形尺寸根据棋子的实际大小匹配，棋子总高控制在45mm左右，底部圆盘直径22mm，对应的模具型腔单边预留1.2mm的加工余量？不对，这类文创棋子如果采用精密铸造工艺，其实可以做到近净成型，只在分模面位置预留0.3mm的飞边打磨余量即可，不需要额外留过多加工量，减少后续机加工的工序成本。模架的外围尺寸设计为120mm*100mm*80mm，上下模厚度各40mm，足够承受低压铸造时的型腔内压力，不会出现模腔变形的问题。

从功能特性来看，这套模具除了基础的成型型腔之外，在底部圆盘的台阶位置特意做了0.2mm的脱模斜度，锥身段的脱模斜度控制在1°，头部半球因为是圆弧过渡，本身就具备自然脱模的条件，不需要额外追加斜度，避免破坏棋子的外形比例。设计过程中还要考虑铸件的收缩率，根据常用的铸造锌合金或者铝合金材料特性，线收缩率分别取1.2%和1.0%，在三维建模时提前将收缩量补偿到型腔尺寸中，保证冷却后的棋子尺寸符合设计要求，不会出现整体尺寸偏小的问题。

另外在模具的浇注系统设计上，横浇道采用梯形截面，深度6mm，宽度8mm，能够保证金属液充型时的流速平稳，不会因为流速过快冲刷型腔表面，造成模具过早磨损。直浇道的底部设计了缓冲窝，减少金属液对型腔底部的直接冲击，避免长期使用后型腔底部出现冲蚀凹坑，影响棋子底面的平整度。模具的开模结构采用简易的顶杆顶出，顶杆位置布置在底部圆盘的非外观面上，也就是圆盘的下端面靠近边缘的位置，一共布置3根直径3mm的顶杆，顶出力均匀分布，开模顶出时不会让铸件出现变形，同时顶杆痕迹留在棋子的装配贴合面，后续安装到棋座上时会被完全遮挡，不会影响棋子的外观质量。

在实际生产使用中，这套模具可以适配小型的低压铸造台，不需要复杂的配套设备，单次合模浇注的成型周期在2分钟左右，适合小批量定制类金属国际象棋的生产需求。设计时还特意将型腔的边缘做了R0.5的圆角过渡，避免热处理时模具出现应力集中开裂的问题，提升模具的使用寿命，正常维护下这套模具的使用寿命可以达到3万模次以上，能够满足中小批量的生产订单需求。建模过程中所有的回转特征都采用同轴度约束，保证棋子各段结构的同轴度误差在0.03mm以内，成型后的棋子不会出现偏心、歪斜的问题，放置在棋盘上时能够保持垂直稳定，不会出现倾倒的情况。
