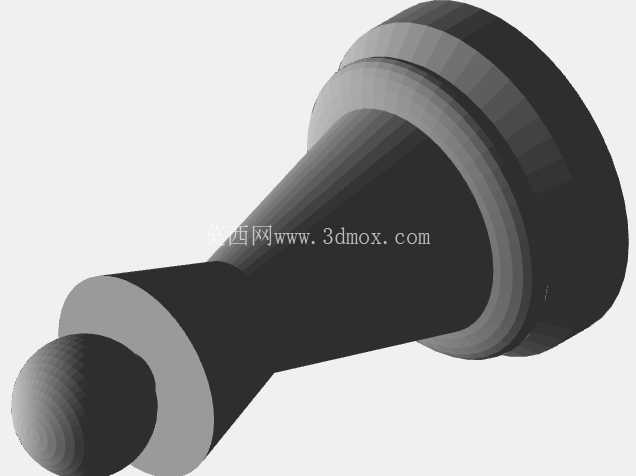

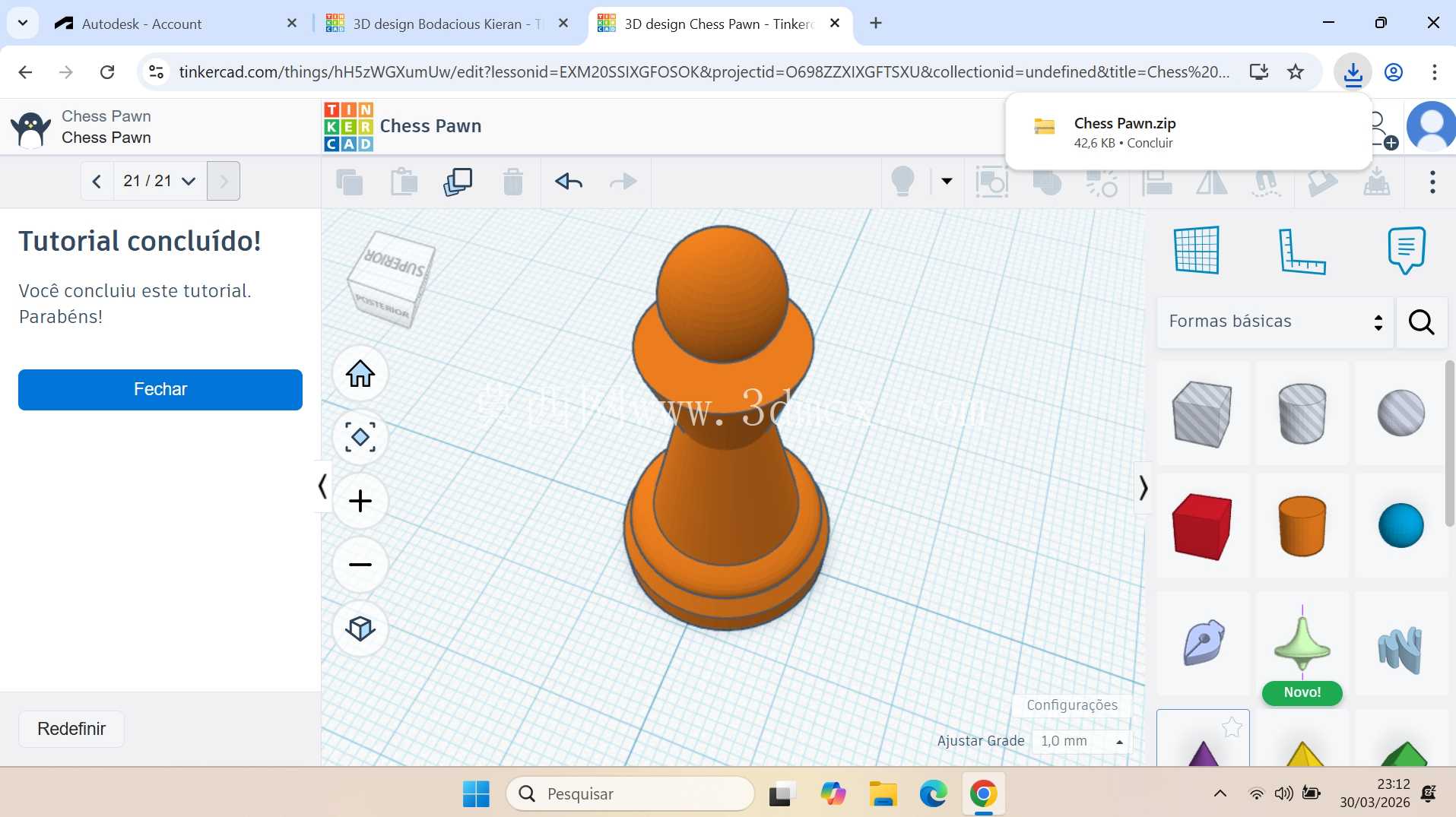

锥形带圆头定位销轴结构设计

　　这类带圆头的锥形销轴结构，在铸造模具的合模定位、砂芯固定工位中应用十分广泛，区别于常规圆柱定位销，其锥面导向特性能够抵消上下模合模过程中产生的小幅偏移量，降低合模时销孔对位的精度要求，减少砂型合模阶段的磕碰损伤。从结构功能来看，端部的半球形圆头是首要导向结构，合模时圆头先接触销孔倒角，顺着锥面自然滑入定位位置，无需操作人员反复调整模具对位角度，在批量铸件生产的流水线上，能够有效缩短单模合模的辅助时间，同时避免硬对位造成的销孔边缘砂型脱落，减少铸件飞边、错箱的缺陷概率。

　　锥段的锥度设计通常取1:50到1:20区间，具体匹配销孔的配合公差，锥面配合相比圆柱面配合，接触面积更大，定位锁紧后的抗剪切能力更强，能够承受铸造过程中砂型紧实、金属液充型带来的侧向冲击力，避免合模后出现模腔错位。尾部的大直径法兰台是轴向限位结构，合模到位后法兰端面与模具安装面完全贴合，控制销轴的插入深度，保证上下模的合模间隙均匀，同时法兰台也作为拆卸受力点，模具检修更换销轴时，可直接敲击法兰端面将销从安装孔中打出，不会损伤导向锥面和圆头工作段。

　　设计这类销轴时，首先要确定圆头的半径尺寸，需匹配销孔入口处的倒角尺寸，保证圆头能够顺利导入，不会卡在销孔倒角边缘；锥段的长度要根据模具的合模行程确定，保证合模过程中锥面有足够的导向行程，在上下模完全贴合前就完成径向定位校正；尾部法兰的直径要大于锥段大端直径2-3mm，厚度需满足敲击拆卸时的强度要求，避免反复敲击后法兰变形。安装边界上，销轴的安装孔需开设在模具模板的加强筋位置，避免安装孔距离模板边缘过近导致模板局部强度不足，销孔与销轴的配合面需做表面淬火处理，提升耐磨性能，因为铸造生产现场粉尘多、存在金属液飞溅的高温影响，配合面硬度不足会快速磨损，导致定位间隙增大，影响铸件尺寸精度。

　　实际生产中，这类锥形定位销常配套防尘套使用，避免合模过程中砂粒进入锥面配合区域，造成锥面划伤、定位卡滞的问题；相比圆柱销，锥形销的磨损补偿能力更强，长期使用出现轻微磨损后，只需将销轴向孔内多推入微小距离，就能消除配合间隙，延长定位组件的使用寿命，降低模具易损件的更换频率。在砂芯定位场景中，这类销轴还可作为砂芯的定位支撑，圆头结构不会刮伤砂芯表面，锥面能够自适应砂芯制作过程中产生的尺寸小幅偏差，保证砂芯在模腔内的位置准确，避免铸件出现壁厚不均的缺陷。结构建模过程中，需重点保证锥面与圆头的同轴度，同轴度公差控制在0.02mm以内，否则导向过程中会出现卡滞，法兰端面与销轴轴线的垂直度公差需控制在0.015mm以内，保证合模后法兰面完全贴合，避免销轴倾斜导致定位偏移。
