共轴双旋翼迷你遥控直升机结构设计

这款共轴双旋翼布局的小型遥控直升机，主要面向消费级航模玩具、青少年科创教具场景使用，可作为室内休闲飞行玩具、航模入门教学演示载体，也能用于微小型飞行器结构原理的具象化展示，帮助学习者直观理解共轴反桨旋翼的升力平衡、航向控制逻辑。从实际使用场景出发，这类小型遥控直升机对飞行稳定性、抗轻微碰撞能力有较高要求，设计过程中优先考虑了低空低速飞行的操控容错性，机身主体承力结构采用轻量化框架设计，在保证结构刚度的前提下尽可能降低整机自重，以此提升续航表现与悬停稳定性。

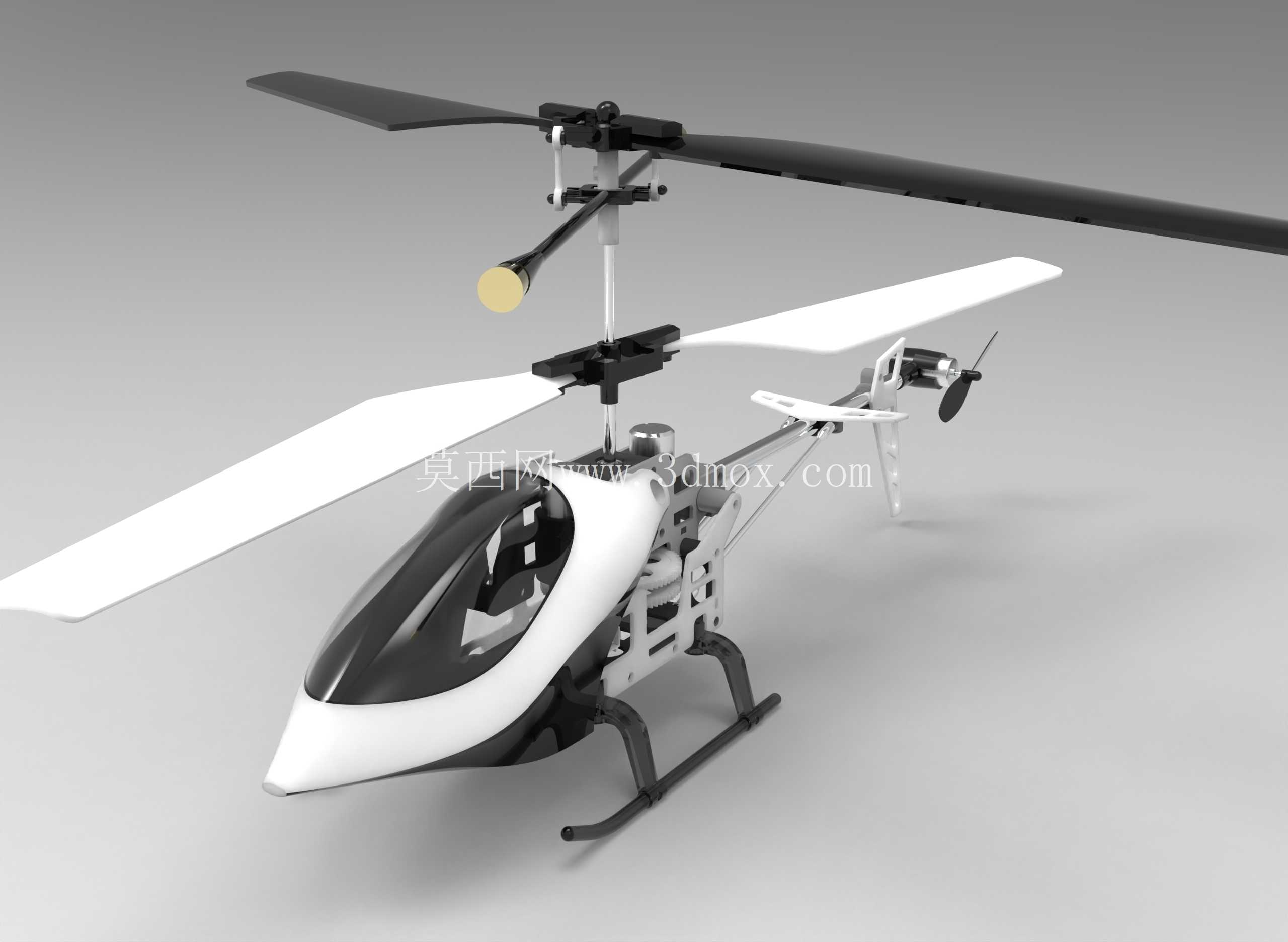

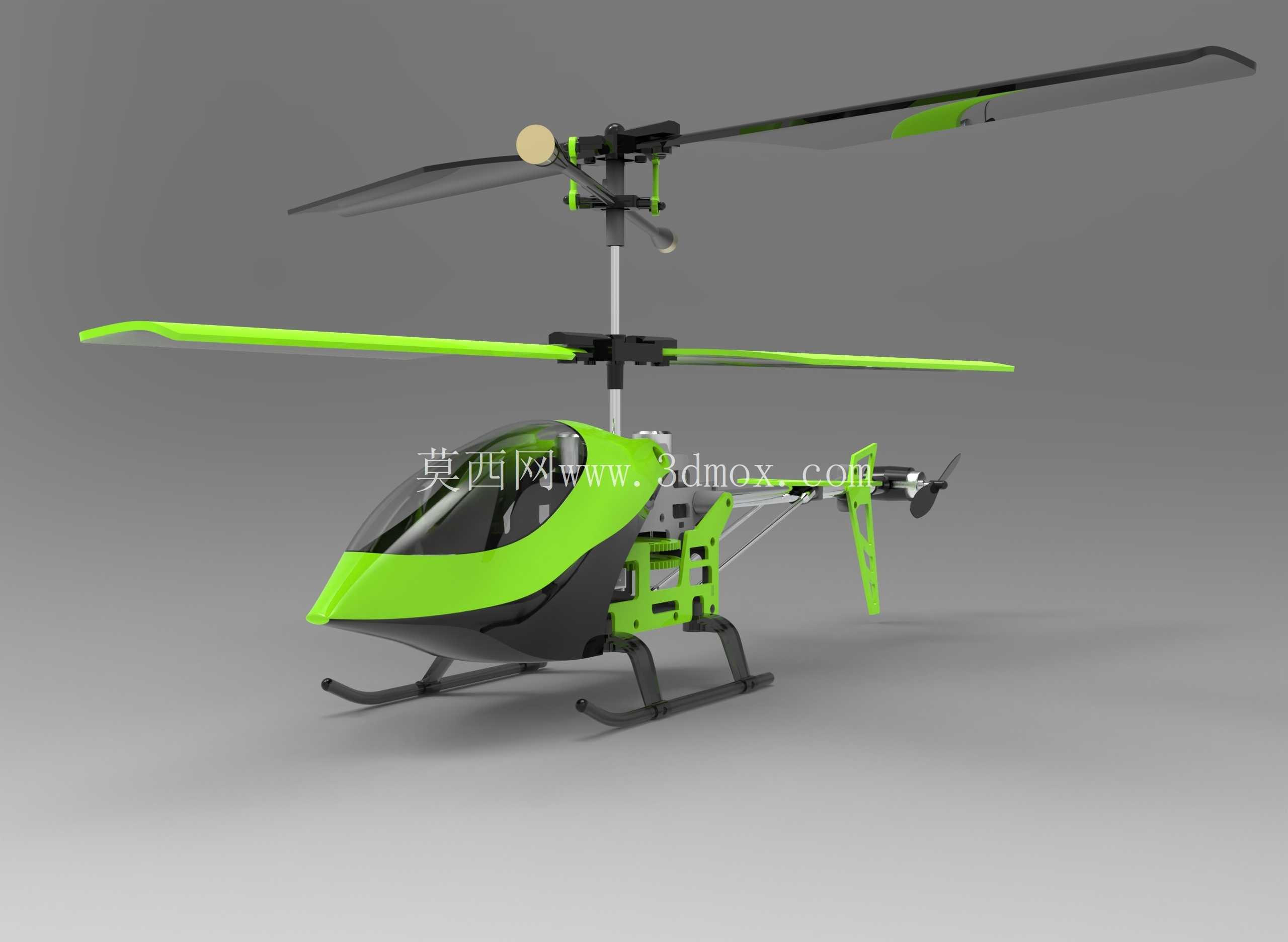

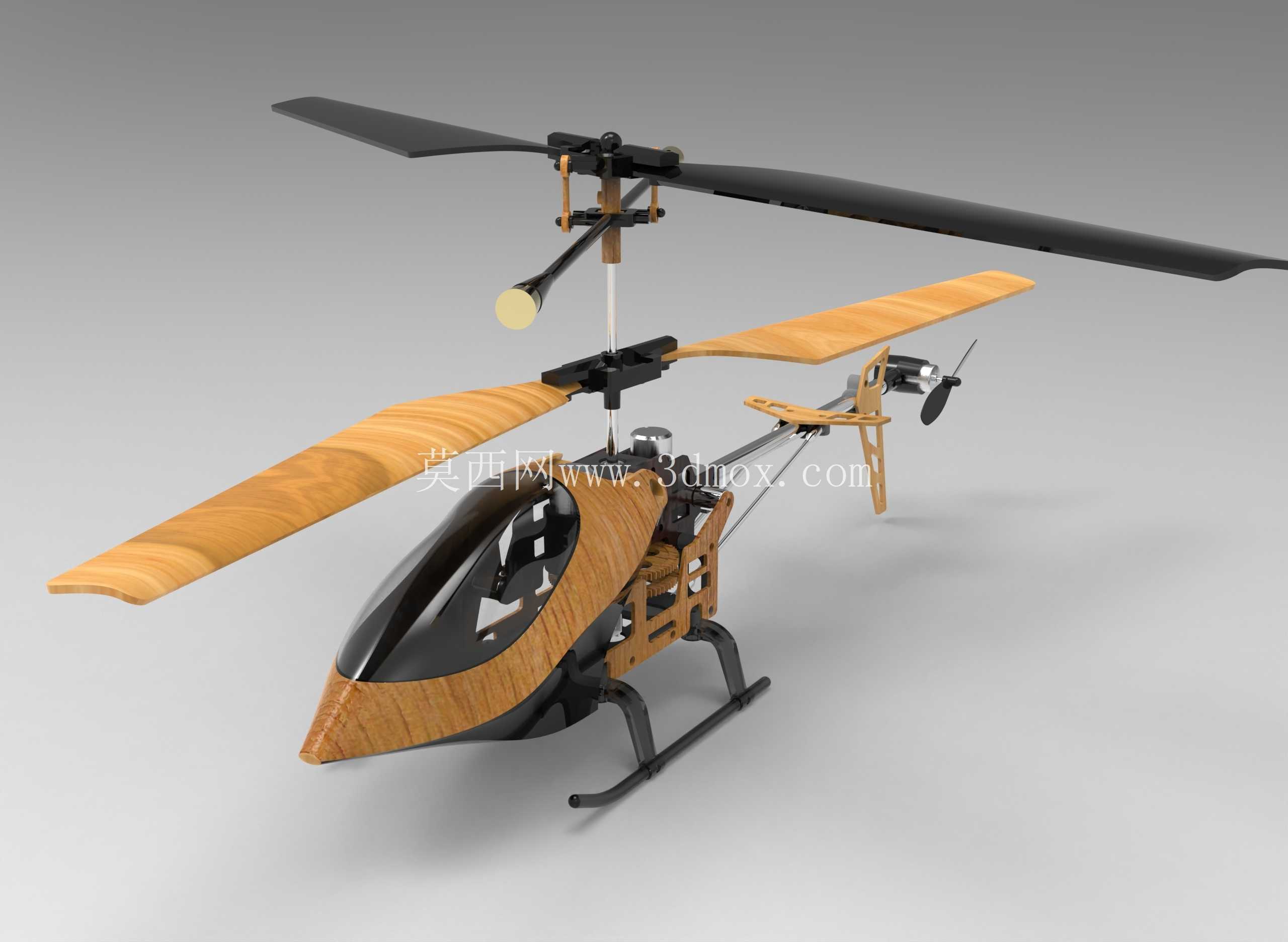

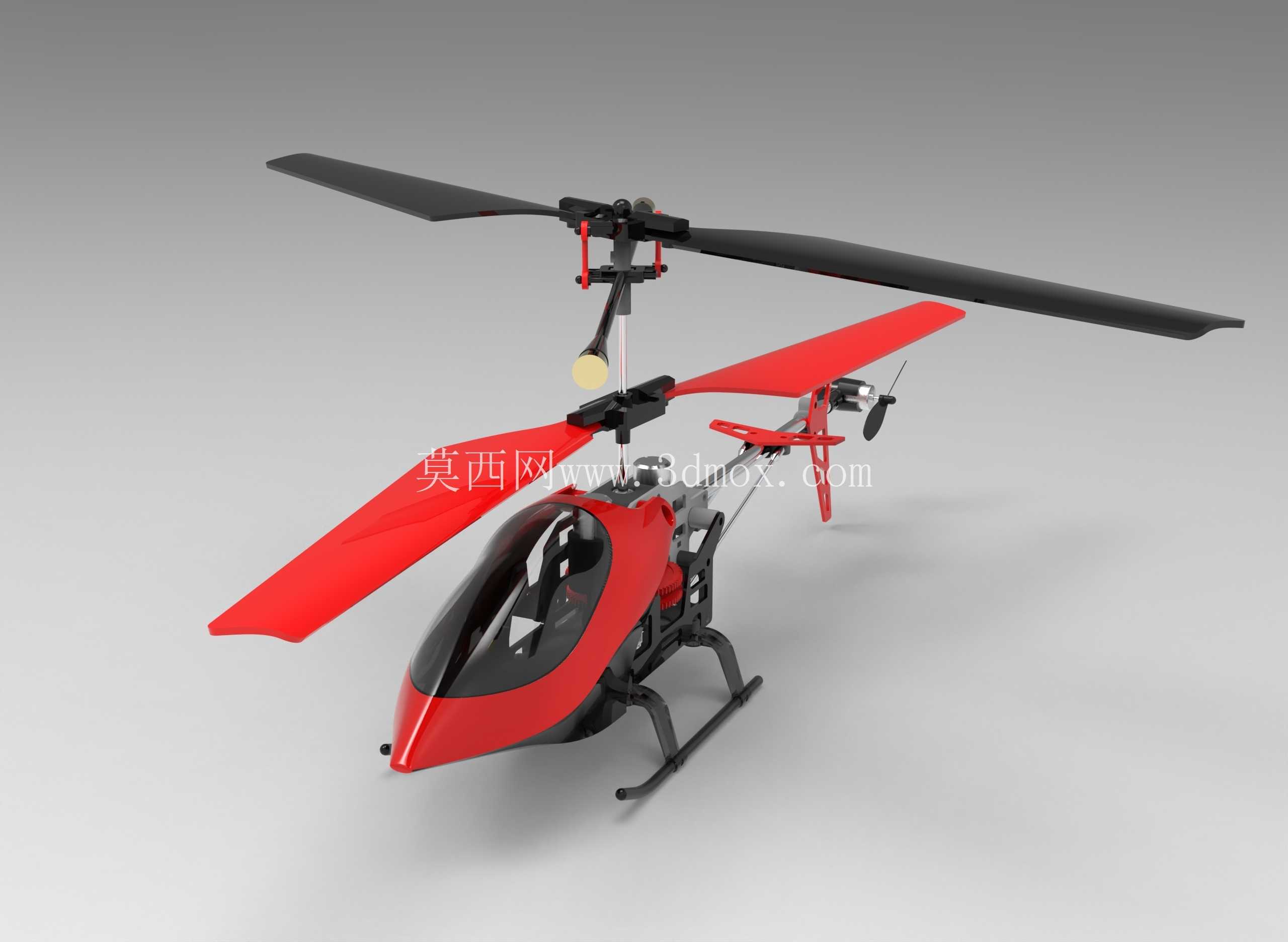

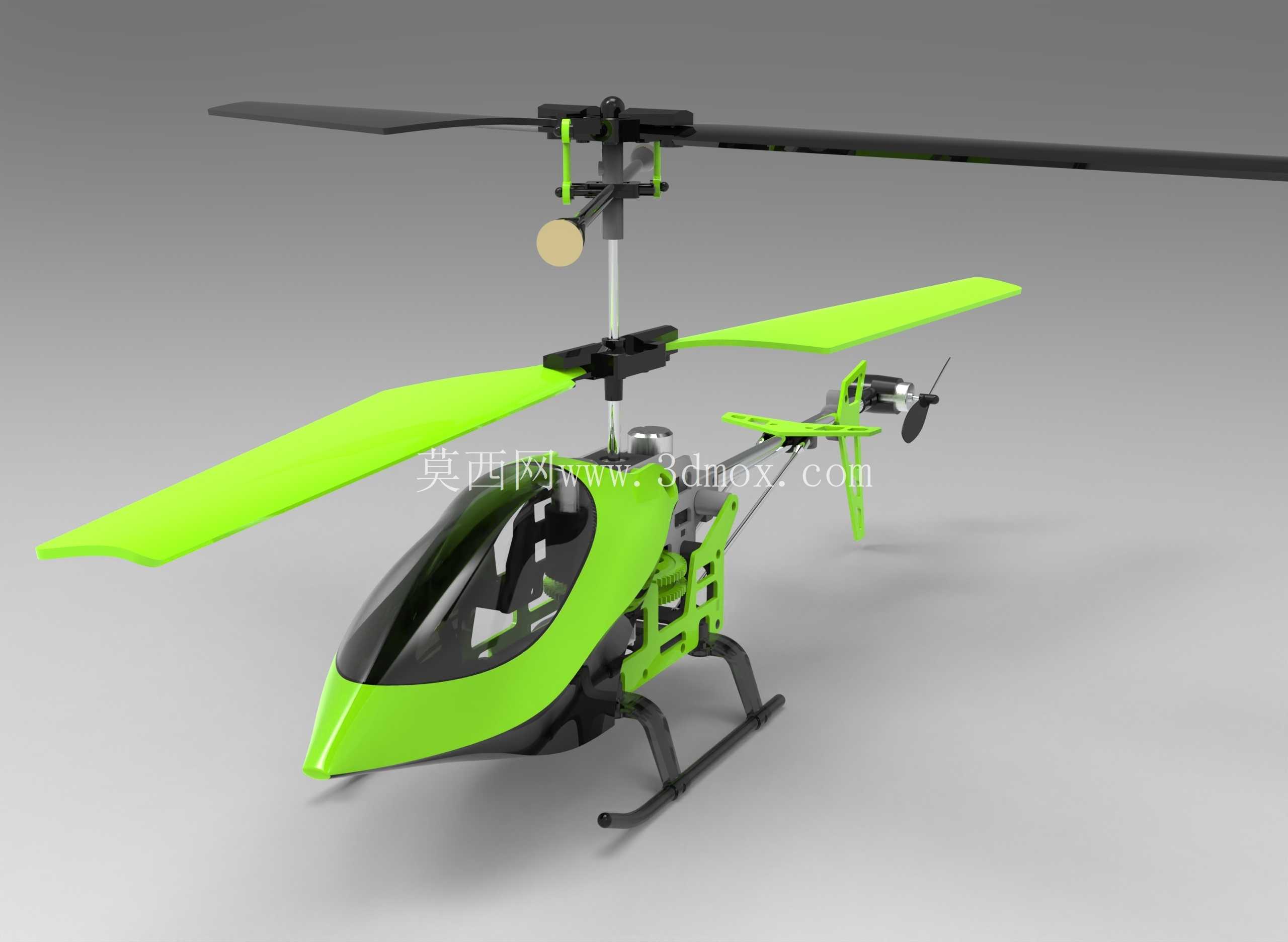

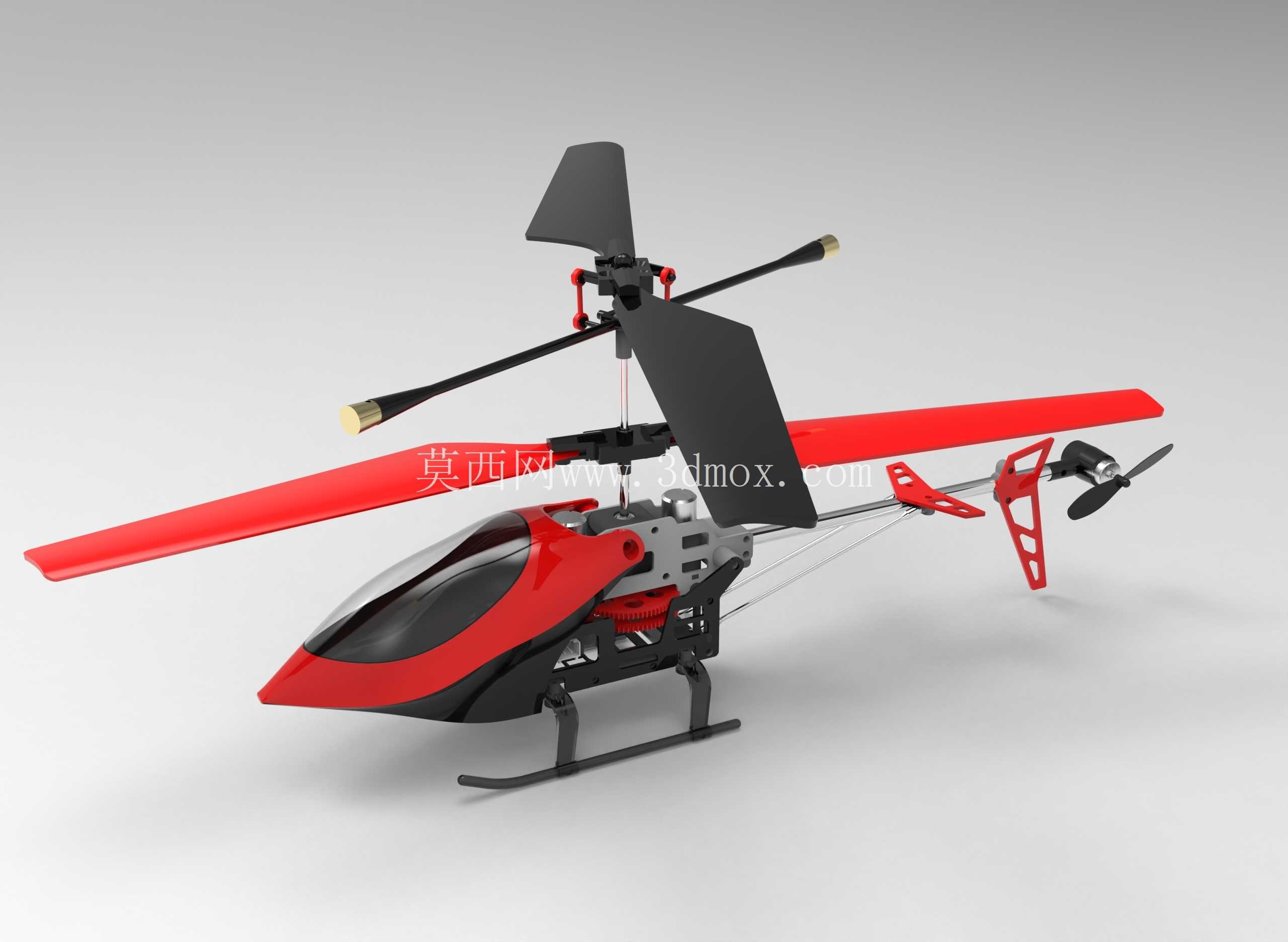

整机采用上下两层共轴反转旋翼设计，上下旋翼旋转方向相反，可抵消单旋翼旋转产生的反扭矩，无需额外设置尾桨即可实现航向稳定，大幅简化了尾部传动结构，也降低了飞行过程中尾桨碰撞异物导致炸机的概率。上层旋翼设置稳定杆结构，可在飞行过程中自动修正旋翼平面倾角，抵消室内微弱气流带来的姿态扰动，降低新手操控难度。旋翼桨叶采用翼型优化设计，在低转速下即可提供足够升力，桨尖做了钝化处理，既减少旋转过程中的气动阻力，也能降低桨叶碰撞硬物时的断裂风险，同时避免高速旋转的桨叶划伤使用者。

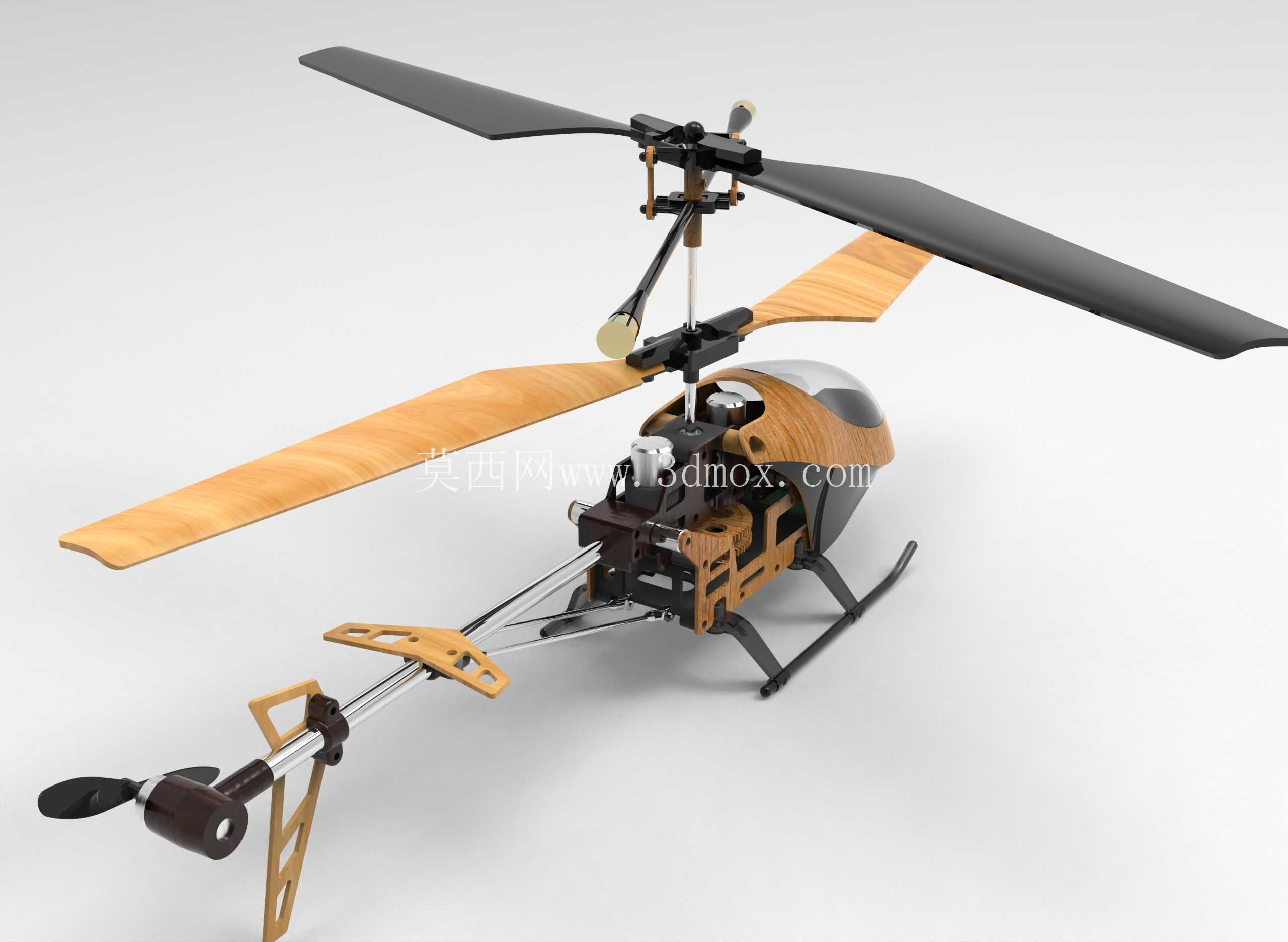

机身前部为流线型整流罩，采用曲面顺滑过渡设计，一方面降低前飞过程中的空气阻力，另一方面将电池、控制电路板、舵机等核心元器件封闭在整流罩内部，避免飞行过程中灰尘、毛发等杂物卷入传动机构，也能在轻微坠机时为内部元器件提供缓冲防护。机身中部为承力骨架，采用镂空桁架式结构，既为舵机、传动齿轮组、旋翼主轴提供精准的安装定位基准，也能通过镂空结构减少不必要的结构重量，骨架上预留的安装孔位严格匹配标准微型航模舵机、微型接收机的安装尺寸，可直接适配市面主流的微型航模电控配件，降低改装与维修的配件匹配难度。

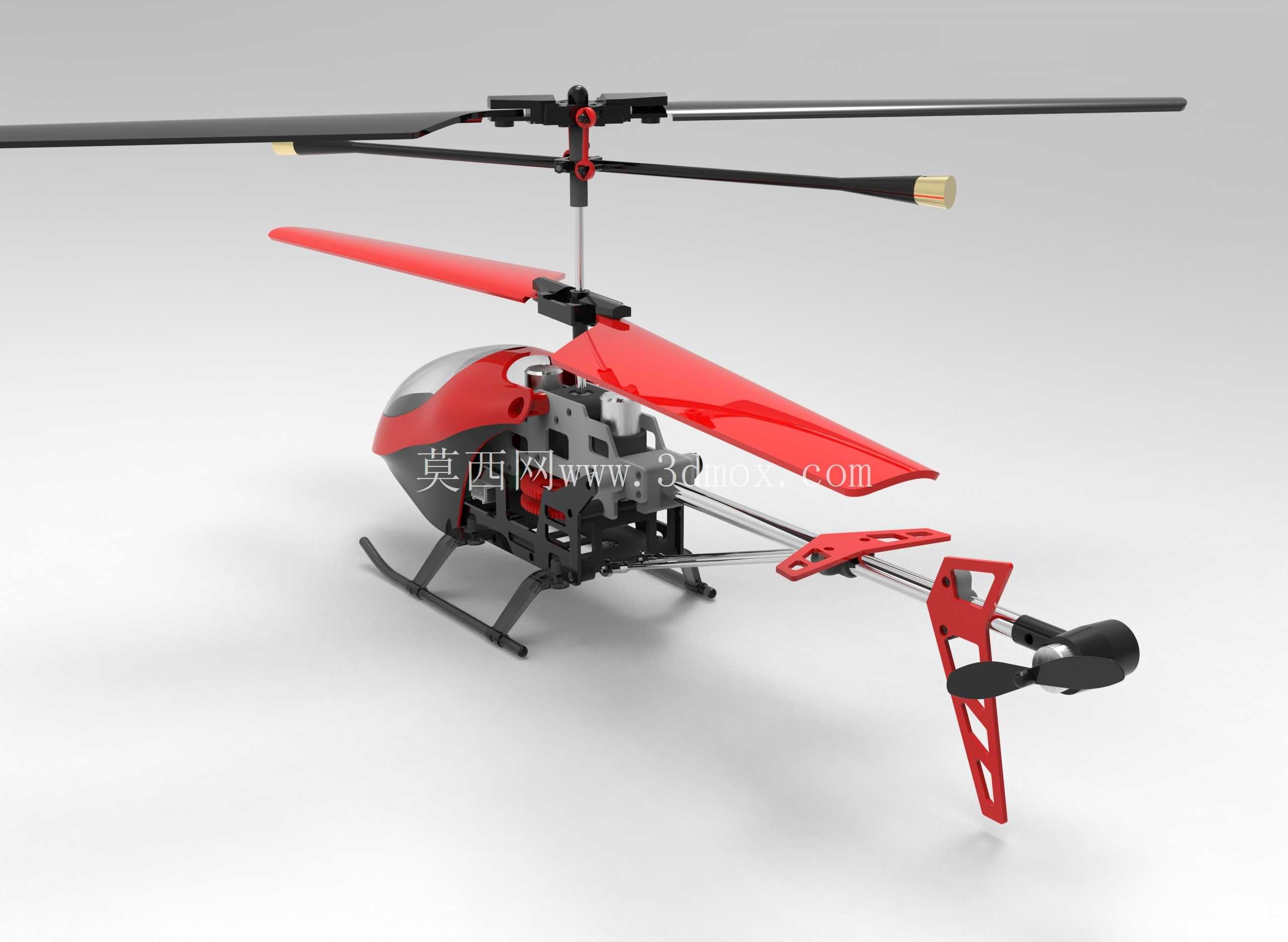

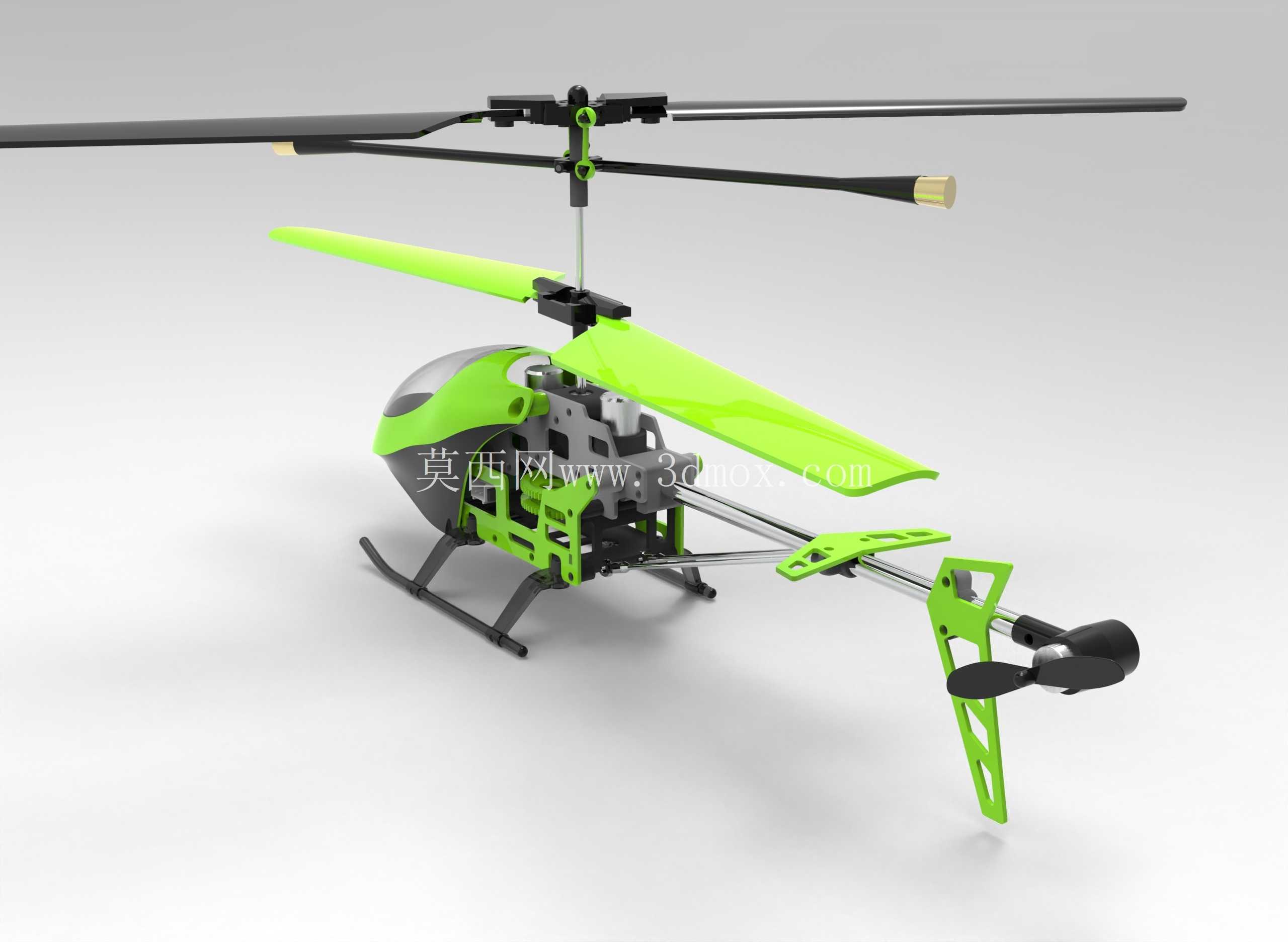

起落架采用滑橇式设计，两根弧形支撑腿从机身下部向两侧延伸，着陆接触点做了加宽处理，可在不平整的桌面、地面上稳定停靠，降落时滑橇结构可通过自身微小形变吸收着陆冲击，避免硬着陆产生的冲击力直接传递到机身骨架与内部电控元件，减少坠机、硬着陆导致的结构损坏概率。尾部采用轻量化尾杆搭配小型垂直安定面设计，无需设置尾桨传动结构，仅通过垂直安定面增强前飞过程中的航向稳定性，尾杆采用细长轻量化设计，在保证足够刚度避免飞行过程中震颤的前提下，尽可能减少尾部重量，帮助整机实现重心配平，让整机重心落在旋翼主轴正下方，提升悬停时的姿态稳定性。

从安装边界来看，旋翼主轴采用双层同轴嵌套设计，内外轴分别通过独立的齿轮组与驱动电机连接，传动齿轮间隙控制在合理范围，既避免间隙过大导致传动虚位影响操控精度，也防止间隙过小导致齿轮运转卡滞、磨损加剧。旋翼夹头与主轴的连接位置设置了限位结构，可限制桨叶的最大挥舞角度，避免大机动飞行时桨叶挥舞角度过大碰撞机身结构。机身内部的电池安装位预留了标准微型航模锂电池的安装空间，可适配容量150-200mAh的2S微型锂电池，电池仓设置了简易卡扣结构，方便更换电池，同时避免飞行过程中电池移位导致重心偏移。舵机拉杆采用刚性细杆设计，拉杆长度可通过端部的调节螺母微调，方便装配时校准舵面中立位置，保证操控精度。

在结构细节设计上，所有受力连接位置均做了加厚处理，比如旋翼夹头与桨叶的连接位、起落架与机身的连接位、主轴与骨架的连接位，这些位置是坠机时应力最集中的区域，适当增加壁厚可提升结构抗冲击能力，减少断裂风险。机身骨架上的走线槽做了圆滑过渡处理，避免尖锐棱角划伤导线绝缘层，所有转动部件的安装位均预留了足够的活动间隙，避免运转过程中与周边结构产生摩擦干涉。整机外露的传动齿轮位置设置了简易挡边，可减少毛发、细线等杂物卷入齿轮组导致卡滞的概率，提升日常使用的可靠性。
