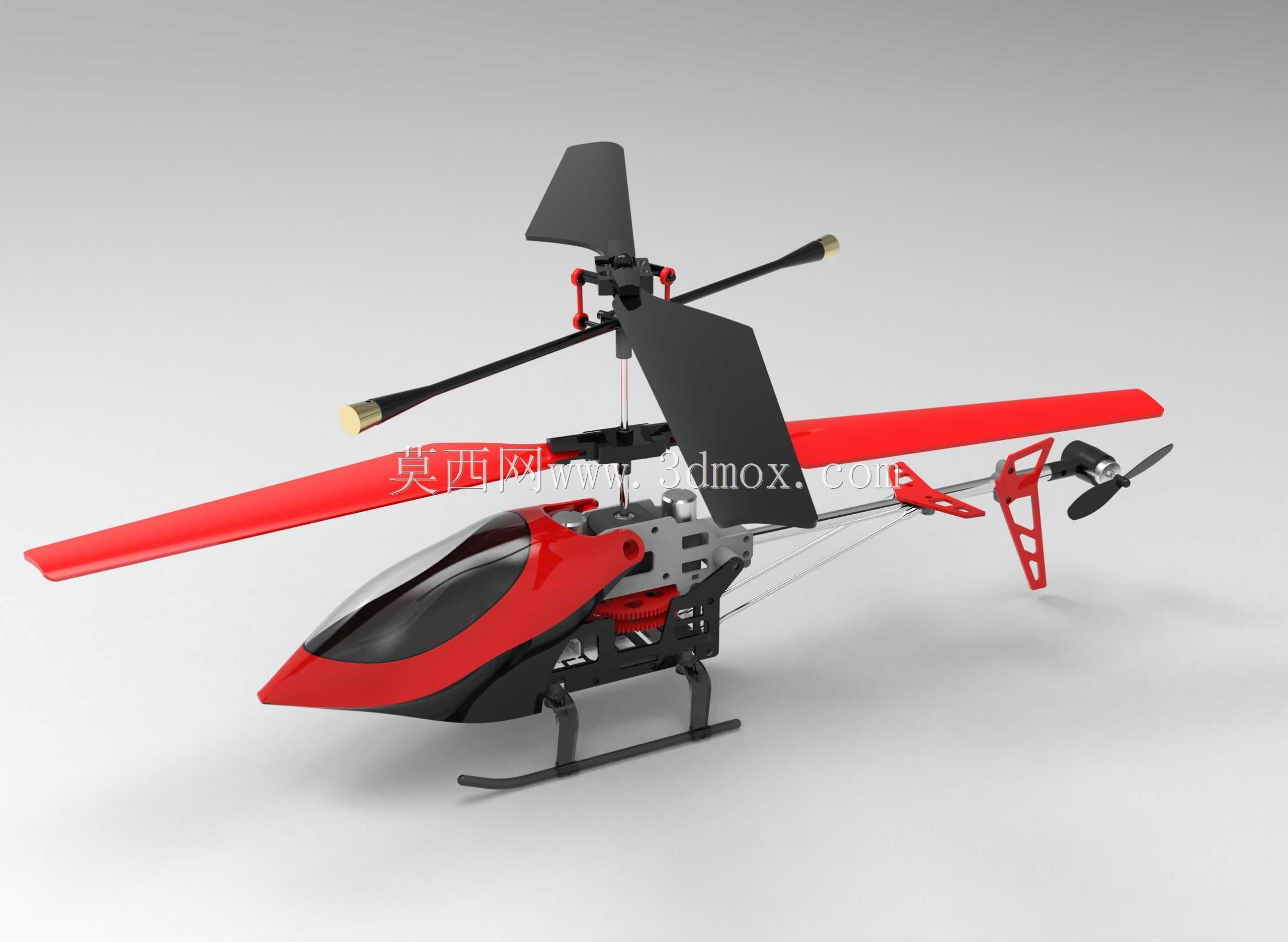

共轴双旋翼迷你遥控直升机结构设计

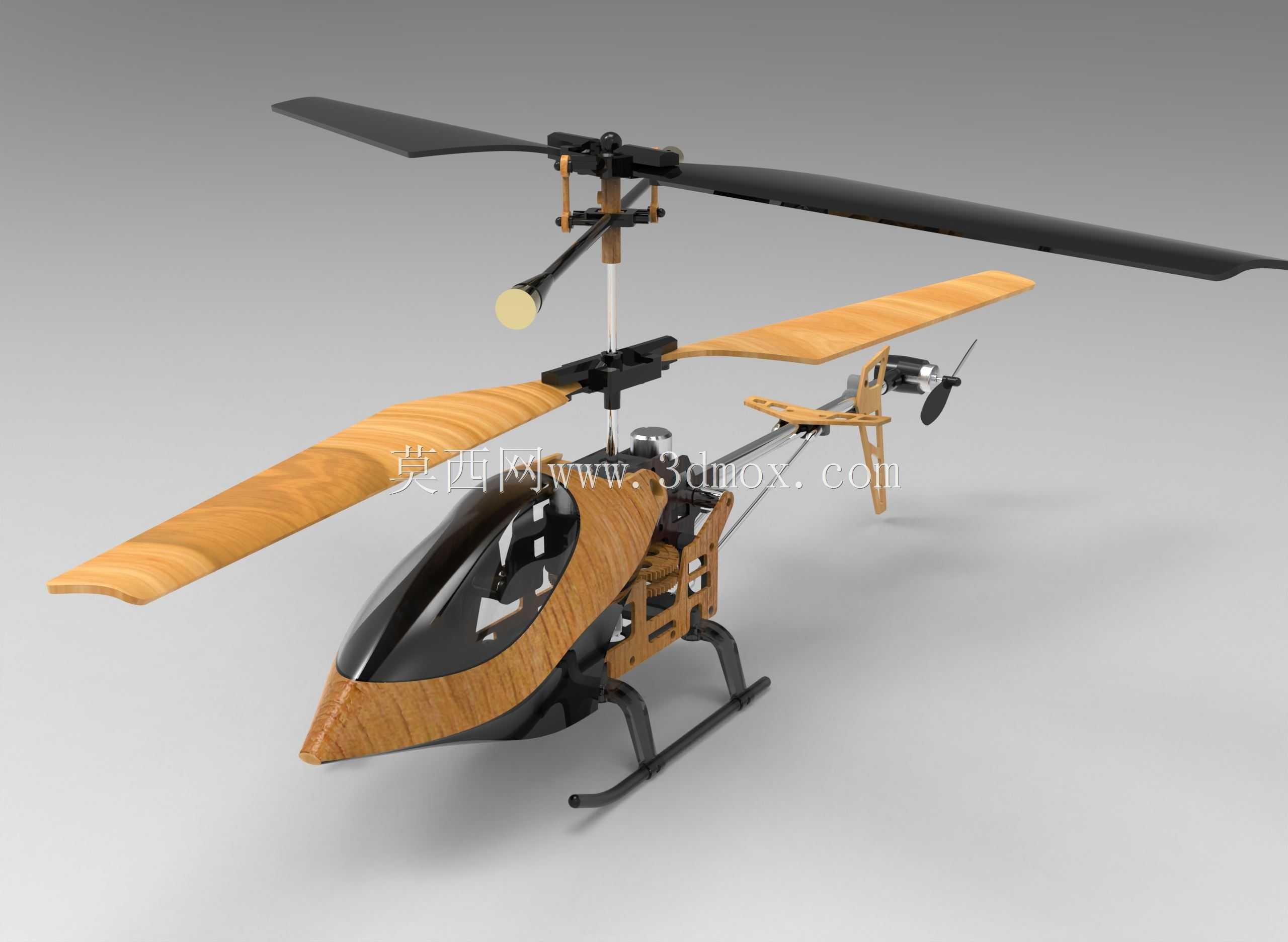

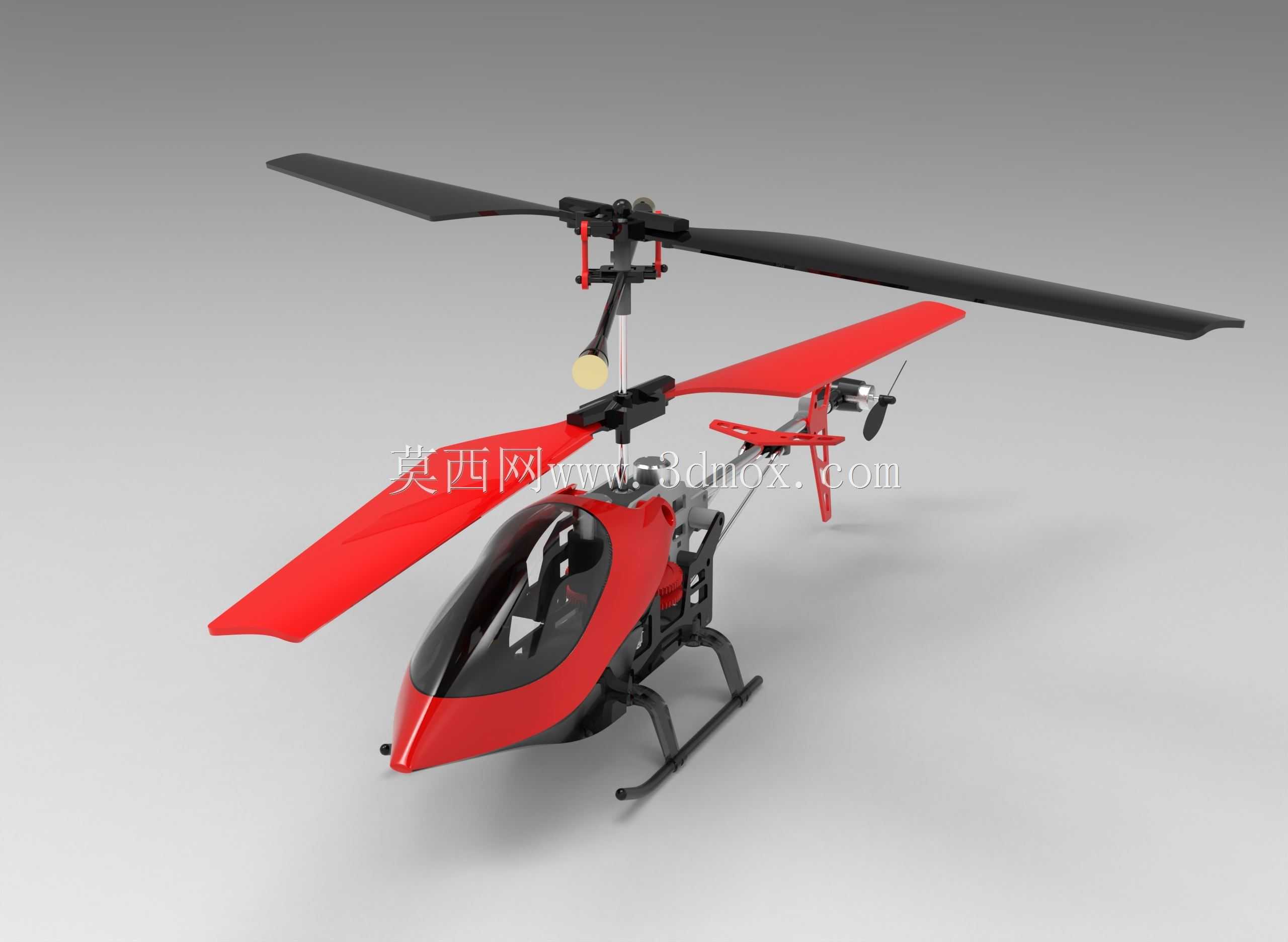

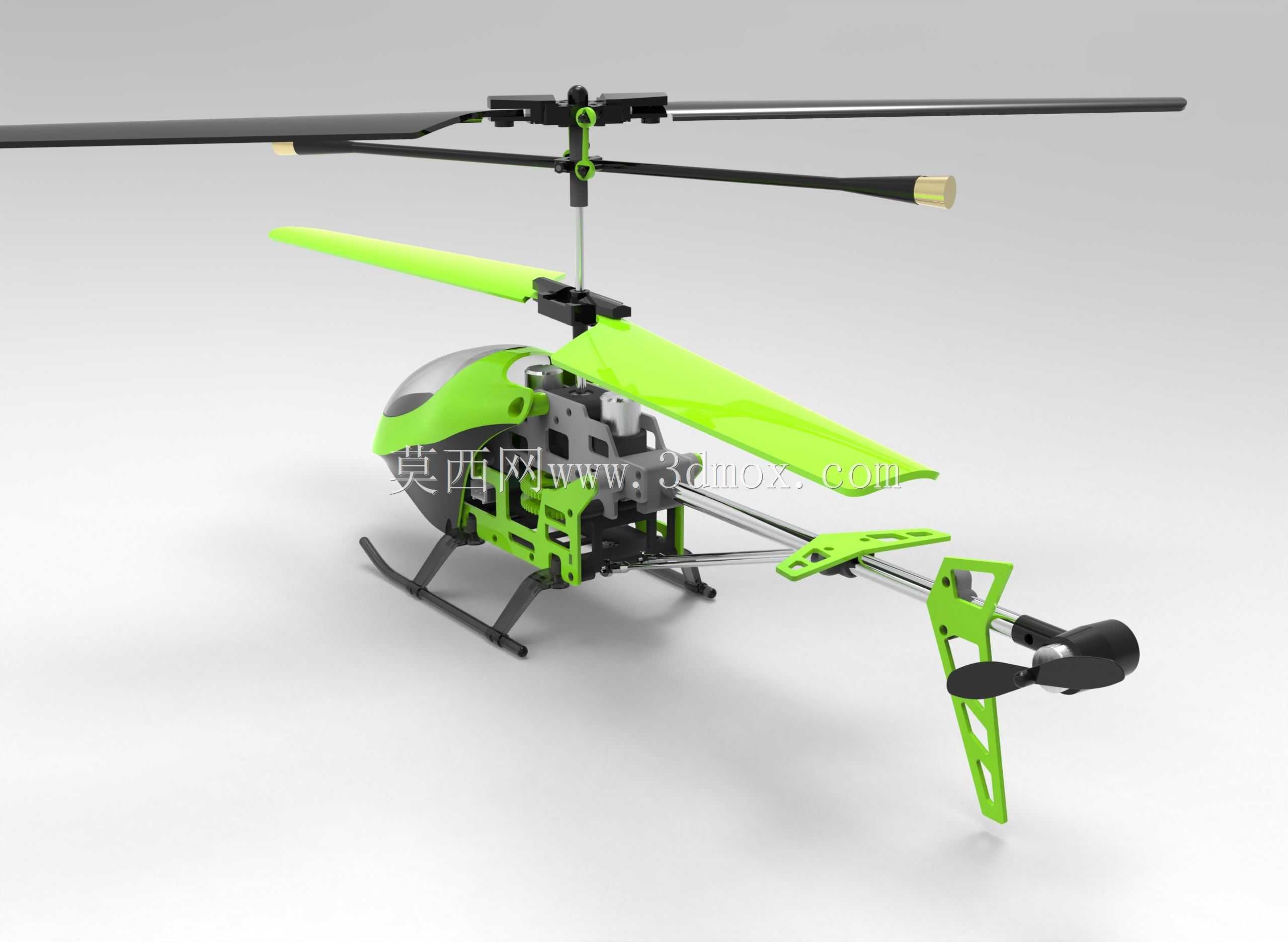

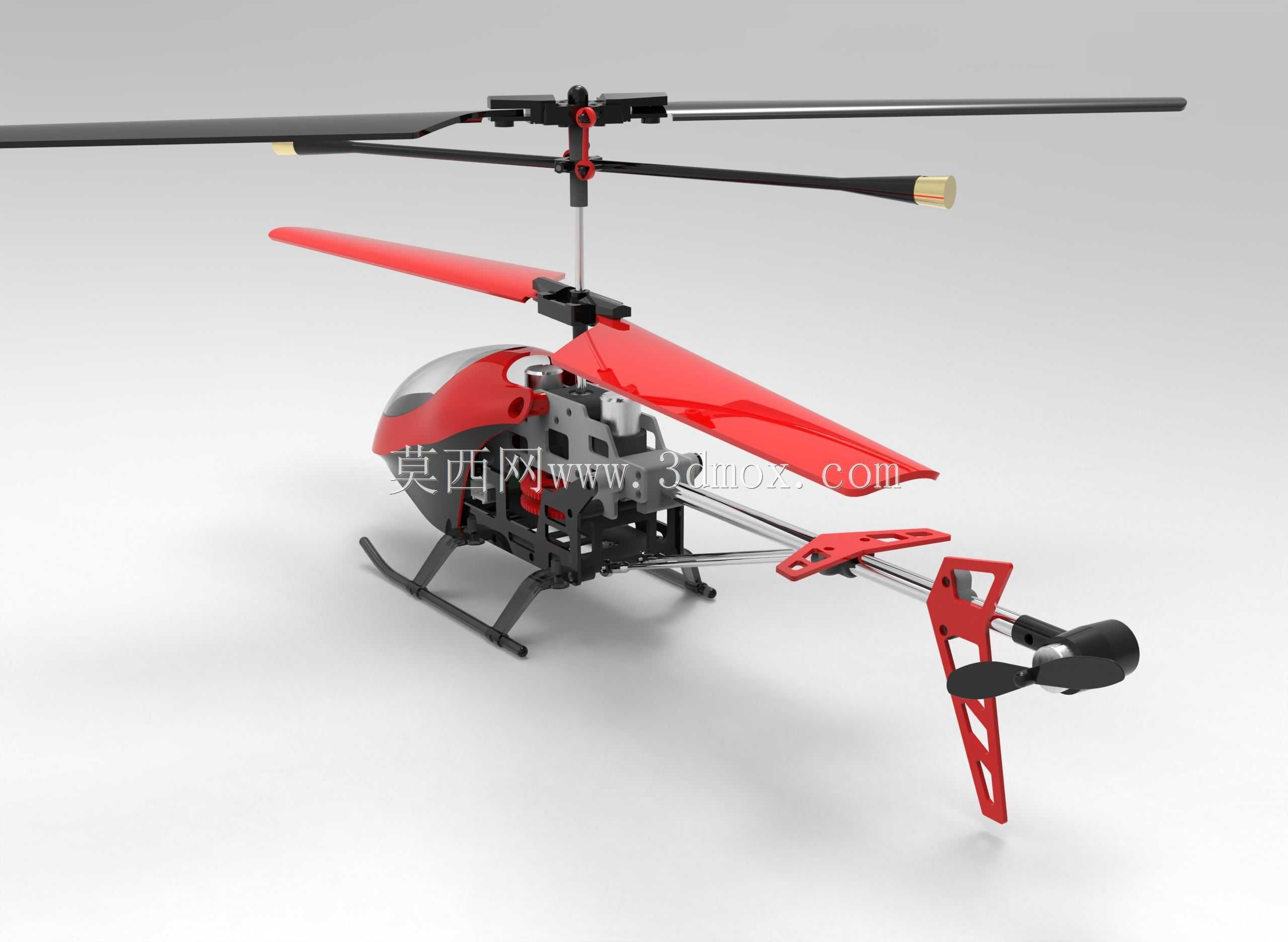

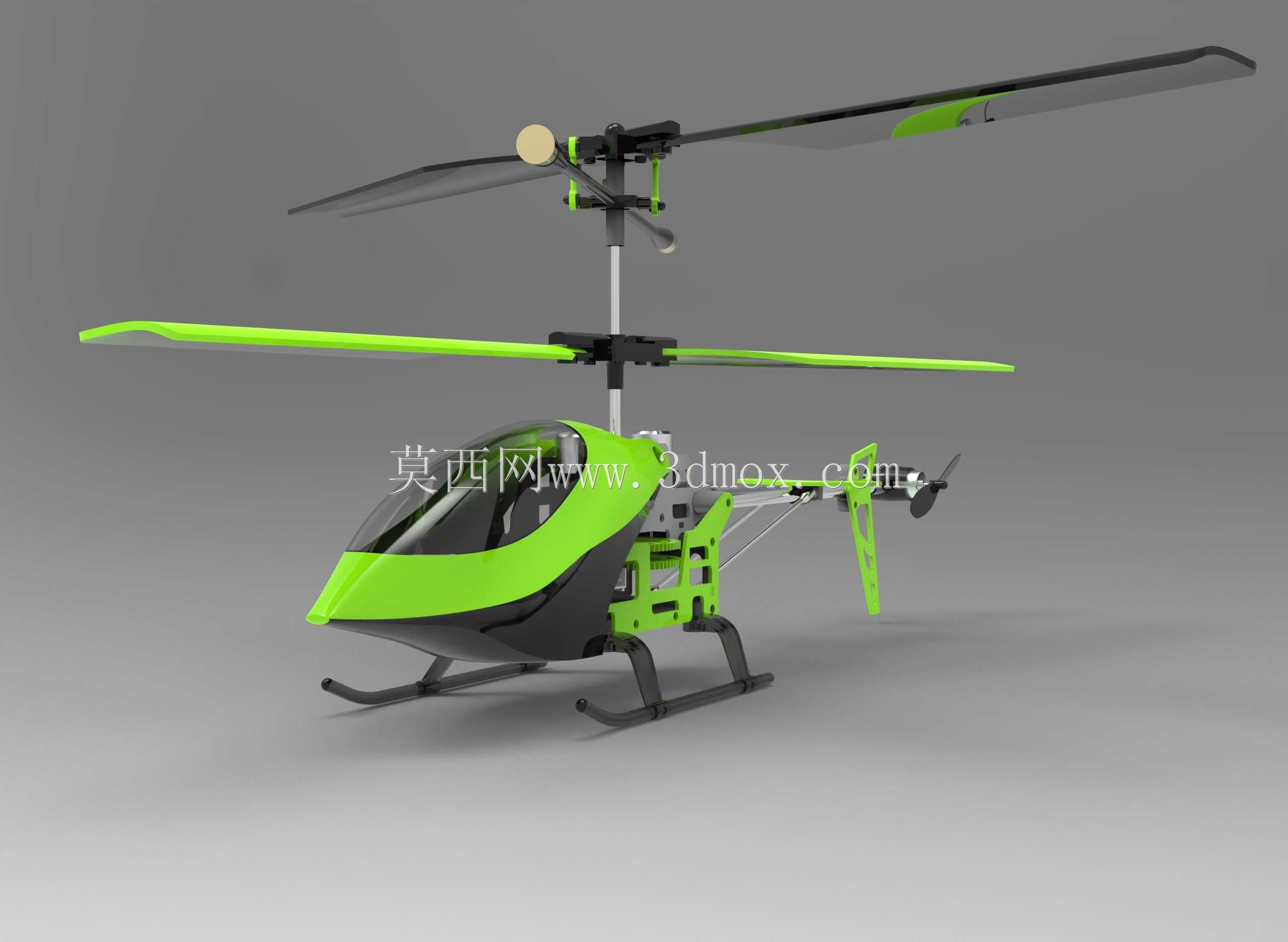

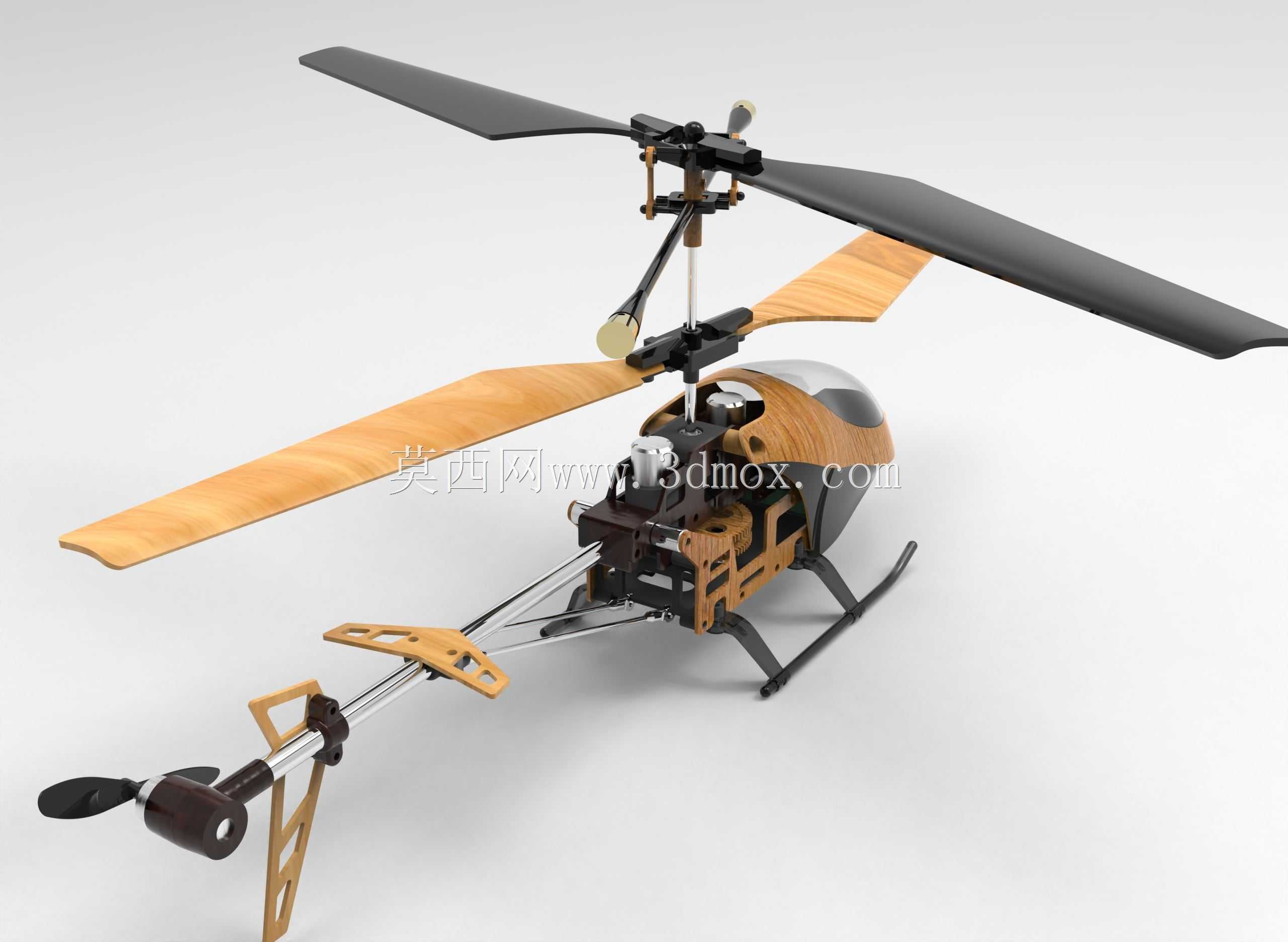

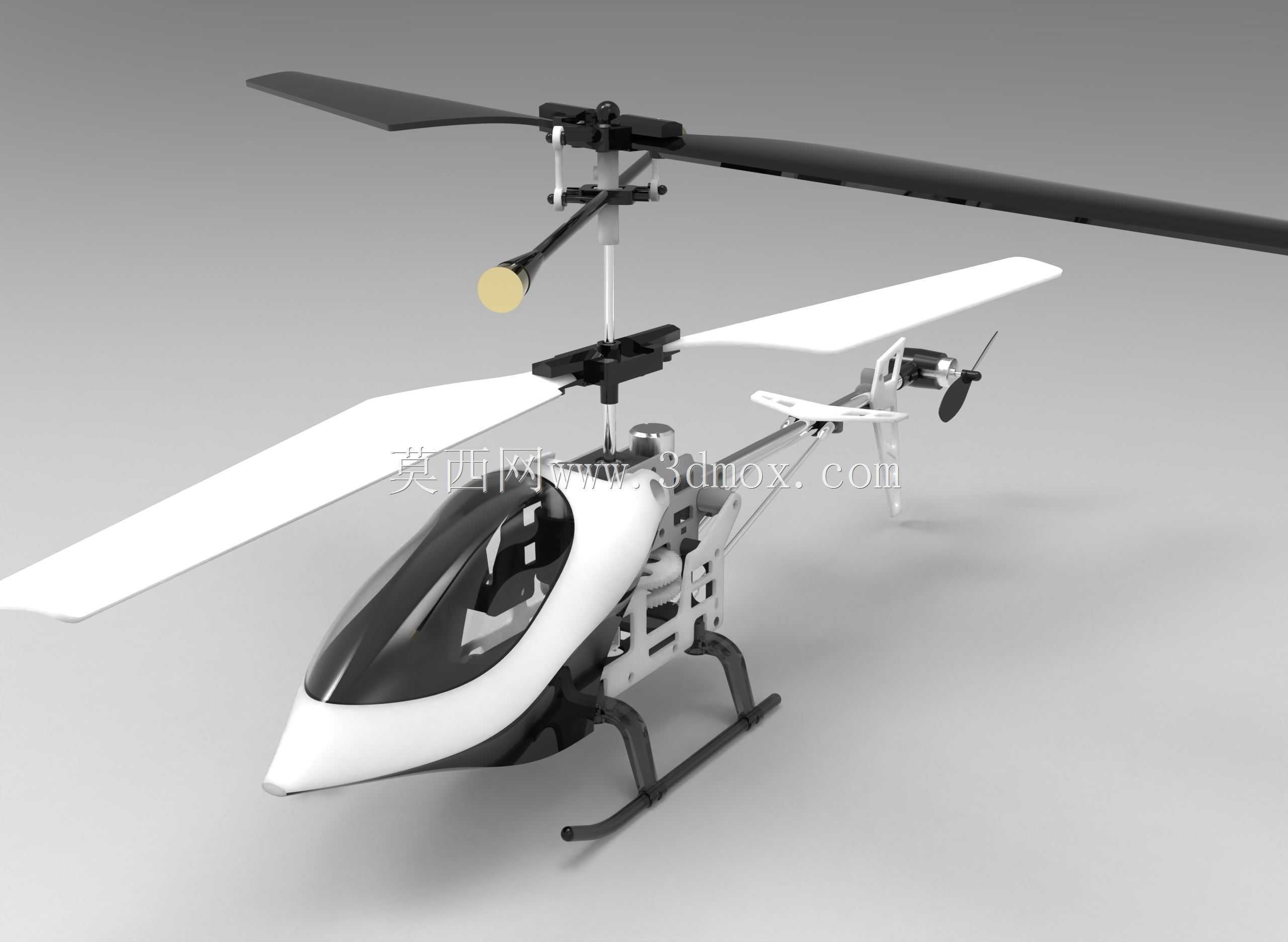

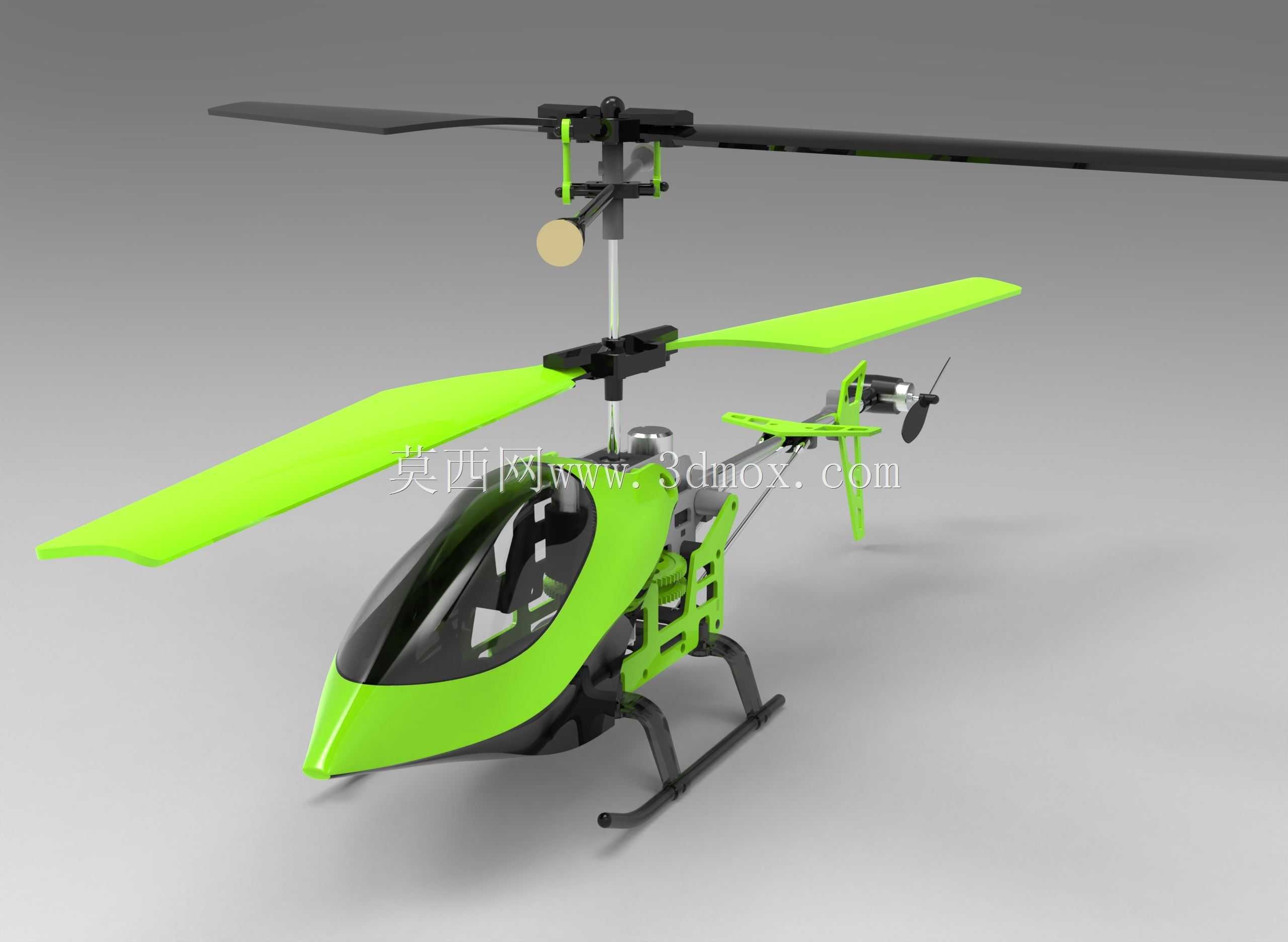

　　这款共轴双旋翼布局的小型遥控直升机，主要面向室内休闲航模、青少年科教演示、微型飞行器原理验证场景使用，可作为航模入门操控练习载体，也能用于中小学航空科普课程的实物演示教具，帮助学习者直观理解旋翼升力产生、反扭矩抵消、舵面操控的基础航空原理。整机采用上下两层共轴反转旋翼的布局形式，通过上下旋翼反向旋转抵消旋翼转动产生的反扭矩，无需额外设置尾桨结构来平衡机身扭转力矩，相比常规单旋翼带尾桨的同级别直升机，能大幅缩小整机横向尺寸，更适合在狭小室内空间飞行，降低操控时碰撞障碍物的概率。机身主体采用流线型半封闭座舱设计，前部座舱区域做了圆弧过渡处理，既可以降低前飞过程中的空气阻力，也能预留出足够的内部空间容纳飞控电路板、微型锂电池、

　　信号接收模块等电子元器件，机身中段设置了镂空的机架结构，在保证结构强度的前提下尽可能降低整机自重，提升飞行续航时间与载荷冗余。起落架采用滑橇式结构，两根弧形支撑臂从机身下部两侧延伸而出，着陆接触段做了加宽的平面处理，降落时可以分散机身重量对接触面的压强，即使在不太平整的桌面、地毯表面降落也能保持机身稳定，不会出现侧翻问题，同时滑橇式起落架没有活动铰接部件，抗冲击性能更好，新手操控出现硬着陆时，能通过自身结构形变吸收撞击能量，避免机身内部的电子元器件受冲击损坏。上下旋翼均采用轻量化的薄壁翼型设计，主旋翼翼尖做了切尖处理，能够降低旋翼高速旋转时的翼尖涡流损失，提升旋翼升力效率，上旋翼顶部设置了平衡杆结构，

　　飞行过程中可以通过离心力作用自动修正旋翼的倾斜角度，提升整机飞行的稳定性，降低新手操控的难度。尾梁部分采用细长杆状结构，尾部设置了小型的水平安定面，前飞时可以通过安定面的气动力保持机身俯仰方向的稳定，避免飞行过程中出现不必要的俯仰摆动。设计过程中优先考虑了零部件的装配工艺性，机身机架部分的连接点位均做了定位凸台设计，装配时无需额外制作专用工装即可快速完成各部件的对位安装，旋翼与主轴的连接部位采用快拆式卡扣结构，更换受损旋翼时无需借助额外工具，徒手即可完成拆装操作。整机的重心严格控制在主轴轴线的下方位置，电池、飞控板等重量较大的部件均布置在机身下部区域，飞行时可以通过重力摆效应提升机身自稳性能，降低飞控系统的调校难度。

　　旋翼转动的安全间隙经过反复校核，上下旋翼在最大倾斜角度下也不会出现打桨问题，旋翼与机身尾部、起落架的安全距离也预留了足够余量，即使做小幅机动动作也不会出现结构干涉。机身外壳的棱角位置均做了圆角过渡处理，既可以提升外观的流畅度，也能避免飞行碰撞时棱角部位应力集中出现开裂问题。针对室内飞行的使用需求，整机的旋翼转速控制区间做了针对性调校，低转速下即可提供足够升力，降低旋翼高速转动带来的风噪，同时也能减少碰撞时旋翼的冲击力，提升使用安全性。
