车床头部行程齿轮箱结构设计

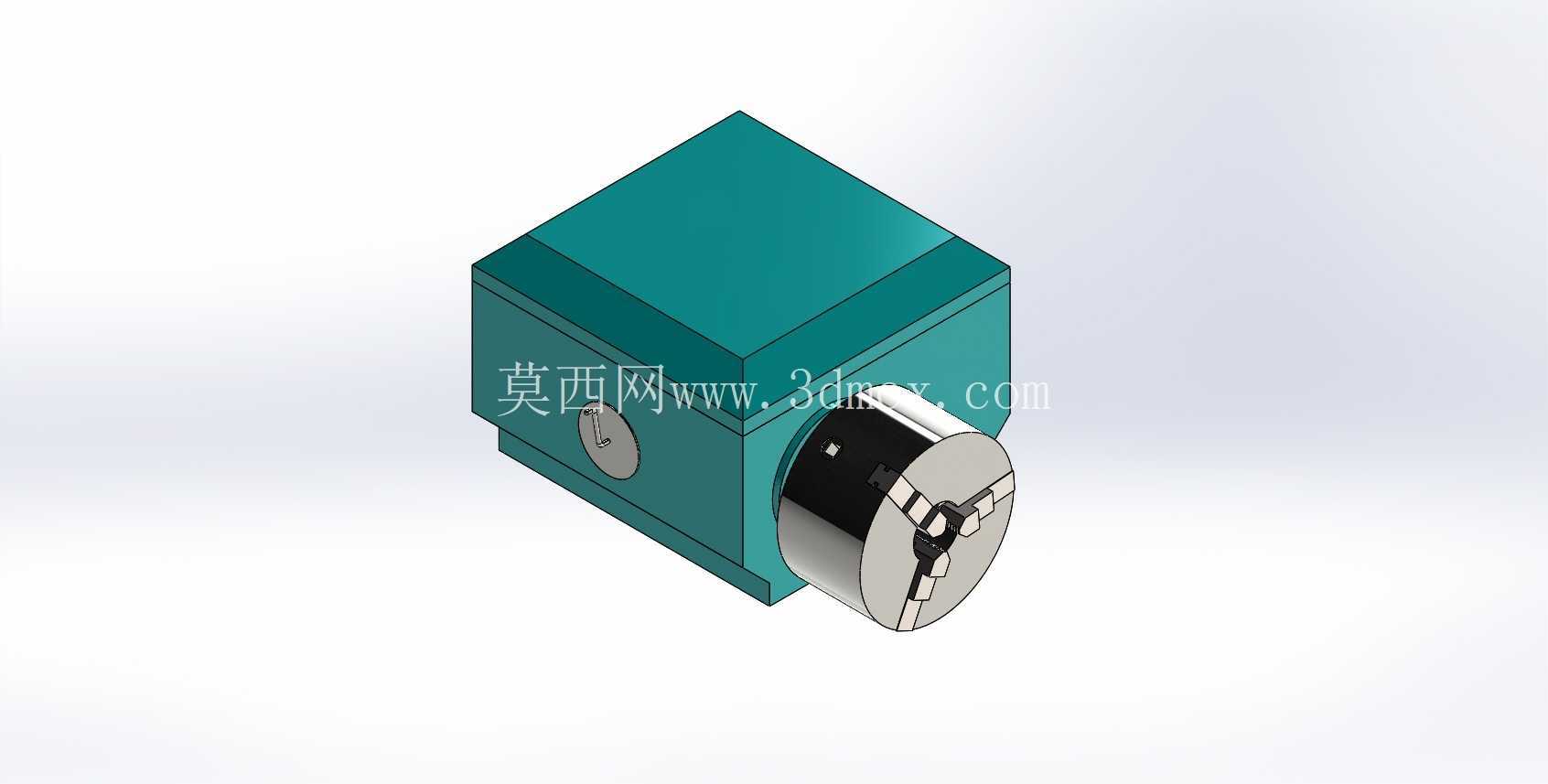

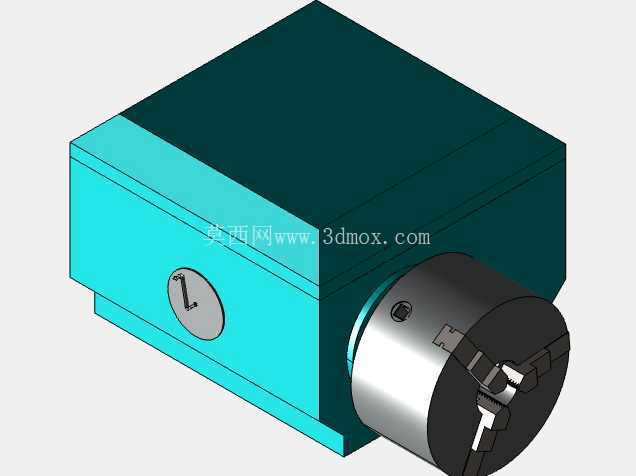

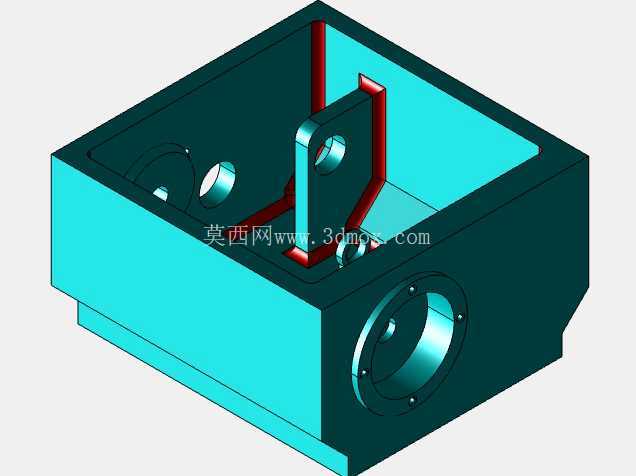

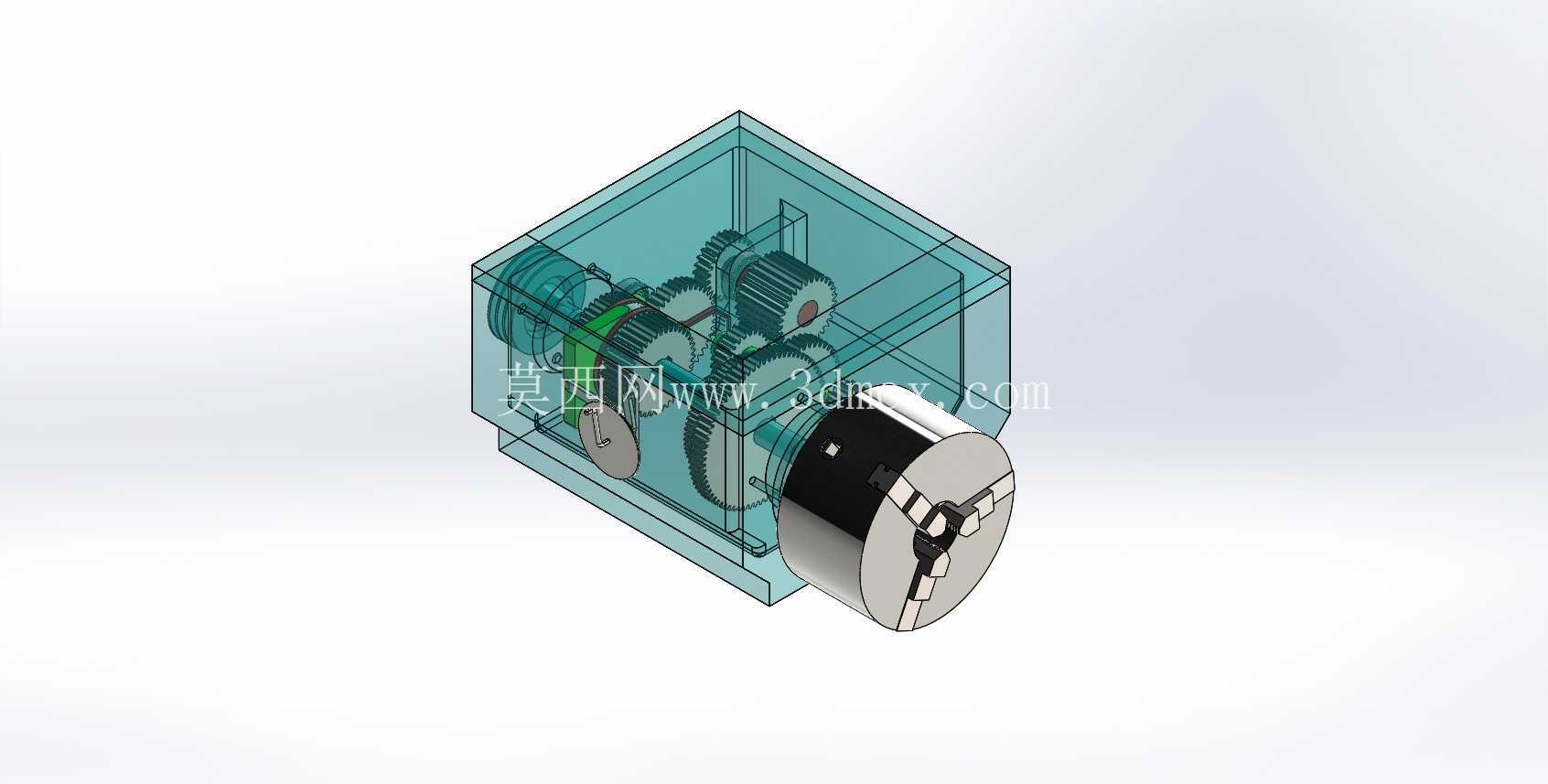

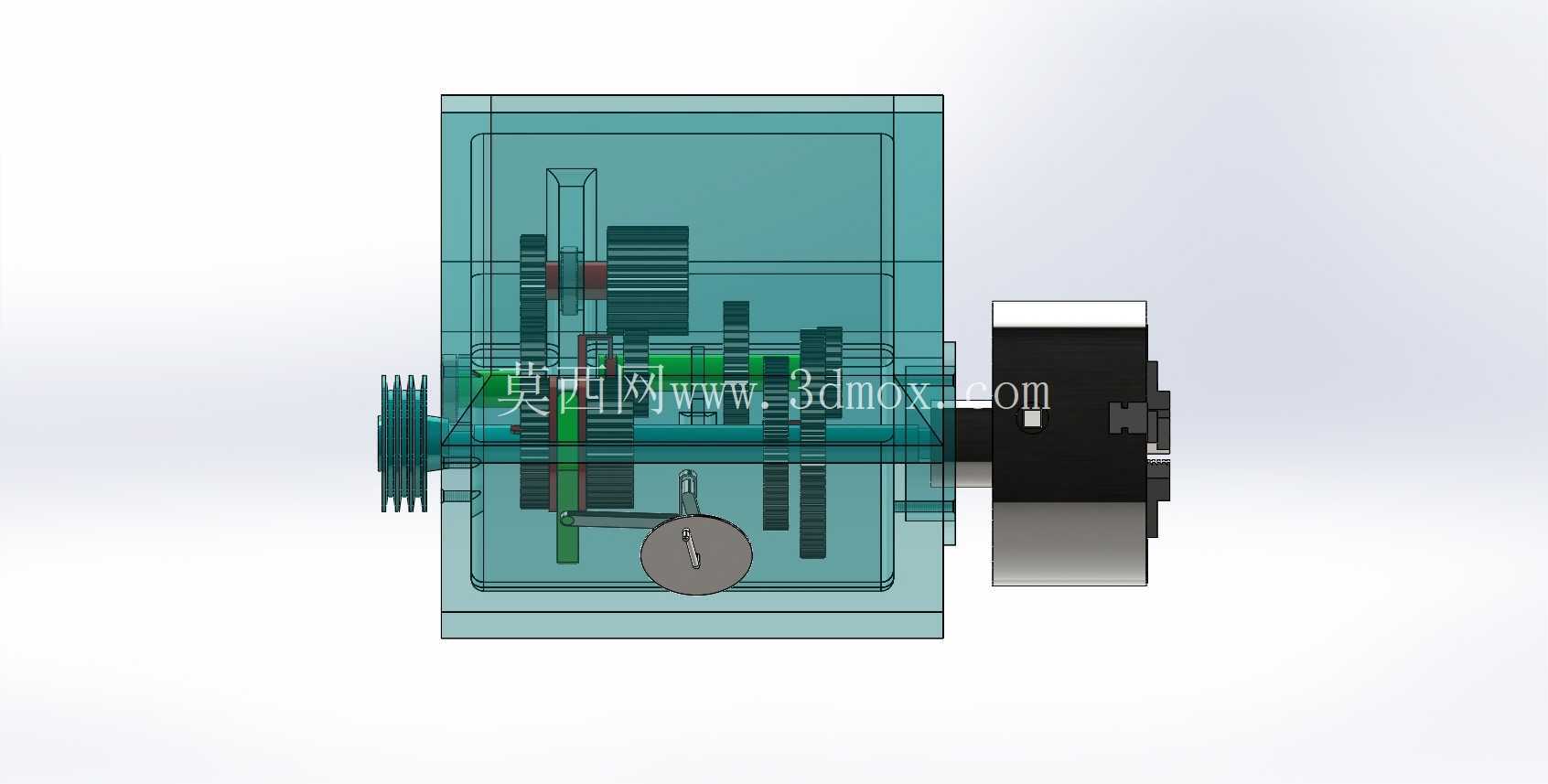

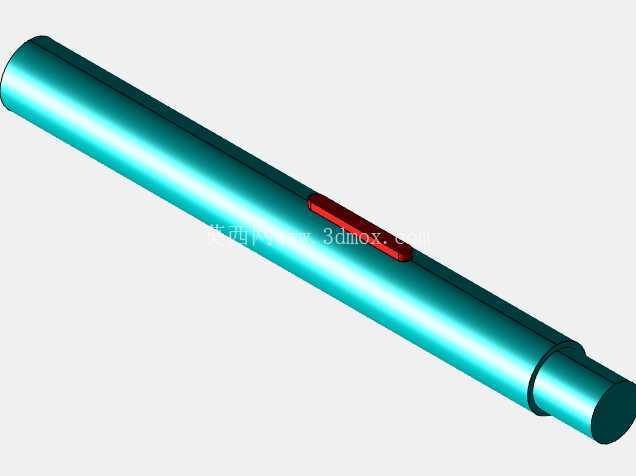

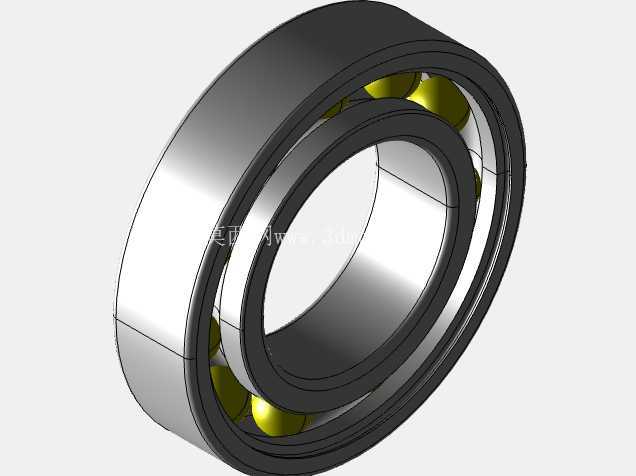

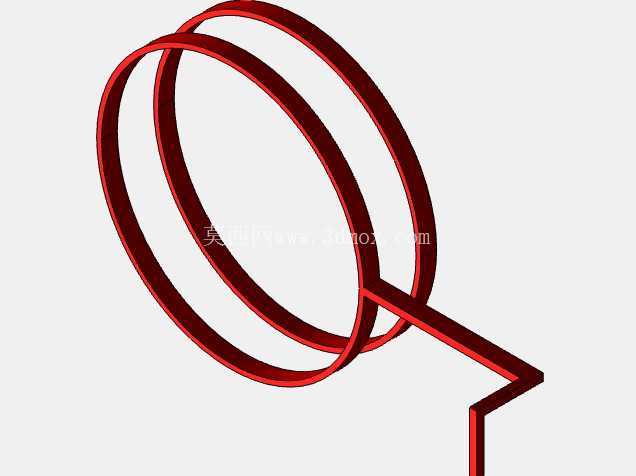

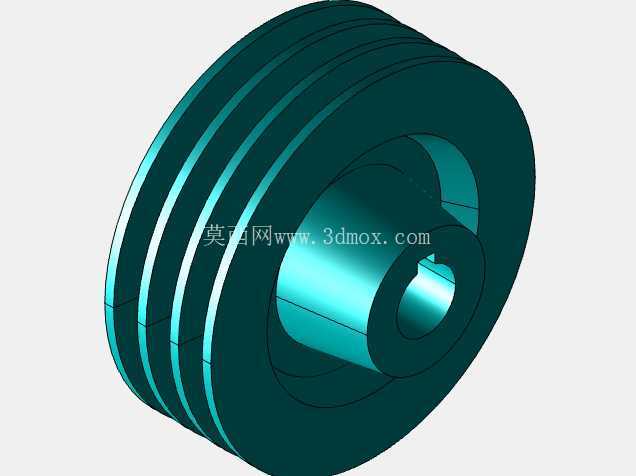

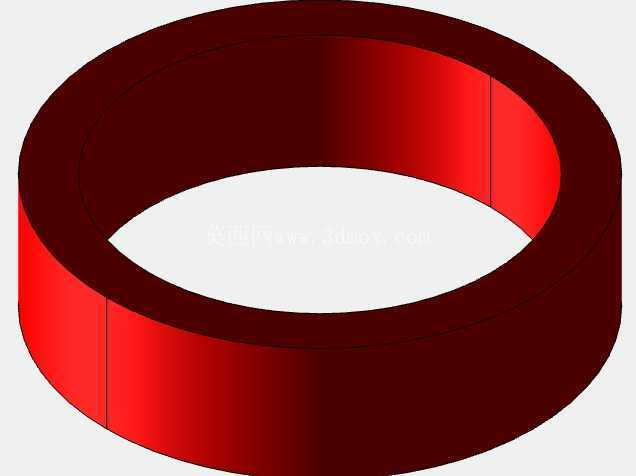

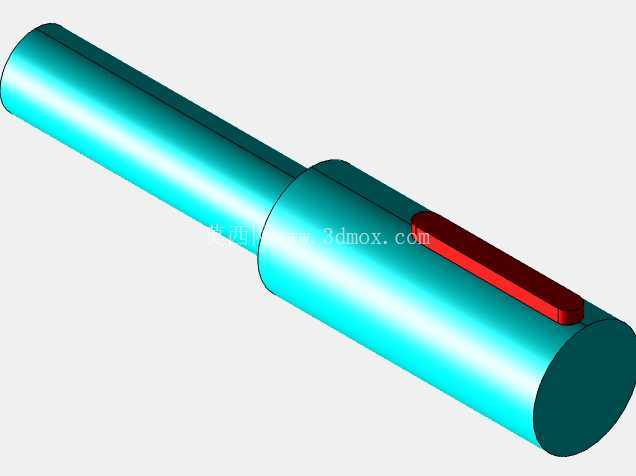

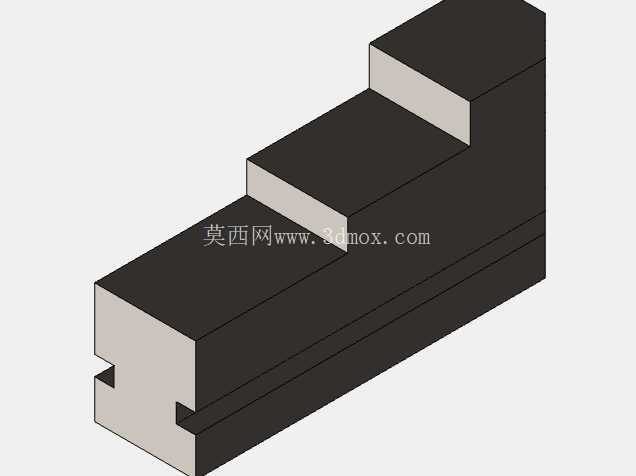

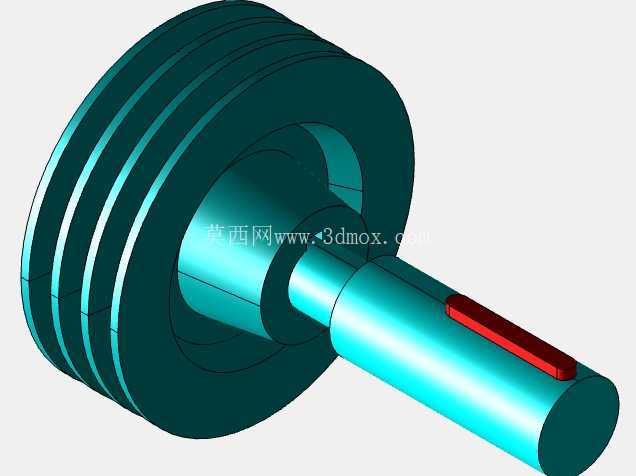

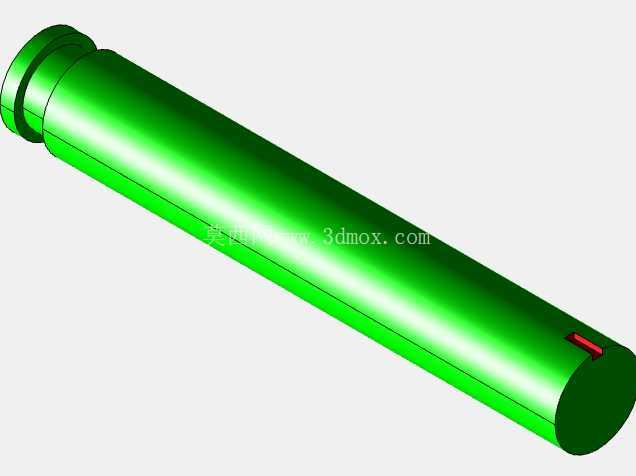

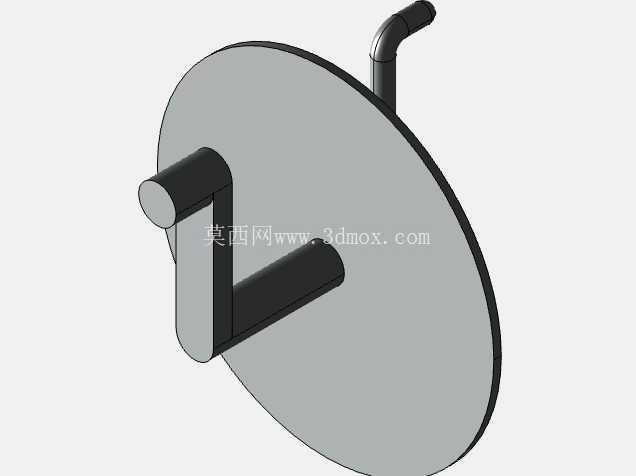

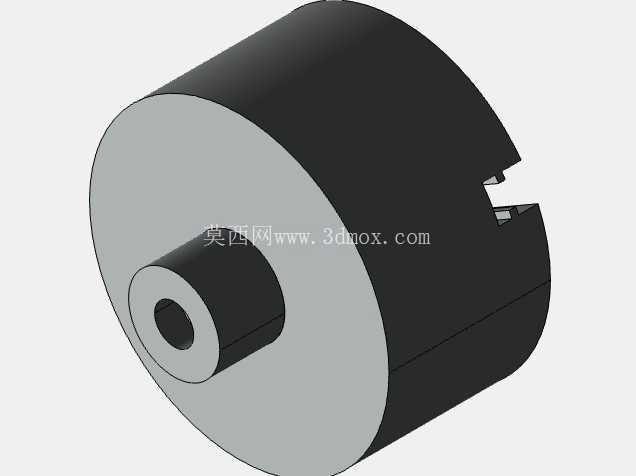

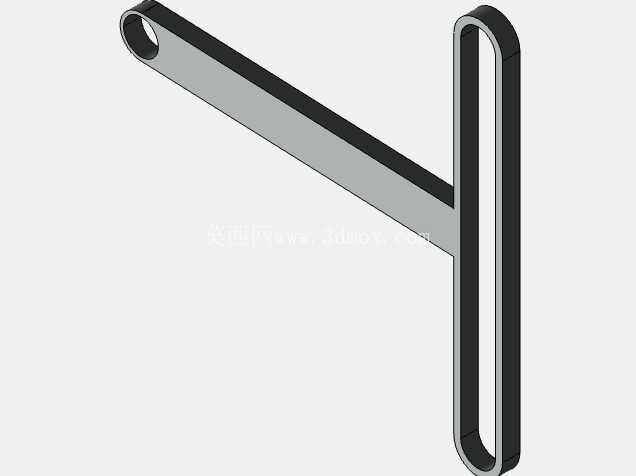

　　在普通卧式车床的主轴端进给传动体系里，头部行程齿轮箱是衔接主轴卡盘与进给传动链的核心功能部件，直接决定了床头端行程传动的精度、负载传递效率以及卡盘装夹作业的行程适配范围。不同于床身内部的主减速齿轮箱，该部件安装在主轴箱靠近卡盘的外侧输出端，主要承担头部行程段的动力分流、行程换向以及小范围传动比微调的功能，适配车床在端面车削、短行程锥面加工、头部攻丝等工序下的进给匹配需求，避免主传动链频繁变档带来的传动间隙累积。从实际应用场景来看，这类齿轮箱多用于中小型普通车床以及数控改造类车床的头部进给改造，在加工盘类零件、短轴类零件的端面时，不需要拉动床鞍做长距离移动，仅通过头部齿轮箱的行程输出即可完成端面进给的动力传递，能有效减少长丝杠传动带来的反向间隙，提升小行程进给的响应速度。在功能特性上，该齿轮箱采用封闭箱式结构，箱体为一体式铸造加工的腔体，内部布置了三组滑移齿轮与一组固定传动齿轮，通过外部拨杆切换齿轮啮合位置，可实现三档不同的行程进给量匹配，输出端直接与卡盘的行程驱动拨盘连接，输入端则通过花键轴与主轴箱的输出轴对接，传动过程中齿轮的啮合间隙控制在0.02mm以内，能满足精车端面时的进给平稳性要求。设计过程中优先考虑了安装边界的适配性，箱体的安装基准面与主轴箱外侧的安装止口采用H7/h6的配合公差，四个安装螺栓孔的位置度公差控制在0.05mm以内，确保安装后齿轮箱的输出轴与主轴的同轴度符合装配要求，不会出现传动卡滞或偏磨的问题。箱体的外形采用方正的切角结构，既避免了与卡盘旋转时的卡爪活动范围产生干涉，也预留了足够的润滑油腔空间，内部油道采用钻孔式结构，可将齿轮飞溅的润滑油引导至两端轴承位置，保证长时间运转下的润滑效果。尺寸设计上，齿轮箱的轴向总长度控制在180mm以内，径向最大尺寸不超过220mm，适配卡盘直径200mm到320mm的中小型车床安装，不会因为部件外伸过长导致主轴端的悬伸量过大，影响主轴的刚性表现。输出端的连接法兰采用标准的三爪卡盘连接尺寸，可直接适配市面上通用的手动三爪卡盘、动力卡盘的行程驱动接口，不需要额外制作连接转接件，降低现场改造的加工成本。在结构细节处理上，齿轮箱的观察孔设置在箱体侧面，可在不拆解箱体的情况下观察内部齿轮的啮合磨损情况，注油孔设置在箱体顶部，放油孔则布置在箱体底部的最低位置，方便日常维护时的润滑油更换。拨杆的操作位置设置在箱体靠近操作者的一侧，操作行程控制在30mm以内，换挡时的阻尼感适中，不会出现脱档或挂档不到位的问题。考虑到车床加工时的切削液飞溅问题，箱体的所有结合面都采用了O型密封圈进行密封，输出轴位置则采用骨架油封进行旋转密封，避免切削液进入箱体内部污染润滑油，也防止润滑油泄漏污染加工工件。内部齿轮采用20CrMnTi材料渗碳淬火处理，齿面硬度达到HRC58-62，能承受频繁换向带来的冲击载荷，齿轮的模数统一采用2mm，齿宽根据传动负载的不同设置为15mm到25mm不等，在保证传动强度的前提下尽可能控制箱体的整体体积。两端的支撑轴承采用圆锥滚子轴承，可同时承受径向载荷与轴向载荷，适配车削加工时产生的轴向切削力传递，轴承的预紧量通过端盖的调整垫片进行微调，保证轴承运转间隙处于合理范围，既不会因为间隙过大产生传动振动，也不会因为预紧过紧导致轴承发热过快。
