双腔精密注塑成型模具结构设计

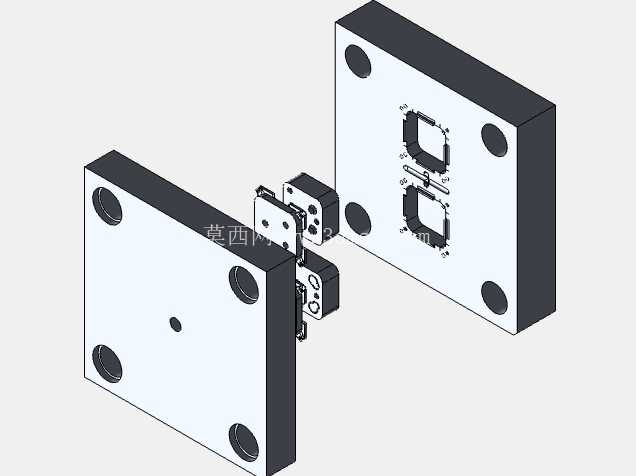

这套双腔注塑成型模具，主要面向小型方形塑料壳体类零件的批量生产场景，常见于消费电子小型结构件、电器内置封装壳体这类对尺寸一致性、成型效率有明确要求的生产环节。从结构拆分状态能看到，模具采用标准两板模基础架构，定模侧设置两个对称排布的型腔，单腔对应一个方形带侧凹结构的塑件，一次开模合模循环即可完成两件成品的成型，相比单腔模具能直接提升近一倍的单机生产效率，适配100-200吨锁模力的常规卧式注塑机安装使用。

设计阶段首先围绕塑件的结构特征做了分型面的选型，分型面选在塑件最大轮廓的法兰端面位置，能保证开模时塑件可靠留于动模侧，避免粘定模导致的取件故障。针对塑件侧壁的卡扣侧凹结构，模具在动模侧配置了独立的滑块抽芯机构，抽芯行程控制在8mm，刚好能完全脱出侧凹卡扣，不会出现抽芯不足导致的塑件顶出拉伤，滑块采用斜导柱驱动结构，合模时依靠锁紧块提供足够的锁模力，避免注塑过程中滑块受料流压力后退产生飞边。

模具的安装边界完全适配标准注塑机的拉杆间距，定模侧的定位圈直径采用通用100mm规格，能直接和注塑机定模板定位孔配合，保证主流道和注塑机喷嘴的同轴度，主流道衬套采用淬火钢材制作，球面半径匹配常规注塑机喷嘴尺寸，减少射胶过程中的溢料风险。动定模板的四个角位设置了标准导柱导套结构，导柱直径20mm，合模过程中提供精准的导向定位，合模重复定位精度控制在0.02mm以内，避免型腔错位导致的塑件壁厚不均问题。

冷却系统的排布上，定模型腔板内围绕两个型腔设置了环形循环冷却水道，水道直径8mm，距离型腔壁的距离保持在12-15mm的合理区间，保证成型过程中型腔各区域温度均匀，减少塑件冷却不均产生的翘曲变形；动模侧的型芯部分也设置了对应的直通式冷却水道，同时针对型芯局部热量集中的区域，做了水井式冷却结构，强化核心区域的冷却效率，缩短整体成型周期。

顶出机构采用顶针顶出方案，在塑件的法兰端面、加强筋对应位置均匀排布直径2-4mm的圆顶针，顶针排布避开塑件的外观面区域，保证成型后塑件外观无顶出痕迹，顶针板采用标准中托司导向，顶出过程平稳无卡滞，顶出行程设置为20mm，能保证塑件完全脱离型芯，不会出现顶出不足导致的塑件留模问题。整套模具的模架采用标准龙记模架规格，所有模板的厚度、开框尺寸都符合行业通用标准，后期维护更换配件时不需要单独定制非标零件，能有效降低生产过程中的维护成本。

在实际生产适配性上，这套模具的流道采用平衡式排布，从主流道到两个型腔的分流道长度、截面尺寸完全一致，保证射胶过程中两个型腔的进料压力、填充速度同步，两个型腔成型的塑件重量差能控制在2%以内，满足批量生产的尺寸一致性要求。浇口采用侧浇口形式，浇口位置选在塑件的非外观侧壁，浇口宽度2mm、厚度0.8mm，成型后浇口去除方便，不会在塑件外观面留下明显的浇口痕迹。排气槽开设在分型面的型腔填充末端，排气槽深度0.02mm，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会产生飞边缺陷。
