立式轴向叶片工业混合搅拌罐结构设计

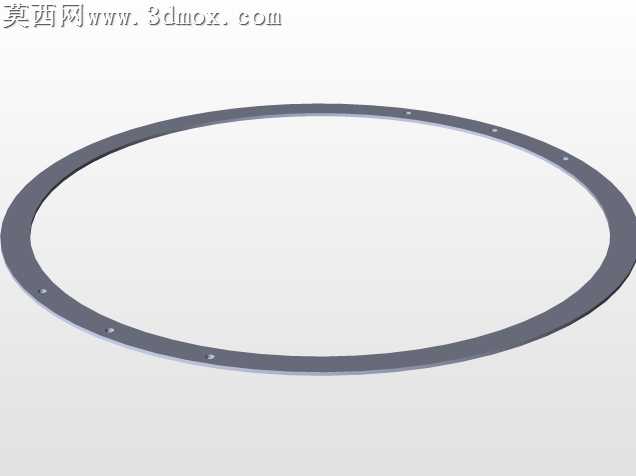

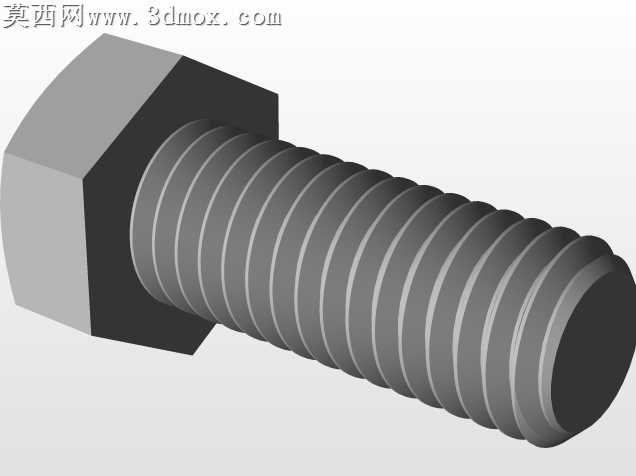

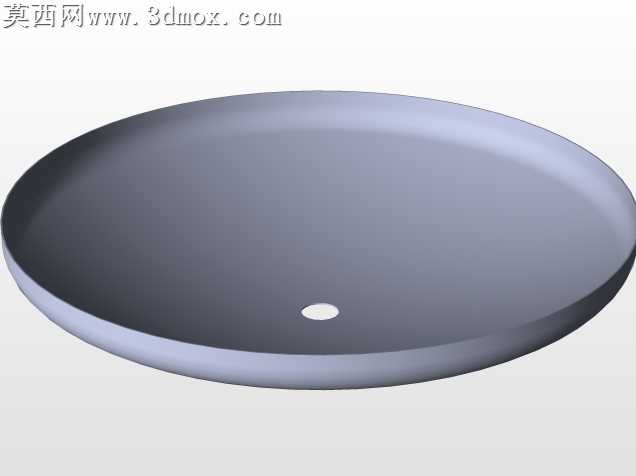

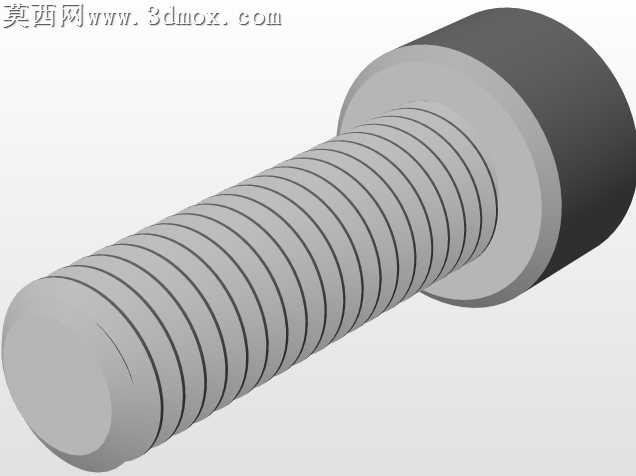

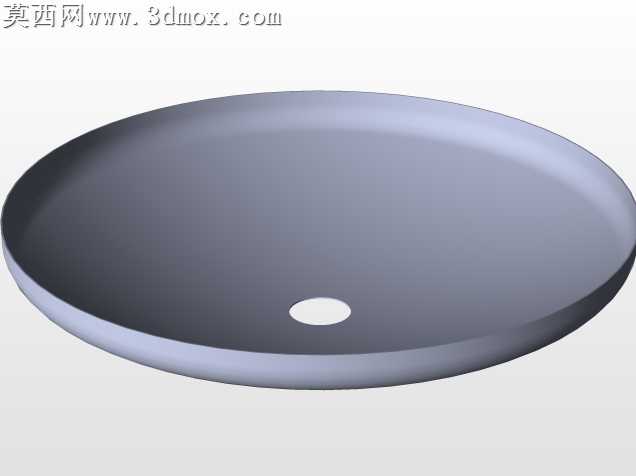

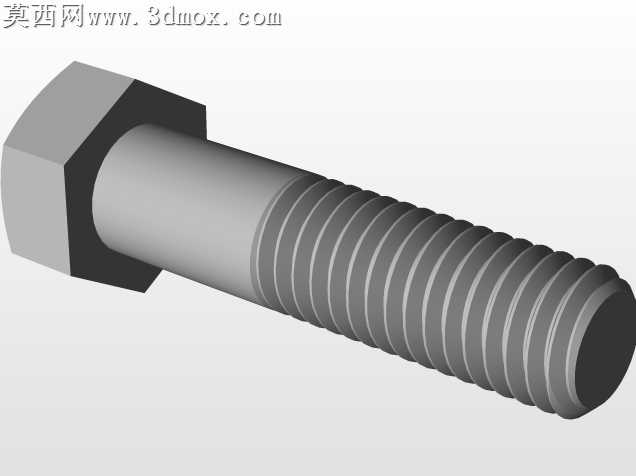

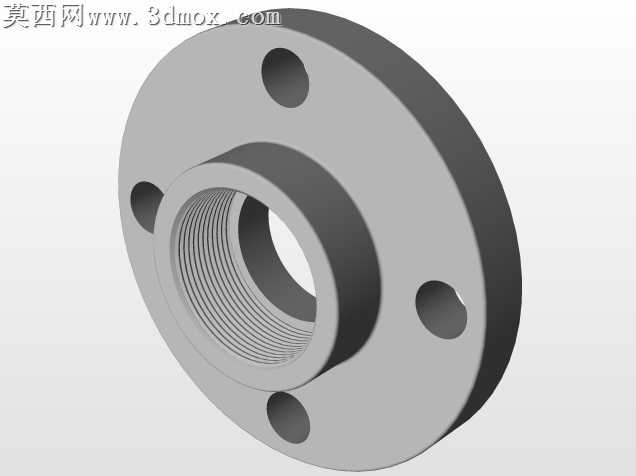

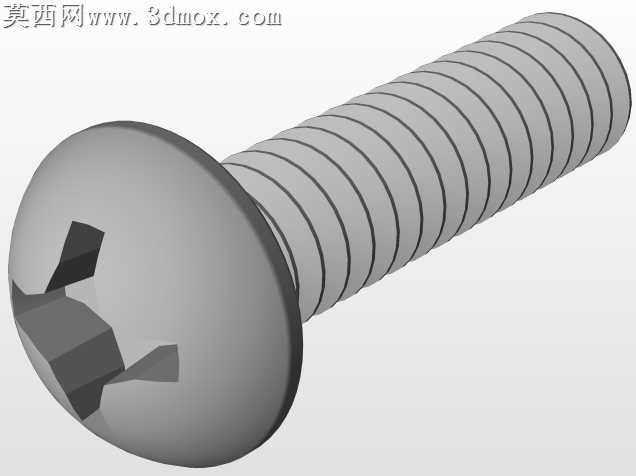

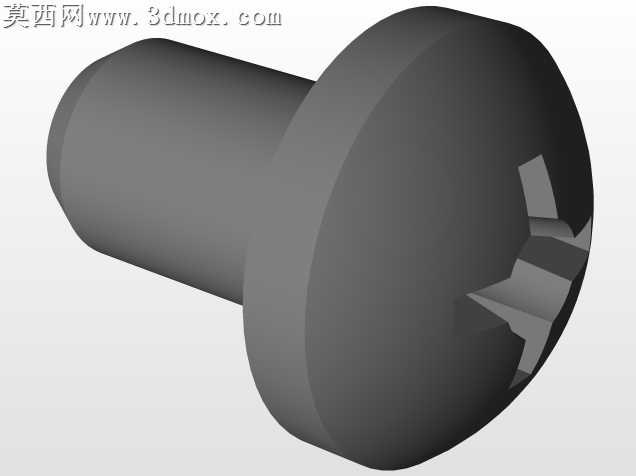

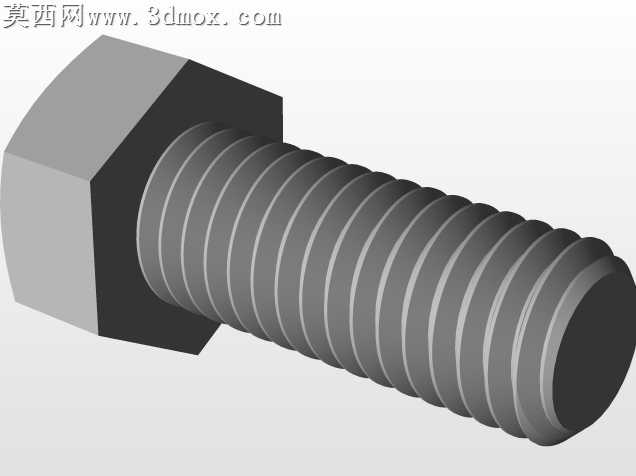

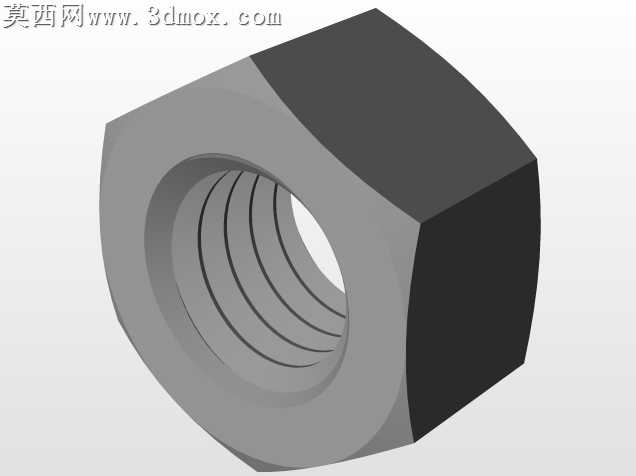

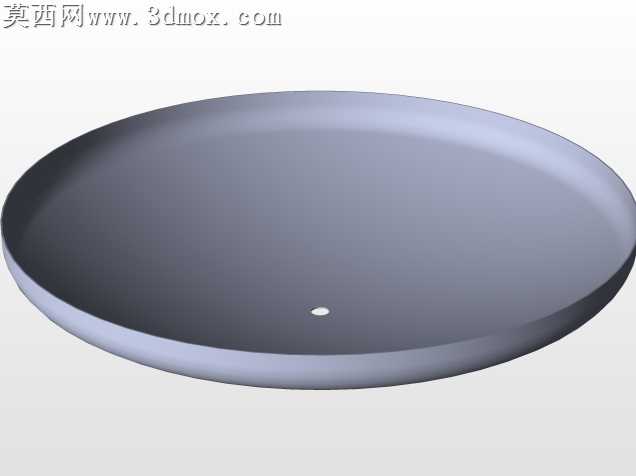

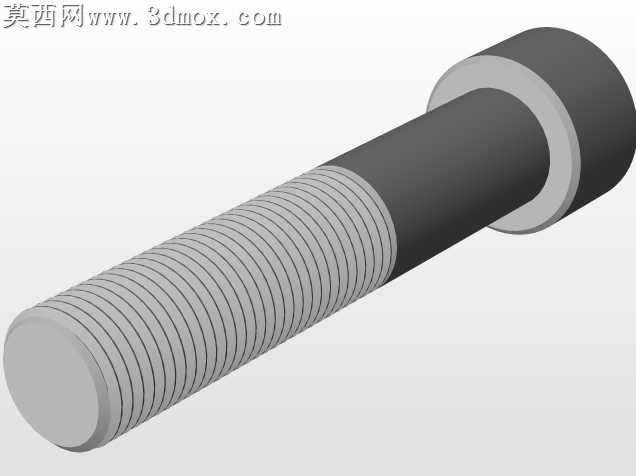

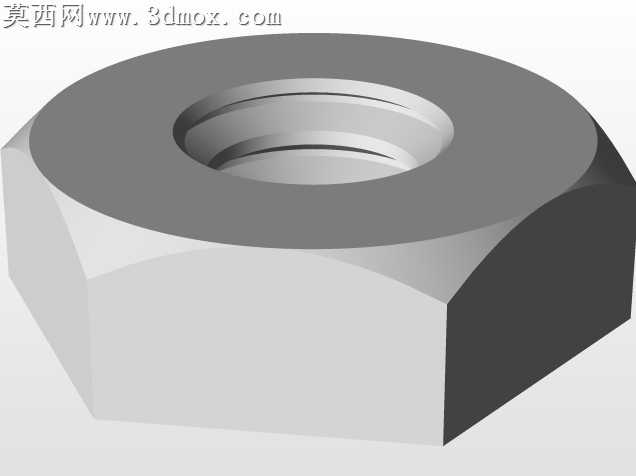

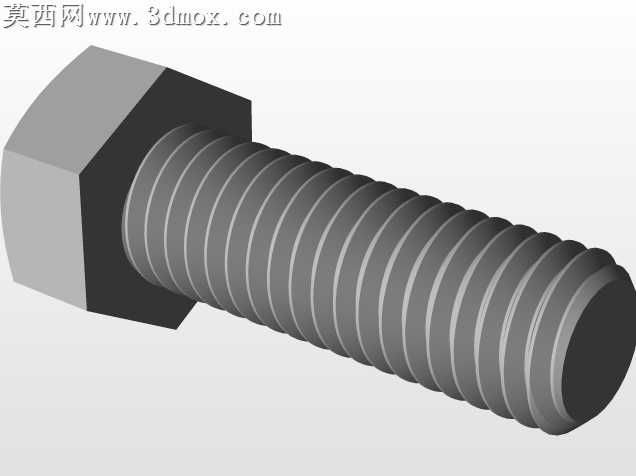

这次做立式混合罐的三维建模，是从加工适配的角度切入的，毕竟这类设备最终要落地生产，建模时的每一处结构取舍都得对接实际加工的可行性。一开始画罐体部分的时候，最先纠结的是筒身和上下法兰的连接结构，一开始想做一体化冲压成型，但算下来筒身直径接近一米二，常规冲压设备根本做不了这么大的拉伸深度，果断改成卷板焊接加法兰螺栓连接的结构，筒壁厚度留了6mm的余量，法兰盘上的螺栓孔特意做了等距圆周阵列，孔位公差留了0.2mm的间隙，方便现场安装的时候对位调整，不会因为焊接变形导致螺栓穿不进去。

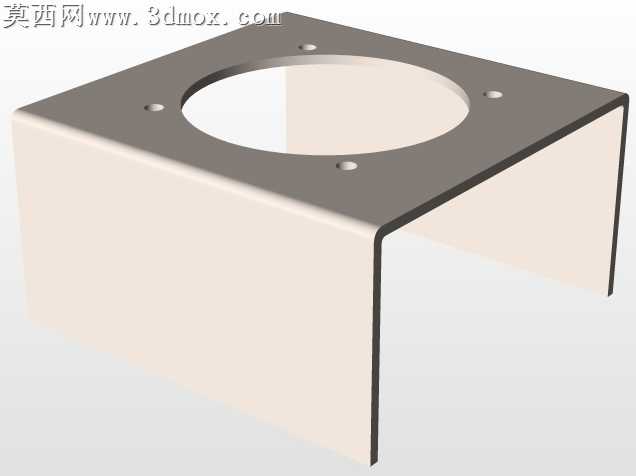

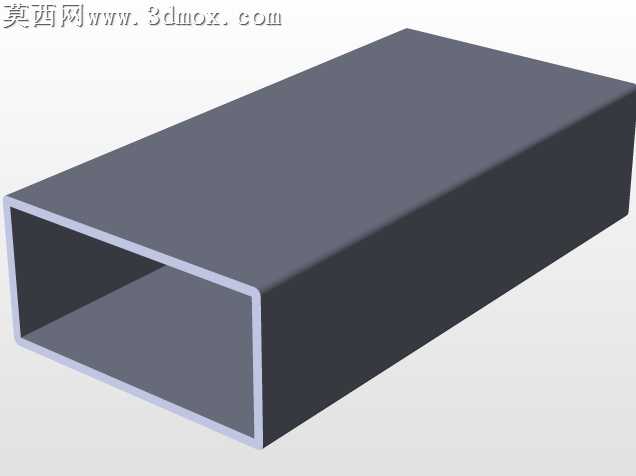

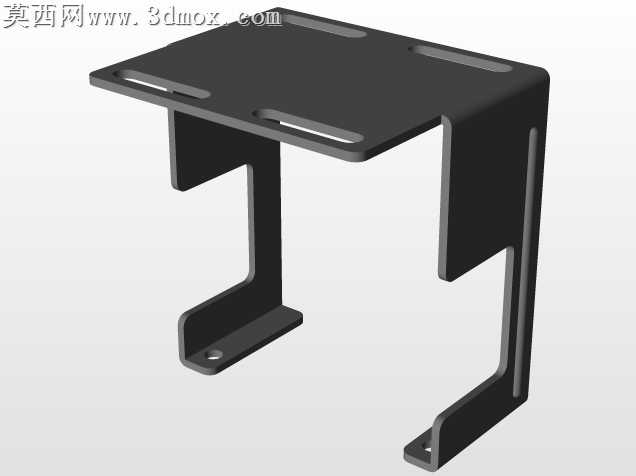

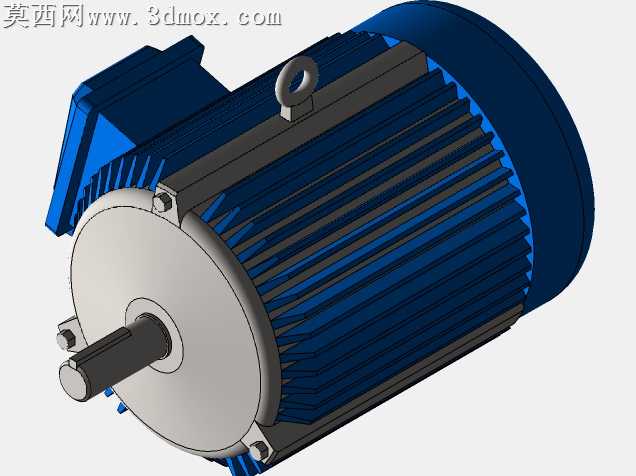

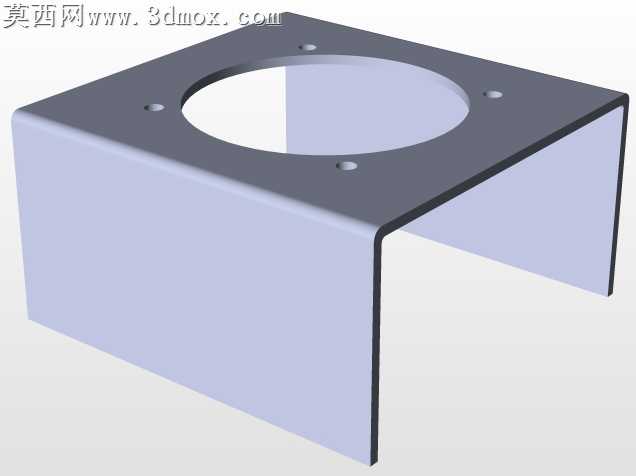

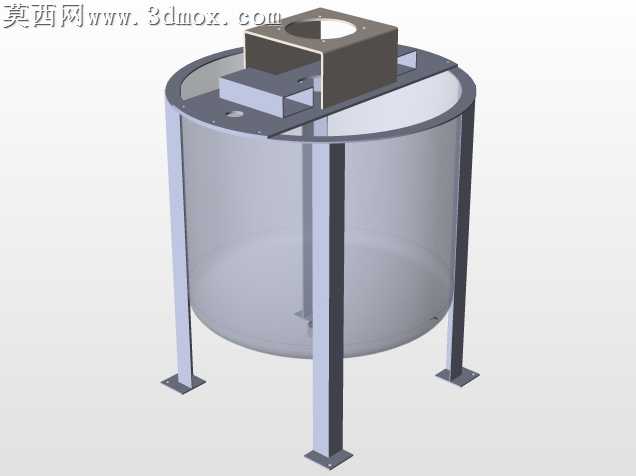

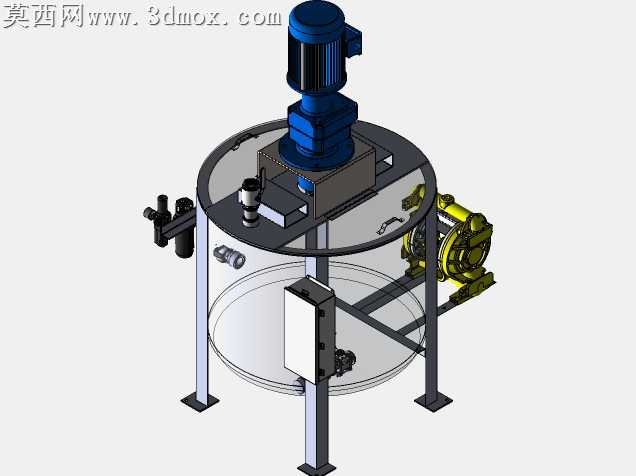

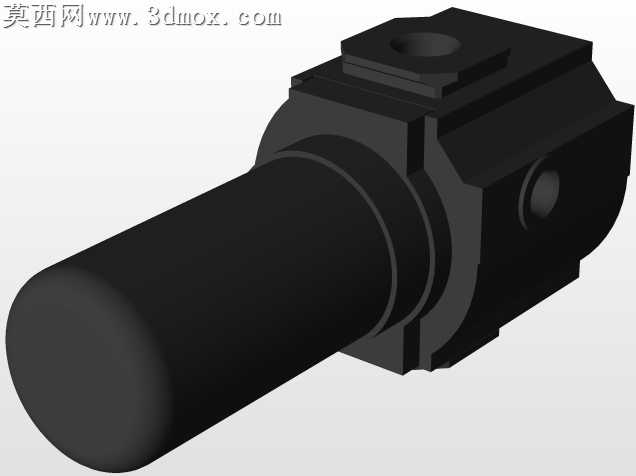

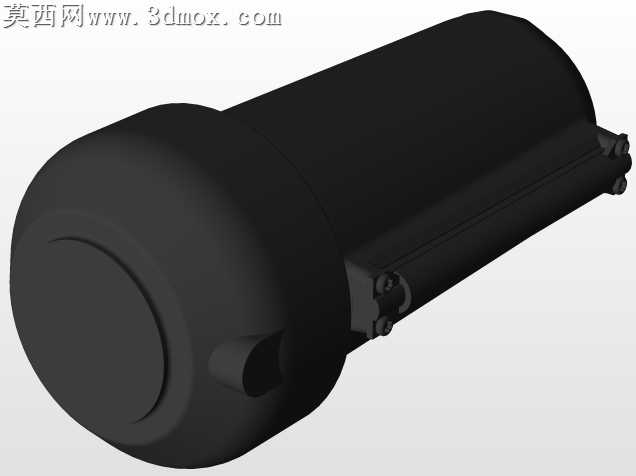

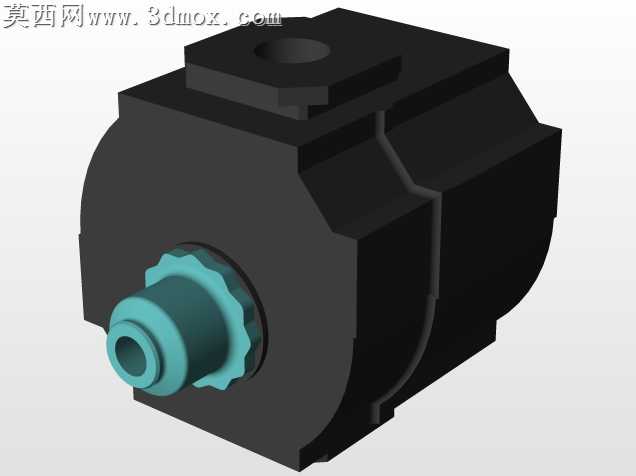

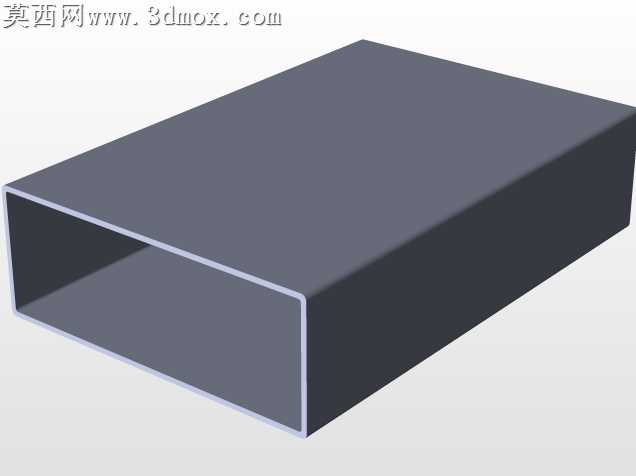

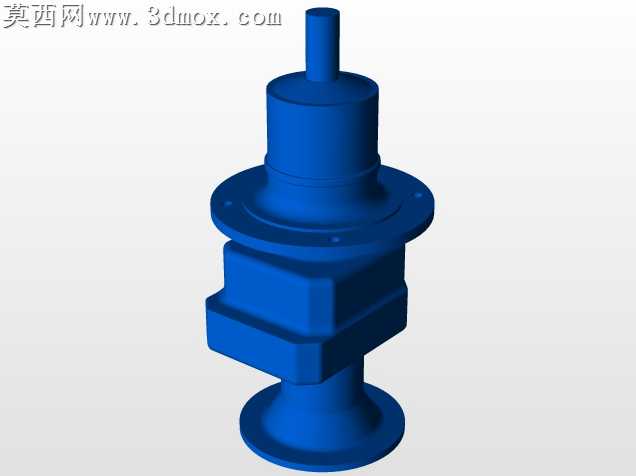

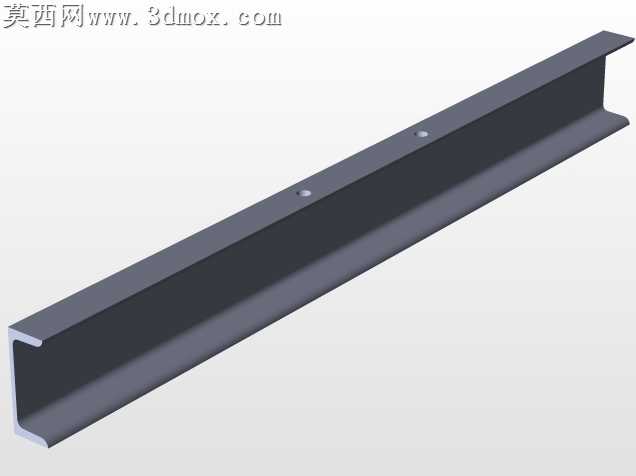

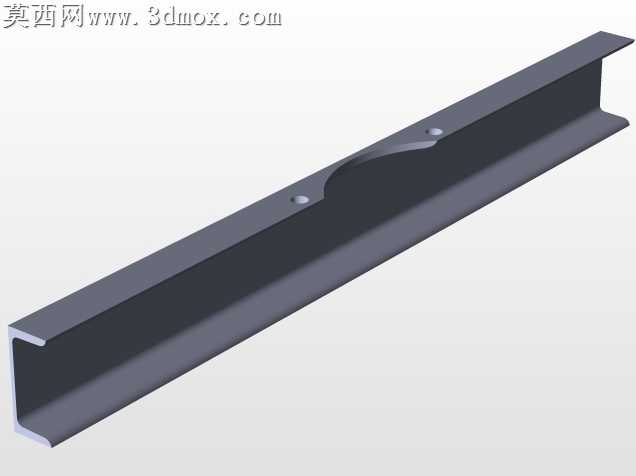

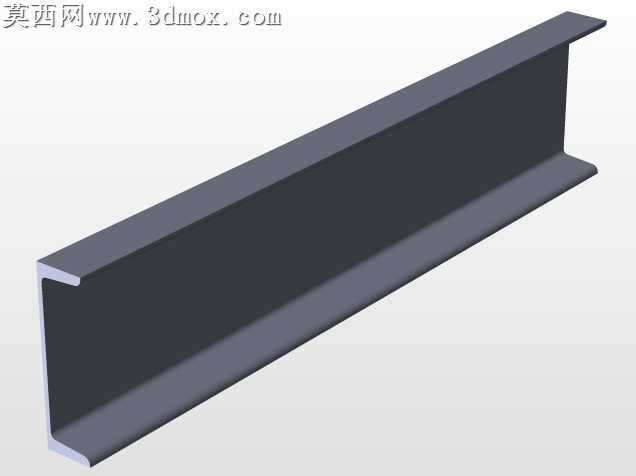

顶部的搅拌驱动安装座是建模时花心思最多的地方，电机和减速机叠装之后重心偏高，要是安装板做薄了运转起来肯定会晃，一开始把安装板厚度设成8mm，做静力学仿真的时候发现边缘形变量超过了0.3mm，直接把厚度加到14mm，还在安装板和罐顶法兰之间加了三根方钢支撑腿，支撑腿的底部特意做了方形地脚板，板上开了长条形的调节孔，后期安装的时候可以微调驱动组件的同轴度，避免搅拌轴偏磨。

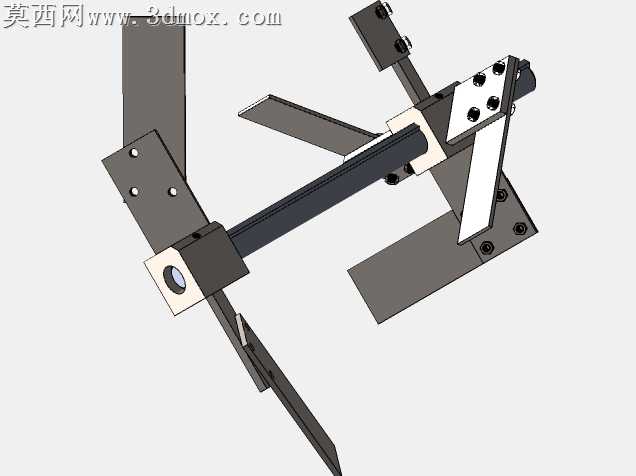

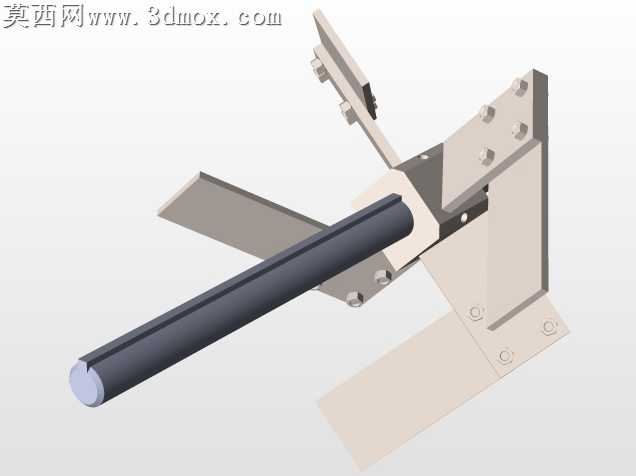

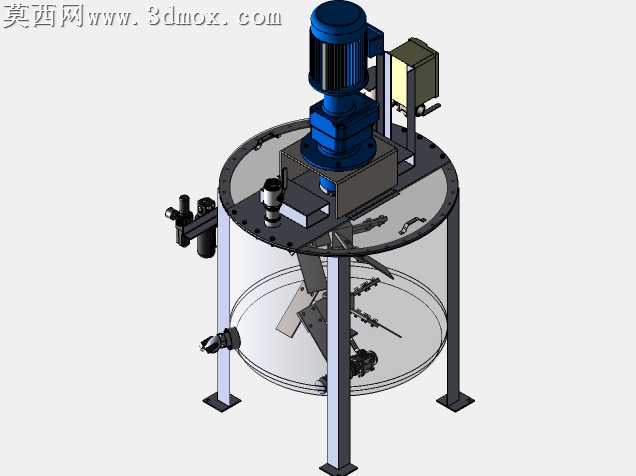

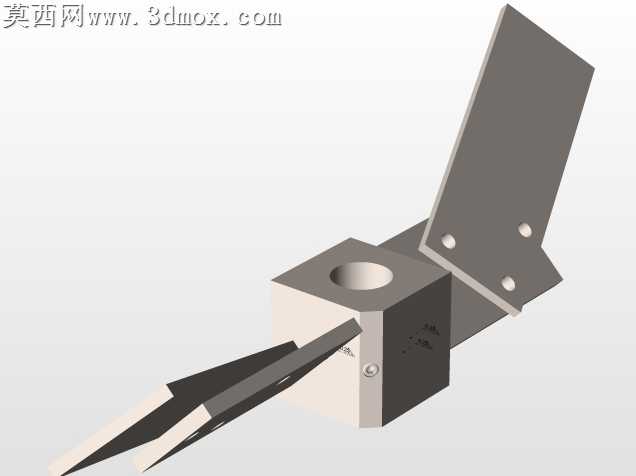

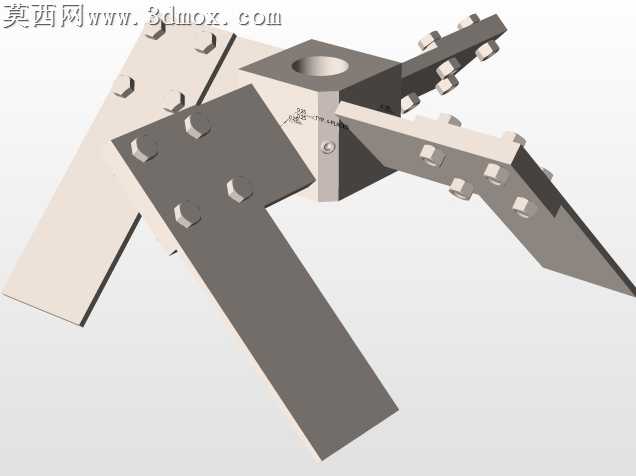

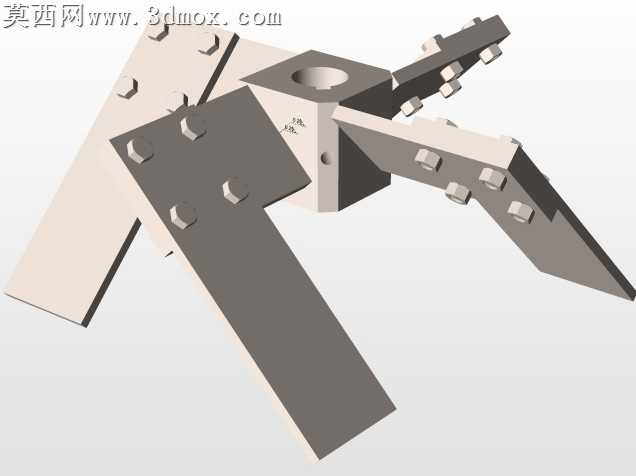

搅拌叶片选的是轴向推进式的结构，一开始想做六片大角度叶片，翻了之前做泥浆混合设备的经验，粘滞性高的混合料用大角度叶片反而会增加电机负载，还容易在叶片根部积料，最后改成三片45度倾角的窄叶片，叶片边缘做了10mm的倒角，既减少搅拌时的流体阻力，也能避免尖锐边角在加工焊接的时候割伤工人，叶片和搅拌轴的连接没有用焊接固定，而是做了抱箍式的可拆卸结构，后期叶片磨损了可以直接拆换，不用整根轴换掉。

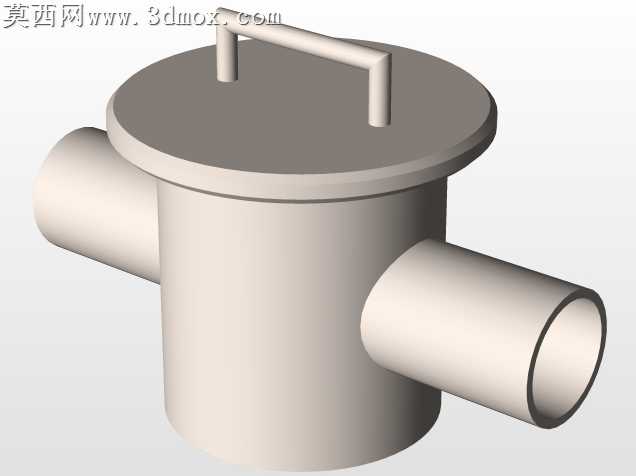

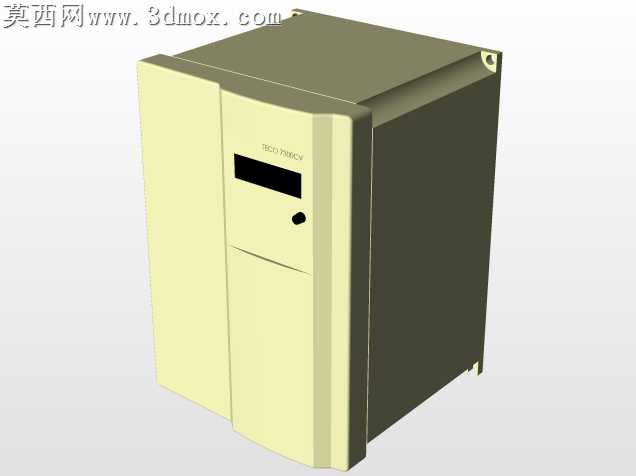

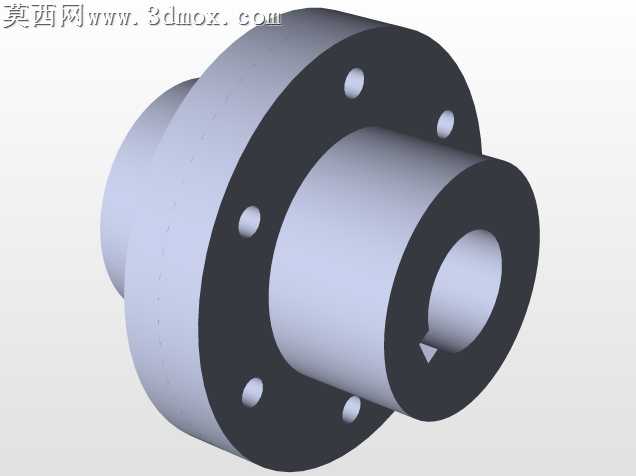

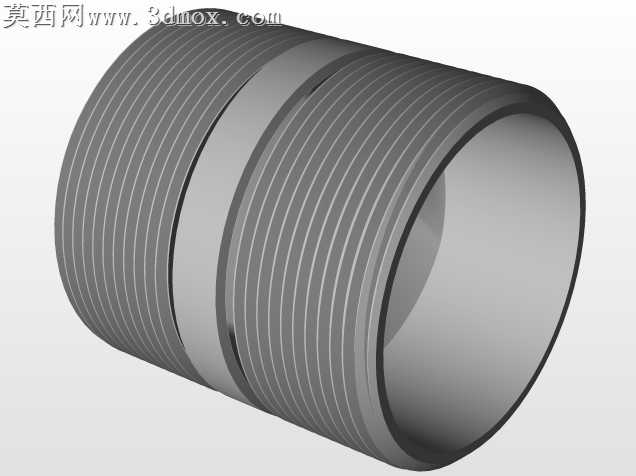

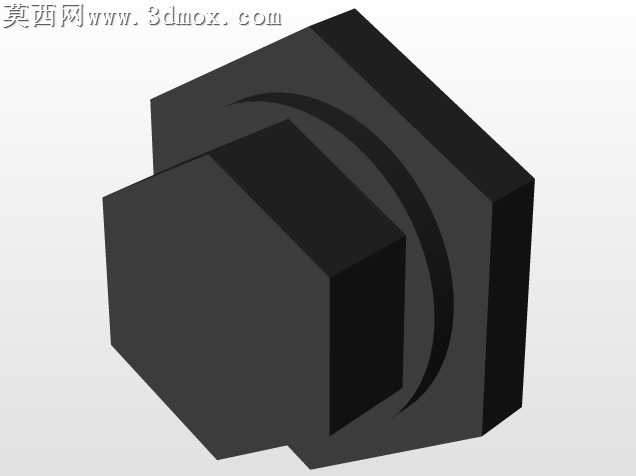

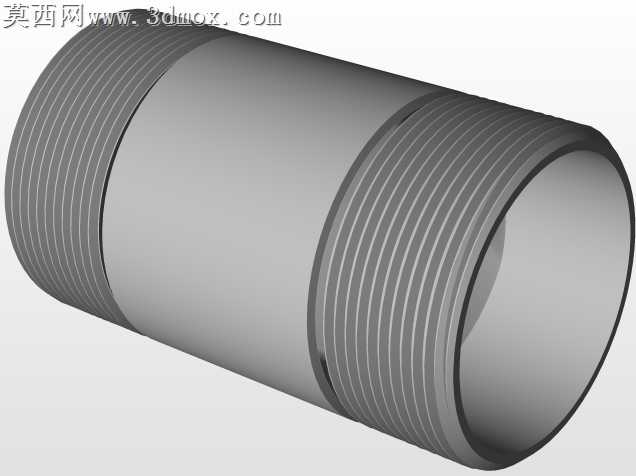

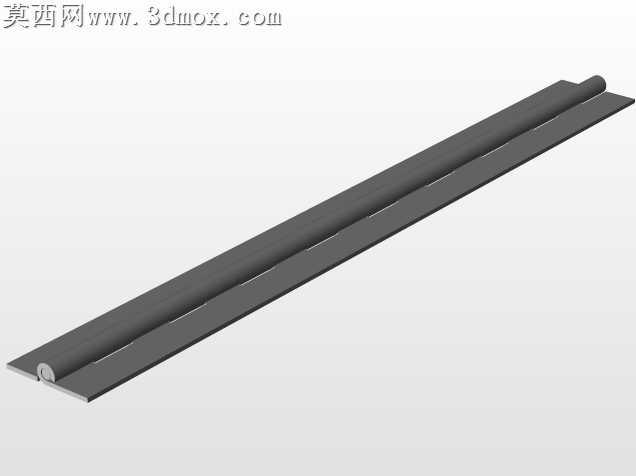

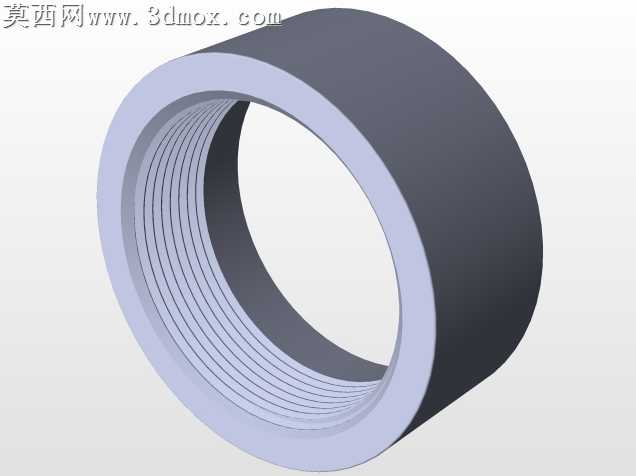

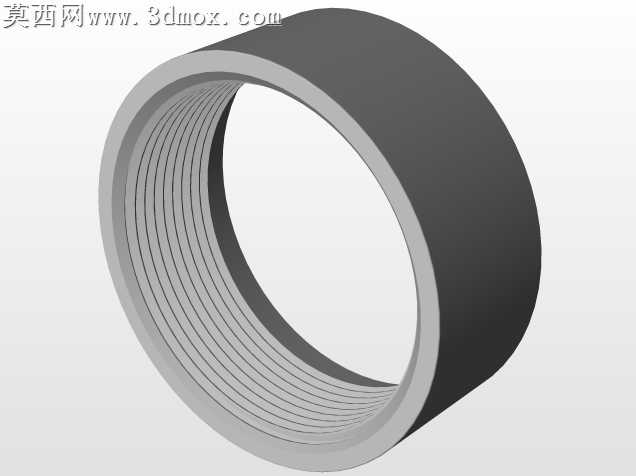

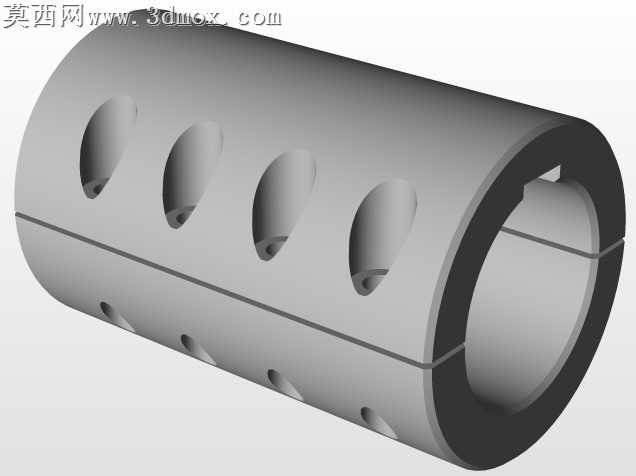

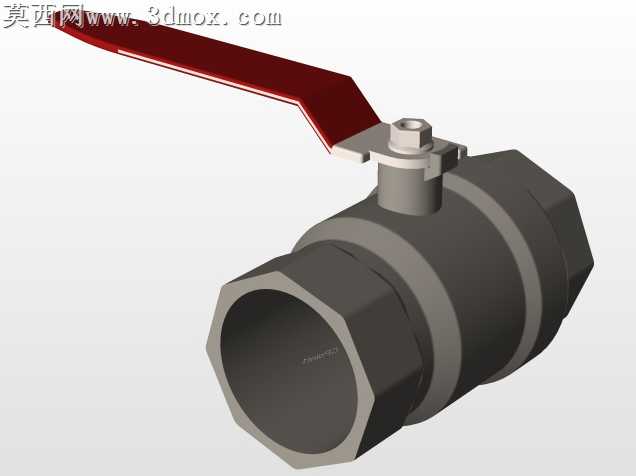

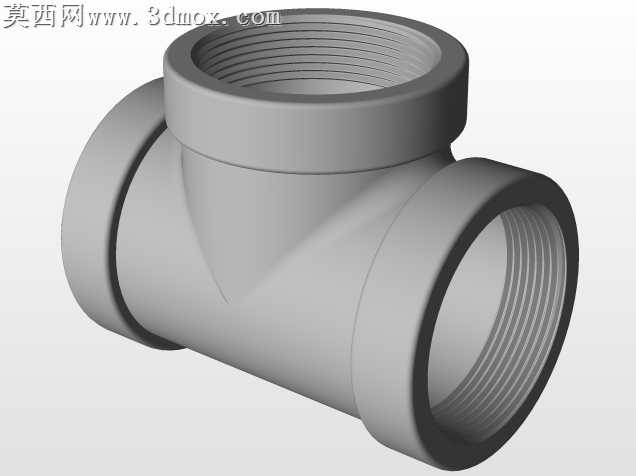

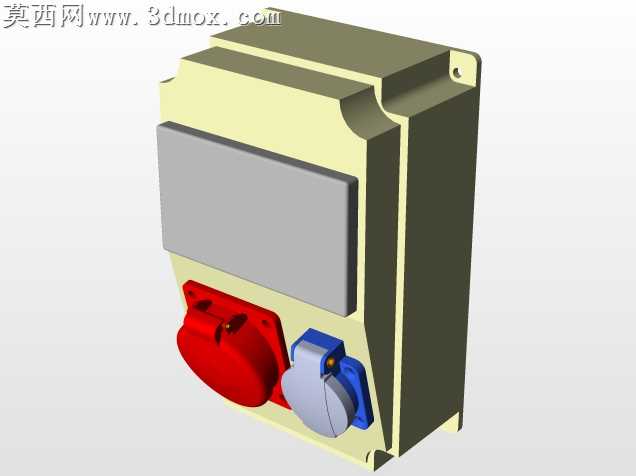

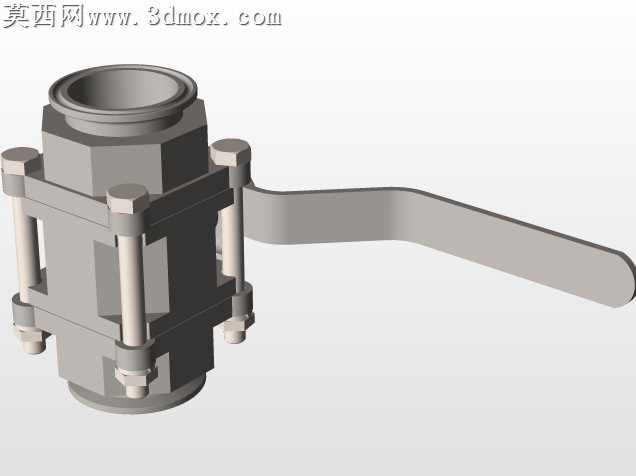

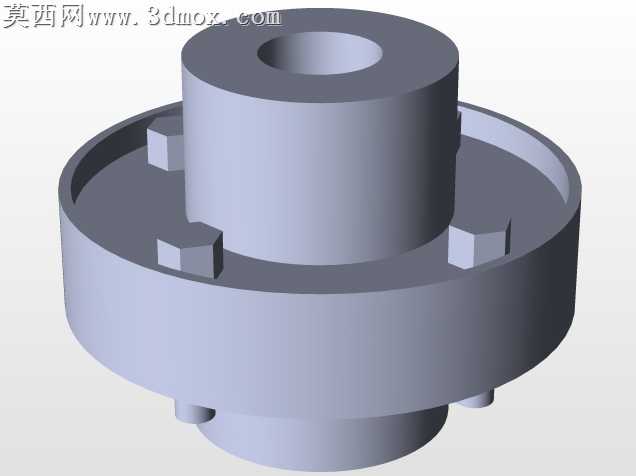

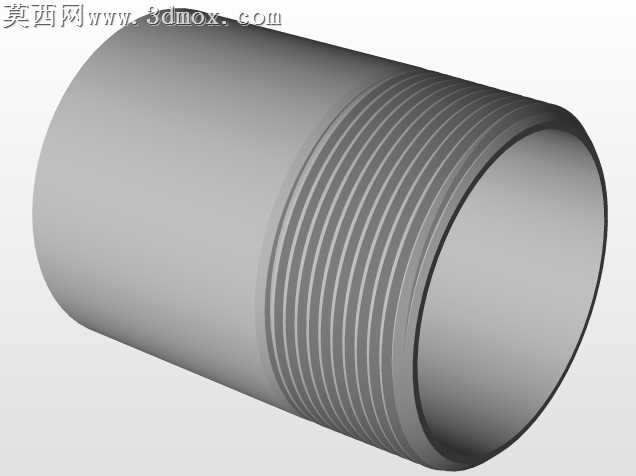

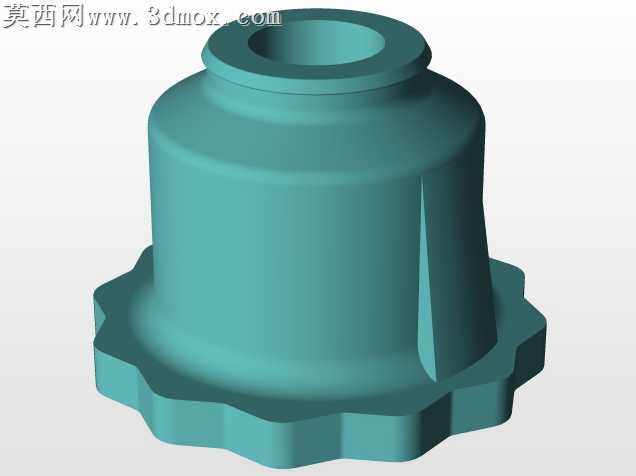

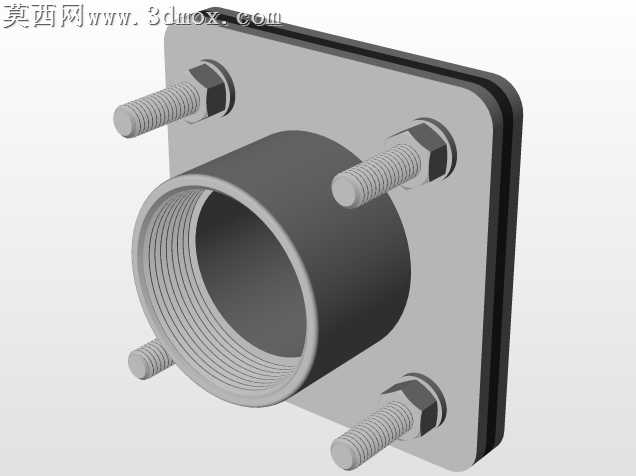

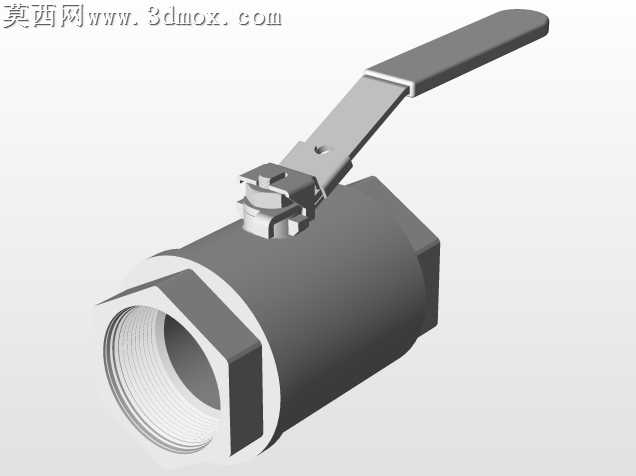

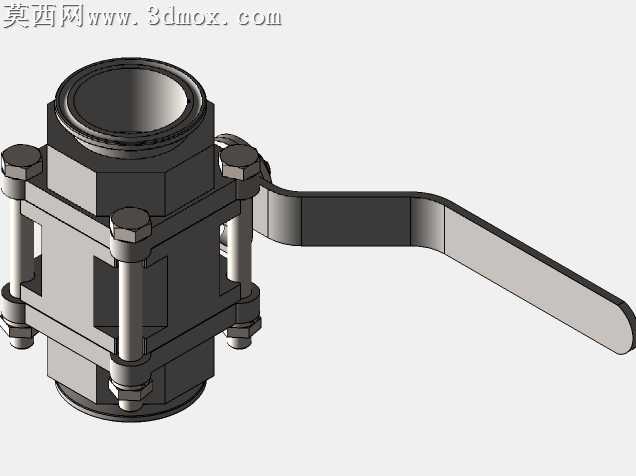

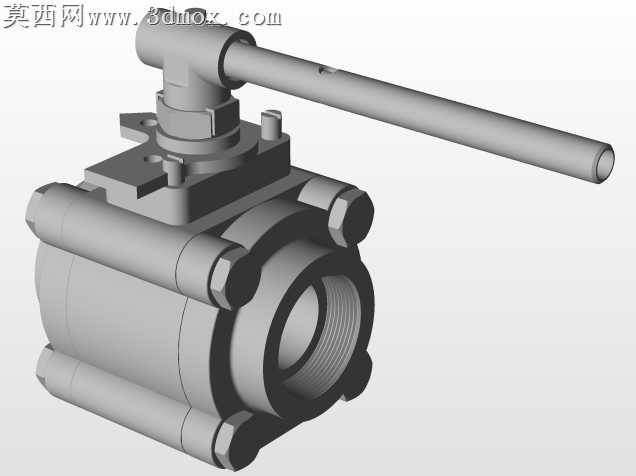

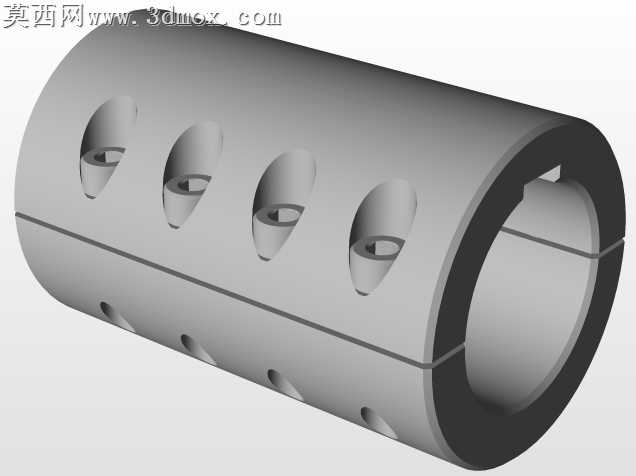

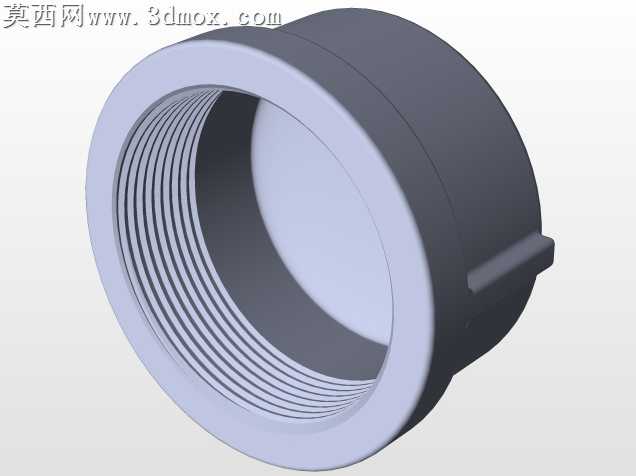

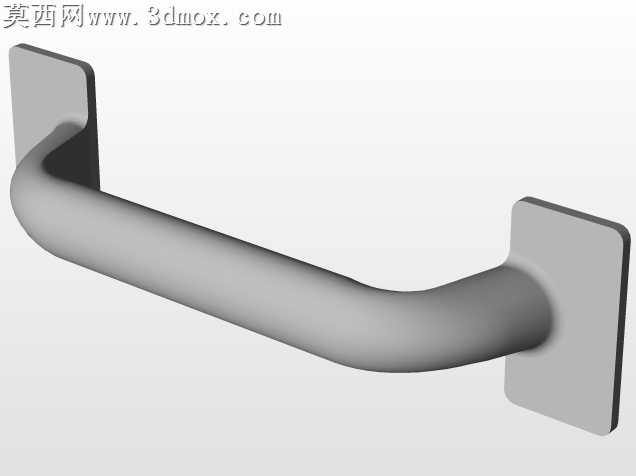

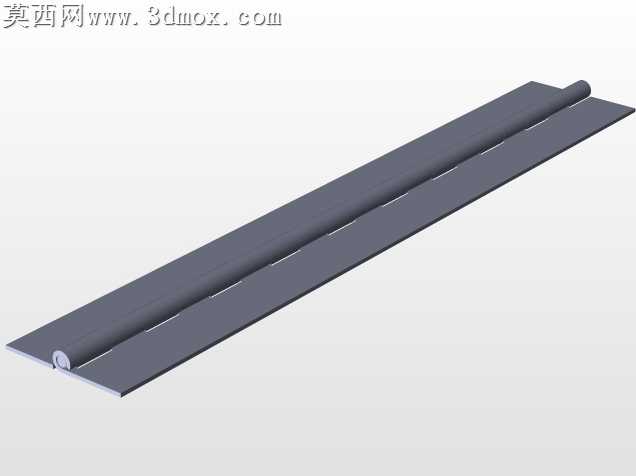

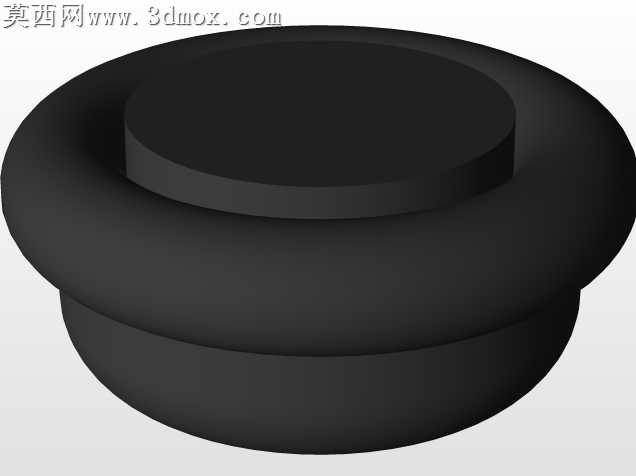

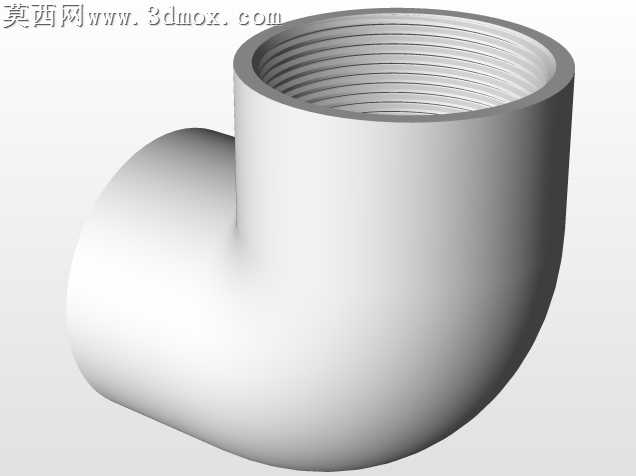

罐身上的接口也都是对照实际工艺需求留的，侧面偏下的位置做了带阀门的出料口，出料口的接管角度做了15度的下倾，放料的时候不会在罐底积余料，罐顶除了驱动安装位，还留了观察口、加料口和接线盒的安装位，接线盒特意做了离驱动组件20cm的偏移，避免电机运转的震动长期影响接线端子的紧固性。做装配配合的时候，搅拌轴和减速机输出轴用的是键连接配合，轴和罐顶的密封座留了0.1mm的转动间隙，密封槽的尺寸特意对照标准O型圈的规格来做，不用单独开模定制密封件。

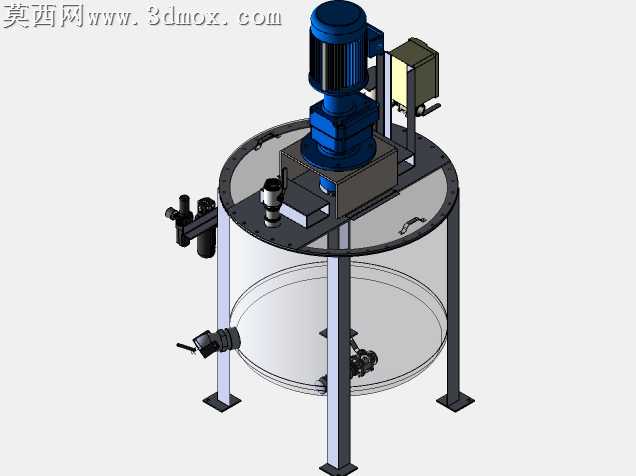

渲染调材质的时候，罐身用了半透明的磨砂玻璃材质，能直接看到内部的叶片结构和支撑布局，金属部件分了两种质感，支撑腿、法兰这些结构件用哑光喷塑的碳钢质感，电机、减速机、阀门这些外购件用略带光泽的铸铁和喷漆质感，光影打在半透明罐身上的时候，能清晰透出内部立柱和叶片的投影，既展示了外部结构，也能让看模型的人快速理解内部的搅拌逻辑。整个模型做下来没有多余的装饰结构，每一处凸起、每一个孔位都对应实际的加工和装配需求，不管是拿来做实训教学的结构演示，还是给设备生产厂家做方案参考，都能直接对接后续的工程图输出，不用再做大幅度的结构调整。
