立式泥浆搅拌混合罐体结构设计

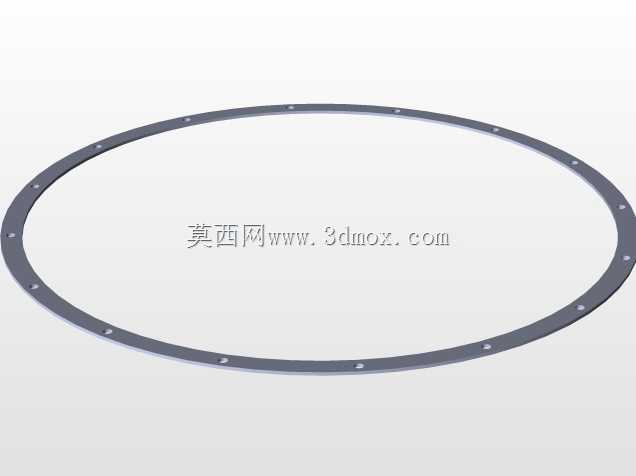

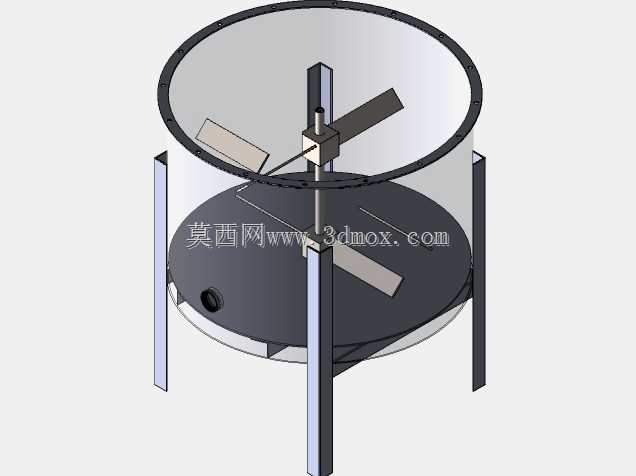

　　在桩基施工、盾构掘进、油田钻井以及矿山尾矿处理的作业现场，泥浆混合罐是保障浆体配比稳定、物料均质悬浮的核心配套设备，这类罐体的结构合理性直接影响浆体制备效率，甚至会关联到整套施工工序的连续运转稳定性。不同于常规常压储液罐，该款立式混合罐在结构设计上优先考虑了高固含量浆体的搅拌流场覆盖需求，罐体采用直筒加锥底的外形构型，锥段的倾斜角度经过反复校核，能够避免高比重固相颗粒在罐底沉积板结，减少停机清罐的频次。罐体顶部设置满焊法兰边，既可以适配密封顶盖满足防尘、防溅的作业要求，也能作为顶部搅拌组件的安装基准面，法兰边上的螺栓孔采用等距均布设计，安装时无需刻意对位找正，降低现场装配的难度。支撑结构采用三根均布的立式支腿，

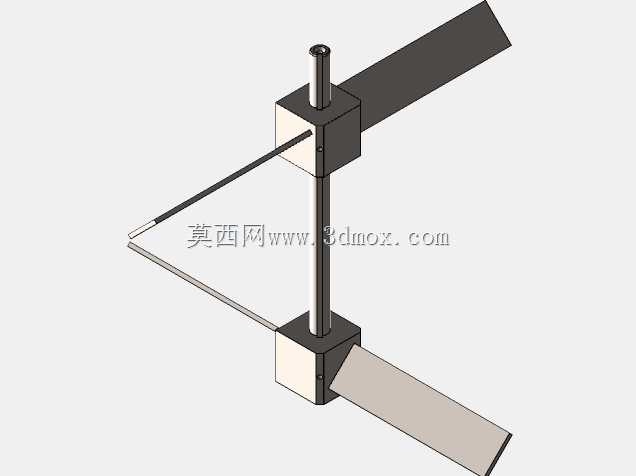

　　支腿与罐体侧壁之间增设三角加强筋板，支腿底部预留地脚螺栓安装孔，能够将满载状态下的罐体载荷均匀传递到安装基础，避免满载运行时出现罐体倾斜、搅拌轴偏心磨损的问题。罐底锥段侧面预留排料口，接口采用标准法兰连接形式，可直接对接输浆泵的入口管路，排料口的位置略高于锥底最低点，能够在正常排料时阻挡大尺寸杂物进入泵体，同时最低点预留排污口，方便停机时排空罐内残留浆体与沉积渣料。搅拌组件采用中心顶入式安装结构，搅拌轴上设置两层桨叶，上层桨叶采用斜叶结构，运转时能够推动表层液流向罐底流动，打破浆体表层可能形成的结壳层；下层桨叶采用平直叶结构，贴近罐底锥段布置，运转时形成的径向流能够直接冲刷罐底沉积区域，将沉降的固相颗粒重新卷吸到搅拌流场中，

　　保证整罐浆体的固相含量均匀度。设计过程中对搅拌轴的长径比做了严格控制，轴中部设置稳定支撑结构，避免满负载运转时出现轴系摆动，降低轴封位置的渗漏概率。罐体侧壁预留有多个液位检测、添加剂注入的接口位置，可根据实际作业需求加装液位计、加药管路等附属配件，无需在现场额外开孔焊接破坏罐体防腐层。从安装边界来看，该罐体的整体占地尺寸紧凑，支腿的跨距经过优化，既能够保证整罐的稳定性，也能在支腿下方空间预留出排料管路、阀门的安装操作空间，现场布置时不需要额外预留过大的检修通道。在实际应用场景中，这类混合罐既可以作为泥浆循环系统的浆体调配单元，用于配比制备符合施工参数要求的膨润土浆、水泥浆，也可以作为工业生产中的固液混合单元，完成化工粉料、

　　矿料与液体的均质混合作业。罐体的筒身高度与直径比例经过流场仿真验证，能够在保证有效容积的前提下，降低搅拌桨运转的功率损耗，相比同容积的常规直筒平底罐，搅拌能耗可降低约15%，同时浆体达到均质状态的时间缩短20%左右。设计时还考虑了不同工况的适配性，罐体的壁厚选取预留了足够的腐蚀余量，能够适配弱腐蚀性浆体的长期接触需求，所有焊接位置均做满焊打磨处理，避免出现焊缝夹渣、气孔导致的渗漏问题。搅拌桨与搅拌轴之间采用键连接加锁紧螺栓的固定方式，长期运转不会出现桨叶松动移位的问题，后期维护更换桨叶时也无需整体拆卸轴系，降低运维的工作量。
