框架式液氢杜瓦储运罐体三维设计

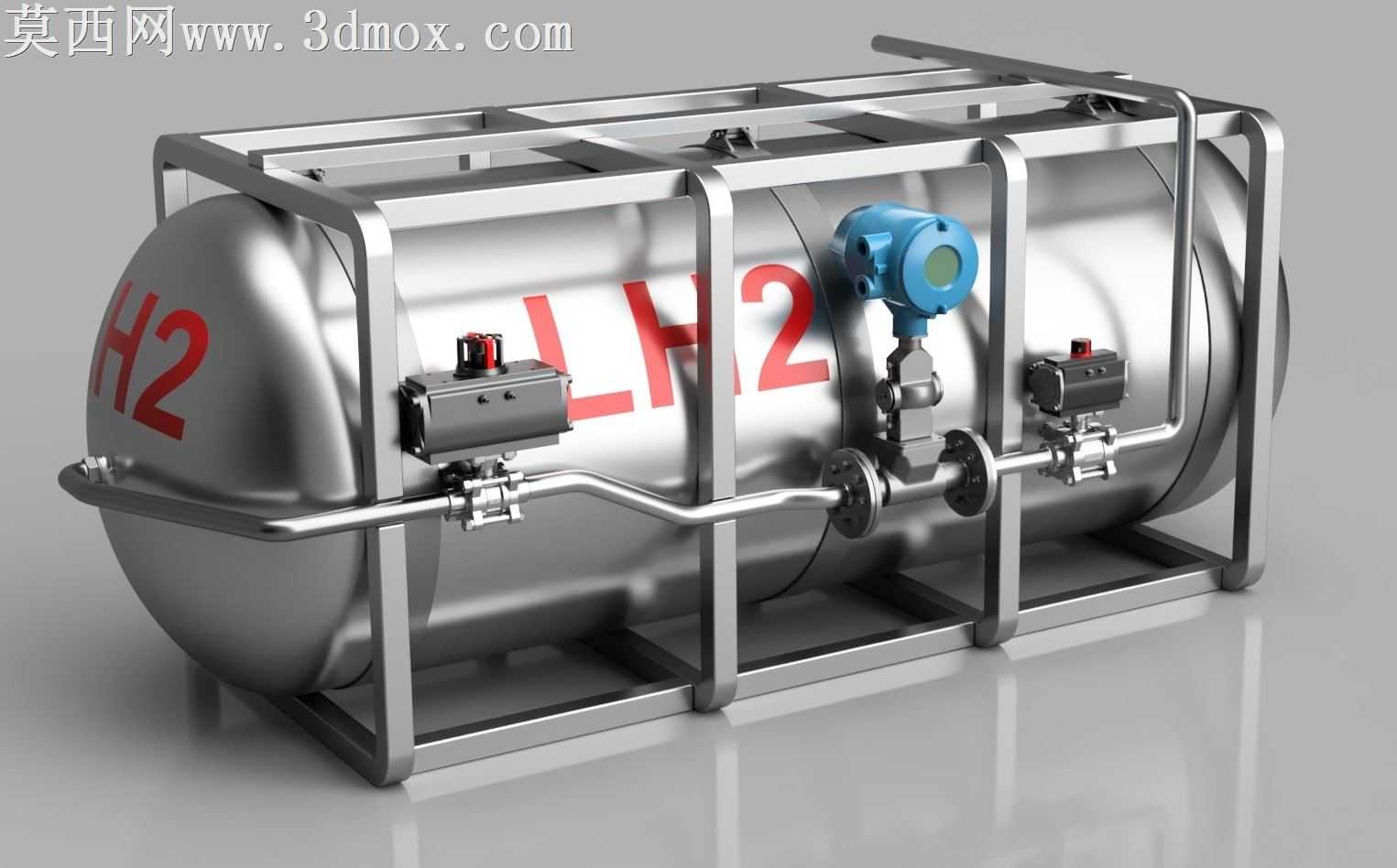

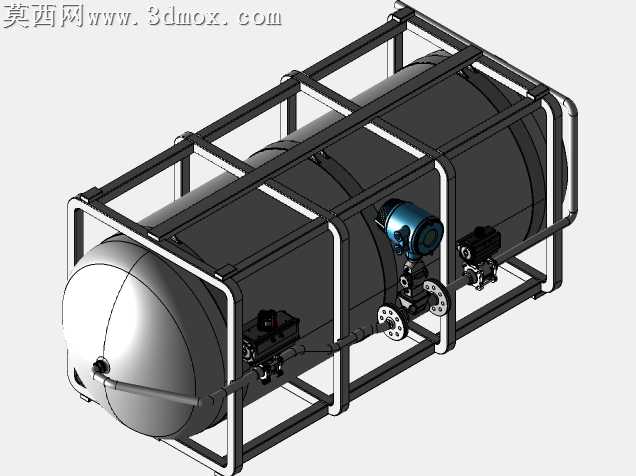

这次做液氢杜瓦的建模，我特意选了加工适配的视角来推进，毕竟这类低温承压容器，建模时不考虑后续加工落地的话，做出来的模型再好看也没法用于实际生产参考。一开始画罐体主体的时候，没有直接拉个圆柱就完事，特意把筒体两端的椭圆封头做了曲率连续处理，封头和筒体衔接的位置留了15mm的直边段，这部分是实际焊接时的焊接收缩余量，要是建模时把封头直接和筒体切齐，后续出加工图的时候工人根本没法留焊位，很容易出现焊穿或者应力集中的问题。外围的防护框架我一开始想直接用方管拼个矩形架子就行，后来翻了低温储运设备的框架标准，才把框架的竖撑位置调整到和罐体内部的支撑环对齐，不然框架受撞击的时候力直接传到薄壁筒体上，很容易把真空夹层撞变形，破坏杜瓦的绝热性能，每根方管的衔接处我都做了45度切角的配合面，没有留那种生硬的直角搭接，后续焊接的时候能保证焊道均匀，不会出现虚焊的死角。罐体上的管路部分我没有做太细碎的阀门和流量计细节，不是做不出来，是考虑到这个模型主要用于整体布局方案展示，太细碎的标准件反而会干扰整体结构的表达，而且不同项目用的阀门型号都不一样，留好接口的法兰位置就行，法兰盘的螺栓孔我特意做了跨中布置，这是压力管道法兰的安装规范，要是做成径向对齐的，后续安装的时候螺栓受力不均很容易漏液。材质调试的时候，罐体不锈钢表面我没有给太高的粗糙度，做了轻微的拉丝纹理，反射率调到0.3左右，既体现金属质感又不会因为反射过强掩盖结构细节，框架的方管我给了稍暗一点的金属材质，和罐体形成层次区分，管路上的蓝色仪表头特意做了半哑光的漆面效果，和金属管路形成材质对比，看模型的时候能快速找到操作仪表的位置。做支撑脚的时候，我特意在框架底部加了10mm厚的减震垫安装位，液氢储运的时候不能有剧烈震动，这个位置留出来后续就能直接适配不同的减震组件，不用再改框架结构。整个模型做下来，没有加多余的装饰性结构，每一处凸起和衔接都是对应实际加工和安装的需求，不管是用于氢能储运设备的方案展示，还是给新入行的设计人员做低温容器结构参考，都能直接对应到实际生产的细节，不会出现模型和实物脱节的问题。
