四轮驱动电动玩具越野车结构设计方案

　　这款电动玩具越野车的结构设计，核心面向低龄用户的户外玩耍场景，兼顾沙地、草地、室内硬质地面等多地形通行需求，整体采用电池供电的独立动力布局，避免传统拉线玩具的使用场景限制，也区别于普通两驱玩具车易打滑卡滞的通病。从结构框架来看，整车采用四轮独立支撑的底盘布局，中央位置预留电机安装腔体，动力通过直齿锥齿轮组完成换向传输，将电机的高速旋转转化为四个车轮的同步扭矩输出，传动路径上的齿轮啮合间隙控制在合理区间，既保证动力传输效率，也避免硬冲击下齿轮崩齿的问题。

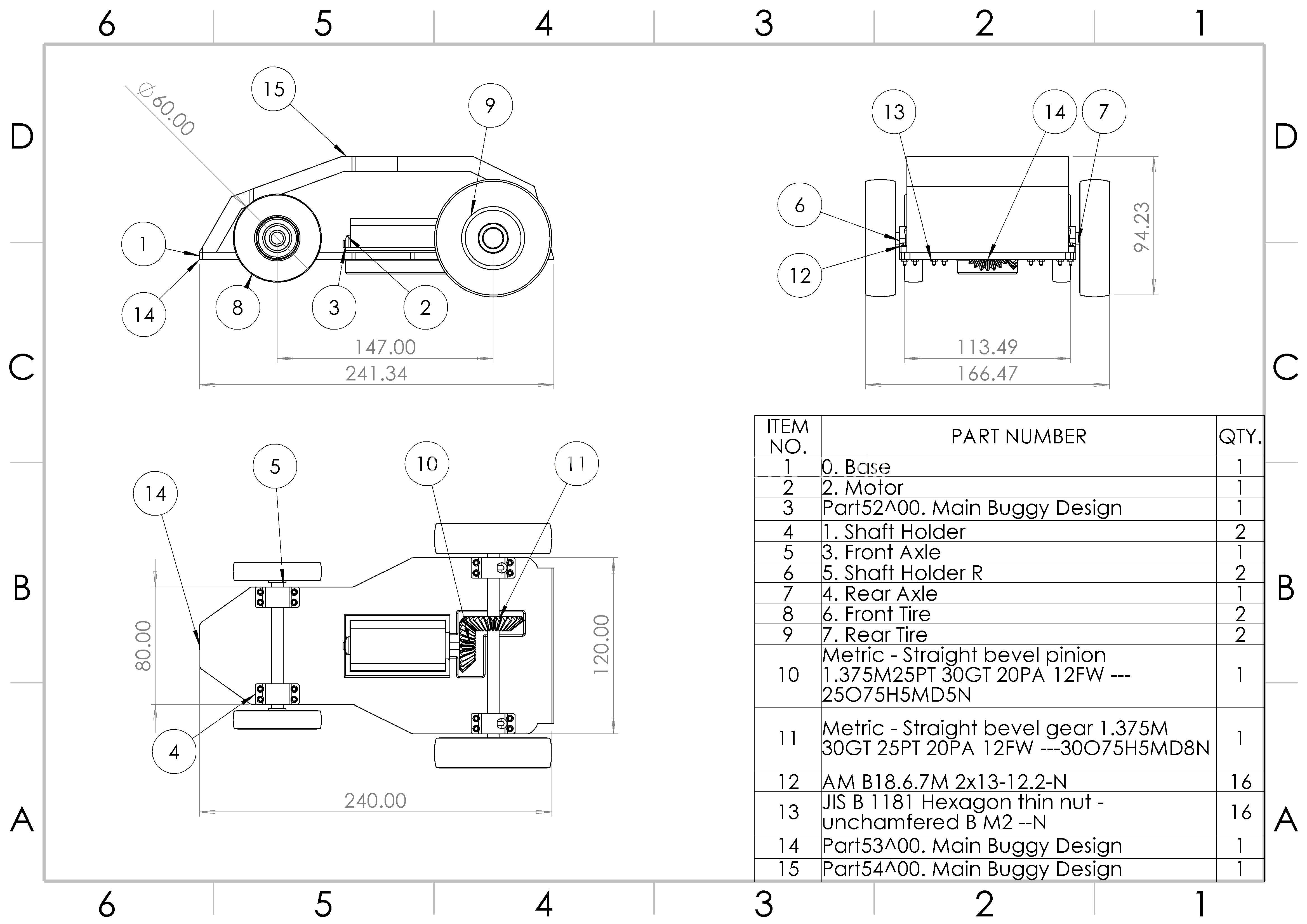

　　设计过程中优先考虑结构耐用性，底盘主体采用一体化承载式结构，没有多余的拼接缝隙，减少玩耍过程中泥沙、灰尘进入传动腔的概率，轮轴位置采用六角螺母配合防松结构，应对儿童玩耍时的跌落、撞击工况，避免轮组脱落的安全隐患。传动系统选用的30GT 20PA 12FW齿轮经过模数匹配，配合AM B118.6/7M 2x13-12.2-N六角螺母完成轴向定位，所有传动部件的安装位都预留了0.1mm的装配公差，既方便生产阶段的快速组装，也能抵消塑料件成型后的轻微收缩变形。

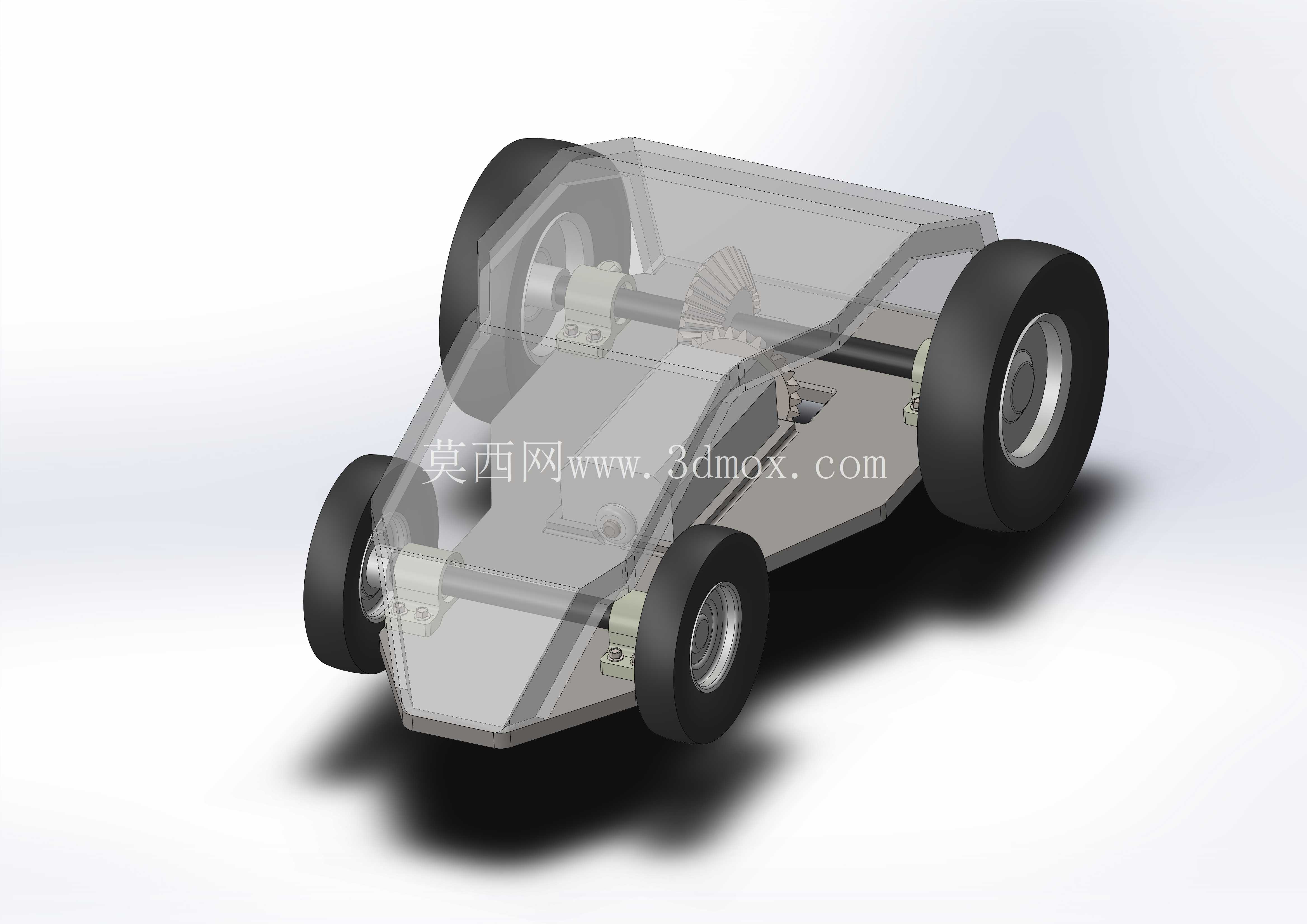

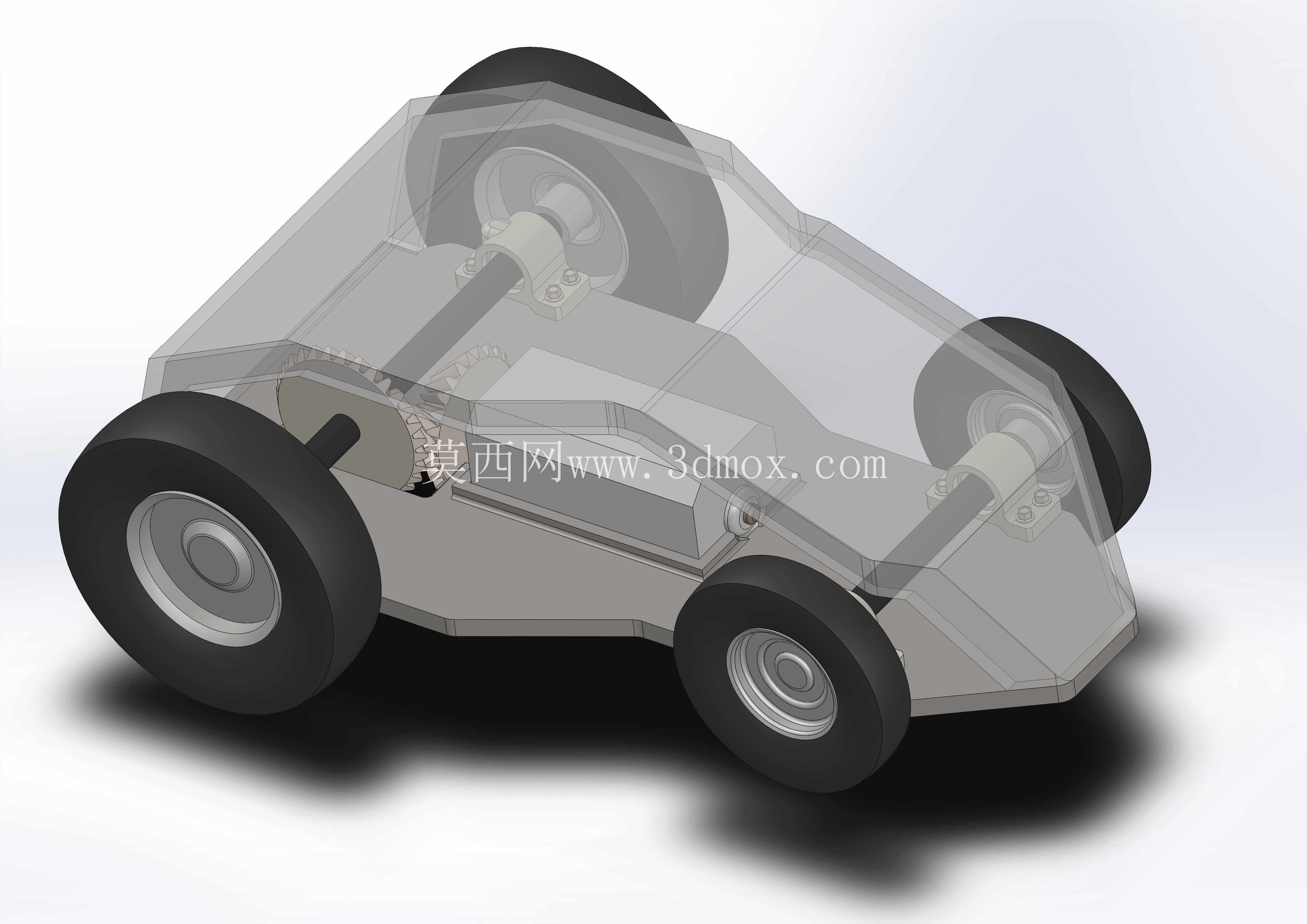

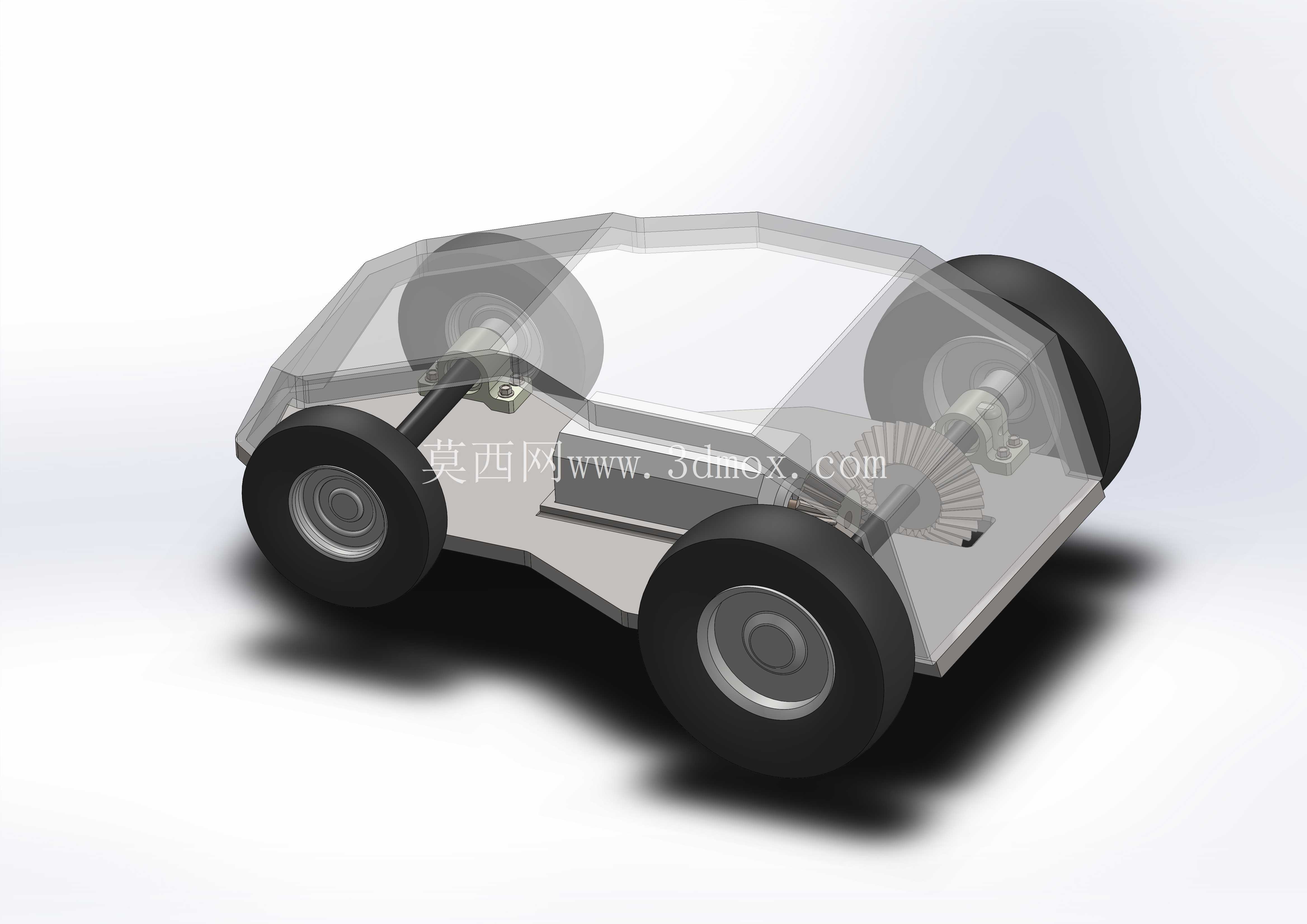

　　整车外廓尺寸控制在总长度241.34毫米、宽度120.00毫米的区间，这个尺寸边界刚好适配6-12岁儿童的手掌抓握需求，也能兼容常规玩具车的赛道、障碍套件尺寸，不会因为尺寸过大无法适配通用玩耍场景。车身外壳采用半透明的可视化设计，用户可以直接观察到内部齿轮传动的运行状态，兼具玩耍属性和机械科普价值，外壳与底盘的连接采用卡扣式结构，不需要额外螺丝固定，方便后期清理内部进入的杂物，也避免小螺丝脱落造成的误食风险。轮组采用大宽度橡胶轮胎搭配硬质轮毂的组合，轮胎表面的防滑纹理经过接地比压计算，在草地、沙地等松软路面行驶时不会出现陷轮问题，轮毂与轮轴的配合采用D型截面定位，避免大扭矩输出时轮组与轴发生相对滑转。

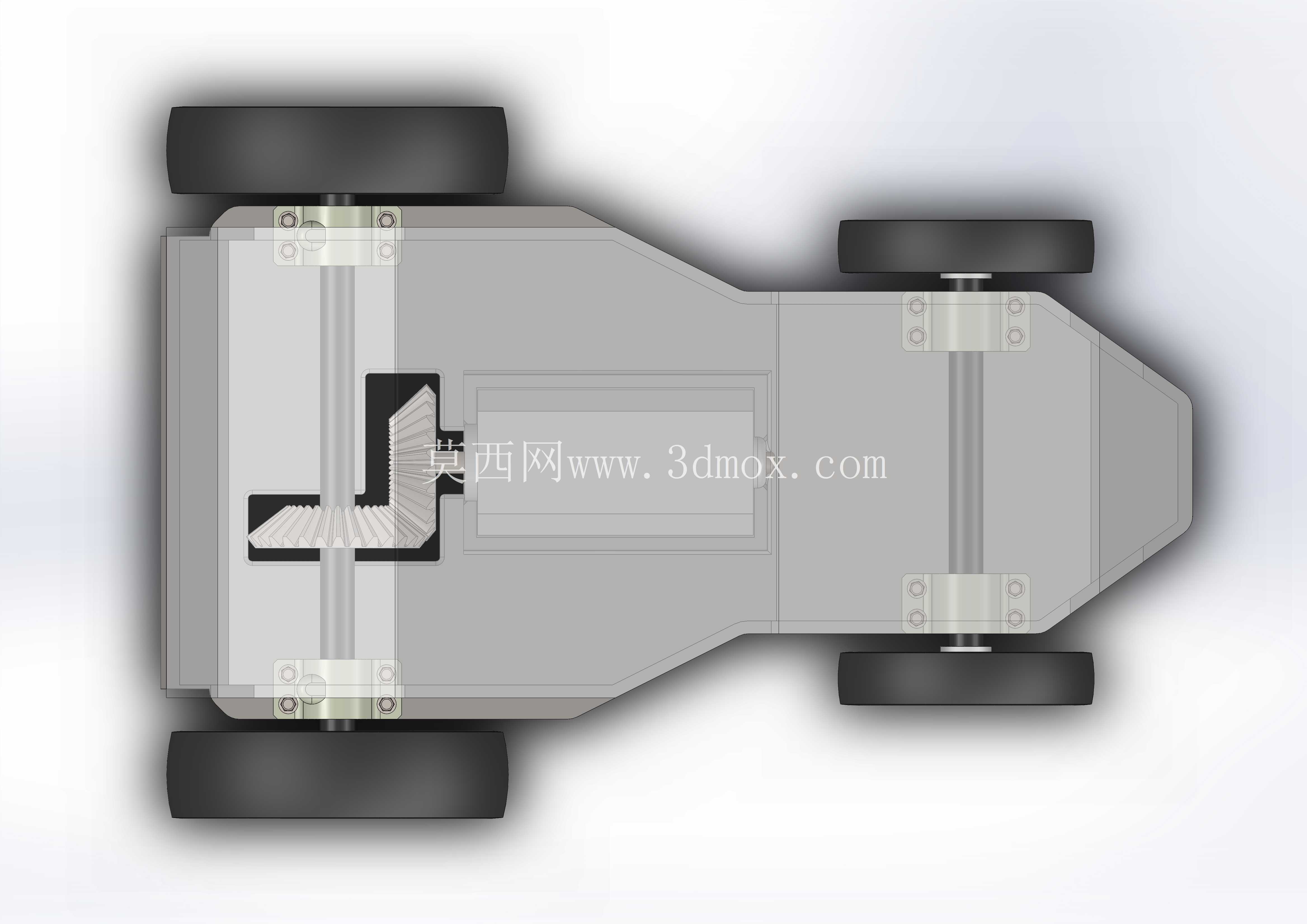

　　动力布局上，电机安装位位于底盘重心位置，让整车前后轴荷分配接近1:1，爬坡时不会出现车头翘起或者后轮打滑的问题，电池仓位于电机后侧，采用抽拉式结构，更换电池不需要拆解整个底盘，降低用户的使用门槛。安全设计层面，所有外露的结构边缘都做了R2以上的圆角处理，没有尖锐棱角，传动部件全部封闭在底盘与外壳形成的腔体内，儿童手指无法伸入接触到运动的齿轮结构，符合儿童玩具的安全设计规范。整个结构的零件数量控制在合理范围，没有冗余的装饰性结构件，既降低生产开模成本，也减少故障点，日常使用中除了更换电池外不需要额外维护，即使出现轮组卡滞的问题，也可以通过拆开卡扣快速排查故障。在结构验证阶段，针对跌落、撞击、长时间连续运行等工况都做了对应强化，底盘的受力薄弱位置增加了加强筋结构，齿轮材质选用耐磨工程塑料，连续运行10小时以上不会出现过度磨损导致的传动间隙变大问题。
