立式多锯片圆锯切割机组结构设计

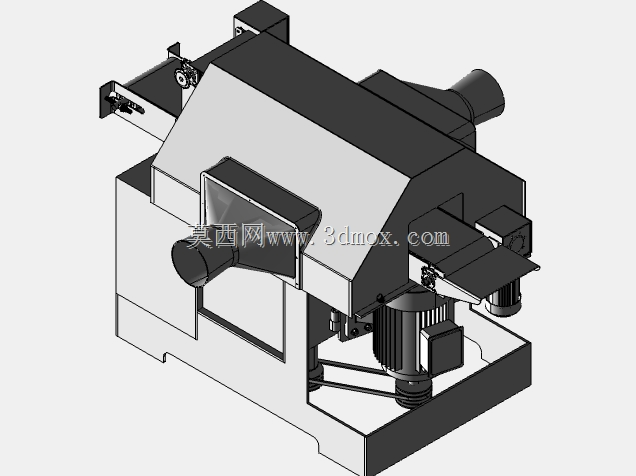

　　这套立式多刀片圆锯切割装备的三维结构，面向木材粗加工、有色金属型材切断以及复合材料板件分切等连续作业场景展开设计。在家具制造备料车间、建筑模板裁切工段、铝型材下料工位以及玻纤复合板加工线上，传统单锯片往返式裁切设备往往需要多次走刀、反复定位，单件板材分切耗时随裁切块数线性增加，而采用垂直布置的主轴搭载多组平行圆锯片的结构形式，一次进给即可完成整幅坯料的多道并行裁切，直接把多工序串行作业压缩为单工位一次走刀，节拍提升的同时也减少了多次定位带来的累积尺寸偏差。

　　从整机布局逻辑来看，主轴采用竖直安装的方案并非单纯为了缩减占地：垂直轴系的锯片切削反力可沿主轴轴向直接传递至下部承载机架，相比卧式悬臂锯组，轴端挠度受锯切径向载荷的影响更小，多锯片并排布置时各片的端面跳动一致性更容易控制。设计阶段给主轴预留了足够的跨距支撑，两端配置配对轴承组，既承受锯切过程中的径向切削力，也抵消多刀片断续切入产生的轴向窜动，避免长周期重载作业后锯片夹盘松动、切面出现波纹。锯片之间通过定距隔套确定裁切宽度，更换不同厚度隔套即可调整出料条料的规格，隔套与主轴轴颈采用小间隙配合，端面磨削保证平行度，锁紧螺母压紧后所有锯片的轴向位置在高速旋转下不会发生偏移。

　　进给通道的结构设计围绕坯料连续通过展开：工作台面设置水平导向托辊，承托长尺寸板材送入锯切区，进料侧布置可调式压料机构，弹性压爪在坯料进入锯片前先将其贴紧基准台面，防止薄板在切削力作用下翘起跑偏；出料侧对应设置分流导槽，被多锯片分开的条料沿各自导路向外送出，避免裁切后的料条互相挤压卡料。整机外围的安全防护结构将锯片切削区完全封闭，仅保留进出料的开口通道，防护壳体兼顾排屑通道功能，锯切产生的木屑、金属切屑可沿罩体内壁导流至下部排屑口，对接车间集中除尘系统时无需额外改造转接结构。

　　安装边界方面，立式主轴单元位于整机中部核心区域，机架采用型钢焊接框架后做时效处理，底部预留地脚螺栓安装孔，整机承重落于车间硬化地面，进料方向前后需要预留足够的坯料堆放与出料输送空间，侧面留出主轴检修、锯片更换的操作距离。设备的高度方向尺寸由锯片直径、上部主轴传动段以及安全罩壳共同决定，布局时车间顶部起重设备的吊钩行程需要覆盖主轴拆装位置，方便后期更换锯片与维护轴承组件。传动路线上，主轴动力经带传动从侧方电机接入，带轮防护罩随主机架一体安装，电机底板设置张紧调节滑轨，更换传动带或调整预紧力时无需拆解主机核心结构。

　　实际选型适配时，可根据常切坯料的最大厚度选配对应直径的圆锯片，锯片夹持法兰的直径随锯片规格匹配，保证夹持刚性；多锯片同时参与切削时总切削功率随锯片数量、进给速度以及材料硬度上升，结构设计中机架的刚性余量按照满装锯片、最大进给工况的载荷预留，避免长时间满负荷作业出现机架共振。导向靠板的位置可沿垂直进料方向微调，以此控制首刀的裁切基准，配合定距隔套的尺寸组合，能够覆盖不同宽度分切需求，既适合大批量固定规格料的连续生产，也能通过快速更换隔套适配小批量多规格的下料任务。整机结构把切削执行、坯料夹持、进给导向、安全防护与排屑功能整合在同一机架平台上，各部件的装配关系在三维结构中完整呈现，可直接用于设备方案校核、改造参考以及锯切工位的布局规划。
