家用分体式真空集热管太阳能热水装置

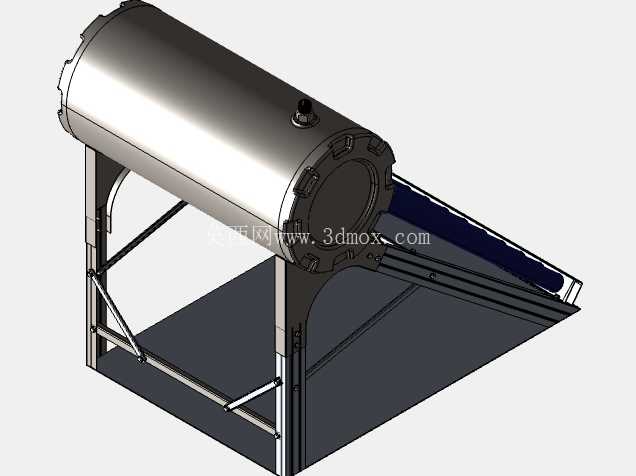

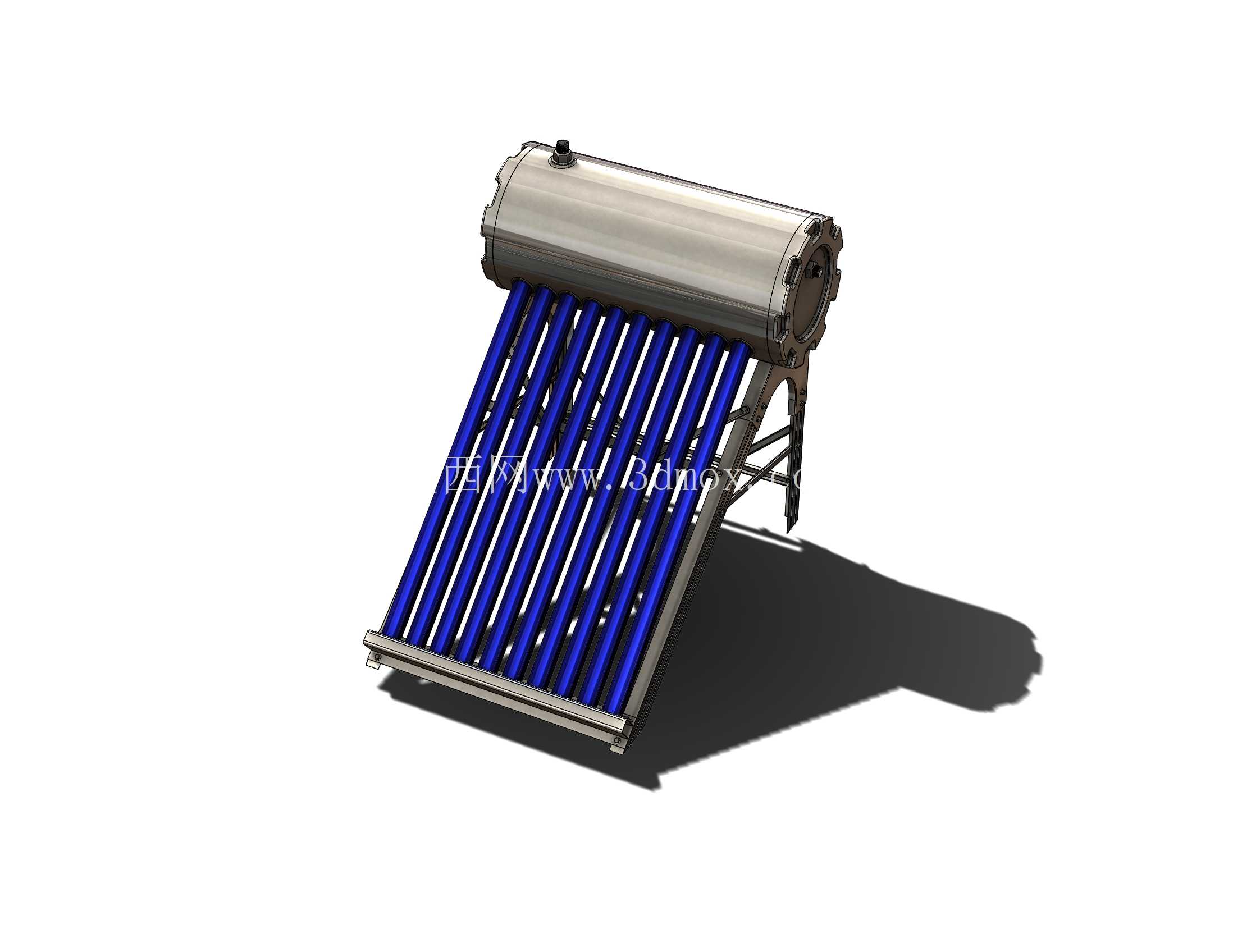

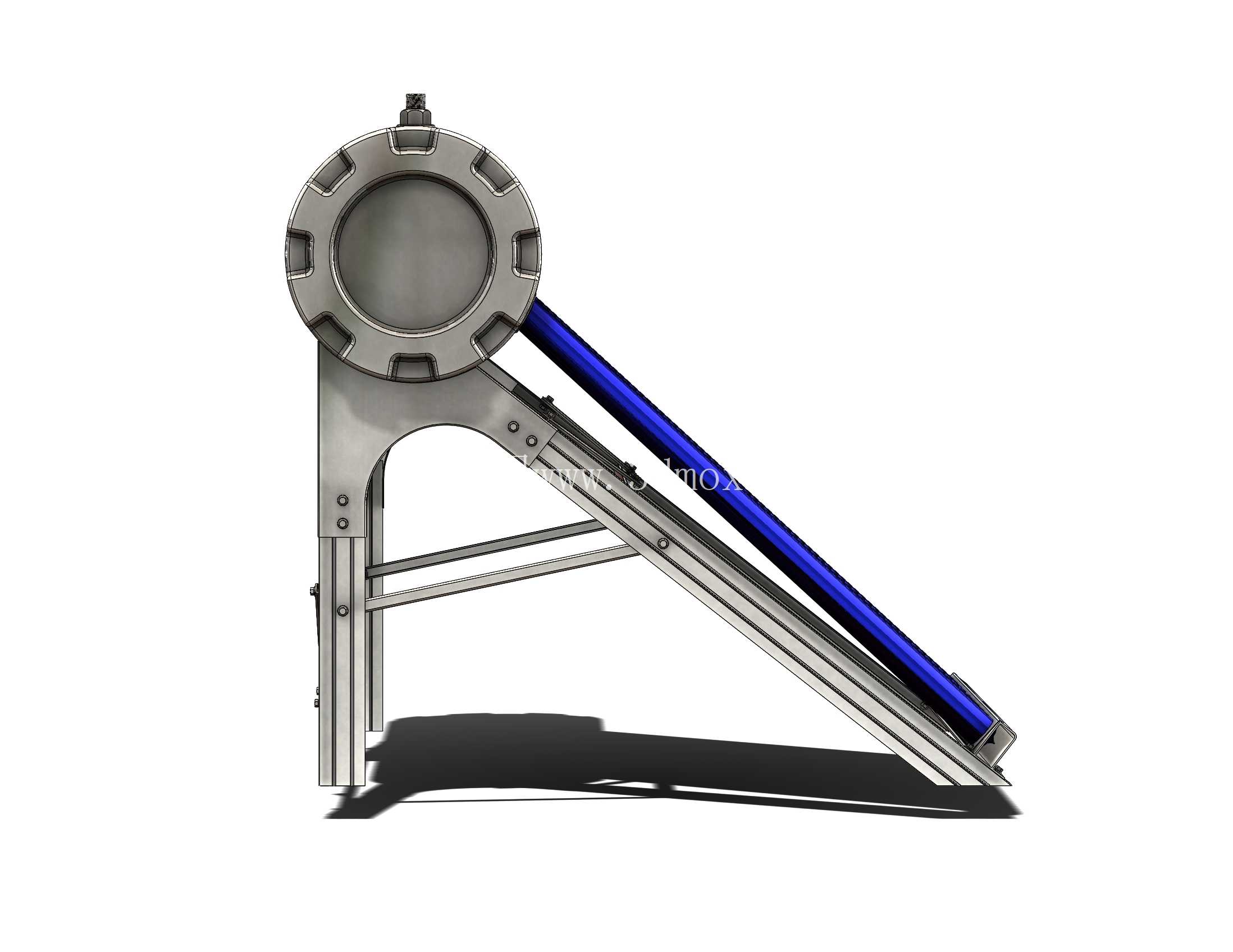

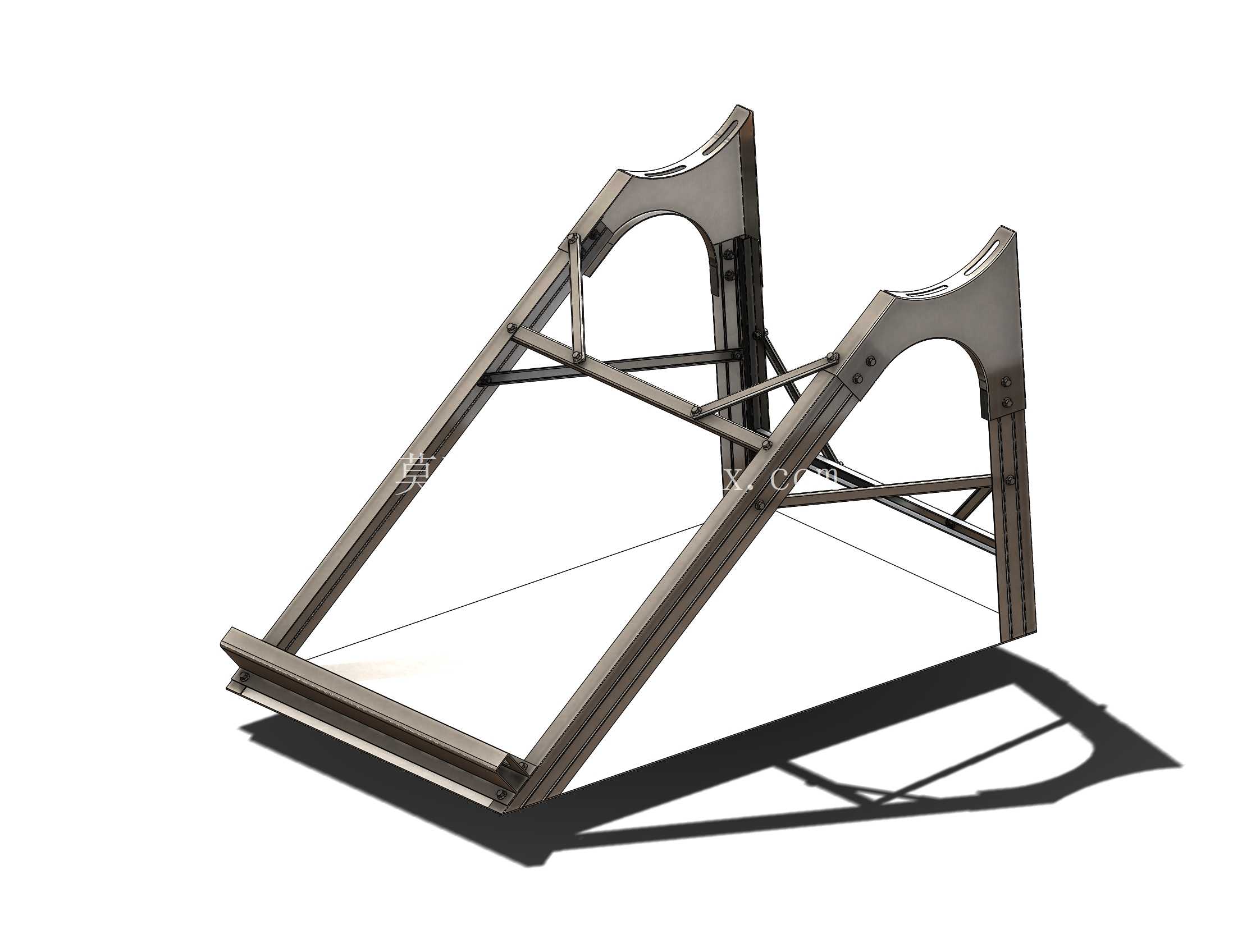

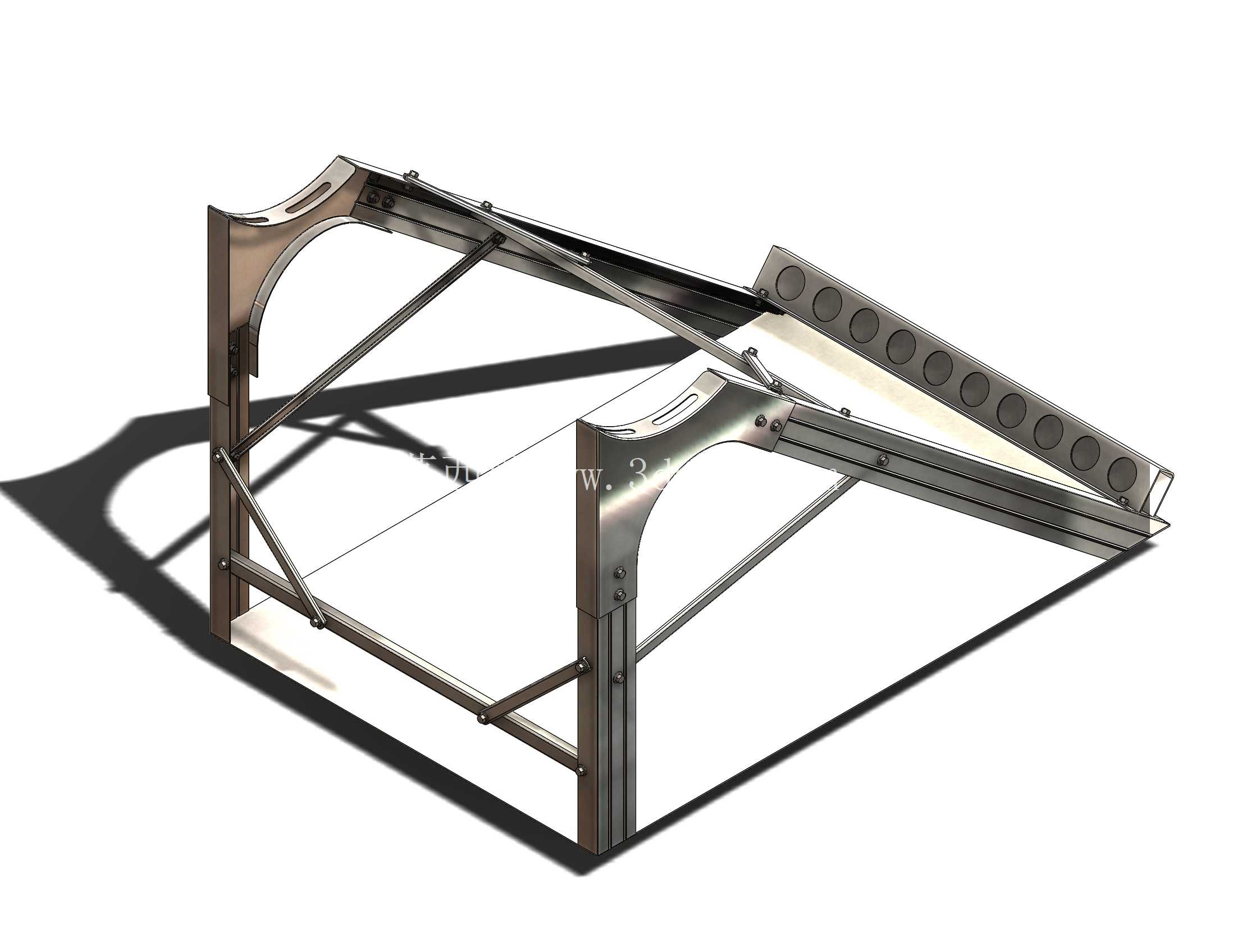

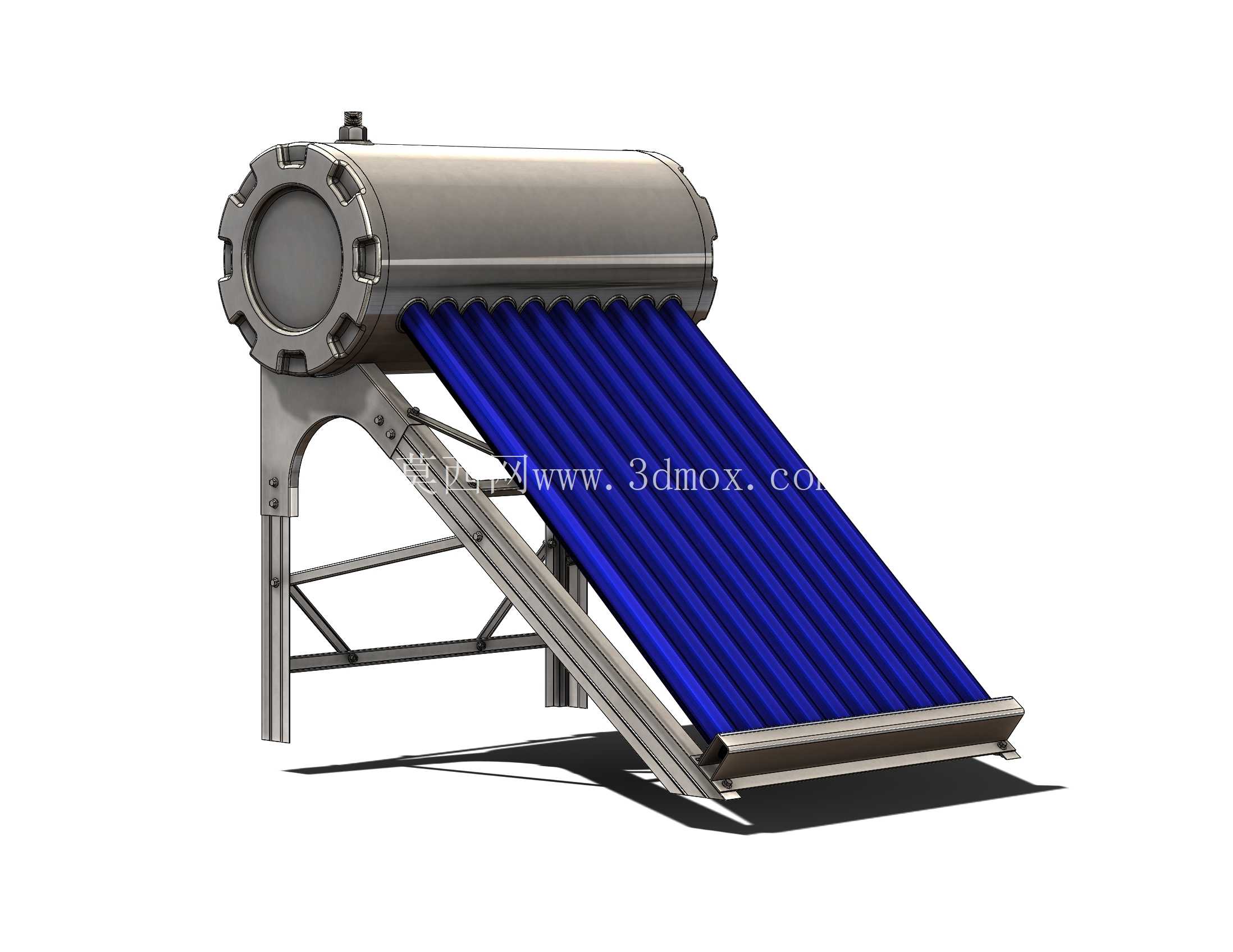

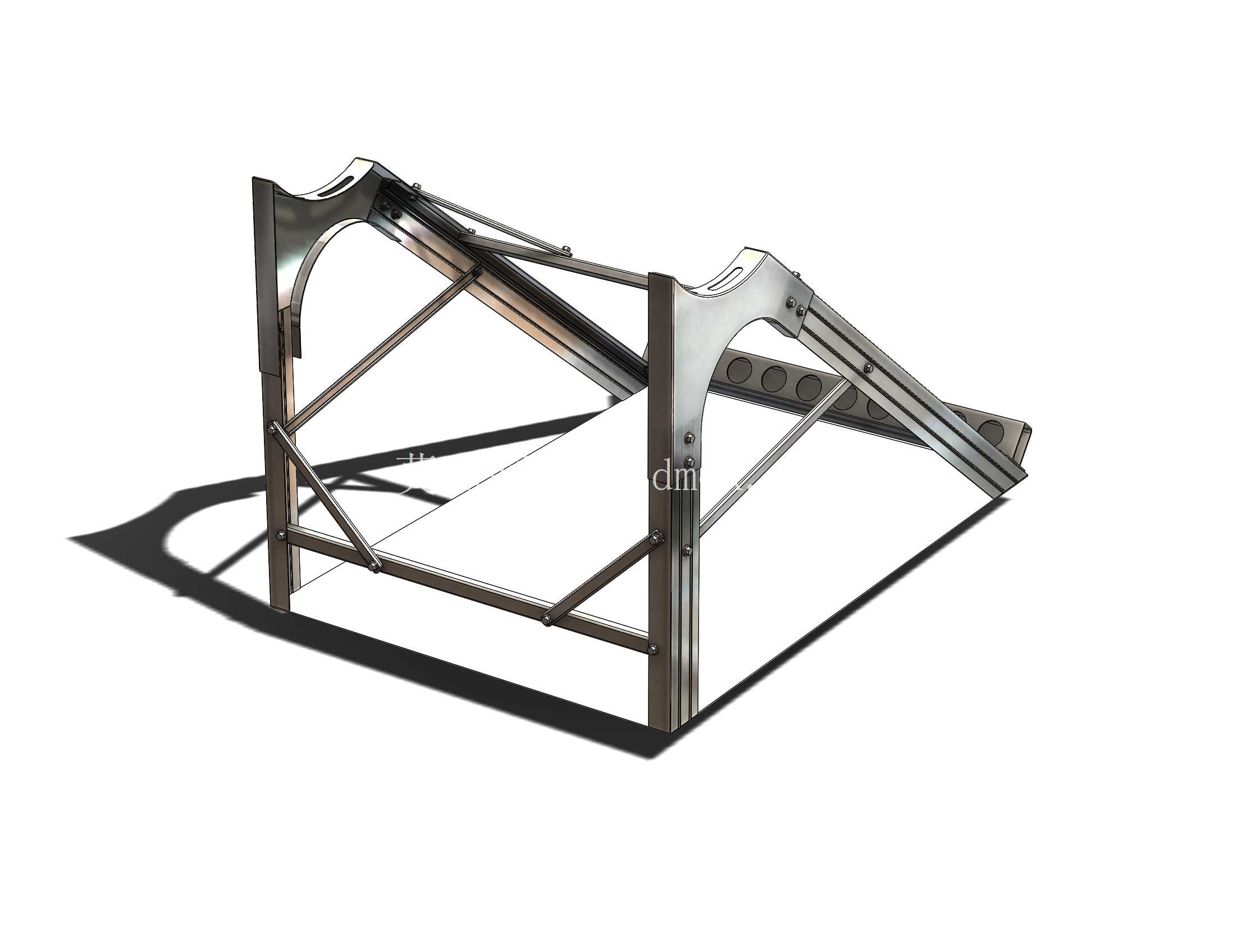

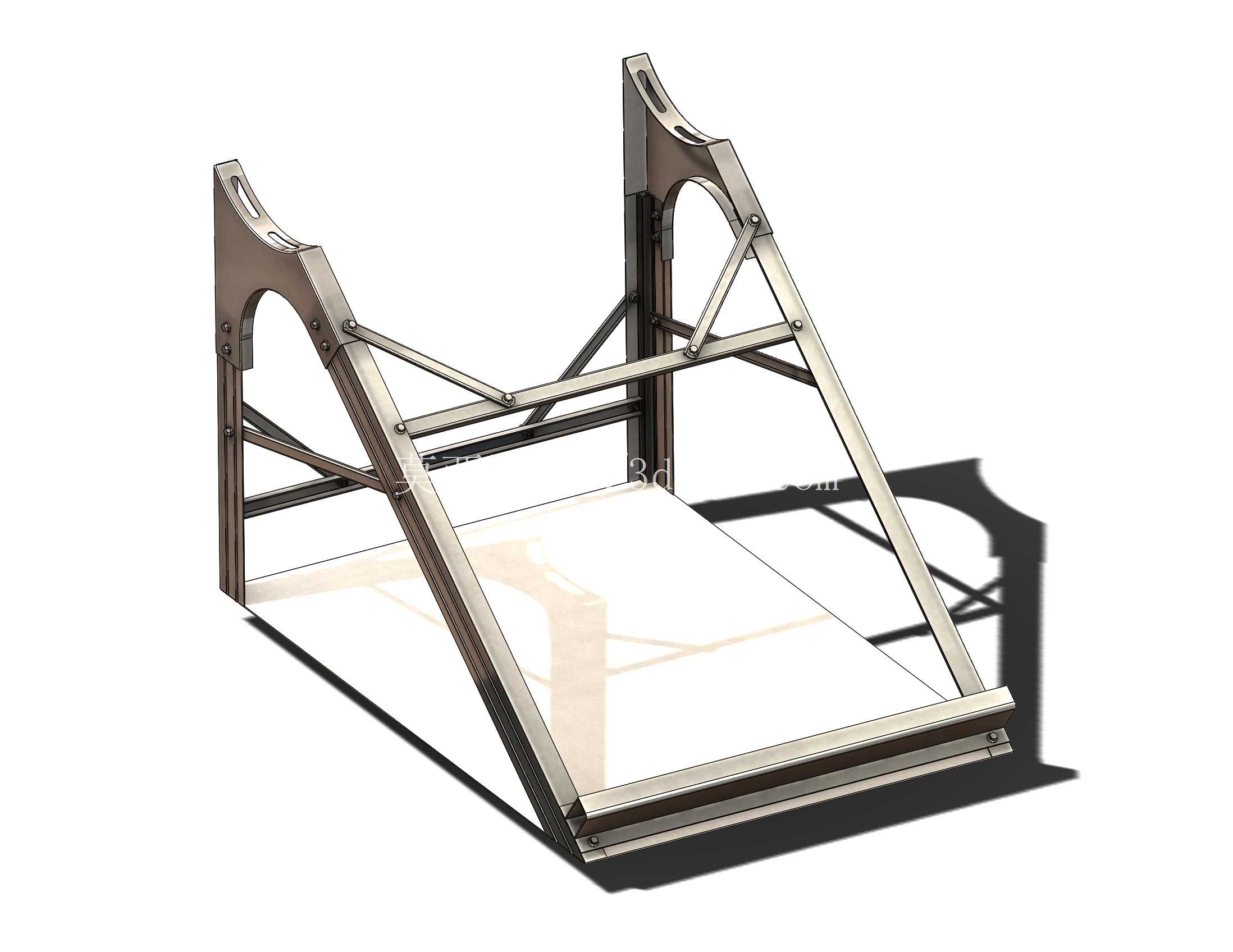

这套太阳能热水装置的三维建模，核心围绕民用住宅、小型商用建筑的集中供热水场景搭建，建模过程中优先还原了设备落地安装的全流程边界条件，避免后期出工程图时出现安装干涉问题。从实际使用场景来看，该装置主要适配纬度15度到45度区域的平屋面、斜屋面安装，建模时特意将支架的倾角设置为可参数化调整的结构，不同纬度区域的使用者可以直接修改支架倾角参数，匹配当地的最佳太阳高度角，无需重新搭建支架装配体。储热水箱采用卧式圆柱形结构，建模时将内胆、保温层、外护层做了分层装配设计，内胆直径设置为360mm，整体长度1480mm，保温层厚度预留50mm的聚氨酯发泡空间，外护层采用0.5mm厚的彩涂板结构，端盖采用快装式法兰结构，方便后期检修更换电加热棒、镁棒等易损件。集热部分采用18支直径58mm、长度1800mm的真空集热管，建模时还原了集热管尾部的尾托结构、顶部与水箱连接的硅胶密封圈安装槽，每根集热管的安装间距设置为80mm，既保证了集热面积最大化，也预留了足够的清洁维护空间，避免相邻集热管在大风天气下出现碰擦破损。支架部分采用轻质镀锌方管焊接结构，主支撑方管规格为40*40*2mm，斜拉撑采用25*25*1.5mm的方管，底部设置了四个安装固定脚，每个固定脚预留14mm的膨胀螺栓安装孔，安装时可以直接将固定脚与屋面的混凝土基础连接，整套设备的安装投影尺寸为1750mm*1520mm，屋面预留安装空间时，需要在设备四周额外预留不小于300mm的检修通道，方便后期清理集热管表面的灰尘、更换损坏的集热管。从功能设计逻辑来看，建模时特意还原了水箱内部的溢流管、进出水口、排气口的位置关系，冷水进水口设置在水箱下部靠近集热管连接端的位置，热水出水口设置在水箱上部远离集热管的一端，利用冷热水密度差实现自然循环，无需额外配置循环水泵即可完成集热循环，降低整套系统的运行能耗。支架与水箱的连接位置设置了可调节的抱箍结构，安装时可以根据现场的屋面平整度微调水箱的水平度，避免水箱倾斜导致的局部存水、结垢问题。建模过程中对所有钣金件做了折弯系数预留，方管的切割角度、焊接坡口都做了细节还原，拿到模型后可以直接导出钣金展开图用于下料加工，不需要二次调整结构参数。考虑到不同地区的风压、雪压差异，支架的斜拉撑位置做了加强设计，能够承受12级大风的横向载荷，集热管的排布角度经过反复校核，冬至日正午时段集热管表面不会出现相邻管的阴影遮挡，保证冬季低太阳高度角下的集热效率。整套模型的装配关系完全按照实际生产装配流程搭建，所有连接位置的紧固件都做了装配约束，活动部件的运动范围做了限位设置，不会出现结构干涉的问题，不管是用于产品结构优化、安装方案演示，还是用于生产下料的图纸输出，都能直接复用模型的参数与装配关系，减少重复建模的工作量。
