创意火箭造型铅笔顶端防护盖帽结构

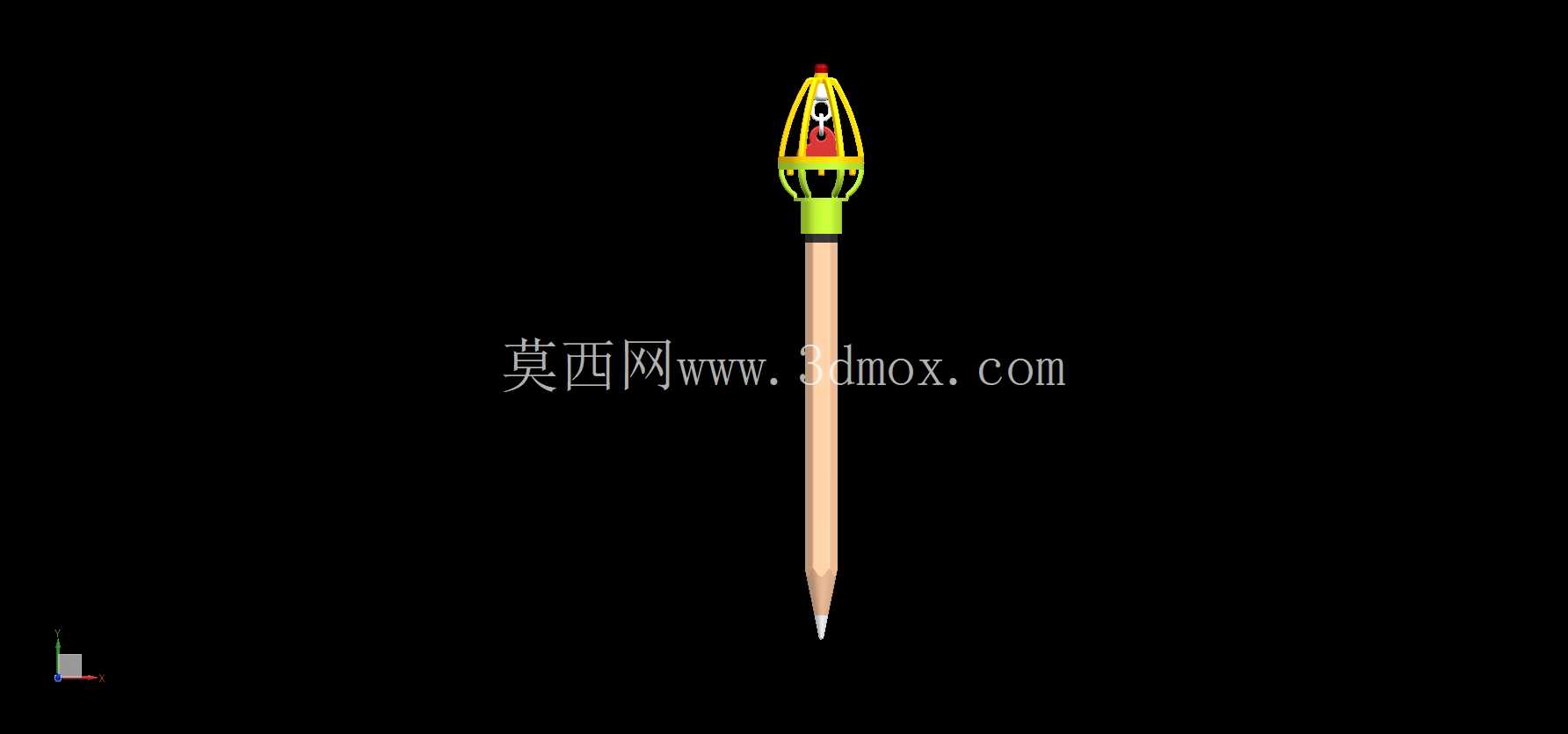

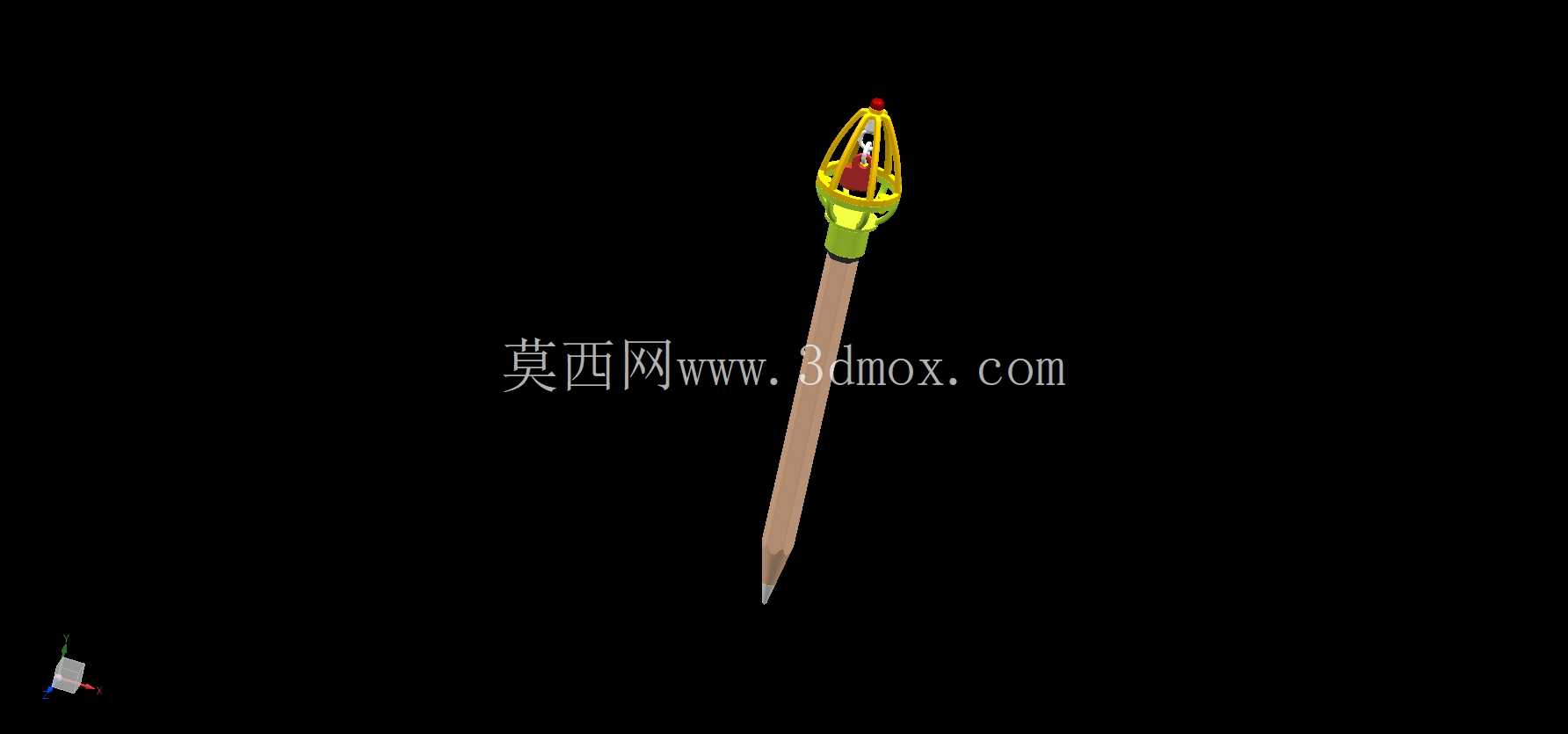

　　日常文具使用场景中，木质铅笔的笔尖易受磕碰断裂、笔杆端部易产生磨损，这类顶端防护配件的核心作用，就是在铅笔收纳、携带过程中对笔尖形成物理隔离防护，避免尖锐笔尖划伤收纳袋、书本内页，同时减少笔尖受外力冲击出现断芯的概率，降低日常使用中的耗材损耗。这款防护盖帽采用了火箭造型的创意外观设计，整体结构分为三个功能区段：最上端是镂空笼式的火箭造型装饰段，采用多根竖向筋条围合出笼状轮廓，内部预留了小型造型腔体，既保留了造型的辨识度，又通过镂空结构减少了实体材料的用量，降低整体重量；中间段是限位承托段，做了直径收窄的台阶设计，刚好可以抵在铅笔杆的端面上，控制盖帽套入的深度，避免套入过深挤压笔尖导致铅芯断裂；最下端是套接固定段，内孔尺寸匹配常规六角、圆形木质铅笔的杆径，依靠内壁与笔杆表面的摩擦力实现固定，不会在携带过程中轻易脱落。

　　从安装边界来看，这款盖帽的套接段内孔适配市面主流直径7-8mm的常规木质铅笔，套入笔杆的深度控制在10mm左右，既保证足够的摩擦固定力，又不会因为套入过深导致拆卸困难，整体装配后总长度控制在45mm上下，不会因为加装盖帽导致铅笔整体长度过长，影响常规笔袋、文具盒的收纳。设计过程中优先考虑了3D打印加工的工艺适配性，所有结构均做了拔模斜度处理，没有小于0.8mm的薄壁结构，也没有封闭的空腔结构，打印过程中不需要额外添加大量支撑，拆分打印后后处理工作量极小，不管是FDM还是光固化工艺都能顺利成型。笼式的上端结构除了装饰作用外，还可以在铅笔滚落桌面时形成多点支撑，避免铅笔直接滚落到地面，降低铅笔摔落导致断芯的风险。

　　和常规的圆柱形铅笔帽不同，这款造型盖帽的上端做了圆弧收顶处理，没有尖锐的棱角，即使学生在使用过程中不慎碰到，也不会造成划伤，符合文具类产品的安全设计要求。内壁的套接面没有做额外的卡扣结构，依靠尺寸公差实现过盈配合，不同批次、不同直径的铅笔只要在常规尺寸公差范围内，都可以顺利套入使用，适配性较强。在实际使用场景中，这类防护盖帽除了日常书写的铅笔防护外，也可以用于美术绘图专用铅笔的笔尖保护，绘图铅笔的铅芯磨削长度更长、角度更尖，受外力后更容易断裂，这款盖帽的内部腔体预留了足够的长度空间，不会碰到磨削后的锥形铅芯，能给长尖铅芯提供足够的防护空间。

　　结构设计上没有采用易断裂的细小悬臂结构，所有筋条的厚度都在1.5mm以上，日常插拔、轻微磕碰都不会出现结构断裂，耐用性较强。整体外表面没有复杂的曲面纹理，打印完成后只需要简单去除支撑、打磨层纹就可以直接使用，也可以根据个人喜好做表面上色处理，定制不同的外观配色。
