阶梯底座长锥形流体喷嘴连接器结构

在流体输送、小流量介质喷射的工业场景里，这类带阶梯圆柱底座的长锥形接头，是管路末端连接、流体加速导出环节里很常见的适配零件，日常会出现在点胶设备末端、小型喷涂装置导流段、实验流体管路的转接位置，也会作为软管路的硬端插接头，用来对接不同内径的柔性输送管，避免管路弯折造成的流道截面突变。从实际使用的工况来看，这类零件需要兼顾插接后的定位稳定性、流道的顺滑度，以及长期受介质冲刷下的结构强度，很多时候还要适配CNC车床小批量加工、或者注塑模批量成型的工艺要求，所以结构设计上会尽量减少复杂曲面，保证同轴度公差容易控制。

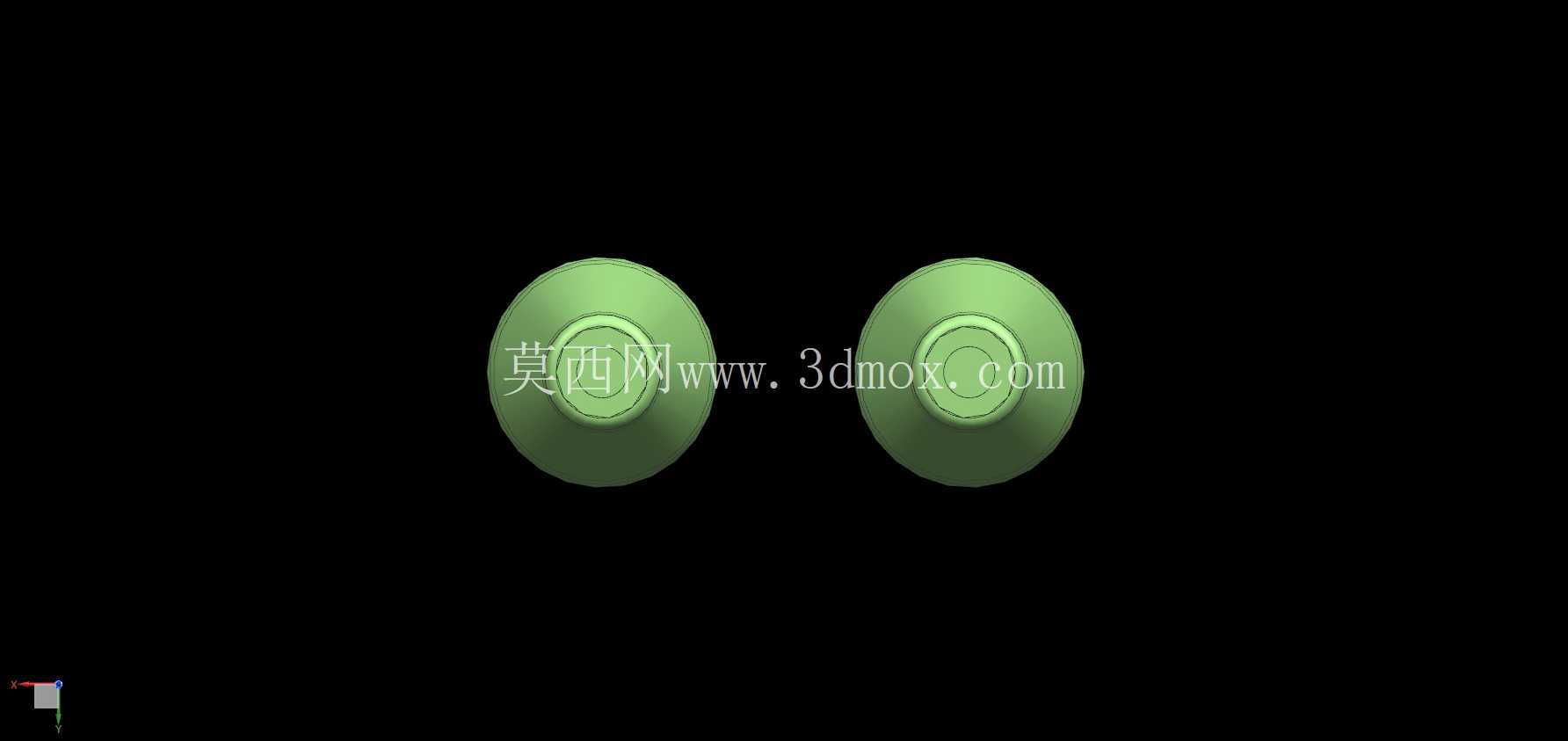

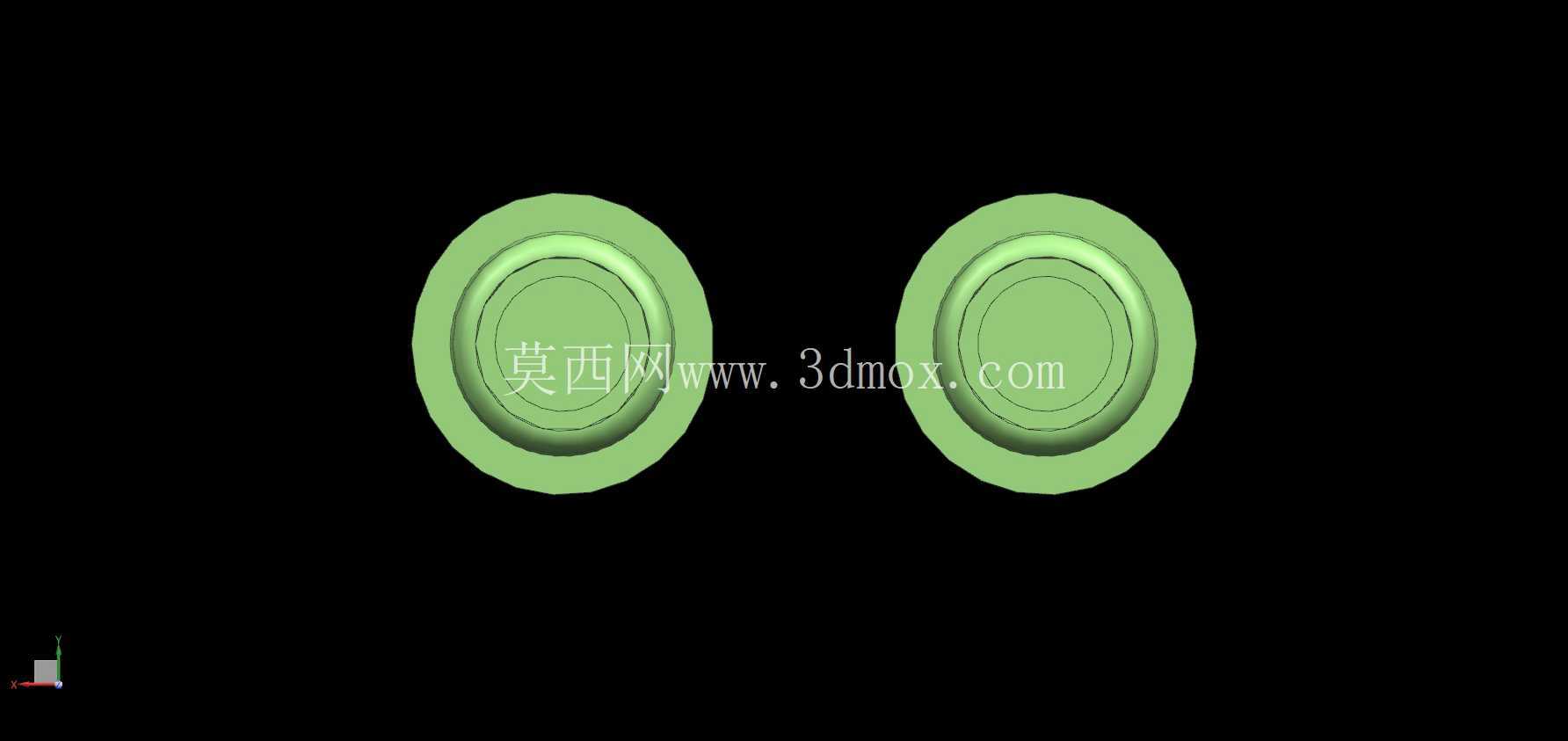

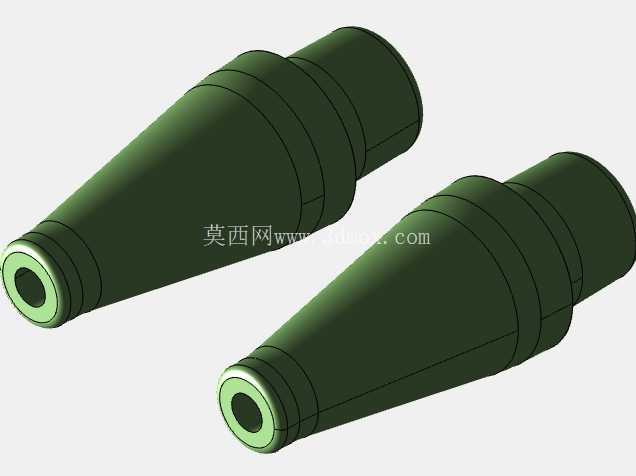

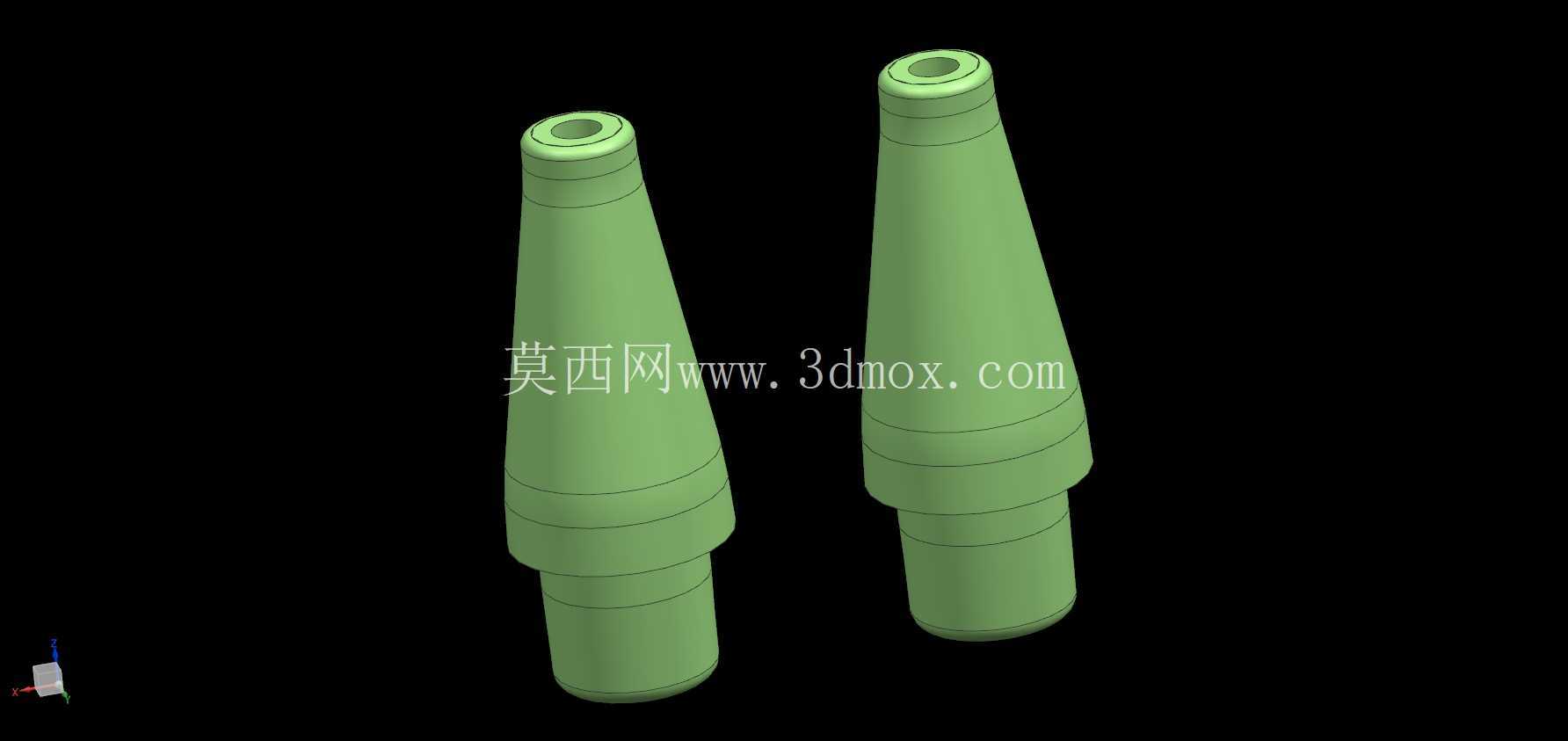

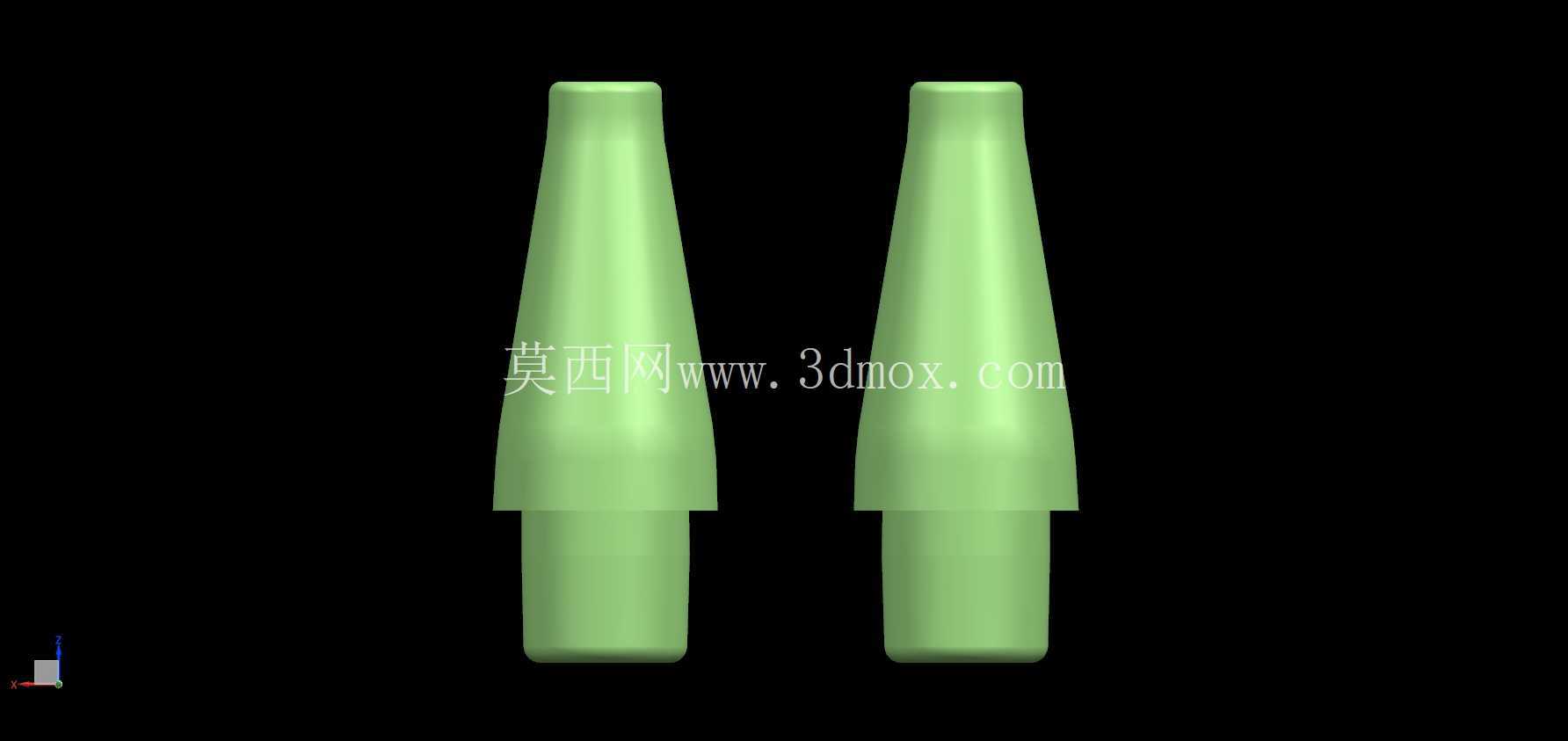

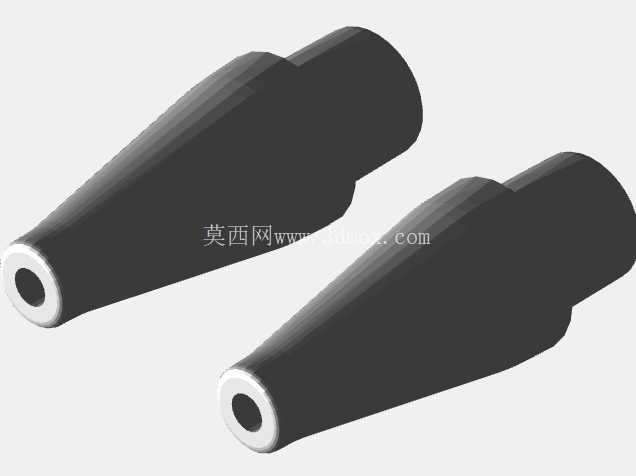

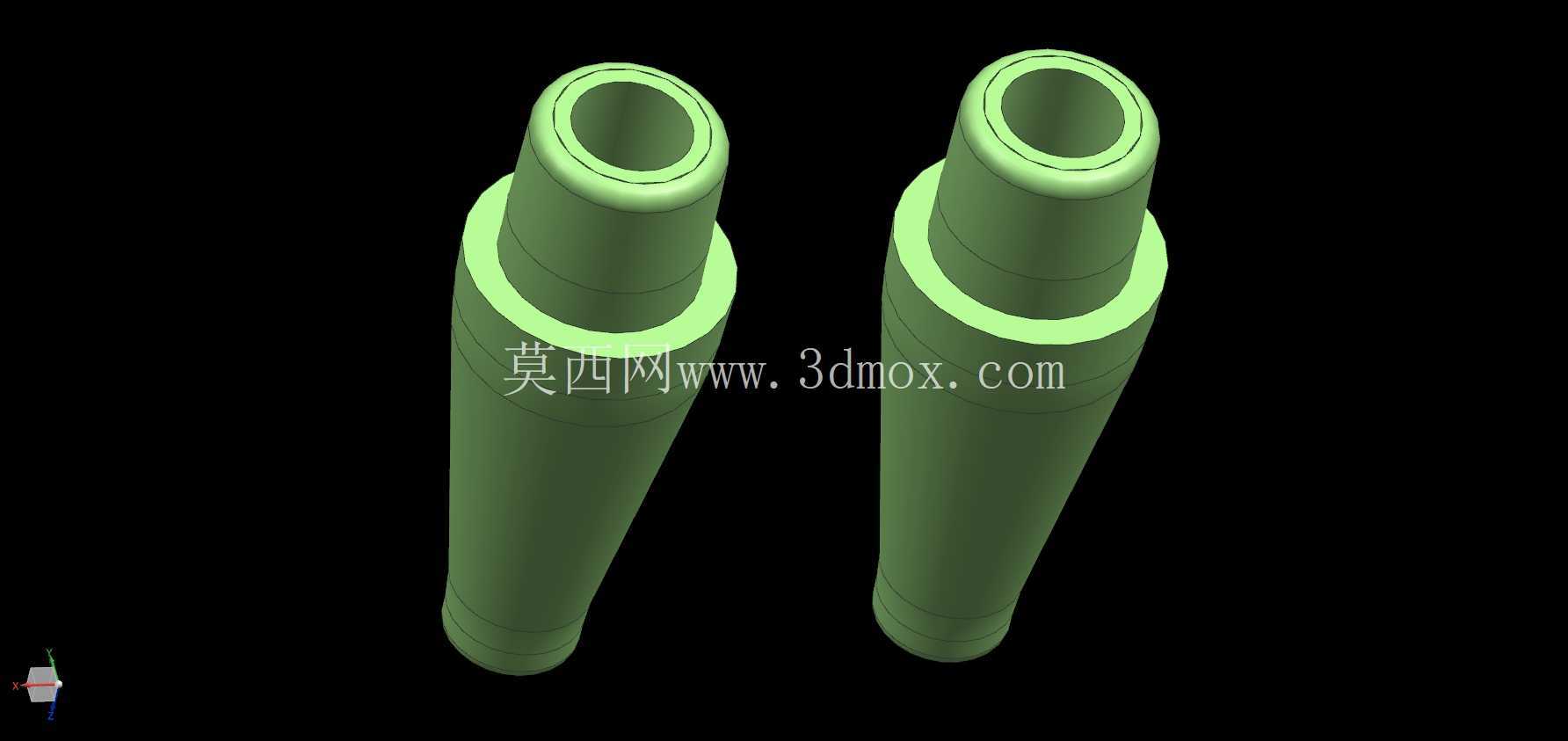

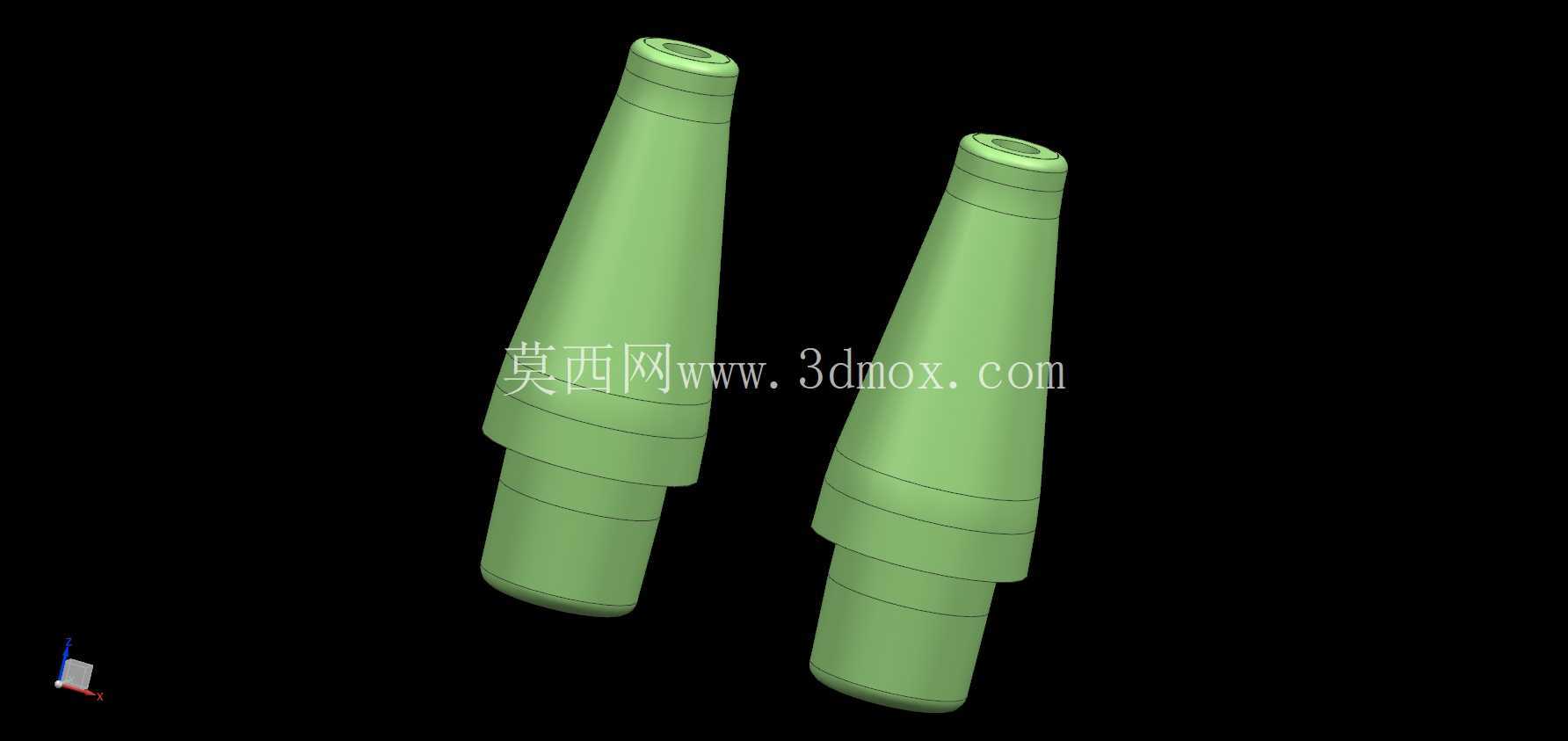

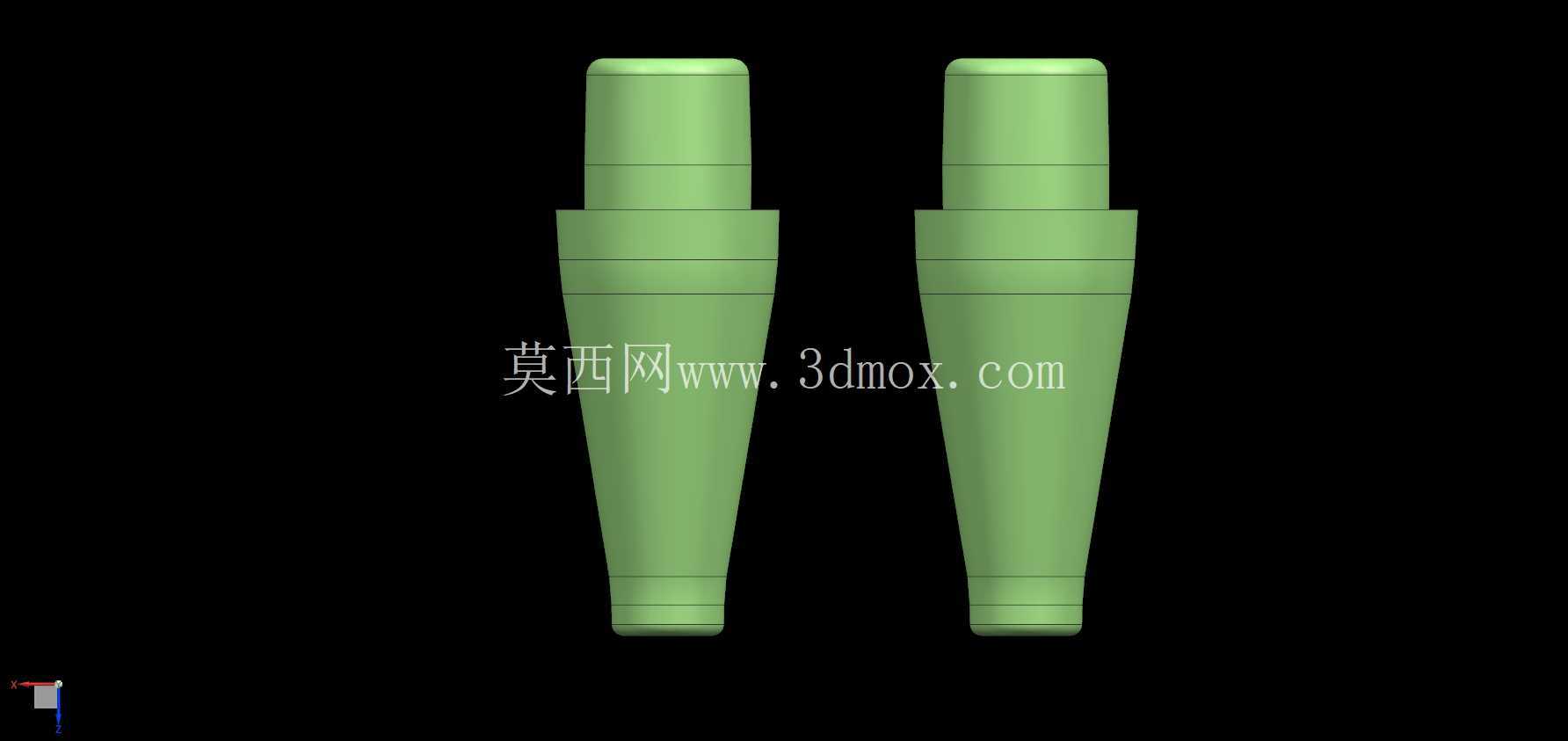

整个零件的结构分为三个核心功能段，最下方的阶梯圆柱底座，是整个零件的安装定位基准，每一级阶梯的轴肩端面都是垂直于零件中心轴线的，装配时可以抵靠在安装面板或者对接接头的端面上，实现轴向的位置限定，避免插接过程中零件整体窜动；阶梯段的外径差控制在合理范围，既不会因为轴肩高度过大造成材料浪费，也能保证车床加工时的装夹定位面足够，加工时可以一次装夹完成所有外圆面的车削，减少二次装夹带来的同轴度误差。中间的过渡段做了平缓的锥面衔接，没有尖锐的转角，一方面是降低流体经过时的局部阻力，避免介质在转角处形成涡流造成压力损失，另一方面也能减少注塑成型时的应力集中，避免零件在冷却过程中出现缩痕或者开裂。上方的长锥形主体是核心的功能段，锥度经过反复校核，从底座位置向上逐渐收窄，流道的内孔是等直径的光滑通孔，沿着整个零件的中心轴线贯通，内孔的表面粗糙度要求控制在合理范围，减少介质流动时的壁面摩擦，对于需要加速的流体介质来说，外壁的锥面可以适配不同内径的软管，插接时软管顺着锥面滑入，到对应外径位置就能实现过盈密封，不需要额外加装密封件就能满足低压工况下的密封要求。

零件顶端的小圆柱段做了微小的倒角，既可以去除加工后的毛刺，也能在插接软管时起到导向作用，避免软管端面被零件锐边割伤造成泄漏。所有的内外转角都做了小圆角过渡，圆角半径根据相邻壁面的厚度匹配，不会因为圆角过大造成局部壁厚不均，也不会因为圆角过小起不到应力释放的作用。从安装边界来看，整个零件的最大外径在底座最下端的圆柱面，安装时对应的安装孔直径要略大于底座最大外径，预留0.1到0.2mm的装配间隙，方便零件顺利装入安装位；轴向的安装尺寸要从底座最下端的轴肩端面算起，到顶端面的总长度决定了零件伸出安装面板的长度，设计时要根据外接软管的最小弯曲半径调整这个长度，避免软管插接后弯折角度过大造成流道堵塞。

在工艺适配性上，这个结构的所有外轮廓都是回转体特征，完全适合CNC车床的自动化加工，加工时只需要按照粗车外圆、精车锥面、钻镗内孔、倒角去毛刺的工序就能完成，不需要额外的铣削工序，加工效率高，尺寸一致性容易保证；如果是采用塑料注塑成型，整个零件的脱模方向沿着中心轴线，没有侧凹或者倒扣结构，不需要设计复杂的抽芯机构，模具结构简单，成型后的零件可以直接顶出，量产时的成本控制空间很大。对于DFM分析来说，这个结构的壁厚均匀，从内孔壁到外圆面的壁厚差控制在合理范围，不会出现局部壁厚过厚造成的缩孔问题，也不会因为壁厚过薄导致零件强度不足，在承受常规的软管插拔力、内部流体压力时，不会出现变形或者断裂的情况。

实际选型使用时，需要根据输送介质的特性匹配零件的材质，如果是输送常规的空气、水性介质，可以采用普通的工程塑料或者铝合金材质加工，如果是输送有腐蚀性的化学介质，则需要更换为耐腐蚀的不锈钢或者氟塑料材质，不管采用哪种材质，这个结构的尺寸公差都容易保证，内孔的同轴度、外锥面的圆度都能通过常规的加工手段达到使用要求，不需要特殊的定制刀具或者检测设备，非常适合通用工业场景里的批量配套使用。
