2X4规格乐高拼接积木板结构设计

　　日常接触积木类玩具结构设计时，2X4规格的基础板件是整套拼装体系里复用率极高的单元，这类零件的三维建模不能只做外观复刻，要兼顾实际拼插的公差配合、批量生产的成型工艺，还有不同场景下的使用强度要求。先从实际应用场景来说，这类板件既可以作为小型积木造型的基底承托上方堆叠的积木块，也能作为结构连接件在多组积木组件之间做横向延展，不管是做桌面微缩场景搭建、青少年积木竞赛的结构单元，还是工业设计里做快速原型的模块化拼接占位件，都能用到这个规格的基础板。

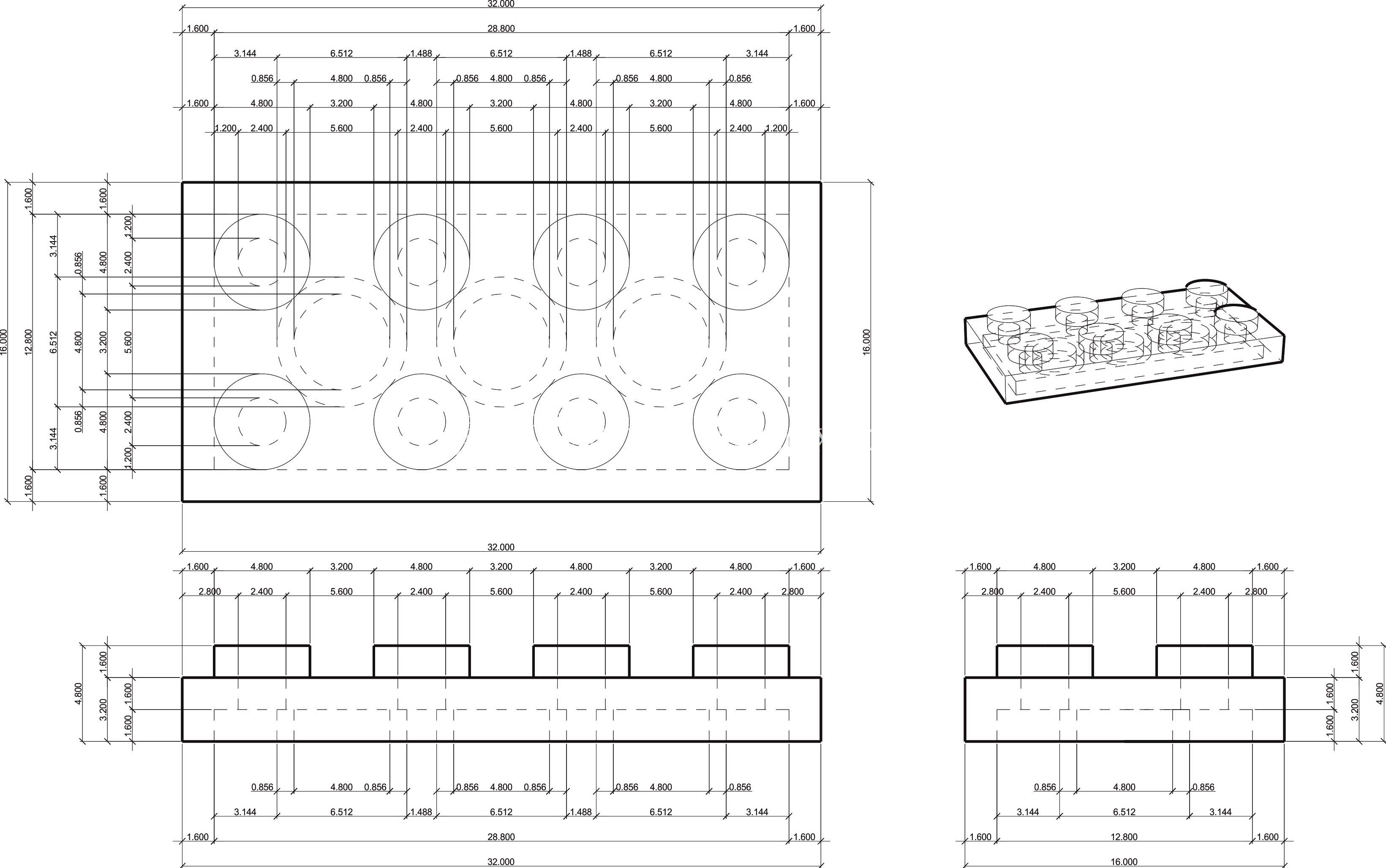

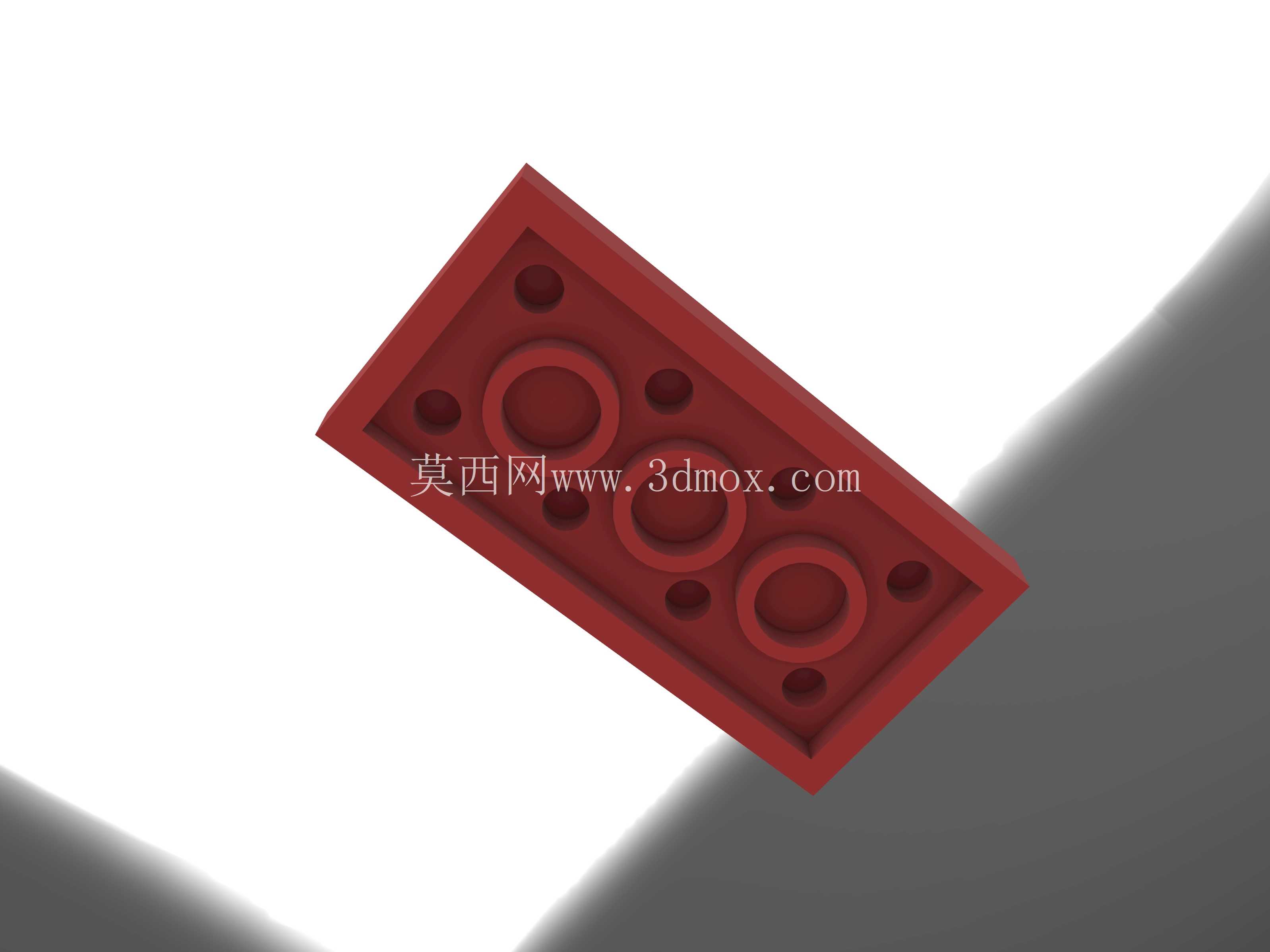

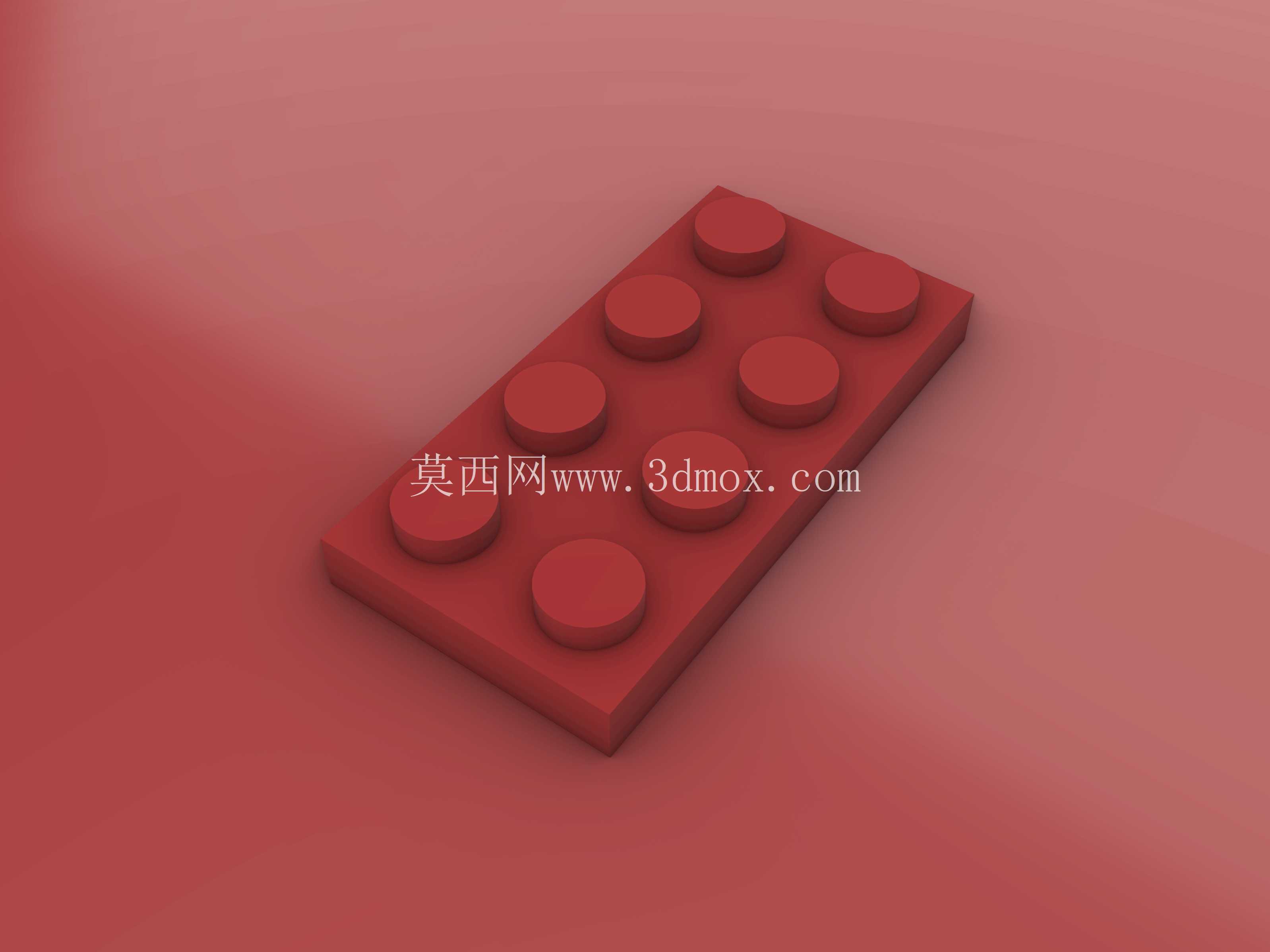

　　很多人做这类积木建模时容易忽略凸点的配合尺寸，实际生产里不管是用ABS注塑还是做快速铸造的样件，凸点的外径、高度，还有板身的厚度都有严格的边界要求：板身主体是矩形薄块结构，长度方向对应4个凸点间距，宽度方向对应2个凸点间距，凸点均匀分布在板身上表面，每个凸点的中心距严格匹配通用积木的拼接公差，保证和同规格、不同规格的标准积木块都能实现顺畅插拔，不会出现过紧卡滞或者过松松脱的问题。设计思路上，首先要确定板身的壁厚，不能因为追求轻量化把壁厚做的过薄，否则多次拼插之后板身容易出现翘曲变形，尤其是如果用铸造工艺做金属材质的积木样件时，壁厚不均还会导致冷却过程中出现内应力，让成品的平面度达不到要求，拼插后出现缝隙。板身的下表面要做对应凸点的凹槽结构，这个凹槽的尺寸要和上表面的凸点做间隙配合，保证上下堆叠时凸点能完全嵌入凹槽，堆叠后的整体高度符合标准积木的模数要求，不会出现层间高度差影响整体造型的比例。从安装边界来看，这块2X4板的外轮廓边缘要做微小的倒角处理，既避免生产过程中出现锐边毛刺，也能在多块板并排拼接时减少边缘的摩擦卡滞，板身的底面要保证足够的平面度，放置在平整台面上时不能出现翘脚晃动的情况，作为基底使用时能给上方的积木结构提供稳定的支撑。

　　实际做结构验证的时候，要重点测试凸点的插拔寿命，凸点根部要做微小的圆角过渡，避免多次插拔后凸点根部出现应力断裂，尤其是如果做金属材质的铸造样件，根部的圆角能有效减少铸造缺陷，避免出现砂眼、缩松影响结构强度。另外这类板件虽然是基础零件，但在模块化拼装结构里的作用不可替代，比如做小型机械结构的演示模型时，可以用这类板件做分层的安装基板，把不同的功能模块固定在板上，再通过板之间的拼插实现整体结构的快速组装拆卸，不用额外做螺丝固定的结构，大幅提升原型搭建的效率。建模过程中要注意所有凸点的同轴度，每个凸点的中心位置偏差不能超过通用积木的公差范围，否则拼插时会出现错位，无法和标准积木兼容，板身的四个角也要做和凸点间距匹配的圆弧处理，和整套积木的外观风格保持统一。很多新手建模时会把凸点做成直上直下的圆柱，实际不管是注塑还是铸造生产，都需要给凸点设计微小的拔模斜度，方便成型后脱模，同时这个斜度也能提升拼插时的导向性，对准凸点稍微用力就能顺利插合，不用完全精准对位才能拼接。

　　从功能特性来说，这块2X4板既可以单独作为小型的承重板，承载3-5层的积木块堆叠不会出现弯曲变形，也可以多块组合拼接成更大面积的基板，满足不同尺寸的造型搭建需求，板身的厚度控制在标准积木的单层高度范围内，堆叠后不会出现层高错乱的问题，保证整体造型的比例协调。在做铸造工艺的结构优化时，还要考虑板身内部的应力分布，因为凸点位置是壁厚相对较厚的区域，要适当调整板身对应位置的壁厚，避免厚壁位置出现缩孔缺陷，保证整个零件的材质密度均匀，强度一致，不会出现某个凸点容易断裂的问题。另外，这类基础板件的尺寸一致性要求很高，批量生产时每一块板的凸点中心距、板身厚度、凸点高度的偏差都要控制在极小的范围内，否则不同批次的零件之间无法顺畅拼插，会影响整套积木的使用体验，所以在三维建模阶段就要把所有的尺寸公差、形位公差都考虑进去，给后续的模具制作、铸造生产提供准确的模型依据，避免后期试模时反复修改尺寸，拉长生产周期。
