2×3规格凸点拼接式积木块结构设计

这款2×3规格的拼插积木块，在积木类玩具的批量生产环节中，是铸造模具开发环节的核心参照原型，其结构设计直接决定了后续压铸成型工序的良品率与拼接适配精度。从实际应用场景来看，这类积木块是拼插类益智玩具的基础组成单元，既可以作为儿童益智拼搭套装里的基础填充零件，也能用于工业设计领域的快速概念模型搭建，甚至在部分自动化设备的定位工装调试中，也会借用这类标准化凸点结构做临时定位支撑，其标准化的拼接结构让跨场景复用成为可能。

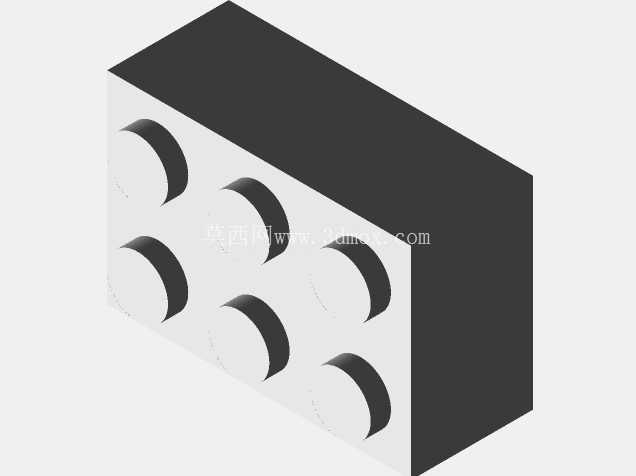

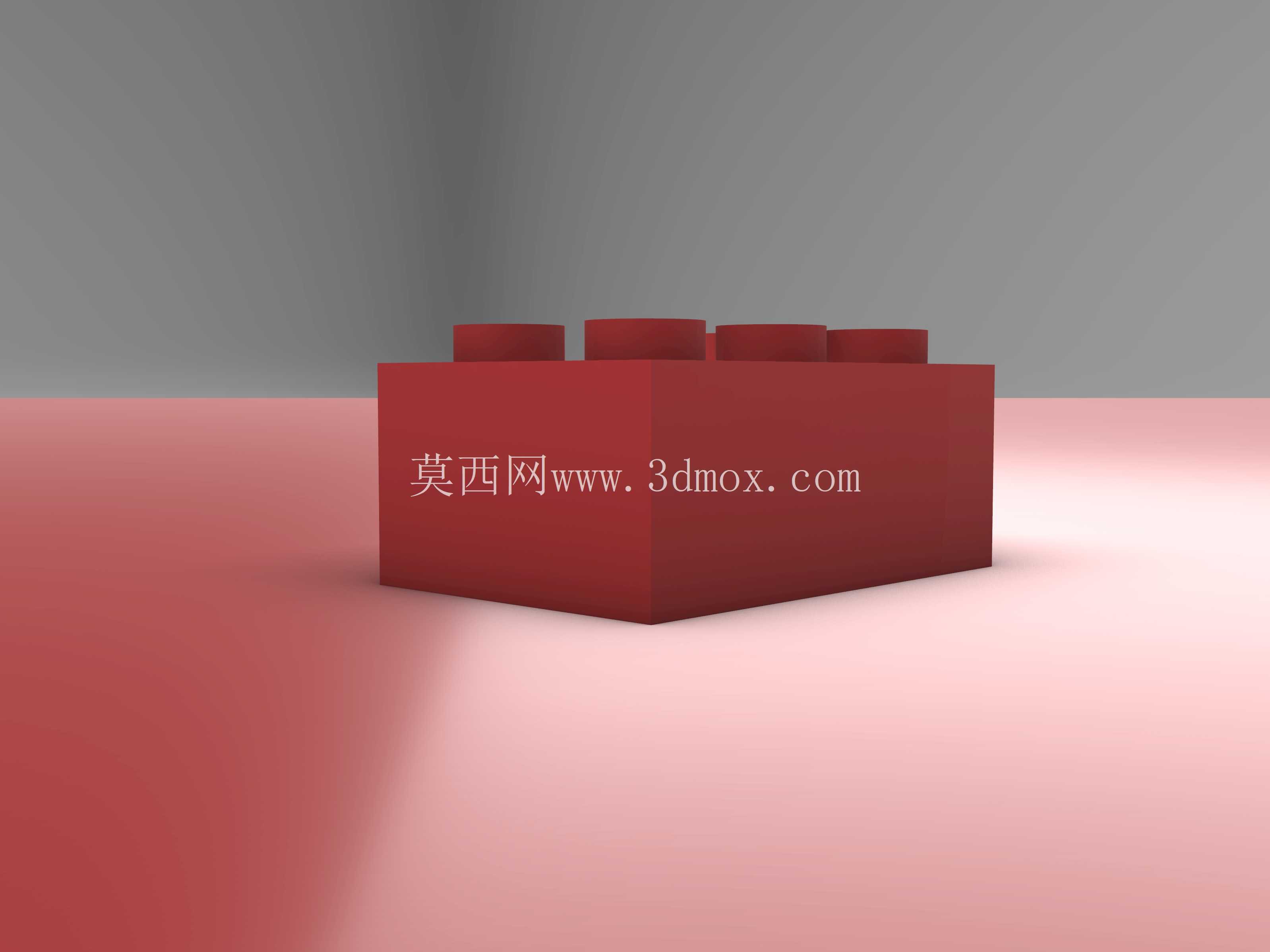

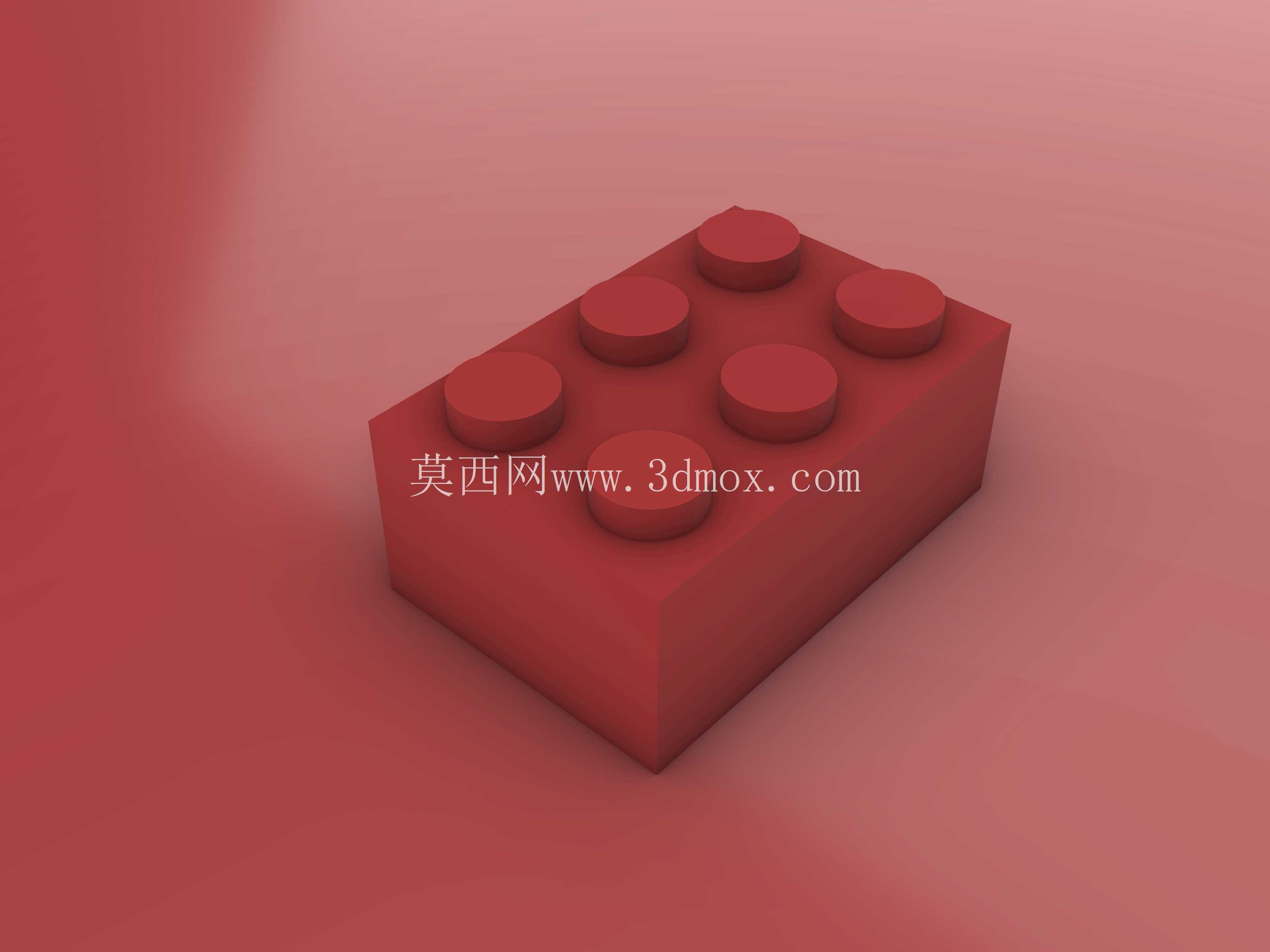

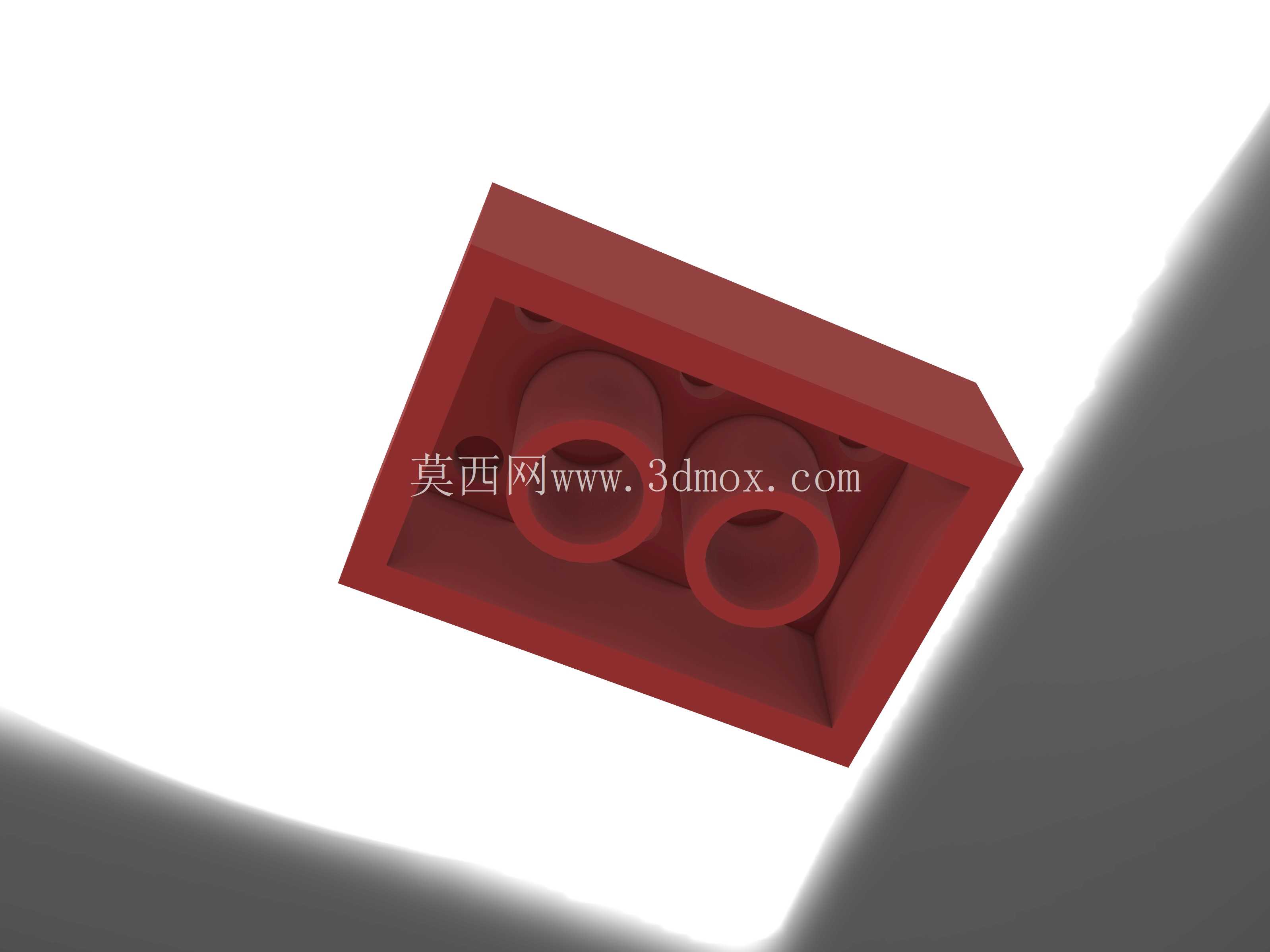

从功能特性上看，该积木块顶面设置有两排共六个圆柱形凸点，凸点的直径、高度以及相邻凸点的中心距完全遵循通用拼插积木的公差标准，能够和同规格、同公差体系的所有积木零件实现过盈配合拼接，拼接后既可以保证足够的连接强度，不会在常规拼搭受力下松脱，又能让使用者用合适的力度完成拆卸，不会因为配合过紧导致零件损坏。积木块的主体为矩形空心壳体结构，底部设置有与凸点位置对应的凹槽结构，这种空心设计一方面可以减少铸造环节的原材料消耗，降低零件成型后的冷却收缩变形量，另一方面也能让上层积木的凸点顺利嵌入底部凹槽，实现多层堆叠拼接的功能。

在设计思路层面，这款积木块的结构完全围绕铸造工艺的成型需求做了适配优化：所有棱边都做了统一半径的圆角处理，既避免了尖锐边角带来的使用安全隐患，也能让铸造充型过程中金属液或者塑料熔体的流动更加顺畅，减少充型不满、边角缺料的缺陷；凸点与主体连接的位置做了小角度的拔模斜度处理，方便成型后的零件从模具型腔中顺利脱出，不会出现粘模、凸点拉断的问题；主体侧壁的厚度保持均匀一致，避免壁厚差异过大导致冷却过程中出现缩痕、内应力集中的问题，从结构根源上降低铸造环节的工艺难度。

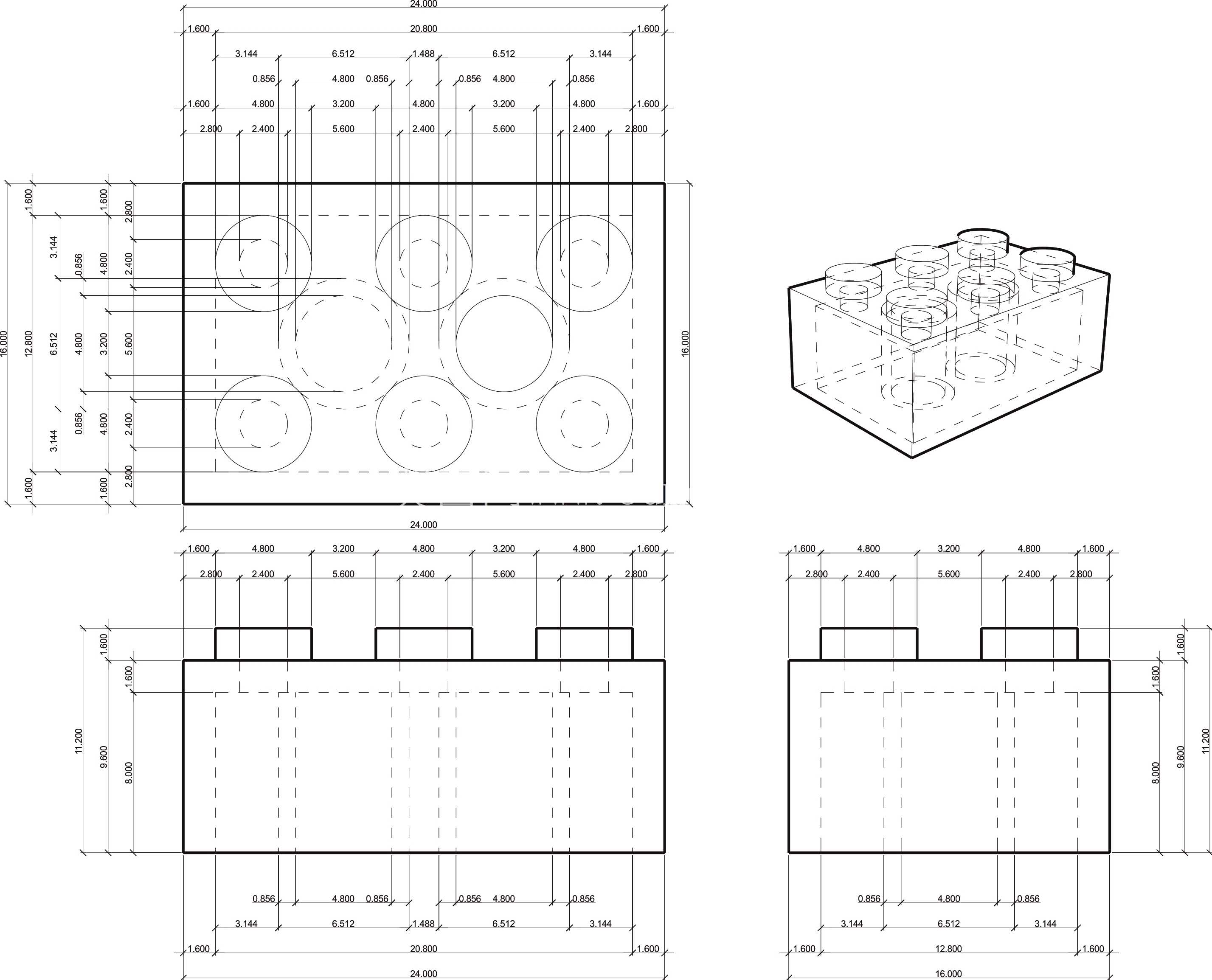

从外形尺寸与安装边界来看，该积木块的长度方向对应三个凸点的排布间距，宽度方向对应两个凸点的排布间距，整体高度符合基础薄款积木的通用尺寸规范，所有尺寸的公差都控制在拼插配合允许的范围内：凸点的外径公差控制在±0.02mm以内，保证拼接时的松紧度一致；底部凹槽的内径尺寸略大于凸点外径，预留出合理的配合间隙，同时保证拼接后的同轴度偏差不会影响多层拼搭的整体平整度。在实际堆叠安装时，单个积木块所占用的平面投影边界为标准2×3单元格，不会和相邻位置的积木块产生空间干涉，无论是平面平铺拼搭还是多层错位堆叠，都能保证整体结构的对齐精度，不会出现累积公差导致的整体结构歪斜问题。

在铸造模具的开发过程中，这个三维模型可以直接作为型腔加工的参照基准，模具设计人员可以基于模型的外轮廓拆分动模、定模结构，对应凸点和凹槽的位置设置对应的型芯、型腔镶件，同时结合模型的拔模斜度调整模具的开模方向，保证开模过程中零件不会出现结构损伤。另外模型的壁厚均匀性设计，也能帮助模具设计人员合理设置冷却水道的位置，让零件各个位置的冷却速度保持一致，减少成型后的翘曲变形，提升批量生产时的尺寸稳定性。
