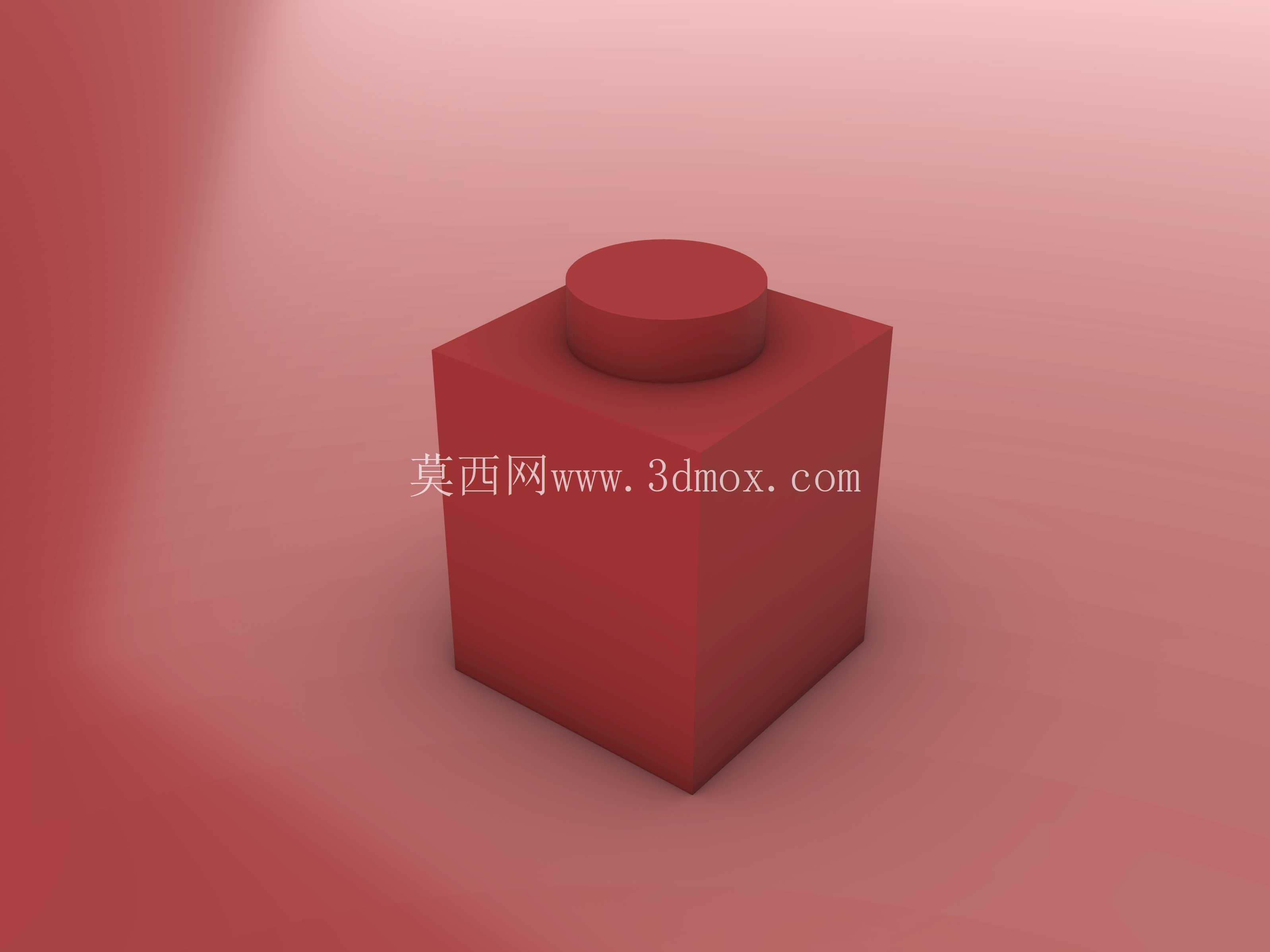

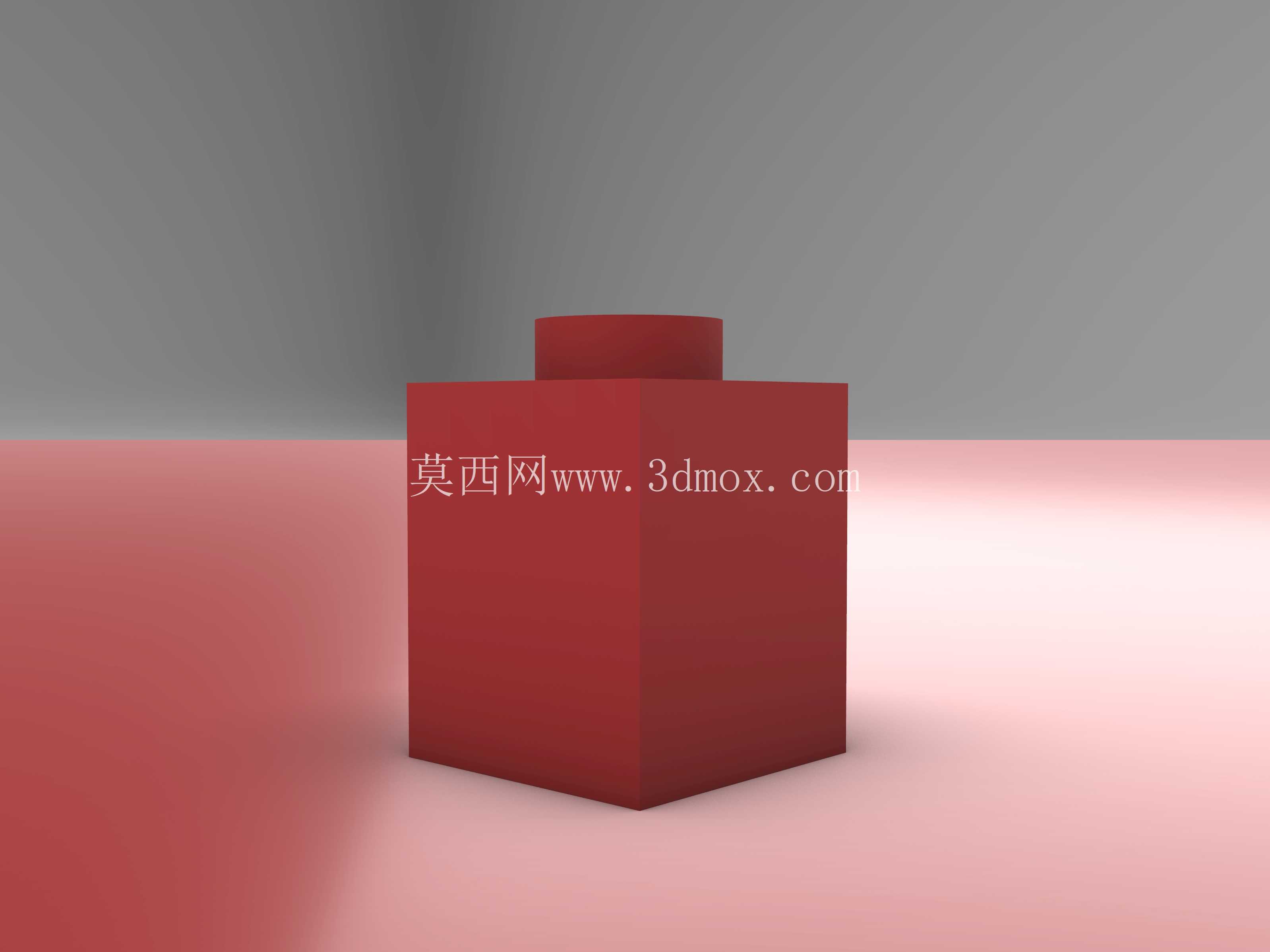

标准1X1凸点拼接式积木基础块结构

日常接触的积木拼装体系里，1X1规格的基础块是最小的标准拼接单元，也是整套积木系统里用量最大、适配性最广的基础构件。从结构设计逻辑来看，这类零件的核心功能是实现积木单元之间的可靠拼接，顶部的圆柱形凸台是核心配合结构，凸台的外径尺寸与下方基体的拼接凹槽内径采用过盈配合设计，配合量控制在0.1-0.2mm区间，既可以保证拼接后不会轻易松脱，又能让使用者用合适的力度完成拆装，不会因为配合过紧导致拼接拆卸困难，也不会因为配合过松出现拼接后结构散架的问题。

从实际应用场景来看，这类1X1基础块的使用覆盖了从低龄儿童积木玩具到专业积木创意搭建的全场景，在大型积木造型搭建中，这类小尺寸基础块常用来做细节填充、边角修饰、像素化图案的点阵搭建，比如积木画的像素点、建筑模型的墙砖纹理、机械组积木的定位补位都需要大量该规格零件。在铸造工艺的模具设计环节，这类零件的模具属于典型的小型精密铸造模范畴，因为零件本身尺寸小，结构看似简单但对尺寸精度要求极高，凸台的圆柱度、基体的平面度、拼接面的尺寸公差都需要控制在微米级，否则批量生产后会出现同规格零件无法互配、拼接松紧度差异过大的问题。

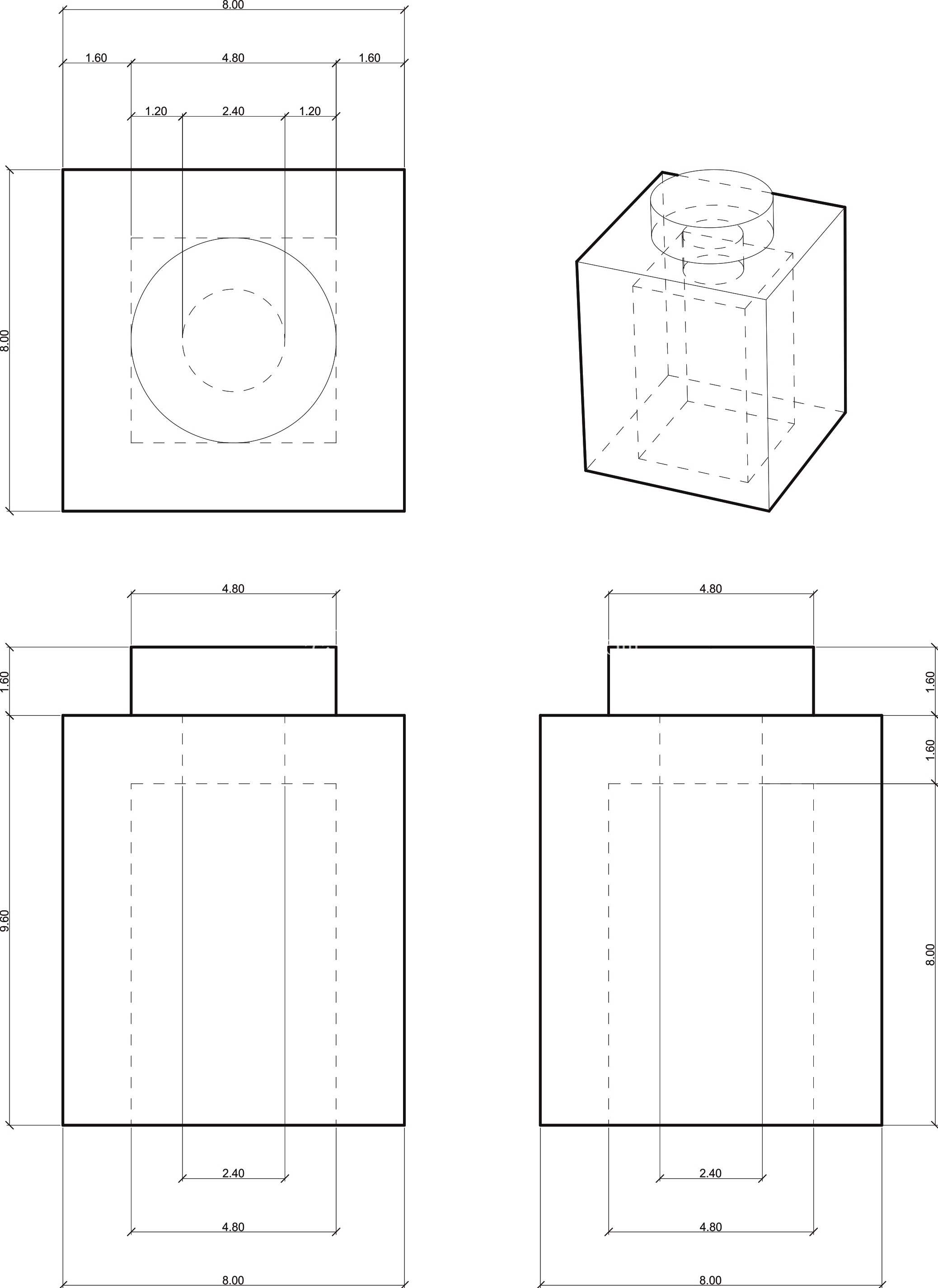

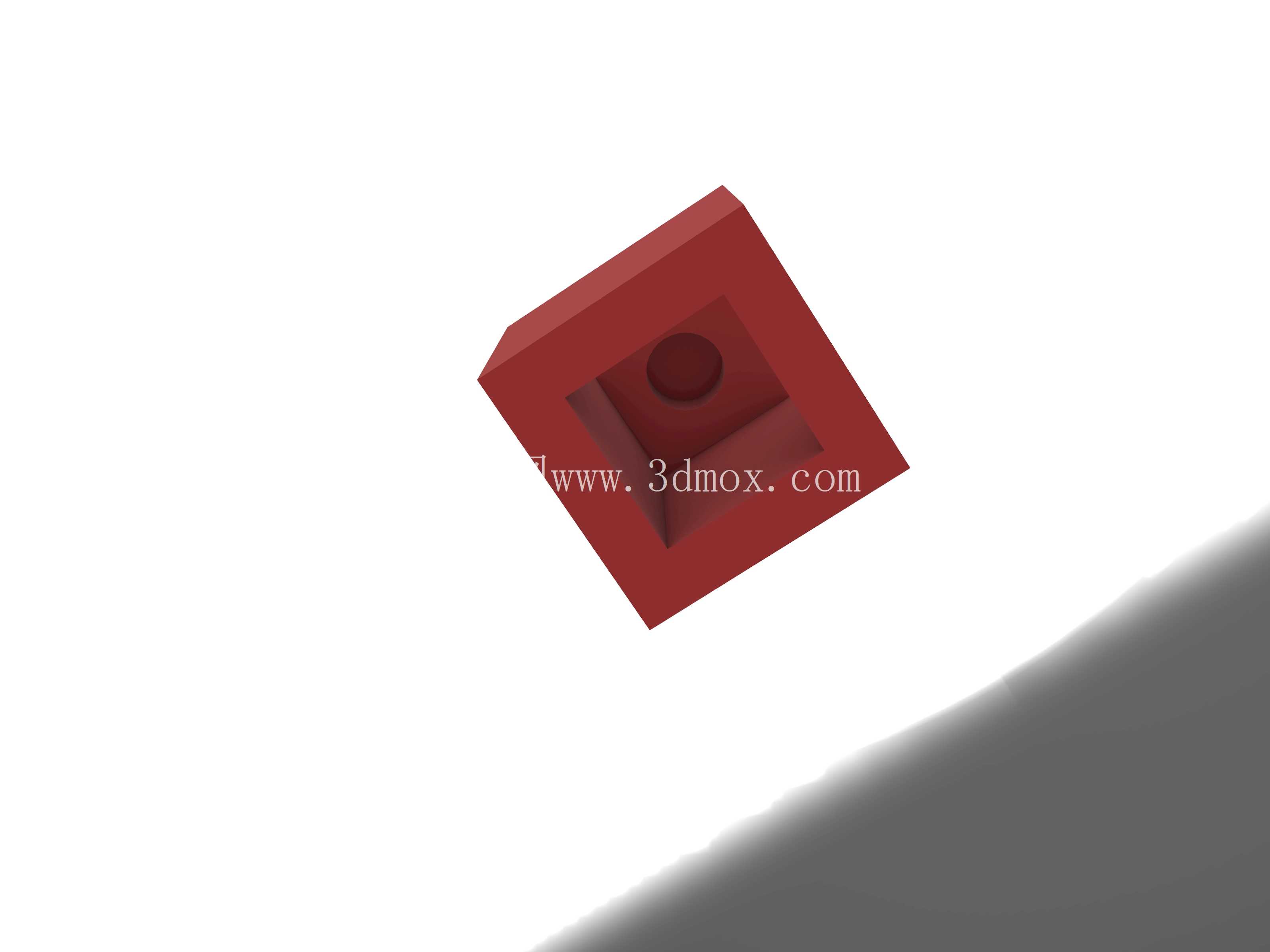

设计这类零件的三维结构时，首先要确定核心的安装配合边界：基体部分为标准正方形截面，边长为1个标准积木单位，高度为3个标准板件厚度，也就是常规1X1积木块的标准高度，这个高度尺寸是经过长期行业验证的通用尺寸，和其他规格的积木块、板件、特殊件拼接时能保证整体高度方向的尺寸统一，不会出现拼接面高低差。顶部凸台的位置严格居中于正方形基体的中心，凸台高度为标准拼接插入深度，保证和下方零件拼接时，凸台能完全插入对应凹槽，实现两个零件的面与面完全贴合，不会出现拼接缝隙。基体的底部设计有与凸台尺寸匹配的凹槽，凹槽内部的加强筋结构是设计中容易被忽略的细节，加强筋沿凹槽内壁十字分布，既可以减少零件成型时的材料收缩变形，又能提升凸台插入时的弹性抱紧力，同时还能降低零件的整体重量，减少原材料用量。

从模具设计的角度来说，这类零件的铸造模需要考虑脱模斜度，所有竖直面都设计有极小的脱模斜度，斜度控制在0.5度以内，既不影响零件的配合尺寸，又能保证零件成型后顺利从模具中脱出，不会出现粘模、拉伤的问题。零件的所有棱边都做了微小的圆角处理，避免尖锐边角带来的使用安全隐患，同时也能减少模具棱边的磨损，提升模具的使用寿命。在实际生产中，这类零件的模具通常采用一模多腔的结构设计，一次注塑或铸造可以成型数十个零件，对模具的流道设计、冷却系统设计都有较高要求，要保证每个模腔的进料速度、冷却速度一致，避免不同模腔生产出的零件出现尺寸偏差，影响零件的互换性。

很多刚接触积木结构设计的工程师容易忽略这类基础块的尺寸公差累积问题，在大型搭建场景中，如果单个零件的尺寸偏差超过0.05mm，当数百个零件拼接在一起时，累积的尺寸偏差会达到数毫米，导致整体结构出现歪斜、拼接错位，甚至无法完成整体装配，因此在三维建模阶段就需要严格按照行业通用的标准尺寸进行绘制，对配合面的尺寸进行公差标注，在模具试制阶段要反复测量零件的关键尺寸，调整模具的加工参数，确保批量生产的零件都能满足互换性要求。另外，这类基础块的材料通常选用韧性较好的工程塑料，对应铸造或注塑工艺的参数也要匹配材料的收缩率，在建模时提前把材料收缩量补偿到模具尺寸中，保证成型后的零件尺寸符合设计要求。
