汽车涡轮增压器离心式压缩机叶轮

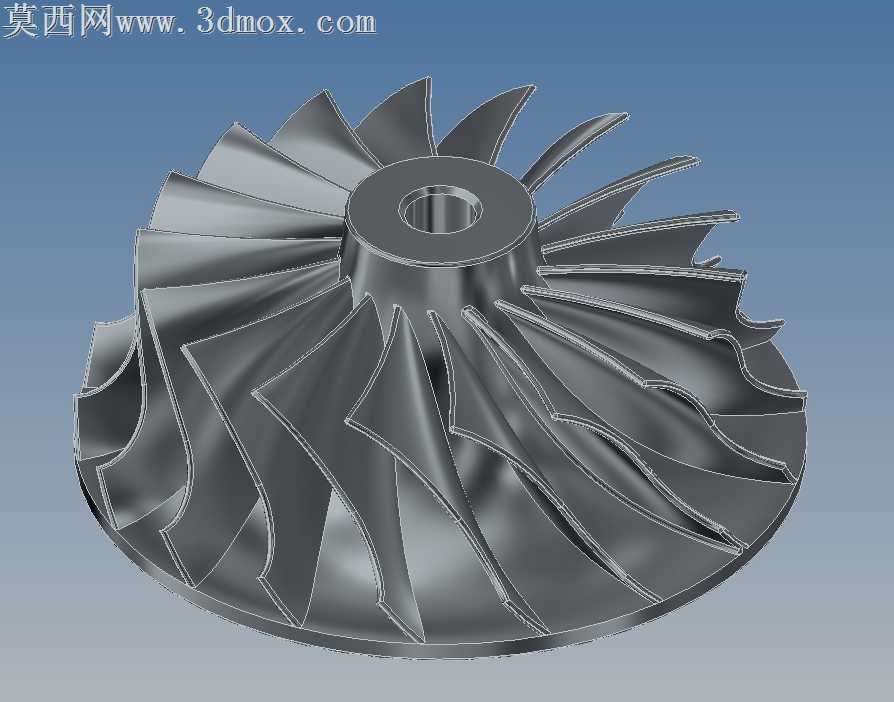

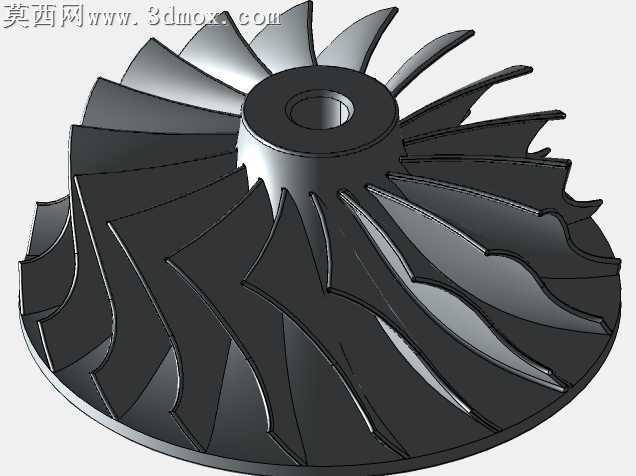

高转速工况下的叶轮共振碎裂，是涡轮增压器压缩机端最常见的失效模式，这类失效往往和叶片曲面的曲率连续性、叶根过渡的应力集中直接相关。这款叶轮的曲面处理没有追求视觉上的极致顺滑，每一片叶片的压力面与吸力面曲率过渡都做了针对性调整，靠近轮盘中心的叶根位置刻意保留了0.8mm的圆角过渡带，没有做锐化收边，就是为了分散12万转以上工况下的离心应力，避免叶根位置出现应力集中导致的疲劳裂纹。长短叶片交错排布的结构，不是为了视觉层次，长叶片负责建立主要的压气气流通道，短叶片插在相邻长叶片的流道中段，打散长叶片出口端容易出现的气流分离涡，避免高转速下压气机出现喘振，这一点在小排量涡轮增压机型上尤为关键，低转速区间的进气响应速度全靠这组短叶片梳理气流。轮盘中心的安装孔做了两级台阶设计，内侧的小孔是和涡轮轴过盈配合的定位面，外侧的沉台是用来容纳锁紧螺母的让位空间，孔壁与轮盘端面的垂直度公差控制在0.02mm以内，不然高速转动时会出现动平衡超标，整根涡轮轴都会出现异常抖动。叶片前缘的厚度做了渐变处理，靠近轮盖侧的前缘厚度薄至0.3mm，尽可能降低进气阻力，靠近轮盘侧的前缘加厚到1.2mm，抵御进气道夹带的微小杂质冲蚀，毕竟日常用车环境下不可能做到完全无尘进气，边缘太薄的叶片很容易被沙尘打出缺口，进而引发整轮动平衡失效。轮盘背面的型线没有做成平面，而是顺着叶片根部的延伸方向做了锥形收窄，既降低了叶轮自身的转动惯量，让涡轮起压速度更快，也减少了轮背和压气机壳体之间的空气摩擦损失，别小看这一点型线调整，能让压气机的最高效率提升近两个百分点。叶片出口边的后掠角度经过反复校准，没有一味追求大角度来换取高压比，而是平衡了压比范围和高效区间的宽度，让发动机在中低转速到高转速区间都能获得稳定的进气压力，不会出现高转速下进气效率陡降的问题。
