BBS款多辐条改装汽车轮毂造型设计

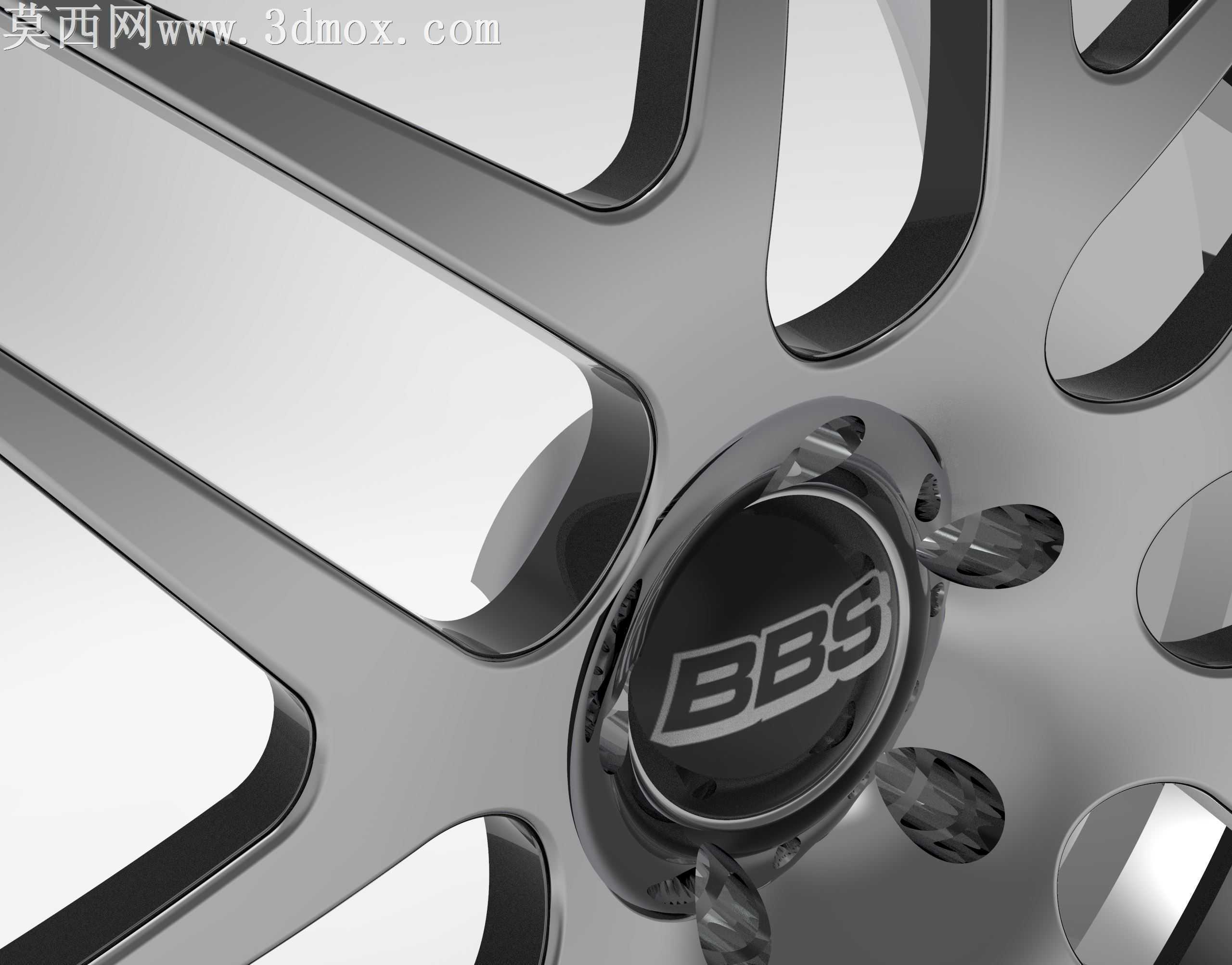

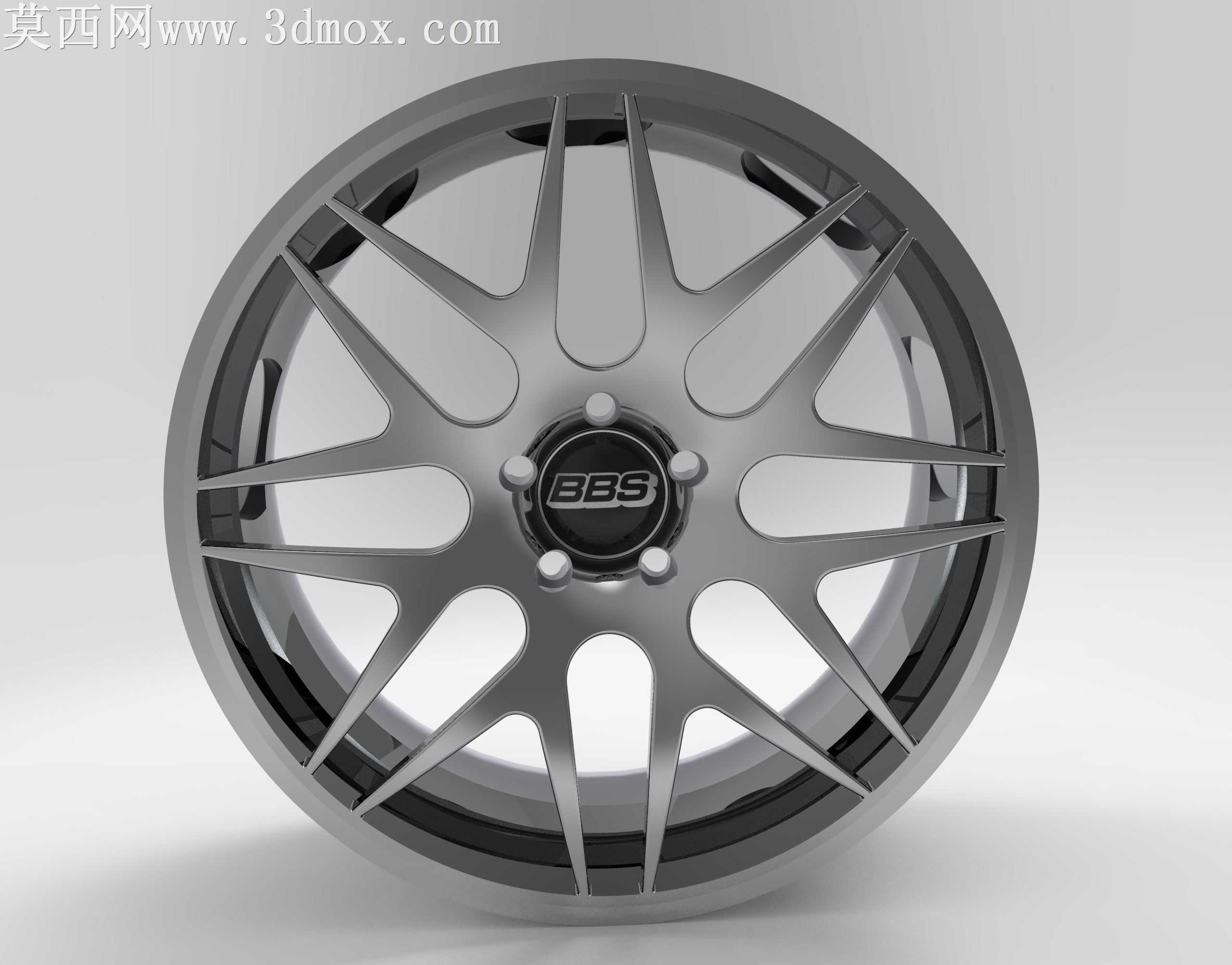

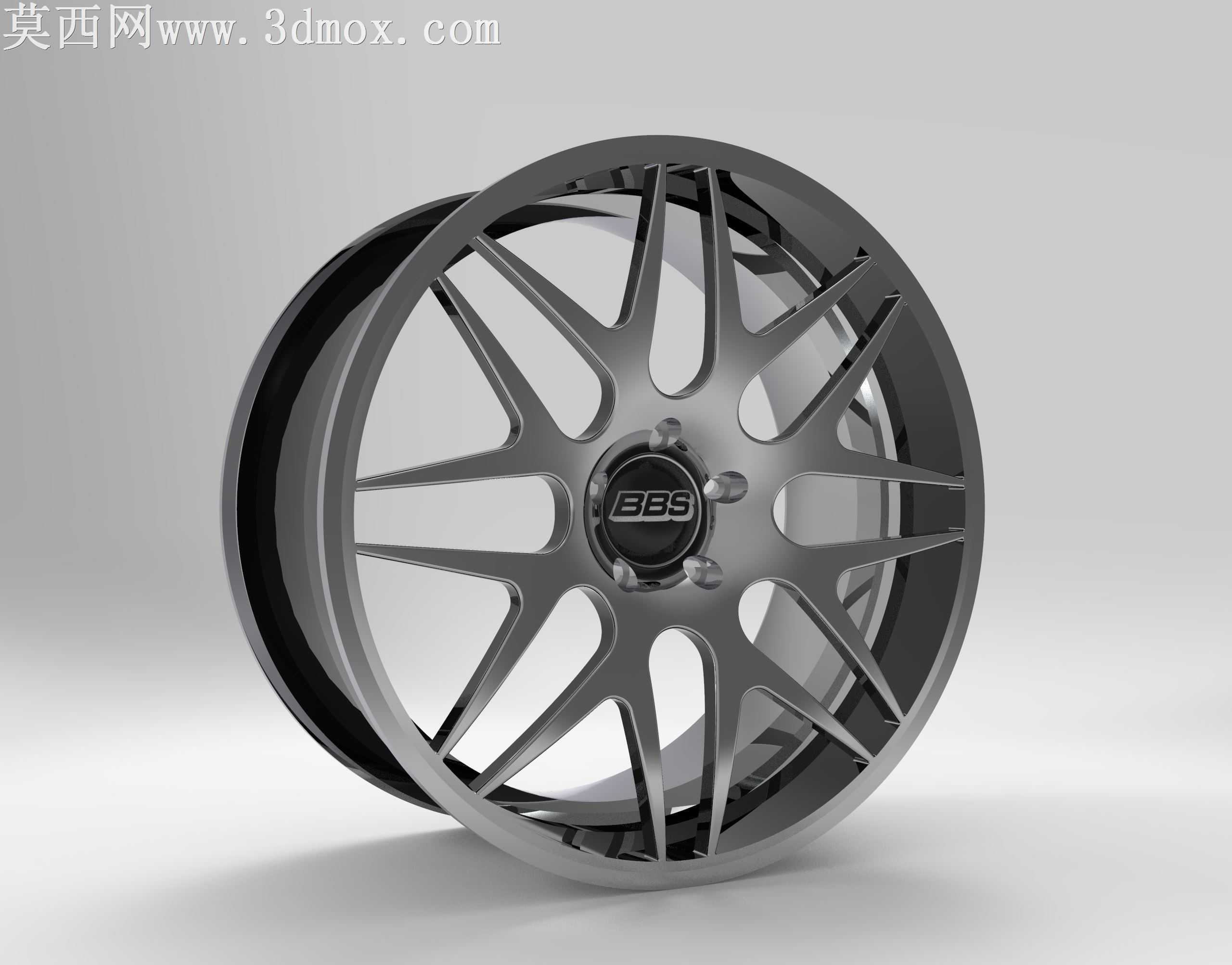

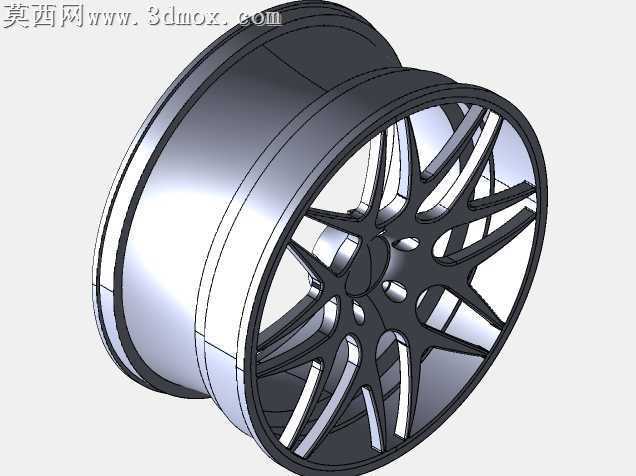

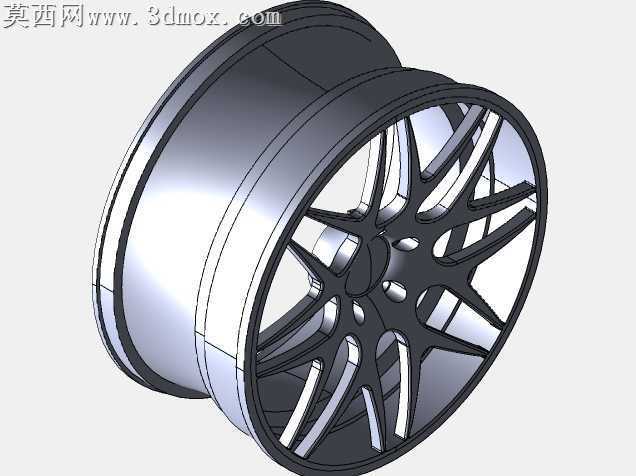

低压铸造铝合金轮毂的生产环节里，辐条与轮辋衔接处的圆角过渡一直是缩松缺陷的高发区，这款BBS风格轮毂的曲面重构过程，完全围绕铸造工艺的补缩路径做了细节调整。多辐条的分叉式造型视觉张力足够，但原始参考造型里辐条背面的加强筋厚度突变，金属液充型时容易在筋条根部形成涡流卷气，重构时特意把辐条靠近中心安装盘的位置做了1.2度的渐进拔模斜度，既不破坏正面的光影流线感，又能让开模时顶出受力均匀，不会在辐条表面留下顶白痕迹。轮心的品牌标识安装位做了0.3mm的下沉台阶，避免后期粘贴标识时边缘溢胶，五个螺栓孔的位置度公差严格控制在0.05mm以内，孔口做了1mm的倒角，既可以引导螺栓顺畅拧入，也能消除螺栓孔边缘的应力集中点，应对车辆过减速带时的瞬时冲击载荷。轮辋的胎圈座位置特意保留了0.8mm的粗糙度预留量，后期做喷涂或者抛光处理时，不会因为表层厚度变化导致轮胎装配后漏气。辐条表面的高光曲面做了G2连续处理，光影扫过辐条时不会出现生硬的折痕，背面的减重槽深度控制在6mm以内，既满足轻量化需求，又不会因为槽深过大导致铸造时粘砂。轮缘位置做了加厚的防擦凸边，日常路边停车时轻微刮蹭不会直接伤到轮辋主体，凸边的过渡圆角和辐条末端的曲面做了顺滑衔接，不会出现突兀的棱角。中心孔的配合公差选了H7级，和车辆轴头配合时既能保证同轴度，又不会因为过盈量太大导致拆装困难，中心孔边缘的倒角和螺栓孔倒角做了统一的曲率匹配，视觉上更协调。做渲染调试时，金属漆的颗粒度特意调得偏细，模拟真实锻造轮毂的金属质感，辐条缝隙处的阴影过渡做了柔化处理，不会出现死黑的区域，能清晰展现每一处曲面的起伏变化。这款轮毂的造型适配多数紧凑型家用车的改装需求，曲面细节的调整完全兼顾了生产可行性和视觉效果，没有为了追求造型夸张牺牲工艺合理性，每一处曲面的曲率变化都对应着实际生产中的工艺取舍，哪怕是辐条末端的微小切角，也是为了避免铣削加工时出现振纹而特意设计的。
