灰色Knex拼接式连接构件三维设计

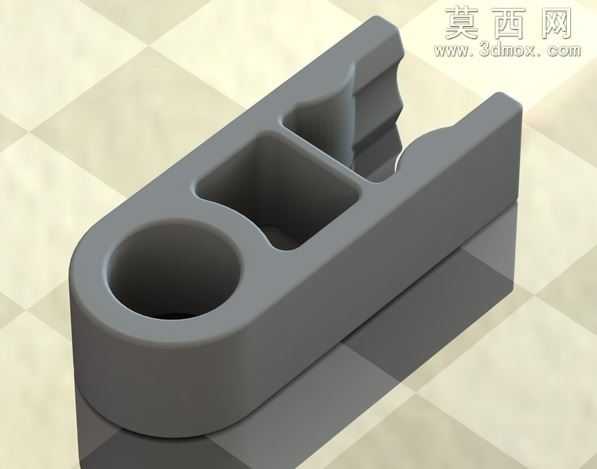

本模型为适配Knex拼装体系的灰色连接构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循Knex标准拼装接口的尺寸公差规范，确保构件与同体系杆件、配件的拼接适配性。建模初始阶段先绘制构件的主体轮廓草图，以长条形基座为基础形态，定位圆形通孔、方形凹槽以及端部卡扣结构的基准位置，通过拉伸、切除等基础特征命令生成主体毛坯，再对各功能结构进行精细化特征构建。圆形通孔为贯穿式设计，孔壁做均匀壁厚处理，边缘添加微小过渡圆角消除应力集中，适配对应直径的拼接插杆；方形凹槽为下沉式容腔结构，槽内边角做R角处理，既满足注塑成型的脱模工艺要求，也可容纳配套拼接件的定位凸台；端部的卡扣结构为非对称异形轮廓，建模时通过多段样条曲线拟合卡扣的卡接曲面，保证卡扣的弹性卡接量符合拼装力度要求，既不会因过盈量过大导致拼装费力，也不会因间隙过大出现拼接松脱的问题。材质设置上模拟硬质灰色工程塑料的视觉效果，基础材质选用哑光ABS塑料参数，调整漫反射颜色为中性灰色，添加细微的塑料颗粒质感凹凸贴图，还原注塑件的表面肌理，同时设置合理的反光度与粗糙度参数，避免材质出现过于光亮的非真实塑料质感。渲染阶段采用柔和的影棚布光方案，主光源从构件斜上方45度角投射，照亮主体结构的同时凸显通孔、凹槽与卡扣的结构层次，辅助光源从侧方补光消除结构暗部的死黑区域，添加微弱的环境光遮蔽效果强化各结构衔接处的阴影层次，让构件的立体形态更清晰。设计过程中充分考虑构件的实际使用场景，整体壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕问题，所有外露棱边均添加0.2mm的微小倒角，既符合塑料件的生产工艺要求，也避免锐边在拼装使用过程中造成划伤。各功能结构的位置布局经过反复调整，在保证连接强度的前提下尽可能精简多余结构，让构件整体形态简洁实用，同时兼顾拼装时的操作便利性，卡扣位置的操作空间预留充足，方便使用者徒手完成拼接与拆卸操作。
