土耳其航空涂装民航客机外观造型设计

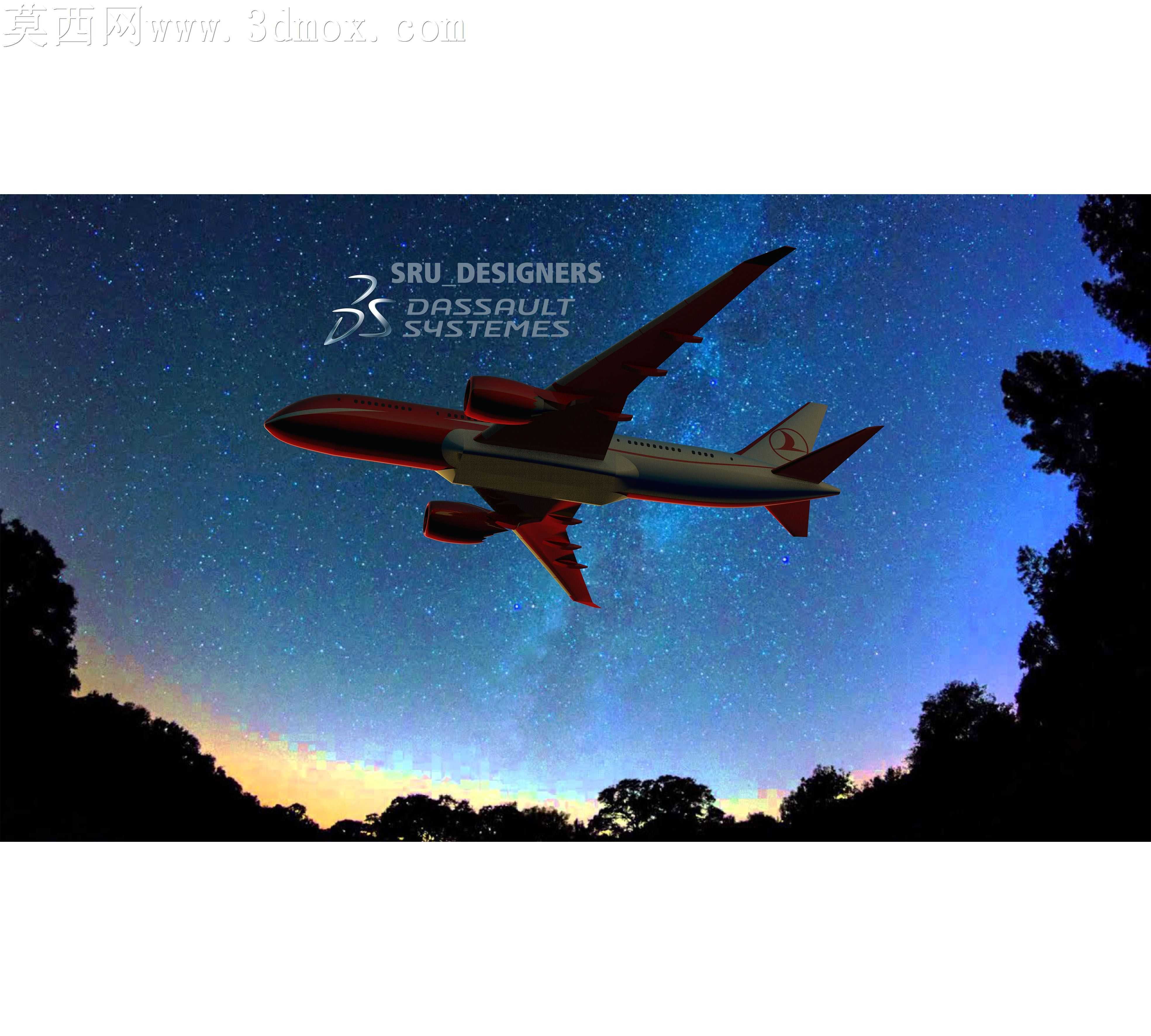

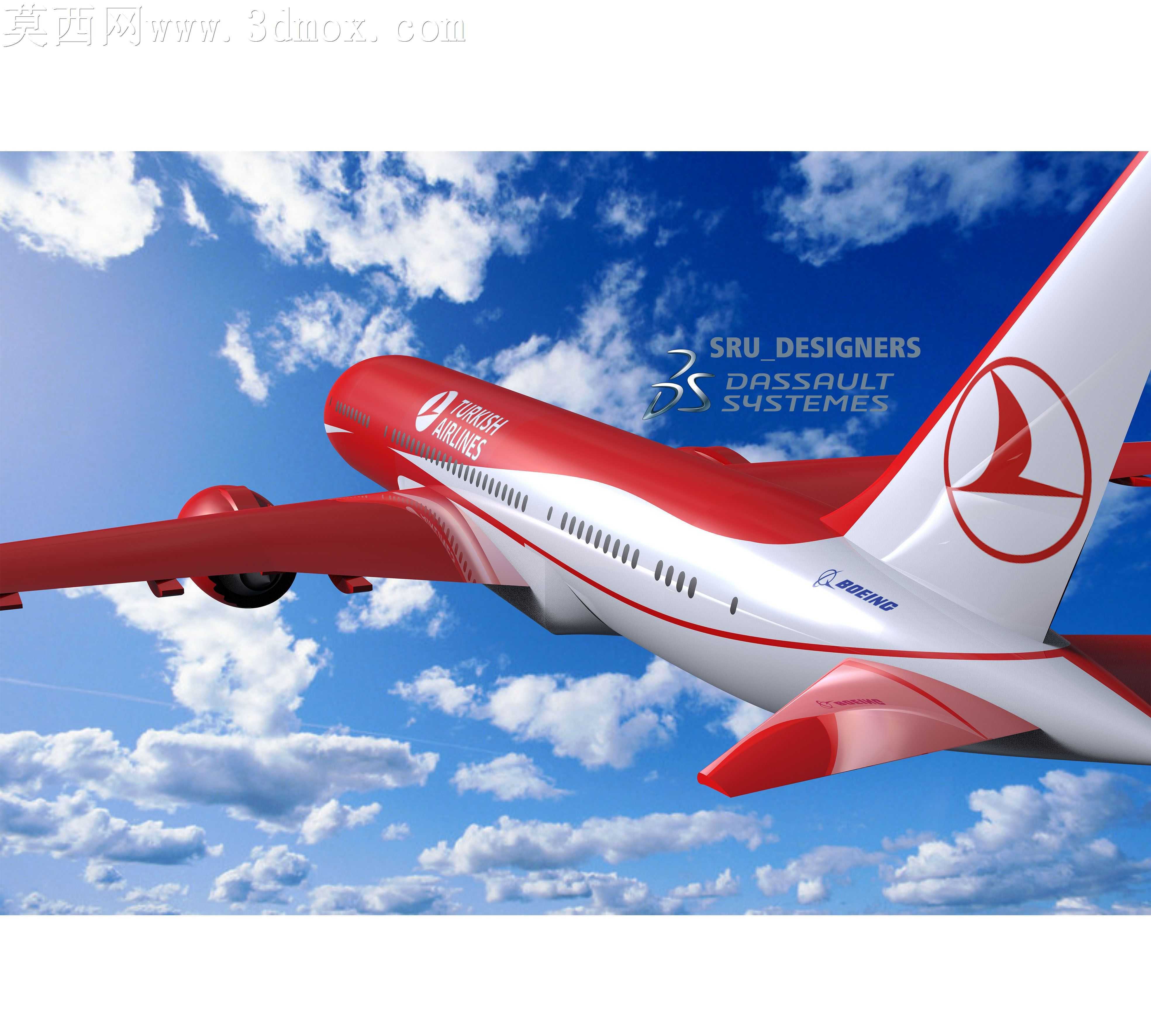

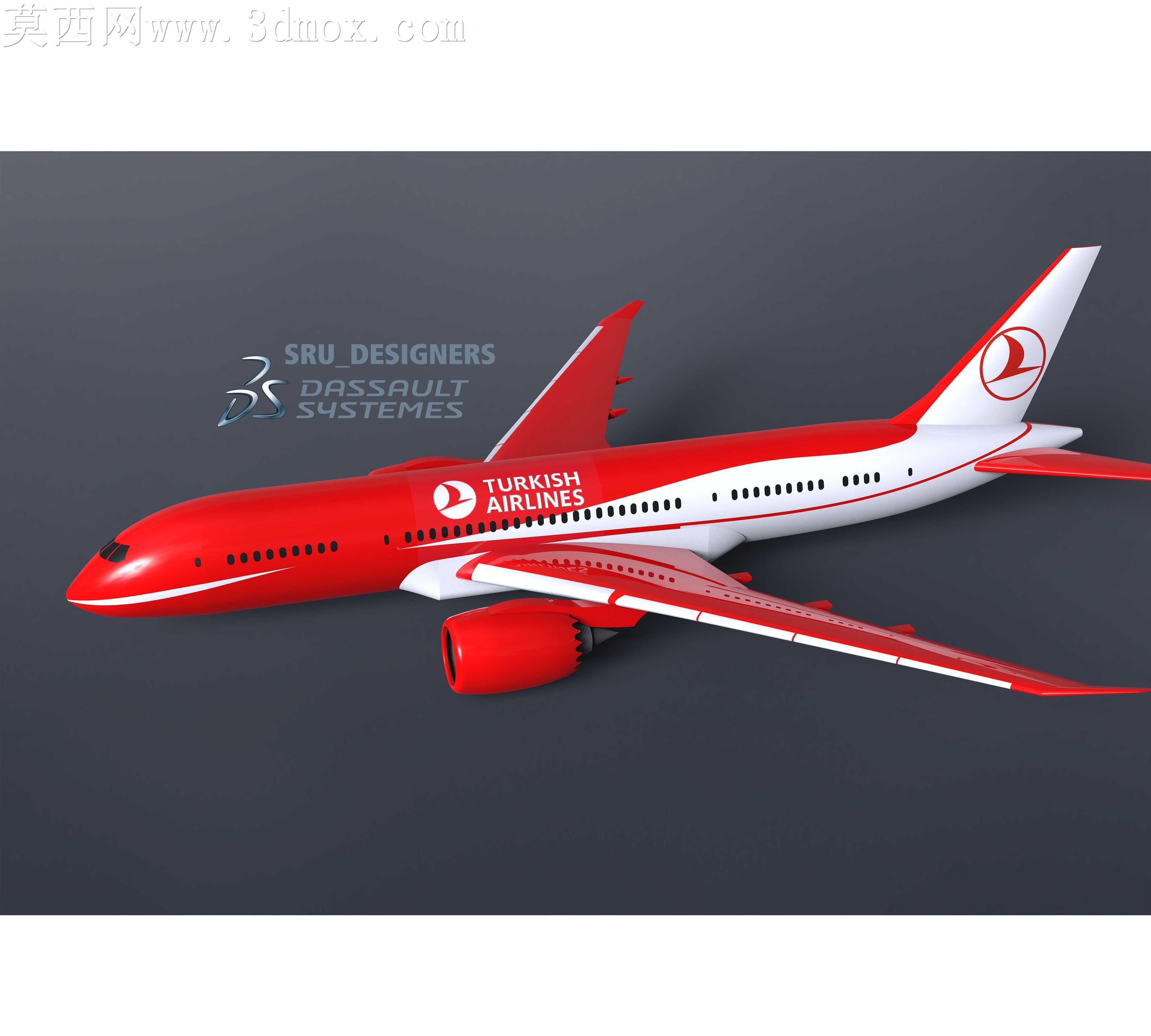

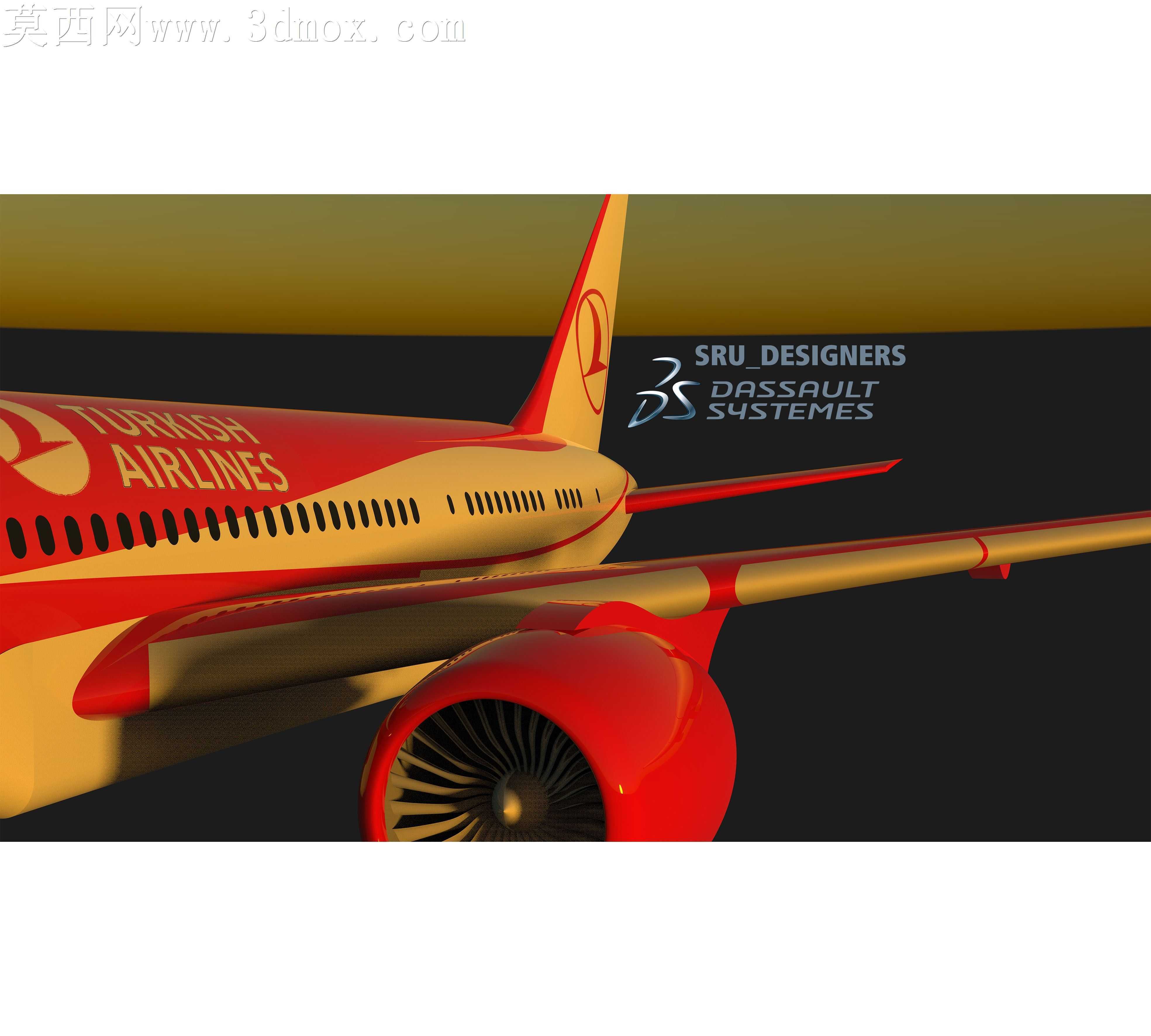

宽体民航客机的蒙皮曲面加工，最容易在曲率连续过渡区域出现回弹变形，尤其是翼身结合段、尾翼与后机身衔接的位置，常规双曲率蒙皮冷压成型后，往往会在涂装分色线位置出现肉眼难察的微变形，喷涂后光影折射下就会显露出波浪状瑕疵，破坏整机涂装的视觉完整性。这款客机的曲面处理，特意将机身红色涂装的上边缘分色线，设置在曲率变化率低于0.02的平缓曲面段，避开了舷窗上下方曲率波动较大的区域，即便蒙皮成型后存在0.1mm以内的形位公差，喷涂后分色线也不会出现视觉上的弯折错位。机翼前缘的翼型曲面做了微小的切边处理，没有完全照搬理论翼型的尖锐前缘，实际加工时尖锐前缘的蒙皮折边极易出现开裂，切边后预留的1.2mm圆弧过渡，既不会过多影响翼型的气动表现，又能让前缘蒙皮的折弯工序一次成型，减少后续打磨修型的工作量。发动机吊舱与机翼的连接挂架，曲面做了向内收的顺滑过渡，没有出现突兀的折角，实际装配时挂架与机翼下表面的贴合面公差可以放宽到0.2mm，依靠曲面的自然过渡就能掩盖装配间隙，不需要额外填缝修磨。尾翼上的航司标识位置，特意选在垂尾曲率最平缓的中部区域，标识边缘没有跨越曲率突变的棱线，不管是曲面印刷还是贴膜施工，都不会出现标识拉伸变形的问题。舷窗的排布沿着机身曲面的等参线设置，每个舷窗的开孔边缘都做了0.8mm的内凹倒角，实际装配舷窗玻璃时，密封胶可以均匀填充在倒角缝隙内，不会出现胶层厚薄不均导致的渗漏隐患。机身侧面的航司文字标识，每个字母的拉伸度都根据所在位置的曲面曲率做了单独调整，正视角度下不会因为曲面透视出现字母变形，哪怕是在曲面弧度较大的前机身位置，文字的视觉比例也能保持规整。起落架舱门的边缘做了微小的内倾角度，关闭状态下舱门与机身蒙皮的阶差控制在0.15mm以内，既不会因为飞行中的气流鼓动出现阶差放大，也能减少舱门缝隙带来的气动阻力。红色涂装区域的曲面光影过渡均匀，没有出现因为曲面曲率突变导致的色块明暗断层，渲染调试时特意将材质粗糙度设置为0.3，模拟真实民航客机蒙皮的半哑光漆面质感，不会出现过于夸张的镜面反射，还原真机的视觉效果。
