手持式家用吹风设备结构设计方案

　　日常居家场景里，这类手持吹风设备的使用频率极高，不管是洗完头后的快速干发，还是局部小范围的热风塑形、物件烘干，都能看到它的身影，不少美发门店、摄影造型工作室也会把同类型设备作为基础作业工具，甚至部分工业装配场景里，也会用类似结构的热风设备做热缩管加热、小面积除潮作业。做这款结构设计的时候，最先要平衡的是手持握持的手感和内部组件的排布空间，毕竟用户单手握持使用的时间往往在数分钟到十几分钟不等，重心如果太靠前或者太靠后，长时间使用很容易造成腕部疲劳，所以在排布内部风道、发热组件、控制线路的时候，特意把重量占比更高的发热模块往手柄衔接处靠，让整机重心落在握持区域的中心位置，握姿状态下手腕不需要额外施加平衡力。

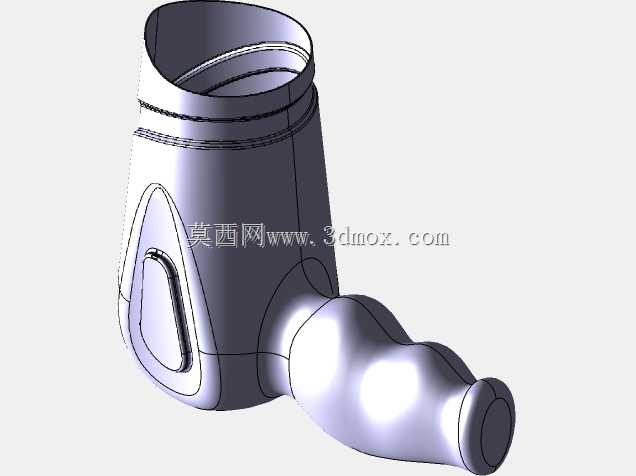

　　外形设计上，整体采用流线型的筒身加倾斜手柄的结构，筒身的出风口做了收窄处理，能够让风道送出的气流更集中，避免气流散逸影响干发效率，进风口则设置在筒身尾端，做了格栅式的防护结构，既保证进风面积足够，不会因为进风不足导致电机负载升高、发热异常，也能避免头发、杂物被卷入内部风道。手柄部分做了贴合手掌弧度的曲面过渡，表面没有突兀的棱角，握持的时候指腹位置刚好对应控制按键的安装位，不需要刻意调整手位就能完成风速、风温的档位切换。

　　从功能实现的逻辑来看，整机的核心是风道内的气流组织设计，电机带动风叶转动从尾端吸入环境空气，气流经过整流结构梳理成稳定的层流状态，再经过发热组件区域，根据档位选择决定是否对气流进行加热，最后从出风口送出。设计的时候特意在发热组件和风筒内壁之间预留了足够的隔热间隙，避免外壳温度过高导致握持时出现烫感，同时在发热组件的位置设置了过热防护的结构安装位，当风道温度超过阈值时能自动切断加热回路，避免出现安全隐患。

　　安装边界方面，筒身的整体直径控制在常规手持设备的合理区间，不会因为直径过大导致握持筒身做精细造型的时候遮挡视线，手柄的长度适配绝大多数成年人的手掌宽度，从手柄末端到筒身出风口的总长度，刚好满足手持时出风口和头发之间保持安全距离的使用需求，不会因为长度过短导致热风太近灼伤头皮，也不会因为长度过长让整机重量过大影响使用灵活性。内部的各个组件都做了对应的卡扣安装位，不需要额外打胶就能完成组件的固定，装配的时候可以顺着定位槽依次放入电机、风叶、发热架、控制板，最后扣合外壳打螺丝固定即可，装配工序简单，后期维修拆解也很方便，不需要暴力破坏外壳就能更换内部损坏的组件。

　　实际使用场景里，不同档位的风速和风温对应不同的使用需求，低温高风速档适合快速带走头发表面的水分，高温低风速档适合做局部造型定型，常温档则适合在不需要加热的场景下做吹风除尘作业。风道设计的时候特意做了降噪结构，在进风位置设置了导流筋，打乱气流的高频振动，降低使用时的风噪，避免在居家环境使用时产生过大的噪音影响他人。手柄尾部的电源线出线位置做了防弯折的护套结构，避免长期使用过程中电源线反复弯折出现线芯断裂的问题，护套的长度足够覆盖经常弯折的出线区域，延长线材的使用寿命。

　　结构细节上，出风口位置预留了风嘴的安装卡槽，可以搭配不同的集风嘴、散风嘴使用，卡槽的配合公差控制在合理范围，安装风嘴的时候不会出现过松脱落或者过紧难以拆卸的问题，日常使用不需要额外工具就能快速更换不同的配件。筒身和手柄的衔接位置做了圆弧过渡，没有结构缝隙，日常使用时掉落的头发、灰尘不会进入接缝位置，清理的时候只需要用抹布擦拭表面即可，维护难度很低。内部的走线全部做了限位槽固定，避免气流吹动线路产生异响，也能避免线路接触到发热组件出现绝缘层融化的问题，所有带电部件和外壳之间都预留了足够的电气间隙，满足家用小电器的安全设计要求。
