立式饲料烘干干燥设备结构设计

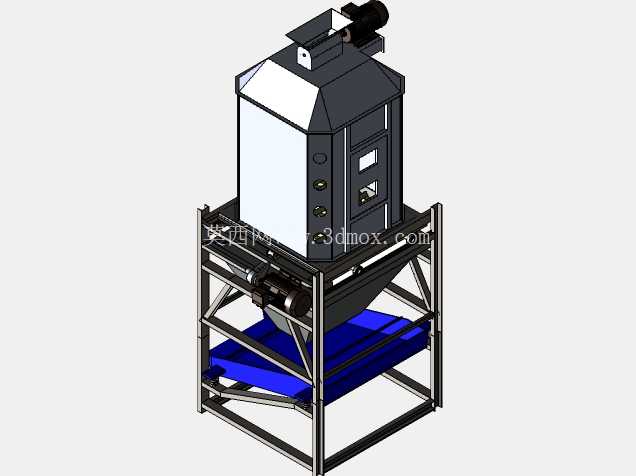

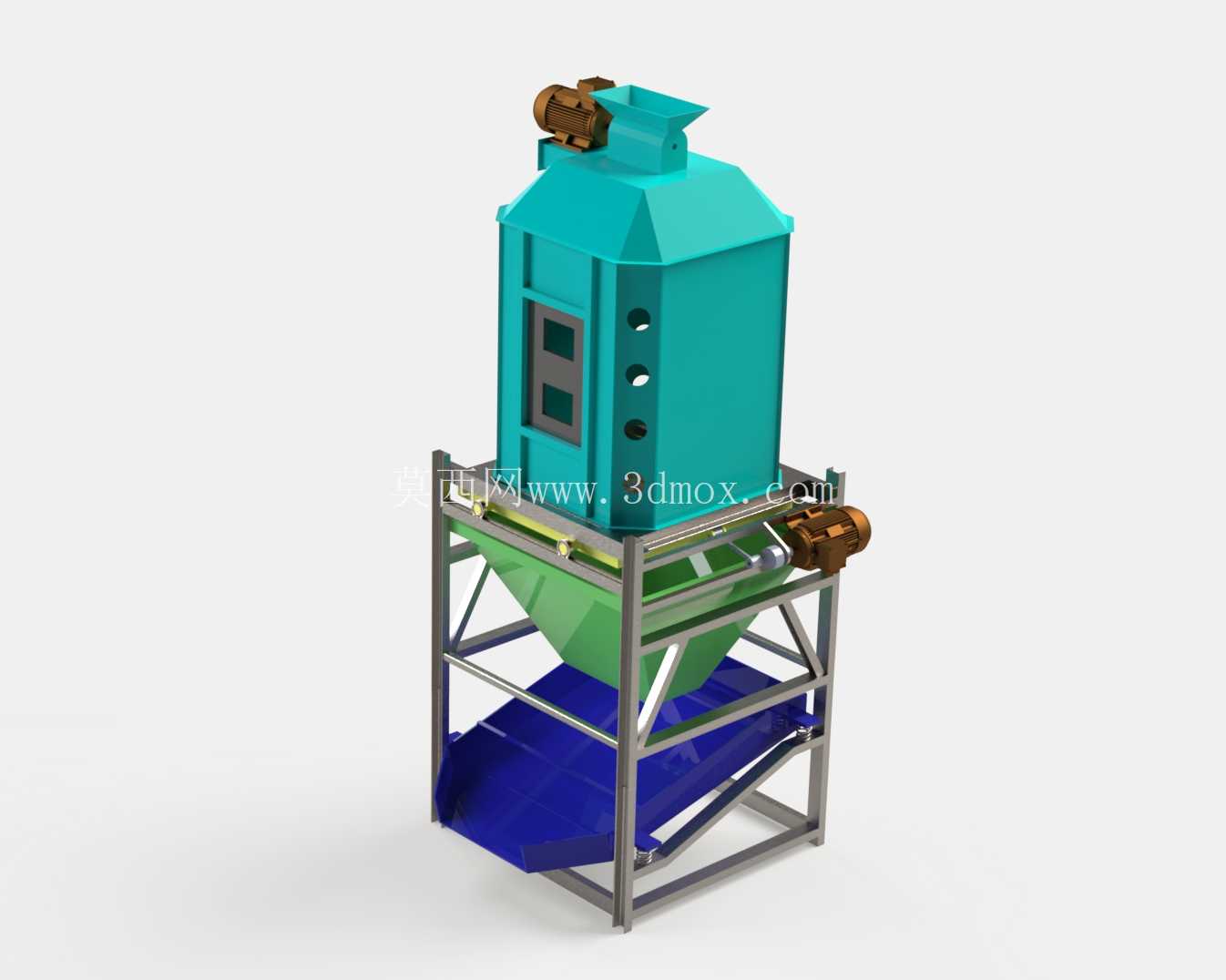

　　这套立式饲料干燥设备，主要面向规模化饲料加工生产线的颗粒料后处理工段，适配制粒机、膨化机出料后的高湿物料干燥作业，在畜禽饲料、水产颗粒料、宠物饲料生产场景中都能适配，解决制粒后物料水分超标易霉变、存储期短的问题，也能配套小型饲料加工机组做单机使用，覆盖从时产1吨到5吨的中小产能线需求。设备整体采用立式塔架结构，主体干燥仓为方型多段式设计，上部进料段设置匀料机构，顶部配套驱动装置带动内部匀料布料结构，保证进入干燥段的物料均匀铺展，避免局部物料堆积导致的干燥不均、热风短路问题。

　　干燥仓侧壁开设多组观察检修孔，日常生产中可随时观察内部料流状态，检修时无需整体拆解仓体即可完成内部部件的更换与清理，仓体下部为渐缩式集料斗，衔接下部出料输送结构，集料斗侧部配套振动驱动装置，工作时产生小幅高频振动，避免高湿粉料、颗粒料在锥斗位置架桥堵料，保证出料连续顺畅。下部机架采用型钢焊接框架结构，框架做了等强度设计，四根主立柱采用矩形钢管，横向、斜向支撑采用角钢与方管搭配，既保证整体承载强度，又控制设备整体自重，机架底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础上，也可根据车间布局加装减震垫降低运行振动传递。

　　机架下部集成了出料导料结构，倾斜式导料槽可直接衔接下游皮带输送机、斗式提升机等输送设备，无需额外转接料斗，减少物料转运过程中的破碎率。干燥作业时，热风从干燥仓下部进风口送入，与自上而下流动的物料形成逆流换热，热风穿过料层过程中带走物料表面及内部的游离水分，湿热废气从顶部排风口引出，可配套车间除尘系统做废气处理，避免粉尘外溢影响车间环境。设计过程中重点考虑了料流停留时间的可控性，通过调整下部出料机构的运转速度，可控制物料在干燥仓内的停留时长，适配不同初始水分、不同粒径的饲料物料干燥需求，比如水产膨化料初始水分偏高，可适当降低出料速度延长干燥时间，畜禽颗粒料初始水分较低则可加快出料速度提升产能。仓体内部设置多组交错布置的导流板，改变物料下落路径，延长物料在热风区域的停留路径，同时避免物料直接高速下落冲击下部结构，也能让物料在下落过程中不断翻转，保证每一粒物料都能与热风充分接触，避免出现表层物料过干、内部物料水分不达标的情况。设备的驱动部件均采用外置式安装，电机、减速机都布置在仓体外部的机架上，避免长期处于高温高湿的仓内环境导致的部件锈蚀、润滑失效问题，日常维护时可直接在外部完成润滑、检修作业，无需进入仓内操作，降低维护作业的安全风险。

　　安装边界方面，设备主体占地尺寸控制在2.2米见方以内，整体高度约5.8米，安装时需要预留上部进料口的进料设备安装空间，以及侧部检修门的开启空间，检修门开启方向需要预留至少1.2米的操作通道，方便人员进入仓内做定期清理与检修。热风管道接口设置在仓体下部侧方，接口尺寸适配常规的热风炉送风管道，现场安装时可根据车间热风管路的布置方向调整接口朝向，减少管路弯折带来的风阻损失。设备整体做了模块化设计，上部干燥仓、中部集料段、下部机架、驱动机构都可拆分运输，现场安装时仅需通过螺栓拼接即可，无需现场做大量焊接作业，降低现场安装的工作量与安装难度。针对饲料生产的卫生要求，所有与物料接触的部位都采用光滑板材制作，焊缝做打磨抛光处理，避免物料残留滋生霉菌，清理时可通过高压风或者低压水直接冲洗内部，残留物料可顺着锥斗从出料口排出，无清洁死角。
