带金属安装支架的单轮行走轮结构

这款单轮行走结构在轻型移动设备、小型代步载具、便携作业工装的设计中应用十分广泛，日常做结构选型时，这类轮组往往是兼顾承载与安装便捷性的优先选项。从实际使用场景来看，它既可以作为小型电动载具的辅助支撑轮，也能搭配在可移动货架、便携作业台、短途转运小车上作为行走部件，甚至在部分康复辅助行走设备、小型巡检机器人的移动结构中，也能看到同类型轮组的应用。

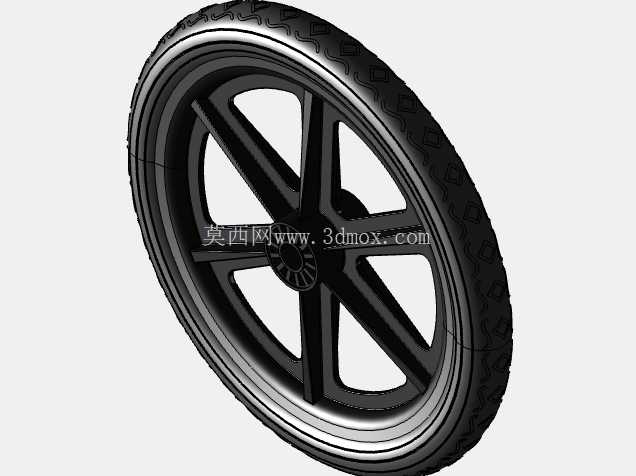

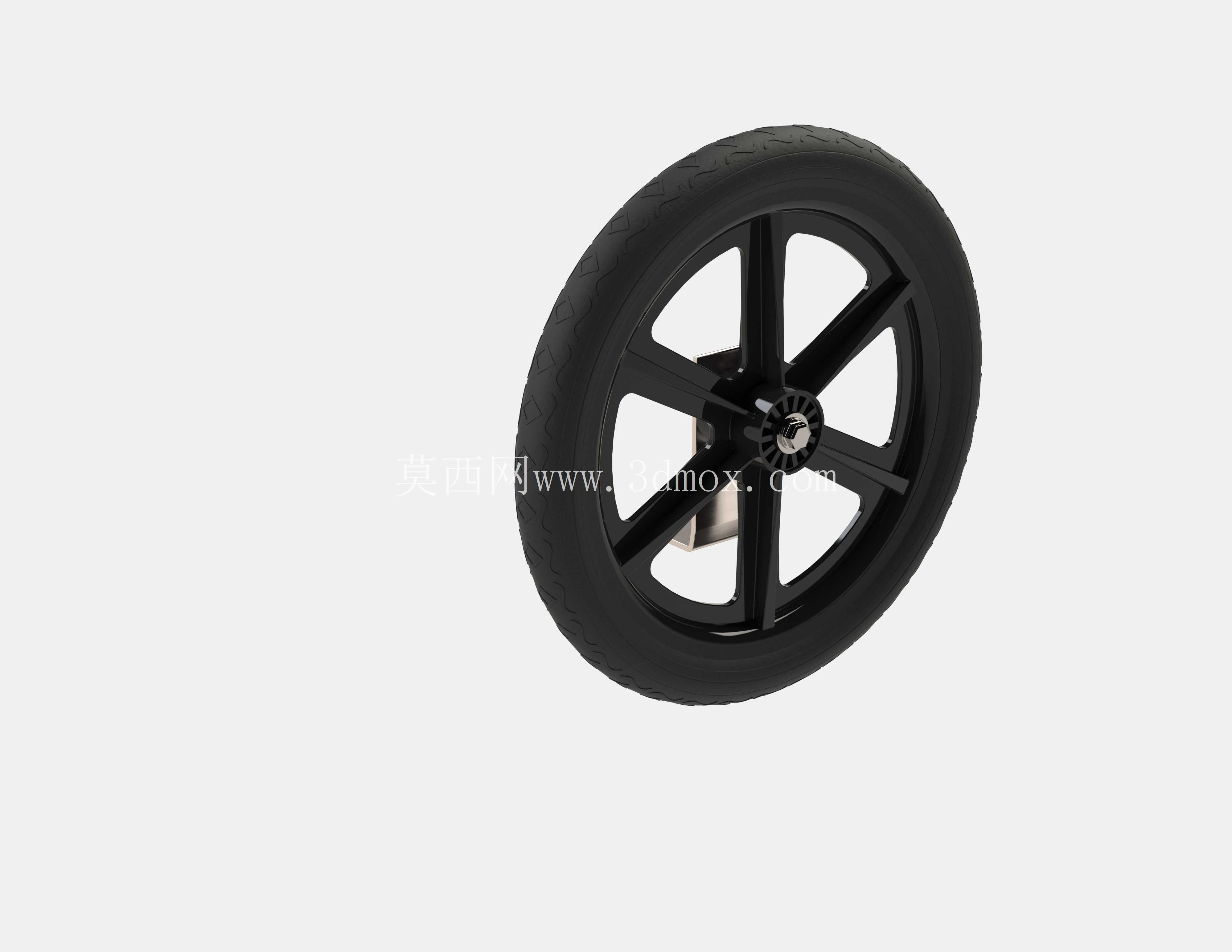

从功能特性上看，这款轮组采用橡胶胎面搭配五星型辐条轮毂的结构，橡胶胎面做了细密的防滑纹路设计，接触地面时能提供足够的静摩擦力，在平整水泥地、瓷砖地面、沥青路面上行走时都不容易出现打滑问题，同时橡胶材质本身具备一定的形变缓冲能力，经过小幅度路面起伏、细小接缝时，能过滤掉大部分细碎振动，避免上方搭载的设备因为颠簸出现连接件松动、内部元器件移位的问题。轮毂采用硬质结构设计，五星辐条的排布方式在控制整体重量的前提下，保证了径向承载能力，不会因为长期承重出现辐条变形、轮圈失圆的问题。

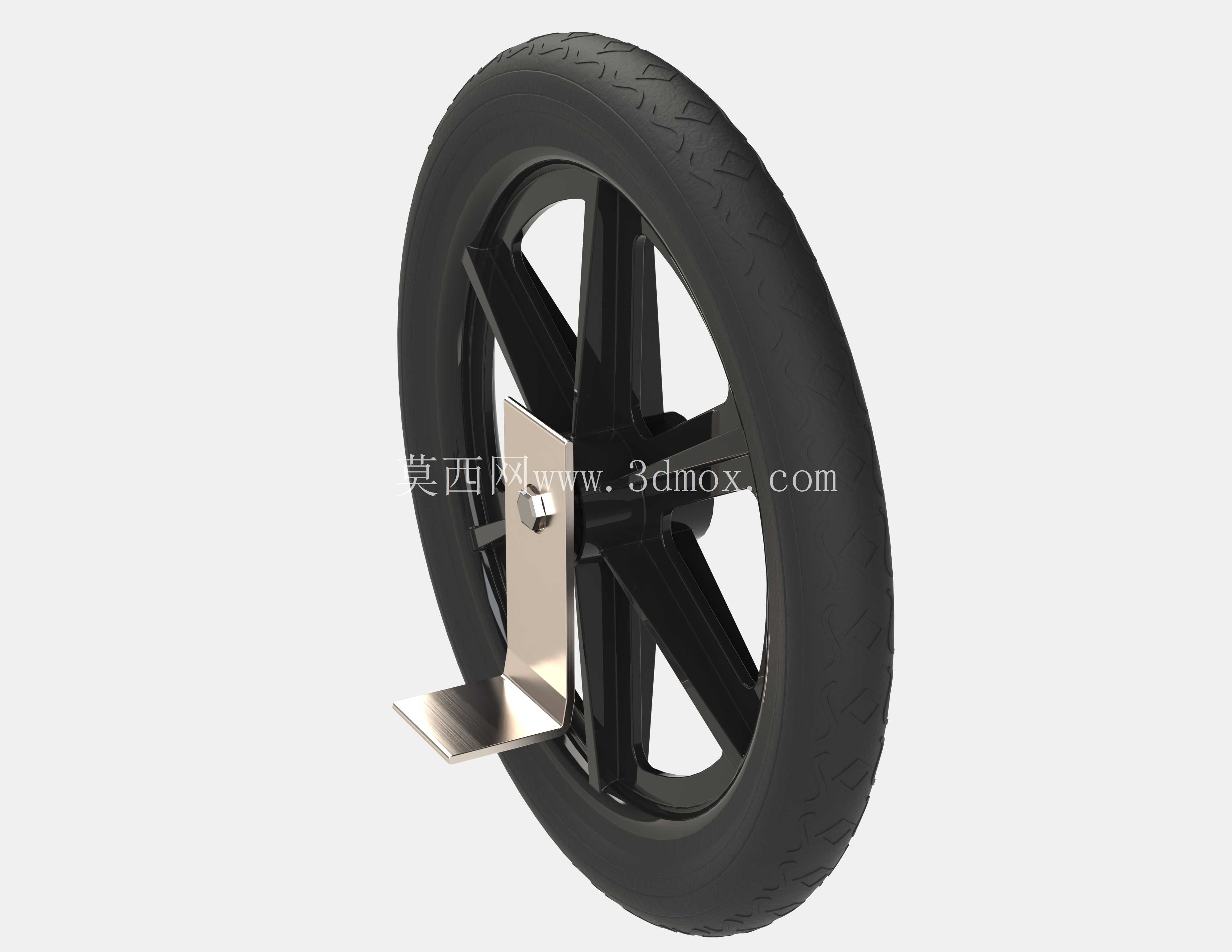

配套的金属安装支架是这款轮组设计的核心细节之一，支架采用弯折成型的金属板材制作，上部开有标准安装孔位，可以直接通过螺栓固定在设备主体的安装位上，不需要额外设计转接件，下部伸出的脚踏式止动结构，在需要固定设备位置时，只需要踩下伸出的金属踏板，就能让支架底部的摩擦块贴合胎面，阻止轮子转动，实现驻停功能，不需要额外加装独立的刹车结构，能大幅简化整体设备的结构设计流程。

做三维建模时，这款轮组的尺寸边界需要重点把控：轮胎的外径决定了设备的最小离地间隙，也直接影响轮组的越障能力，常规同规格轮组的外径在200-300mm区间时，能轻松越过10mm以内的地面凸起、线缆、地砖接缝等障碍；轮毂的中心轴孔直径需要和配套的轮轴做公差配合，一般选用间隙配合公差，保证轮子转动顺畅不会出现卡滞；安装支架的上部安装孔位间距、孔位到轮轴中心的垂直距离，是安装适配的核心参数，设计时需要预留至少2mm的安装调节余量，避免因为加工误差出现安装不上的问题；支架下部的止动踏板伸出长度需要控制在脚踩操作的舒适区间，一般伸出轮组侧面30-40mm即可，过长容易在行走过程中剐蹭到周边障碍物，过短则不便于脚部操作。

从设计思路上看，这款轮组走的是集成化、易装配的路线，把行走功能、驻停功能、安装接口整合在同一个组件上，结构工程师在做整体设备设计时，只需要在主体框架上预留对应的安装平面，就能直接把整个轮组作为标准件装配上去，不需要单独拆分设计轮胎、轮毂、支架、刹车等零散零件，能大幅缩短研发周期，也便于后期的维护更换，轮组出现磨损时直接整体替换即可，不需要拆分维修单个零件。

实际选型应用时，还需要根据设备的整体重量核算单轮承载能力，这类单轮结构单轮额定承载一般在50-80kg区间，如果设备总重超过200kg，就需要搭配四个同规格轮组均匀分摊载荷，避免单轮过载出现轮胎变形、支架断裂的问题。同时安装时要注意轮轴的同轴度，两侧安装支架的轴孔需要保证同心，偏差控制在0.1mm以内，否则轮子转动时会出现偏磨、转动阻力大的问题，长期使用还会导致轮轴弯曲变形。胎面的橡胶硬度选择也需要匹配使用场景，在室内光滑地面使用时可以选择硬度稍高的橡胶材质，降低滚动阻力，在室外粗糙路面使用时则选择硬度稍低的橡胶，提升抓地力与缓冲性能。
