带拉环结构的易拉罐罐体三维设计

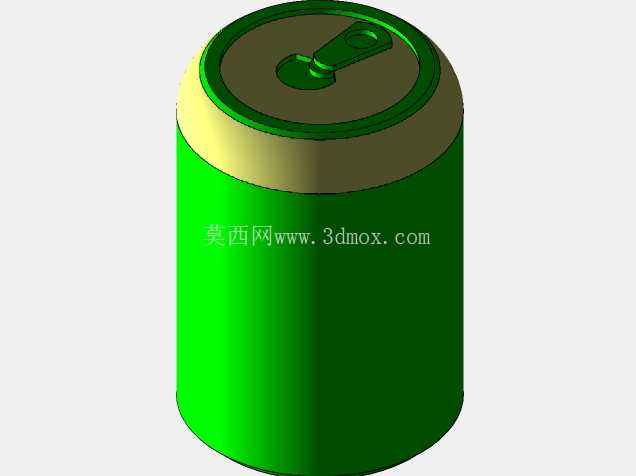

　　本次呈现的易拉罐结构设计，核心围绕快消饮品的金属包装量产场景展开，日常在碳酸饮料、功能饮品的灌装生产线、终端零售流通环节都能见到这类结构的身影，其核心作用是在完成饮品灌装后实现可靠密封，同时让终端消费者无需额外工具即可快速开启容器取用内容物。从结构设计逻辑来看，整个罐体采用薄壁金属成型思路，罐身主体为等直径回转结构，侧壁与顶部封边采用卷边压合工艺实现密封连接，这种结构能在尽可能降低材料壁厚、控制整体重量的前提下，保证罐体承受内部含气饮品的压力时不会出现变形、渗漏问题。

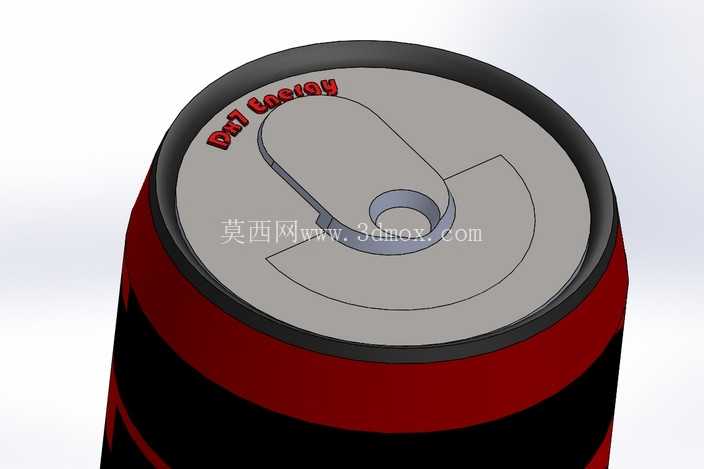

　　顶部的拉环开启结构是整个设计的核心功能区，拉环与罐顶的刻痕线做了联动匹配，拉环的铆接固定点设置在刻痕区域的受力最优位置，当使用者向上扳动拉环时，拉环的杠杆力会精准作用在刻痕的应力集中位置，让刻痕处的金属沿预设轨迹撕裂，形成规整的饮用开口，不会出现金属碎屑掉落、开口不规则划嘴的问题。从安装与适配边界来看，罐顶的封边尺寸完全匹配现有高速灌装生产线的封盖工装尺寸，不需要对现有量产线的旋盖、压合、检测工位做额外改造即可直接适配量产，罐体的整体外径、高度尺寸也匹配现有自动售货机的货道尺寸、商超货架的陈列间距，以及物流运输环节的标准纸箱装箱模数，能直接衔接现有快消品的流通全链路。

　　设计过程中针对罐顶的刻痕深度做了多轮参数校核，刻痕过深会导致运输过程中受外力挤压出现意外开裂漏液，刻痕过浅则会导致消费者开启时需要施加过大的力，甚至出现拉环断裂无法开启的问题，最终确定的刻痕深度参数能保证罐体在0.6MPa的内部压力下保持密封不泄漏，同时开启力控制在15-25N的区间，符合普通消费者的施力习惯。拉环本身的结构做了圆角过渡处理，没有尖锐的棱角，避免开启过程中划伤手指，拉环表面的防滑凸起结构能增加手指接触时的摩擦力，即使手上沾有水渍也能顺利施力开启。罐身与罐顶的卷边位置做了圆弧过渡处理，没有突兀的棱角，既避免了生产流转过程中卷边位置划伤操作人员，也能在堆叠运输时减少罐体之间的摩擦刮蹭，保证外观印刷层的完整性。

　　整个结构的壁厚分布做了差异化设计，罐身主体的壁厚最薄，主要承担周向的压力支撑，罐底和罐顶的结构厚度略高，分别承担堆叠时的轴向承重和开启结构的受力需求，在保证结构强度满足全链路使用要求的前提下，尽可能减少金属材料的用量，符合包装轻量化的行业趋势。针对含气饮品的使用场景，罐底设计了内凹的抗压结构，当内部饮品因为温度变化出现压力波动时，罐底可以通过微小的弹性变形吸收压力变化，避免罐体出现鼓胀、爆罐的问题。在建模过程中，所有的曲面过渡都做了连续性校验，避免出现锐角、折边等不利于冲压成型的结构，所有的圆角半径都匹配金属冲压模具的拔模角度要求，能直接导出到模具设计环节做冲压、拉伸模具的结构开发，不需要做额外的模型修复。
