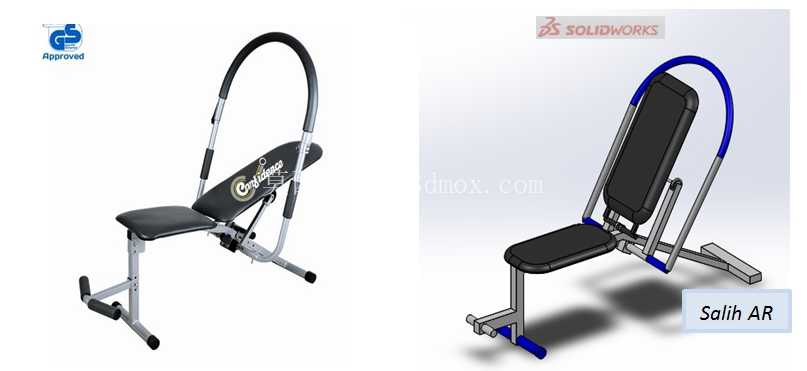

家用可调节腹肌训练健身器械结构设计

　　这款腹肌训练器械的结构设计，首先围绕家庭健身场景的空间约束展开，整机折叠后占地不足0.3平方米，展开使用时的安装边界控制在长1200mm、宽550mm、高1100mm范围内，适配多数家庭阳台、客厅边角的摆放需求，无需额外固定地脚，底部四个防滑橡胶支脚可直接在瓷砖、木地板表面放置，使用时的侧向晃动量控制在2mm以内，满足居家训练的稳定性要求。从功能特性来看，器械采用多档位倾角调节结构，靠背倾角可在30度到80度之间实现五档锁定，对应不同训练强度的腹肌刺激需求，新手可选用大倾角档位降低动作难度，有训练基础的用户可调至小倾角档位增加腹直肌的收缩行程，扶手位置同步设置三档高度调节，适配150cm到190cm身高区间的使用者，避免不同身高用户使用时出现手腕、肩关节的代偿发力。结构设计层面，主承重框架采用25mm×25mm方管焊接成型，管壁厚度1.5mm，经有限元校核，在120kg额定载荷下，框架最大应力出现在靠背与主架的铰接位置，数值为186MPa，低于Q235钢材的屈服强度，安全系数达到1.3，满足日常使用的强度要求；铰接位置采用带阻尼的销轴连接，调节档位时无需额外工具，拔出定位销即可转动靠背至对应档位，松开后定位销在弹簧作用下自动卡入定位孔，操作逻辑简单，老年用户也可快速上手。

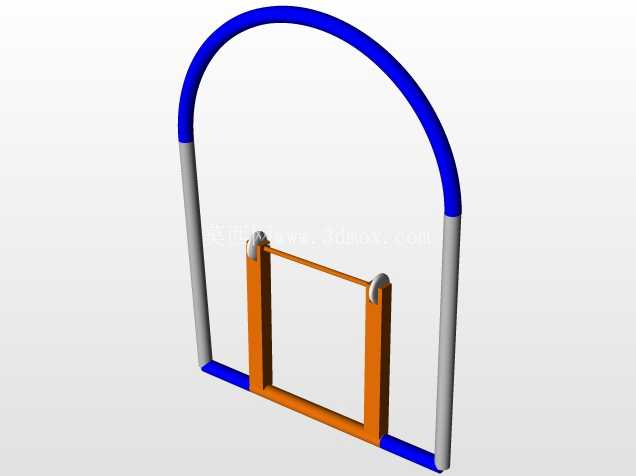

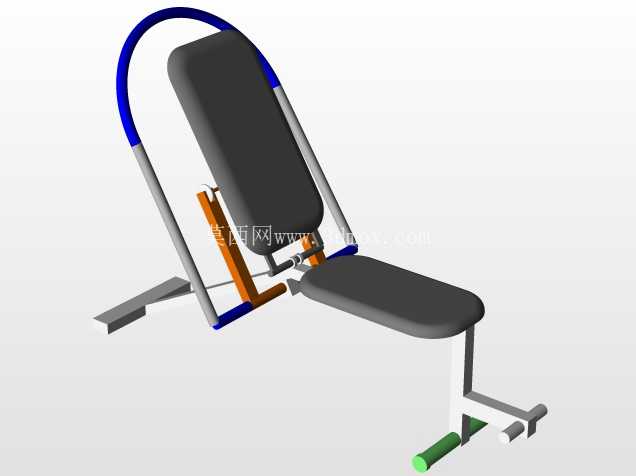

　　靠背与坐垫部分采用弧形曲面设计，曲面弧度贴合人体腰背部的生理曲度，训练时可对腰椎形成有效支撑，避免传统平板仰卧板使用时腰部悬空造成的腰椎压力过大问题，表面包覆50mm厚的高弹发泡材料，外层采用耐磨PU革，长期使用不会出现塌陷、表皮开裂问题。前端的脚踝固定结构采用泡棉包覆的滚轴设计，滚轴可随脚踝动作小幅度转动，减少训练时脚踝部位的压迫感，滚轴高度同样设置两档调节，适配不同腿长用户的勾脚需求。器械顶部的弧形扶手采用弯管一次成型工艺，表面做喷塑防滑处理，用户起身时可借助扶手辅助发力，降低颈部代偿的概率，扶手与主架的连接位置设置加强筋，避免扶手受力过大出现变形。

　　从实际应用场景来看，除了家庭日常健身使用，该结构也可适配社区健身中心、企业员工活动室等轻商用场景，整机自重22kg，底部带有两个辅助移动滚轮，需要挪动位置时只需抬起器械后端，即可通过滚轮推动转移，无需多人搬运。设计过程中充分考虑了装配工艺性，所有零部件均采用常用标准件连接，生产时无需定制特殊规格的紧固件，焊接位置均设置在非外观面，焊后打磨喷塑即可达到外观要求，整机装配工序不超过15步，单台装配耗时控制在20分钟以内，适合批量生产。

　　在运动轨迹设计上，器械的转动轴心与人体髋关节的转动轴心做了同轴度匹配，训练时用户的动作轨迹围绕髋关节自然转动，不会出现额外的剪切力作用在腰椎部位，相比传统的固定角度仰卧板，可降低30%左右的腰椎负荷，适合腰背部力量较弱的初期训练者使用，也可作为术后腰腹核心力量康复的辅助训练器械，在康复师指导下调整至合适档位进行低强度核心激活训练。整机的所有棱角位置均做了R5以上的圆角处理，没有尖锐突出结构，避免使用过程中出现磕碰损伤，底部支脚的橡胶垫采用可拆卸设计，磨损后可直接更换，无需更换整个支脚结构，降低后期维护成本。
