家用可调节AB健腹训练器械结构设计

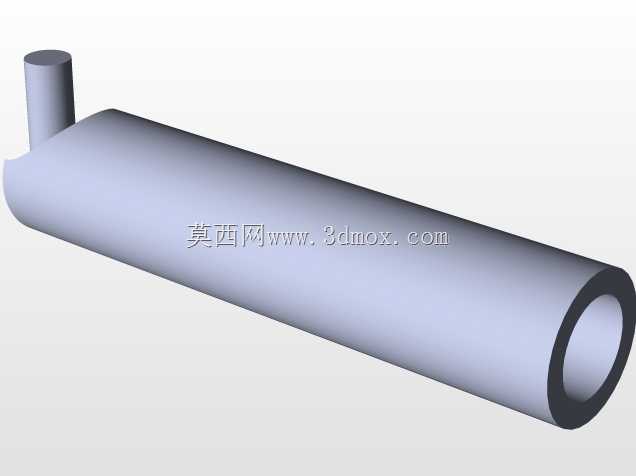

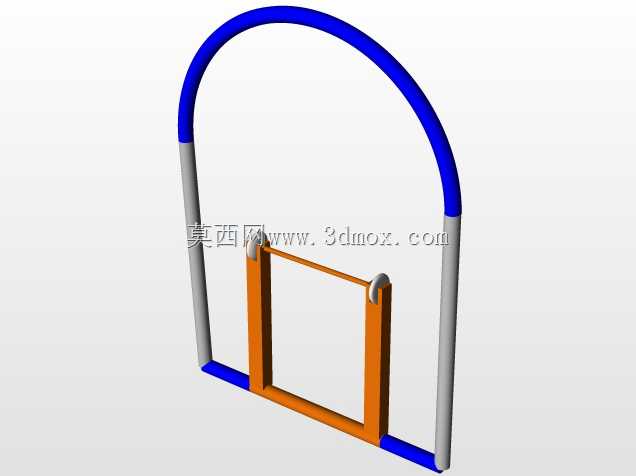

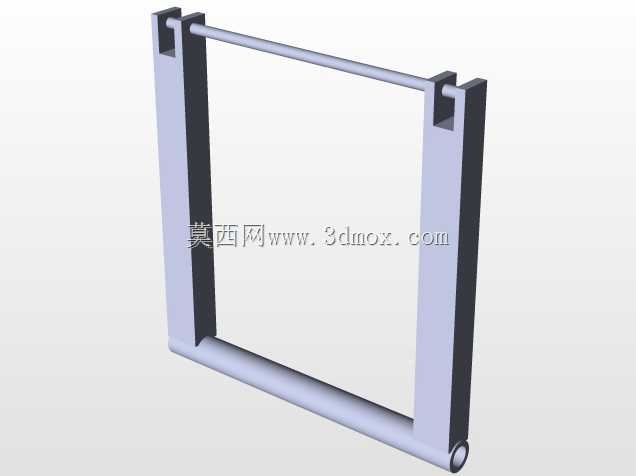

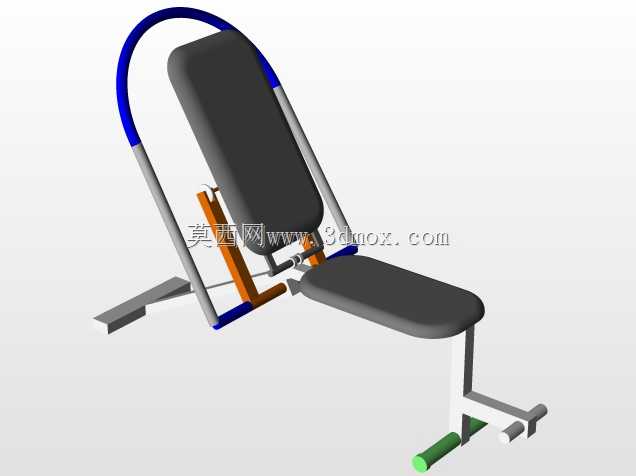

这款AB训练器械的结构设计，核心围绕家庭健身场景的使用需求展开，区别于商用健身房的大型力量设备，整体结构在保证训练强度的前提下，尽可能压缩占地空间，适配普通住宅客厅、阳台等小面积区域的摆放要求。从实际使用场景来看，该设备主要服务于腰腹核心肌群的针对性训练，可通过靠背角度的档位调节，匹配不同训练阶段的运动强度，新手阶段可将靠背调至较大倾斜角度，降低动作起始阻力，有一定训练基础的使用者可减小靠背倾斜角度，增加核心发力负荷，除常规的仰卧起坐动作外，还可通过调整姿态完成侧腹扭转、抬腿卷腹等多类训练动作，覆盖上腹、下腹、侧腰等全核心区域的训练需求。结构设计层面，主支撑框架采用弯折圆管拼接成型，底部设置前后横向支撑脚，前端支撑脚延伸至坐垫前方，保证使用者在做大幅度卷腹动作时设备不会出现前倾翻覆的问题，后端支撑脚配合弧形靠背导轨，既承担靠背的承重载荷，也作为靠背角度调节的滑动轨道使用，靠背与坐垫表面采用高弹发泡材质包覆，贴合人体腰背与臀部曲线，长时间训练不会产生硌压不适感。角度调节机构设置在靠背两侧的支架连接处，采用插拔式销钉定位结构，档位切换操作简单，定位销插入对应档位孔后可承受超过150kg的瞬时载荷，满足不同体重使用者的训练承重要求。安装边界方面，设备整体展开后长度约1.4m，宽度约0.6m，靠背竖直状态下高度约1.1m，放置时仅需预留后方0.2m的靠背倾倒活动空间即可正常使用，无需额外预留过多操作空间，框架底部的支撑脚可加装防滑橡胶垫，避免在瓷砖、木地板等光滑地面使用时出现滑动移位的问题。从建模逻辑来看，该模型将框架管件、包覆软垫、调节销钉、支撑脚垫等部件做了独立拆分，每个零件的装配关系完全匹配实际生产的装配工艺，管件的弯折半径、焊接位置都做了符合加工工艺的参数设置，软垫的曲面造型完全贴合人体工学数据，既可以作为健身器材生产企业的结构设计参考，也可用于家用健身场景的设备选型参考，帮助结构设计从业者快速掌握小型家用力量器械的框架受力设计、角度调节机构设计、人机工程贴合设计的核心要点，规避小型健身器械常见的支撑稳定性不足、调节操作卡顿、承重冗余不足等设计问题。
