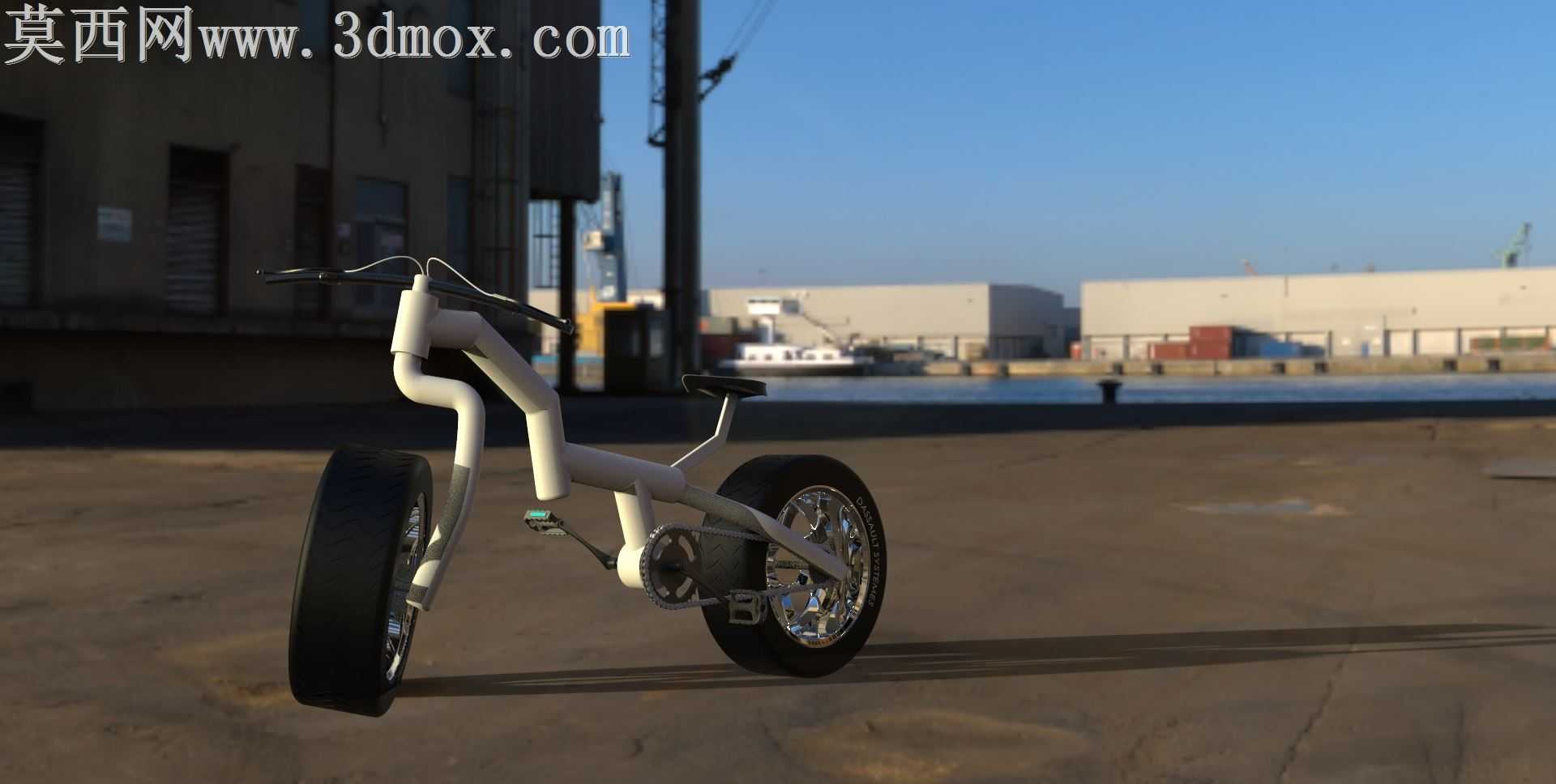

极简管构折叠代步自行车创意设计

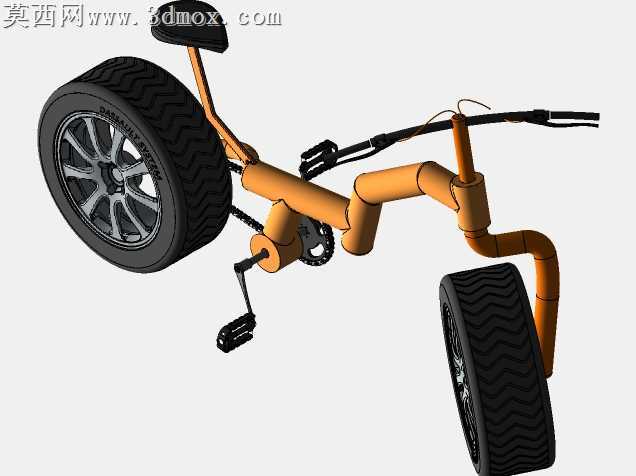

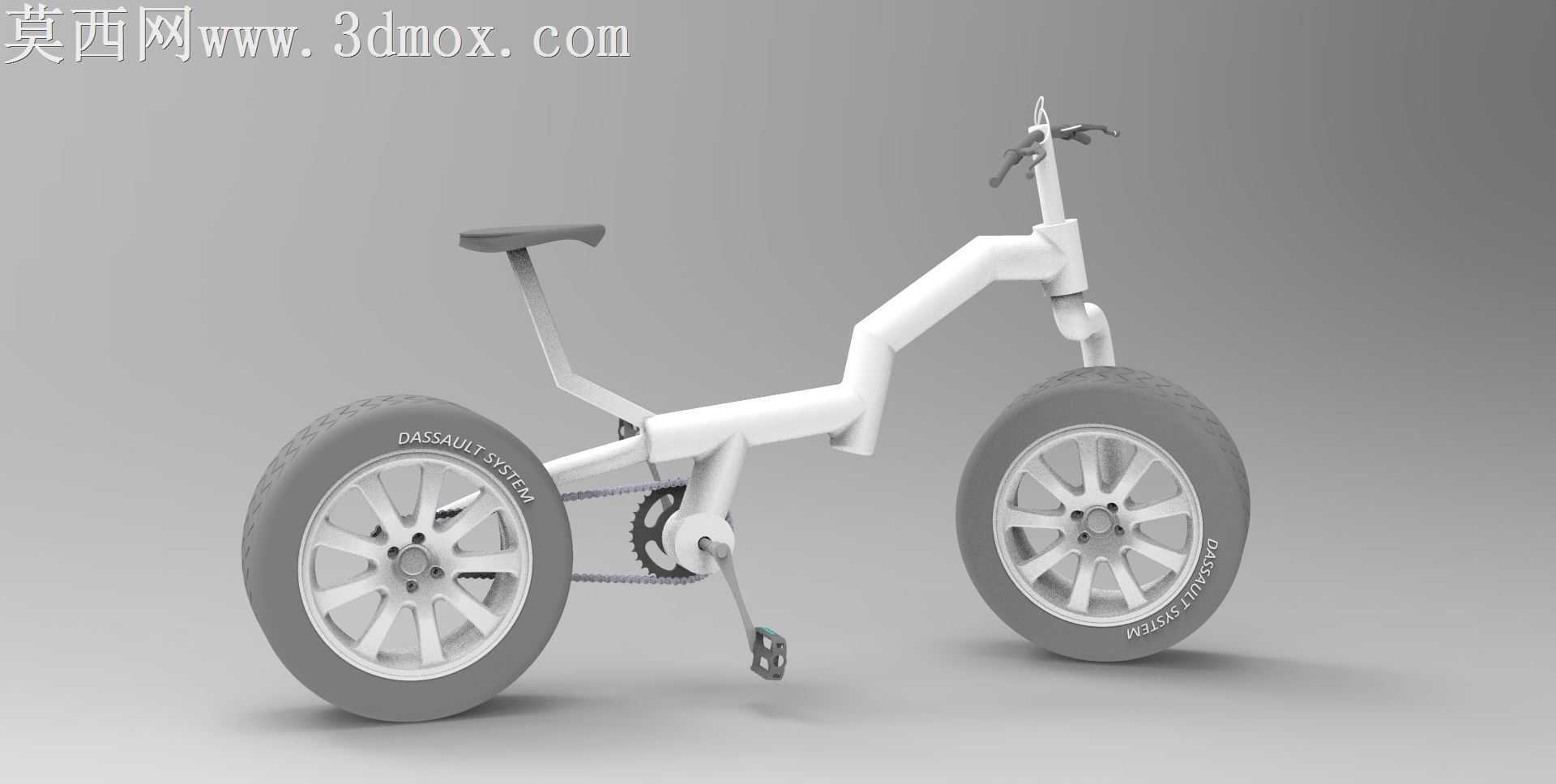

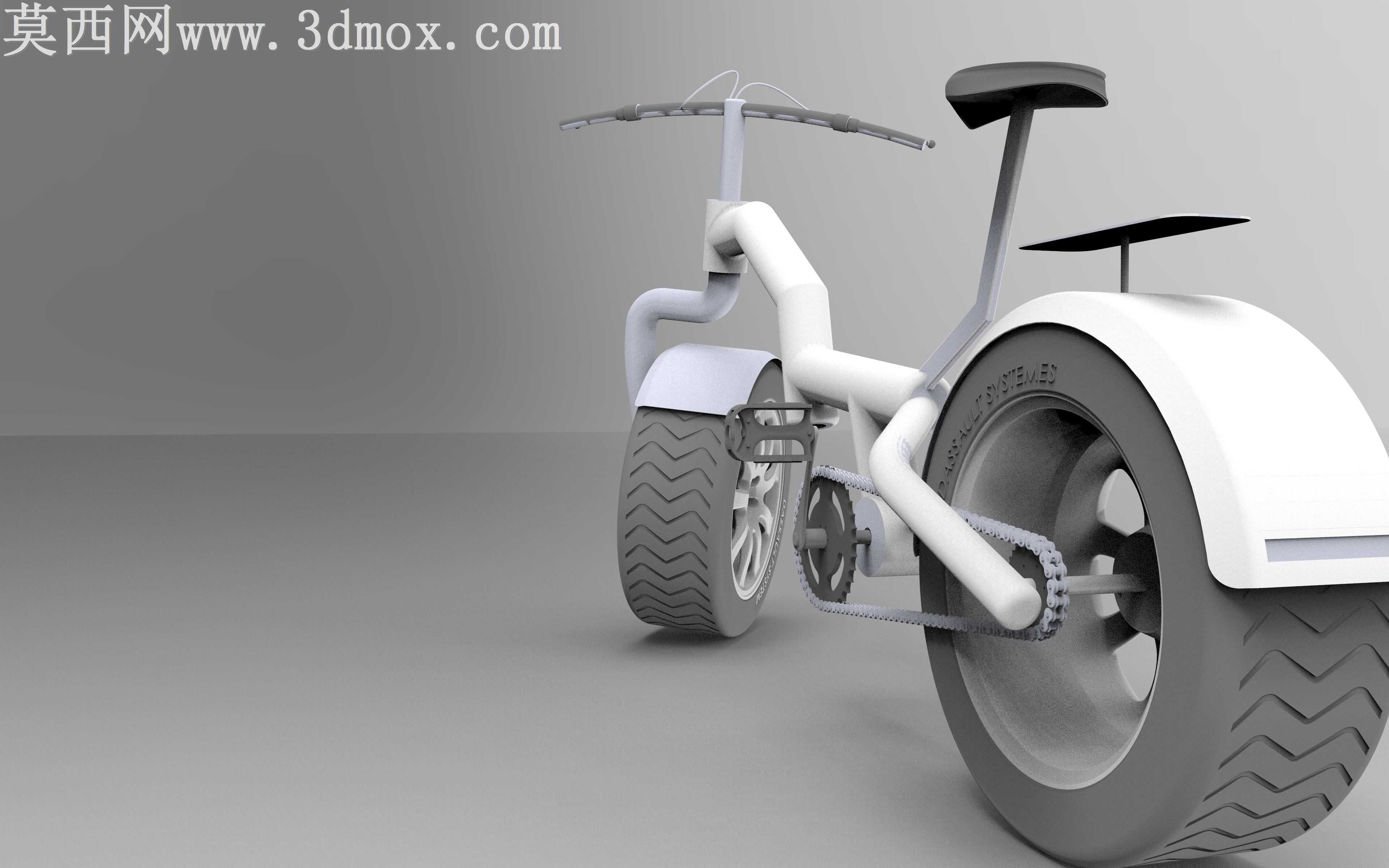

小批量非标代步车打样阶段，圆管弯折成型的焊缝应力集中是最容易被忽略的隐患，这款管构自行车的车架弯折弧度没有追求夸张的视觉曲率，每段弯管的折弯半径都控制在常规圆管冷弯设备的加工阈值内，避免小半径弯折造成的管壁内侧起皱、外侧壁厚减薄问题，从源头降低焊接后车架开裂的风险。车架与前叉的衔接位置没有采用异形焊接节点，而是用标准规格的圆管相贯线切割做拼接，相贯线的坡口角度预留了足够的焊料填充空间，焊接后不需要额外堆焊补平就能达到结构强度要求，后续打磨抛光的工序量能减少近四成。宽胎与后平叉的间隙预留没有照搬普通自行车的公差标准，考虑到充气轮胎满载后的形变量，以及泥泞路况下胎面夹带杂物的通过空间，单侧预留的间隙比常规城市自行车宽3毫米，既不会出现骑行中轮胎蹭架的问题，也不会因间隙过大显得车架结构松散。脚踏曲柄与中轴的配合位做了限位凸台设计，装配时不需要反复调整垫片厚度就能保证两侧曲柄的对称度，新手装配也不会出现曲柄偏摆蹭车架的问题。后挡泥板与车架的连接点没有采用额外的支架配件，直接利用车架尾段的延伸管段做安装位，减少了独立零件的开模成本，也避免了多零件拼接带来的松动异响问题。车把与立管的衔接处做了快拆结构的让位空间，不需要额外焊接快拆安装座，直接在立管上切割定位槽就能实现车把角度的快速调整，折叠后车把可以贴靠车架侧方，整体收纳体积比同轮径的常规自行车小近三分之一。座垫下方的小型置物架直接与座管夹做一体化设计，不需要额外加装货架配件，日常放置轻便随身物品时不会出现货架晃动的问题，座管的插入深度预留了足够的调节范围，不同身高的使用者都能找到合适的骑行姿态。轮胎的胎纹深度做了折中处理，既保留了非铺装路面的抓地力，也不会因为胎纹过深增加城市铺装路面的骑行阻力，轮组的辐条排布采用了等距直拉结构，编圈时不需要调整复杂的辐条张力差，小批量生产时的装配效率更高。
