全地形三轮越野摩托结构设计

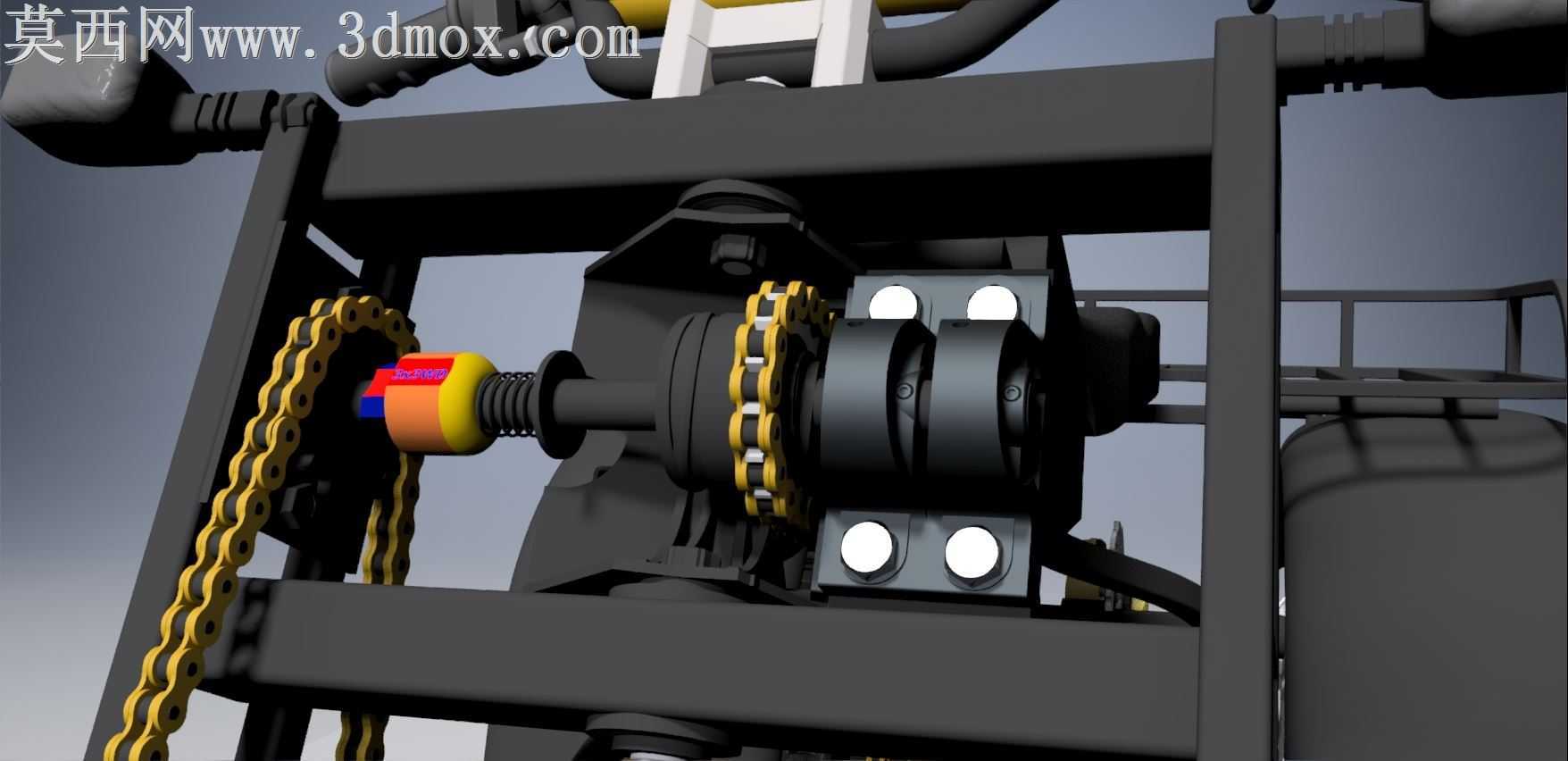

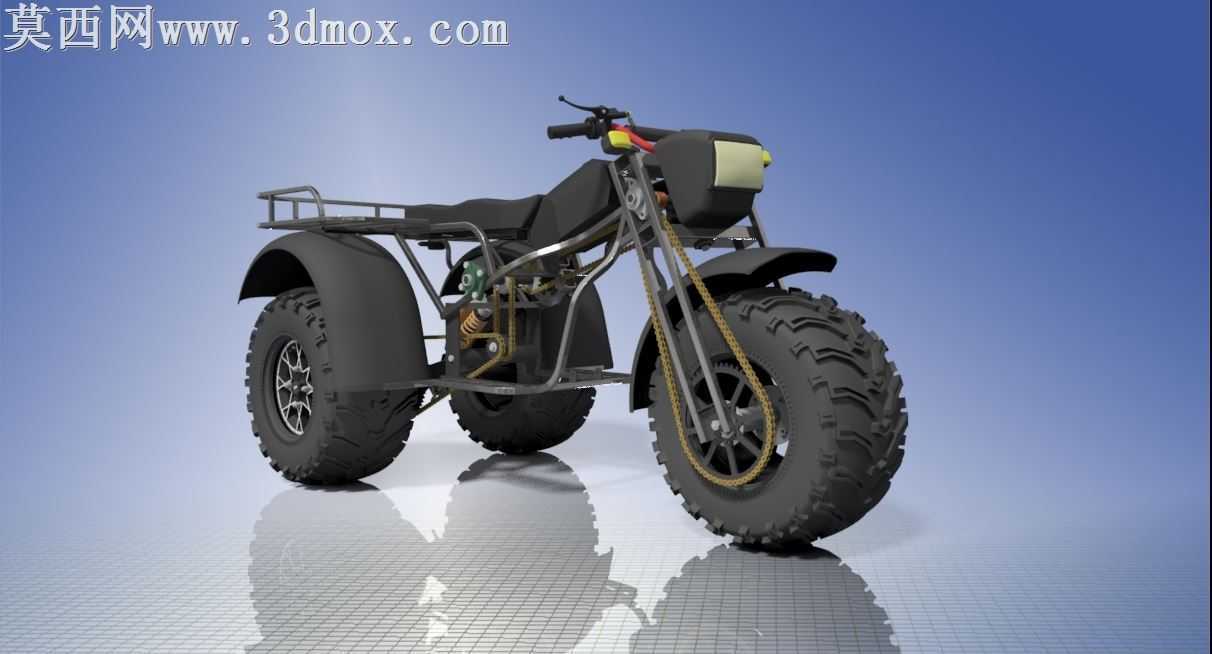

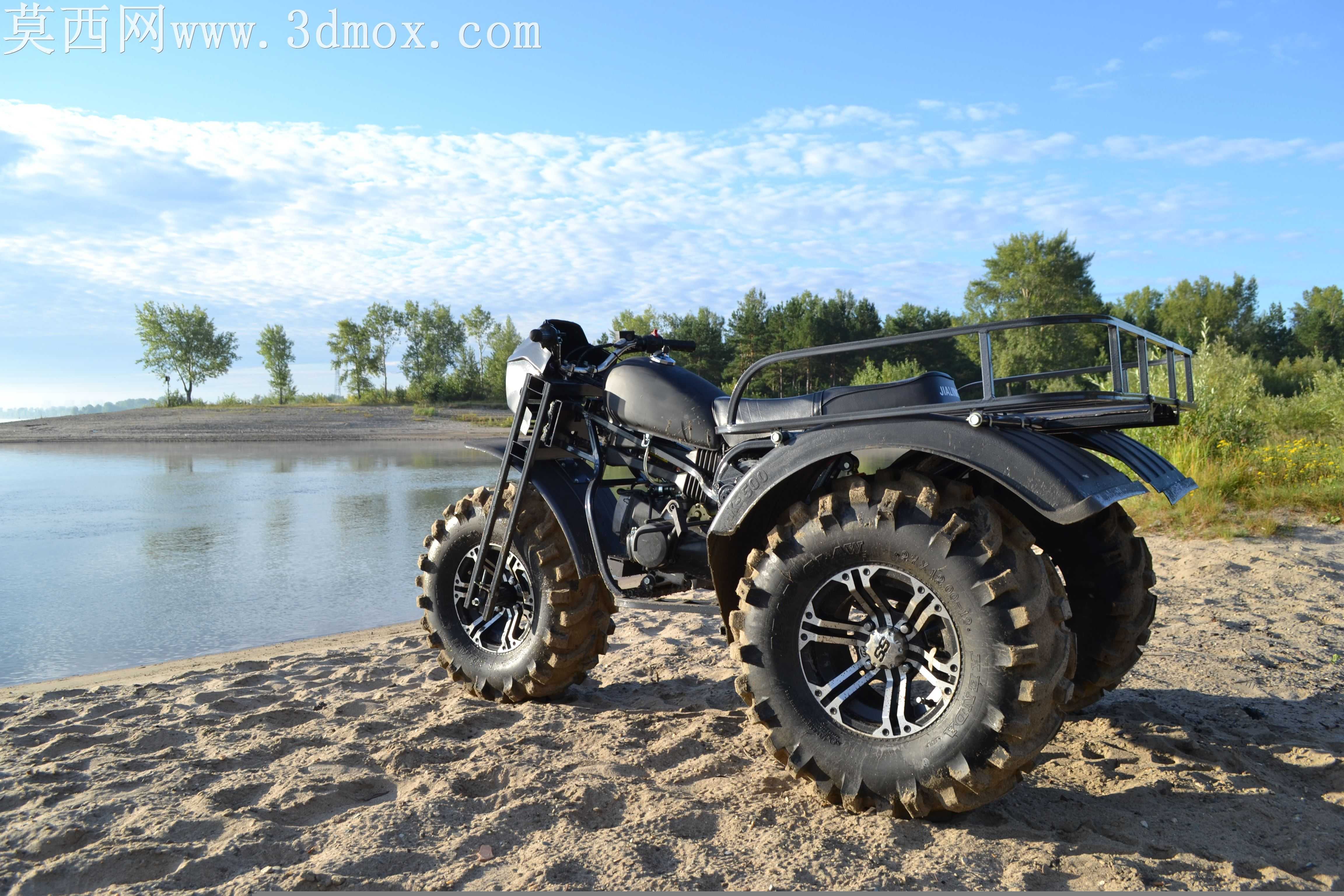

非铺装路面行驶的三轮载具，最容易暴露的问题是前叉受冲击后焊缝应力集中开裂，以及后轮同轴传动时的差速干涉，这套三轮越野载具的结构设计，从一开始就瞄准了这些实际工况里的失效点做调整。前叉位置没有沿用普通两轮摩托的单组套筒减震，而是给两侧减震套筒额外加了斜向支撑筋，支撑筋和主车架的连接点特意避开了管材拼接的焊缝热影响区，固定座做了圆弧过渡的沉台，避免螺栓锁紧后在管材表面压出应力凹痕，哪怕连续在碎石路面颠簸，应力也能顺着支撑筋分散到主车架的整根纵梁上，不会在焊缝位置攒出疲劳裂纹。三个车轮都选用了大颗粒深胎纹的越野轮胎，轮毂和轮轴的连接法兰做了加厚处理，法兰边缘的倒角特意磨成了大圆弧，避免轮胎在低气压状态下侧向形变时，胎壁被法兰硬棱割破。后轴的传动结构没有硬连死，预留了单侧轮的滑动间隙，过坑洼路面时两个后轮可以存在微小的转速差，不会因为两轮转速硬别着把传动链条绷断，链条外侧还加了可拆卸的防护导板，既能挡住路面溅起的碎石卡进链节，日常维护时拆开导板就能直接调整链条张紧度，不用拆整个后轮总成。车架尾部的置物架没有做满焊的封闭框型结构，而是用了镂空的圆管拼接，每个管端都塞了橡胶堵头，既减轻了尾部的死重，雨天行驶时管内也不会积留泥水造成管壁从内部锈蚀。车把位置的控制走线全部顺着车架纵梁内侧排布，用橡胶卡扣固定而不是金属扎带，长期颠簸不会把线皮磨破，手把胶的位置特意做了防滑的凸点纹理，戴厚越野手套操作时也不会打滑。座椅下方的车架位置预留了足够的安装空位，可以直接加装小型储物箱或者副油箱，不需要额外在车架上打孔破坏原有结构强度。挡泥板的固定支架用了带缓冲胶套的连接点，车轮带起的泥块砸在挡泥板上时，胶套可以卸掉大部分冲击力，不会因为长期震动把固定螺丝震松脱落。裸露的金属管材表面没有做高亮的抛光处理，而是用了哑光的耐磨涂层，林间行驶时被树枝刮蹭也不会留下明显的划痕，日常清理时冲掉泥污就能保持整洁。
