玩具车减震支柱螺旋弹簧组件结构设计

这套减震支柱与螺旋弹簧的组合结构，核心应用场景是比例遥控玩具车、仿真攀爬玩具车的行走悬挂系统，承担行驶过程中路面冲击缓冲、车轮姿态保持的核心功能，区别于民用车辆的全尺寸减震部件，这类小尺寸弹性支撑组件需要兼顾玩具产品的装配便捷性、动作可靠性与仿真外观还原度，在结构设计上做了针对性的适配调整。

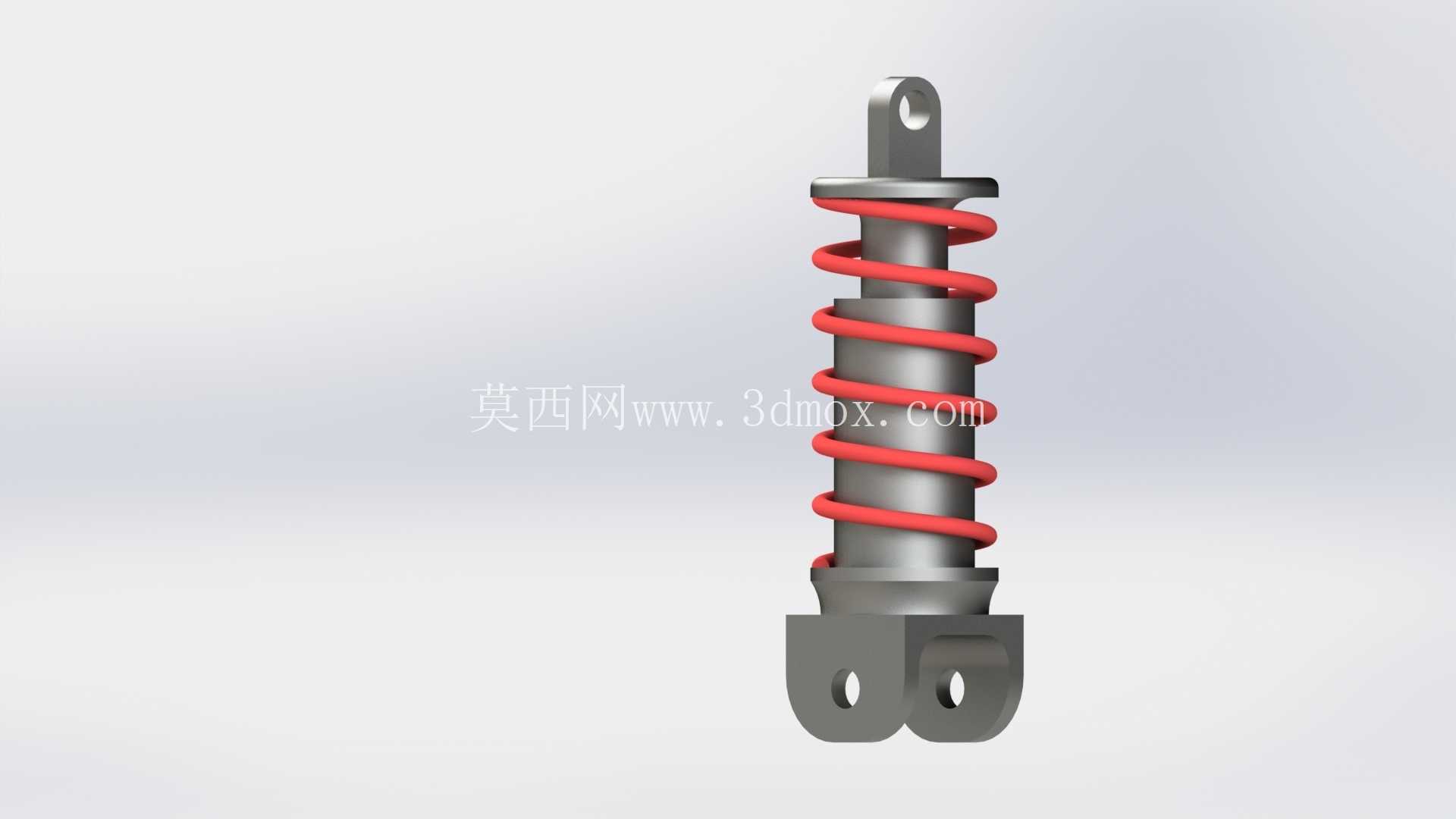

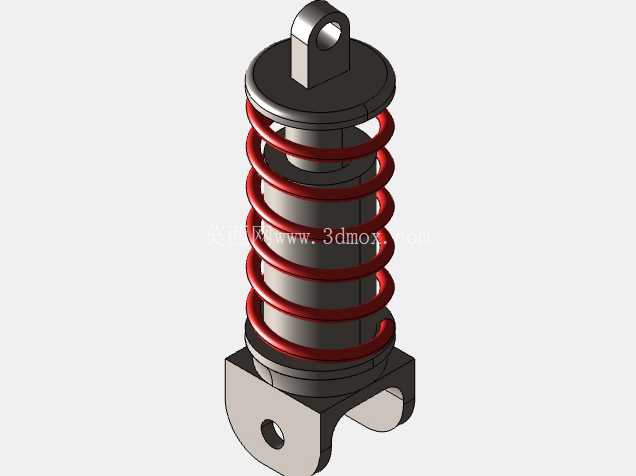

从实际功能特性来看，该组件采用支柱与弹簧同轴嵌套的布局，金属质感的支柱本体作为承载导向结构，外部套设的红色螺旋弹簧提供弹性复位力，上下两端的连接耳片分别对应车架安装位与车轮摇臂安装位，当玩具车行驶过凸起、凹陷路面时，车轮端的摇臂会带动支柱下安装座沿轴向滑动，压缩螺旋弹簧吸收冲击能量，避免刚性碰撞导致的零件损坏，同时弹簧复位过程中可以保证车轮始终贴合行驶路面，减少玩具车行驶过程中的打滑、侧翻概率，提升操控手感。

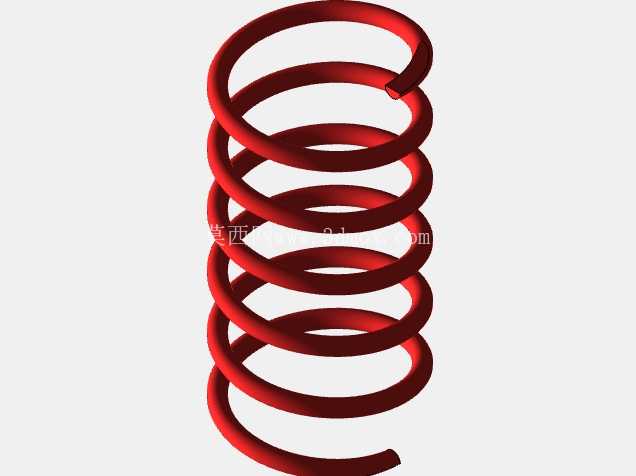

设计思路上，首先考虑了小尺寸零件的成型与装配可行性，支柱上下端的连接耳片采用对称双孔设计，既可以适配玩具车常见的销轴连接结构，也能通过单孔安装兼容不同布局的车架结构，降低配套零件的设计复杂度；支柱中段的导向轴径做了等直径处理，螺旋弹簧的内径与轴径保留0.3-0.5mm的间隙，既避免弹簧压缩过程中出现卡滞，也不会因为间隙过大导致弹簧出现偏磨、侧向脱出的问题；弹簧的螺距、线径参数匹配玩具车的整车重量，在1:12到1:18比例的玩具车应用场景下，既能提供足够的支撑力避免静态下弹簧过度压缩，也能在受到冲击时产生足够的压缩行程缓冲震动。

外形尺寸与安装边界方面，整套组件的轴向总长度适配小比例玩具车的底盘离地间隙，上下连接耳片的孔位中心距在静态下保持固定基准，安装时上端耳片通过销轴固定在车架的减震塔位置，下端耳片连接下摆臂，安装后弹簧的预压缩量可以通过调整上端固定座的位置微调，适配不同重量的车壳、电池配置；支柱下端的底座做了加宽处理，弹簧压缩到极限行程时，下端底座会与上端的限位凸台接触，避免弹簧被压并导致永久变形，同时也能限制悬挂的最大压缩行程，防止车轮与车壳、底盘发生运动干涉。

在细节结构处理上，支柱上端的吊环做了圆角过渡，避免应力集中导致的零件断裂，弹簧两端的并圈处理贴合支柱的限位端面，保证弹簧受力均匀，不会出现侧向偏移；整个组件的运动行程控制在合理区间，既满足玩具车在跳跃、颠簸路面的缓冲需求，也不会因为行程过大导致传动系统的万向节出现超角度磨损。这类小尺寸减震组件的设计逻辑，本质是在有限的尺寸空间内平衡弹性性能、结构强度与装配效率，不需要像工业级减震部件那样考虑极端工况下的疲劳寿命，但需要匹配玩具产品的成本控制、装配效率要求，同时兼顾外观的仿真度，让玩具车的悬挂动作更接近真实车辆的动态表现，提升产品的游玩体验。
