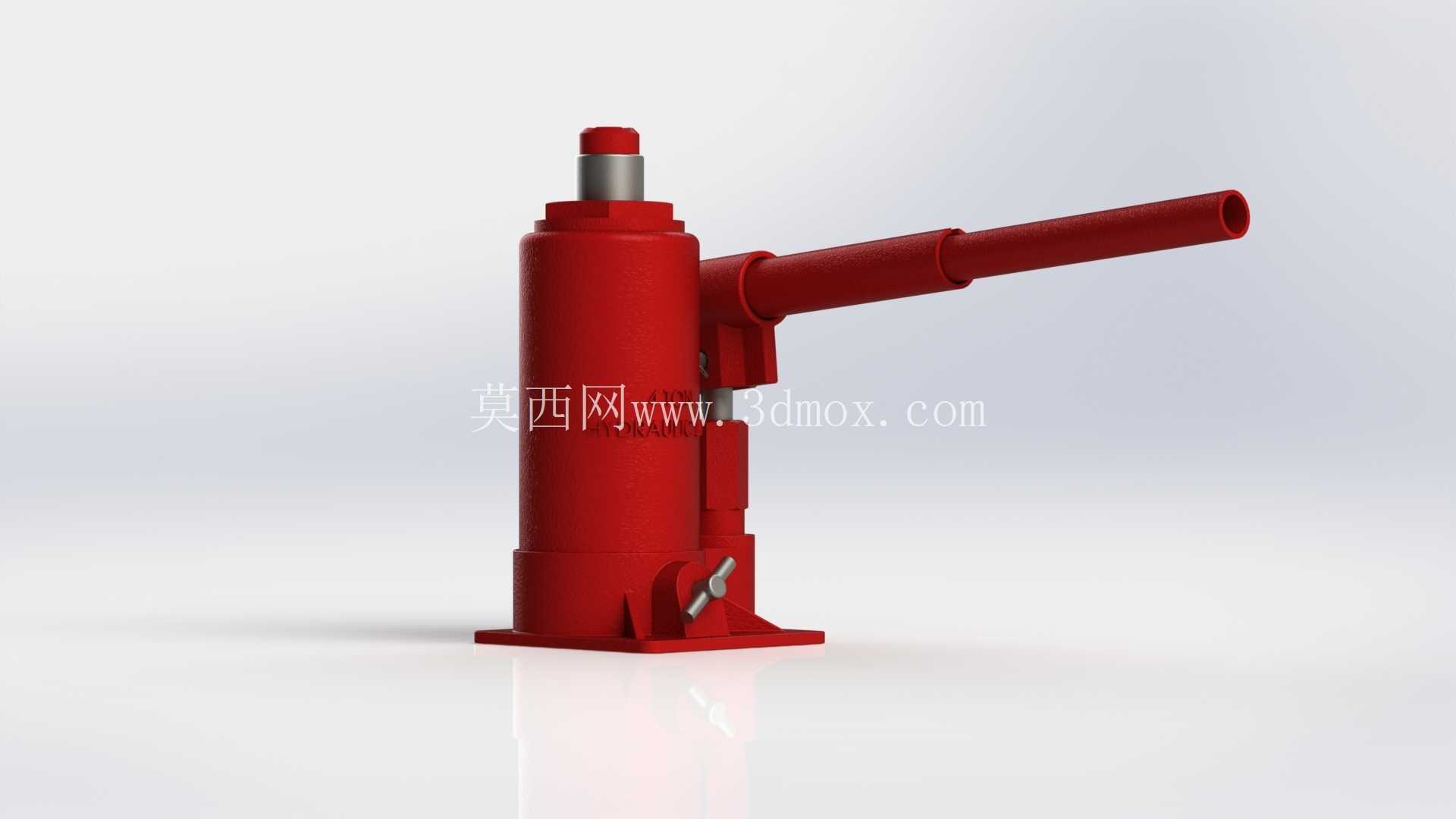

4吨立式手动液压起重顶升工具结构

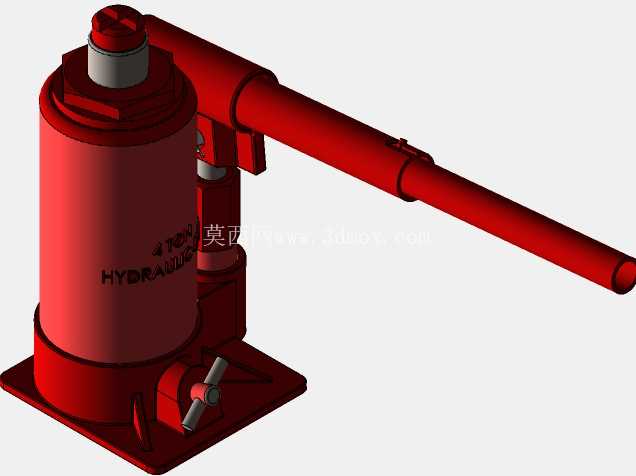

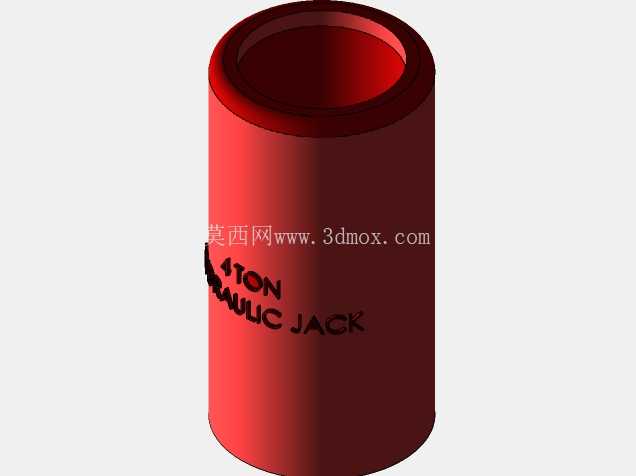

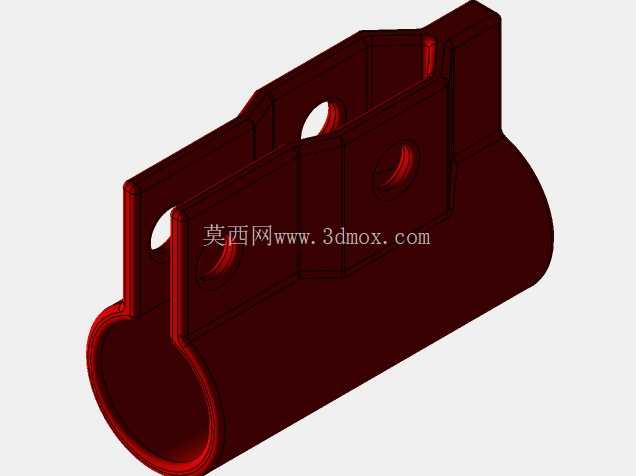

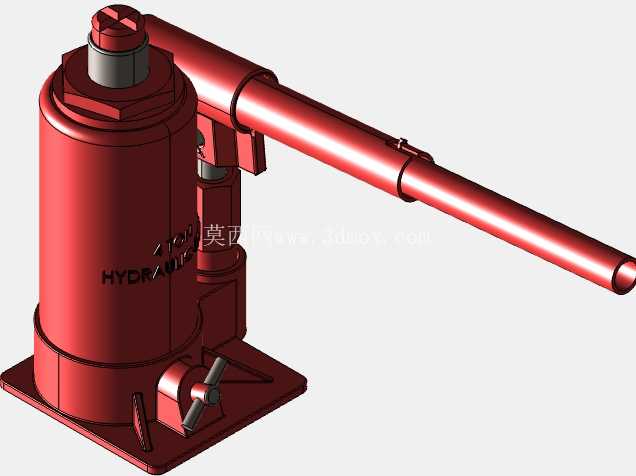

　　在汽修维保、小型设备安装、仓储重物移位这类需要小行程重载顶升的作业场景里，手动立式液压千斤顶是普及率极高的辅助工装，本次呈现的4吨规格产品，刚好覆盖家用轿车换胎、轻型设备调平、模具短距离举升这类最常见的作业需求，不会因为额定载荷冗余造成本体过重搬运不便，也不会因为载荷上限不足带来作业安全隐患。从结构设计逻辑来看，这款产品采用单级柱塞顶升结构，没有设置多级伸缩缸，核心是在4吨额定载荷下平衡结构刚性与本体重量，缸筒部分选用厚壁无缝钢管加工，内壁做珩磨处理保证密封件的滑动配合精度，避免长期使用后出现内泄掉压的问题；手动压杆采用分体式套接设计，闲置时可以贴近缸筒收纳减少存放空间，作业时伸出足够的力臂长度，操作人员施加较小的下压力就能驱动柱塞完成顶升，压杆与泵芯的连接位置设置了万向铰接结构，允许压杆在一定角度范围内摆动，适配不同作业空间下的操作姿态，不会因为站位受限无法完成压油动作。

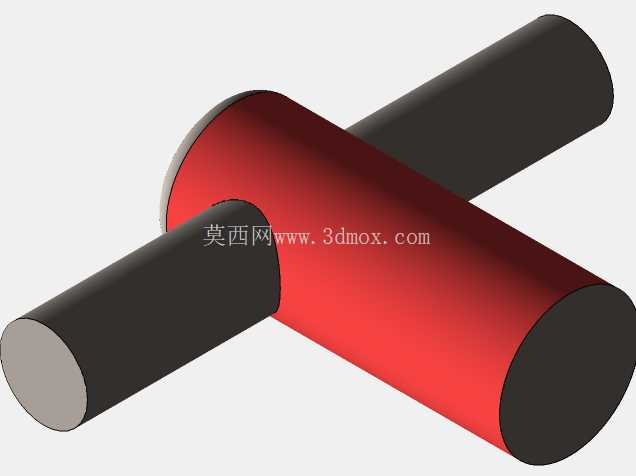

　　底座部分采用一体铸造成型的方形支撑结构，底部做了防滑纹理处理，和地面接触的支撑面足够大，在平整硬化地面作业时不会出现侧倾风险，底座和缸筒的连接位置做了加厚过渡圆角，避免应力集中导致长期受载后焊缝开裂；回油阀设置在缸筒下部靠近底座的位置，采用旋钮式结构，操作人员可以用配套的撬杆微调旋钮开度，精准控制柱塞下降速度，不会因为回油过快导致重物突然下坠，在支撑汽车这类对下降平稳性要求高的场景下，这个结构能有效规避作业风险。

　　从安装边界与外形尺寸来看，这款千斤顶的最低闭合高度适配普通家用轿车的底盘间隙，不需要额外垫高就能伸入车辆底盘的顶升支撑点位置，最大顶升行程满足轿车换胎时轮胎离开地面的高度需求，本体总重量控制在单人可徒手搬运的范围内，不需要借助辅助设备就能在作业点之间转移。在功能特性设计上，产品的溢流阀内置在泵体内部，当顶升载荷超过额定值的1.1倍时会自动溢流卸压，避免超负载使用造成缸筒爆裂或者密封件损坏；柱塞表面做了硬铬镀层处理，硬度高且耐磨，长期暴露在户外或者接触油污、泥水的场景下也不会出现锈蚀拉缸的问题；顶部的顶升帽做了圆弧凹槽设计，和车辆底盘的顶升筋位贴合时能自动找正，不会出现滑动偏移，顶升帽和柱塞顶端采用活动连接，可以小角度倾斜，适配底盘支撑面不完全水平的情况。

　　很多新手在建模这类液压工具时容易忽略密封槽的尺寸公差，这款模型里的活塞密封、导向环、防尘圈的安装槽位都按照液压气动密封件的标准尺寸预留，不需要二次修改就能直接用于密封件选型；压杆的铰接孔位置、回油阀的安装孔位也都按照通用手动液压千斤顶的行业通用尺寸设计，做二次改型时可以直接调用标准件库的销轴、钢珠、复位弹簧等零件，大幅缩短改型设计的周期。在实际作业场景中，这类4吨液压千斤顶除了汽修场景外，也常被用于小型钢结构安装时的标高微调、仓储重型货架组装时的立柱顶升、农用机械小故障维修时的部件举升，因为不需要外接动力源，在没有电源或者气源的野外作业场景下适配性极强，只要作业地面平整硬化，就能快速投入使用。设计时没有设置额外的快降结构，核心是考虑到手动作业场景下的安全性，所有回油动作都需要人工手动控制，避免误触导致的安全事故；缸筒外部的红色涂装不仅是防锈处理，也能在杂乱的作业现场快速识别设备位置，避免被重物磕碰损坏。
