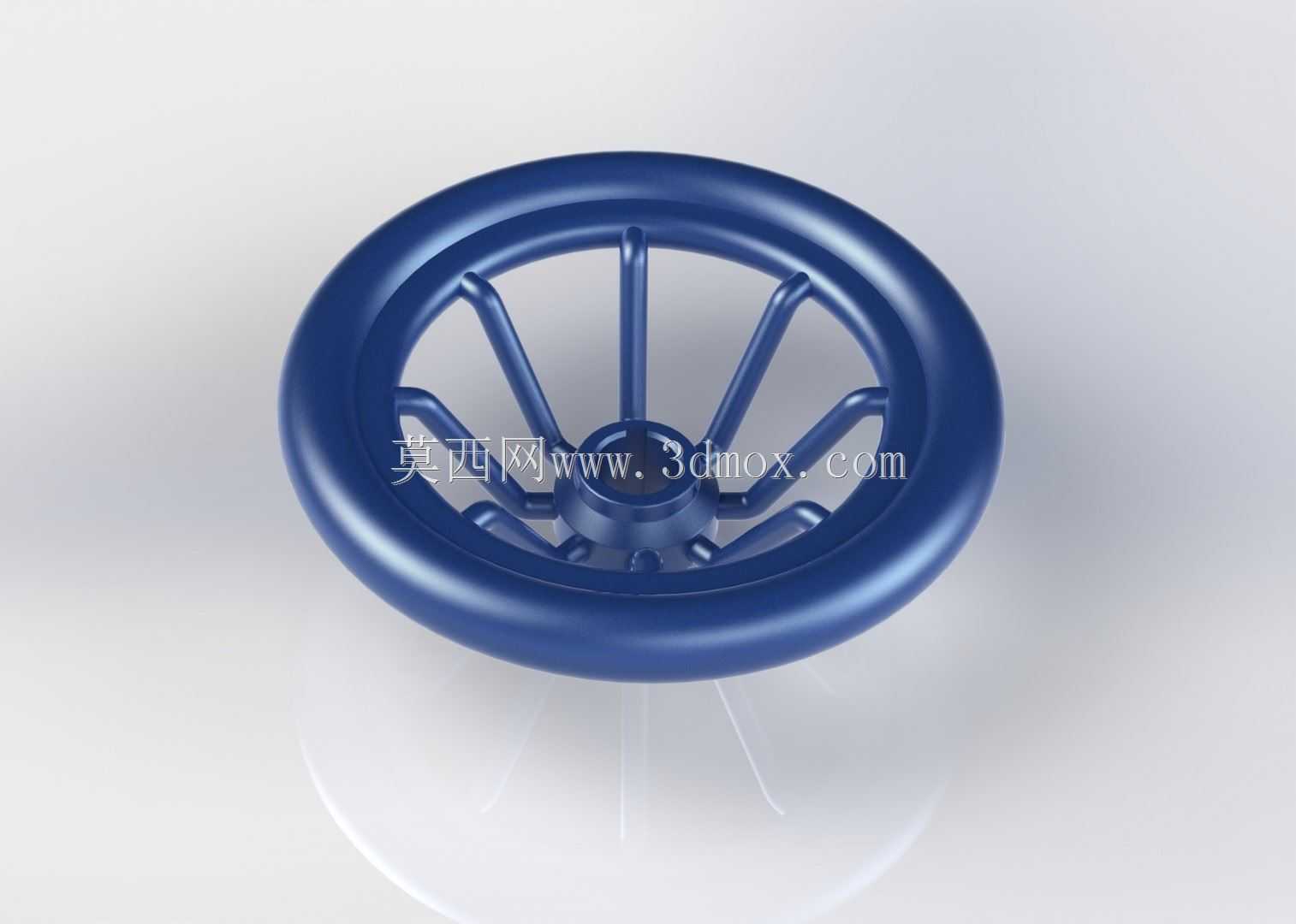

蓝色辐条式阀门手动操作手轮结构

　　在工业管路系统的现场操作场景里，手动阀门的操作执行部件直接决定了一线运维人员的操作效率与施力合理性，这款辐条式手轮正是针对通用截止阀、闸阀类手动阀门的操作需求设计的操作构件。从实际安装适配维度来看，该手轮的安装轴径为20mm，可直接匹配阀杆端部为20mm直径的常规手动阀门，安装时通过阀杆顶端的方榫或键槽结构完成周向固定，配合锁紧螺母即可完成装配，无需额外定制转接结构，适配多数中低压管路系统中DN50至DN150口径的手动阀门安装需求，手轮整体外径为160mm，这个尺寸的设定充分考量了手动操作的力矩需求：成年人单手握持轮缘施力时，160mm的力臂长度可在施加较小握持力的情况下输出足够的阀杆启闭扭矩，既不会因为力臂过长导致手轮占用过多安装空间、容易被现场杂物磕碰，也不会因为力臂过短造成操作时需要施加过大的握力，增加运维人员的劳动强度。

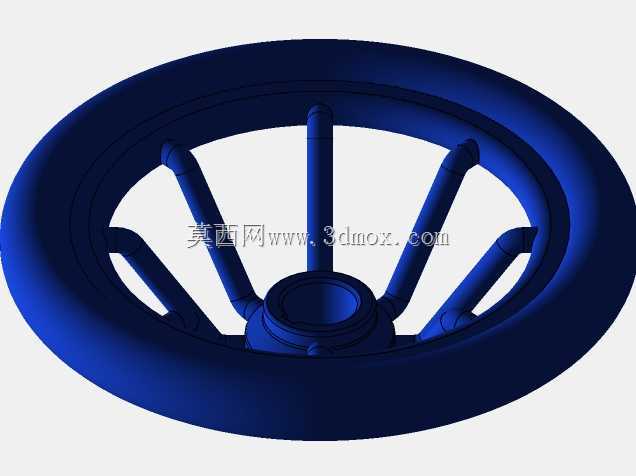

　　从结构设计逻辑来看，这款手轮采用了中心轮毂加放射状辐条加外缘轮圈的经典结构，中心轮毂部位做了加厚处理，因为手轮与阀杆的配合位置是扭矩传递的核心受力区，加厚的轮毂可以避免长期启闭操作时，键槽或方榫配合位置出现应力开裂，同时轮毂与阀杆的配合段预留了足够的轴向配合长度，可保证手轮与阀杆的同轴度，避免操作时出现手轮晃荡、阀杆受力偏斜的问题。放射状布置的辐条采用了等间距分布的设计，每根辐条的截面做了圆弧过渡处理，没有尖锐的棱角，一方面是避免操作时划伤操作人员的手部，另一方面均匀分布的辐条可以在任意旋转角度都给操作人员提供稳定的握持施力点，不管是阀门处于全关位置需要大力开启，还是处于调节位置需要微调开度，操作人员都能快速找到合适的握持位置发力。外缘的轮圈做了加宽的圆弧面设计，握持时的贴合度更好，长时间操作也不会出现硌手的问题，轮圈的截面厚度经过受力校核，在操作人员施加最大操作力的情况下不会出现轮圈变形的问题，可承受常规手动阀门启闭时的最大操作力矩。

　　从实际应用场景来看，这类手轮广泛应用在化工、给排水、暖通、热力等行业的现场管路中，不管是架空敷设的工艺管路，还是安装在阀井里的控制阀门，这款手轮的结构都能适配：架空管路安装时，手轮的辐条间隙不会积存管路表面滴落的冷凝水或工艺介质残留，可减少长期使用后的腐蚀问题；阀井内安装时，160mm的外径尺寸不会占用过多阀井内的操作空间，运维人员在有限的阀井空间内也能完成整圈的旋转操作。手轮表面采用的蓝色涂装一方面是工业现场的标识作用，多数工况下蓝色手轮对应水系统管路的阀门，可帮助现场运维人员快速识别管路介质类型，减少误操作的概率，另一方面涂装层可以为铸铁或铸铝材质的手轮基体提供防腐保护，在潮湿的工业环境下也能长期使用，不会轻易出现锈蚀卡涩的问题。

　　在建模实现的过程中，这款手轮的结构充分考虑了加工工艺的可行性，不管是采用铸造成型还是注塑成型，辐条与轮毂、轮圈的连接位置都做了足够的圆角过渡，可避免成型过程中出现应力集中导致的成型缺陷，同时所有的拔模角度都符合常规成型工艺的要求，不需要额外做复杂的后期机加工即可完成成品生产。手轮的整体重量控制在合理区间，不会给阀杆增加额外的轴向负载，避免长期使用后阀杆出现下沉变形的问题，同时足够的结构强度可以保证在阀门出现轻微卡涩、需要借助加力杆辅助操作时，手轮不会出现断裂损坏的情况，可应对现场运维时的极端操作工况。对于结构设计从业者来说，这类手轮的设计需要平衡操作力矩、安装空间、结构强度、加工成本多个维度的需求，不能单纯追求大尺寸来降低操作力，也不能为了节省材料过度缩减结构尺寸导致强度不足，这款手轮的尺寸设定与结构布局，刚好匹配了通用中低压手动阀门的操作需求，是经过实际工况验证的成熟操作构件结构。
